[TUTO] Schémas pose puces/modchips PS1 et leur flashage

Message par **darius** » ven. 13 mai 2016 14:50

edit du 27 07 19 :

mis a jour du post MM3 avec enfin une led access operationnelle et correction du bug des 7502 grace au nouvel HEX "MM3+"
attention : pas de led et pas de SCPH-7502 avec les anciennes MM3

je vais mettre sur ce topic les plans dont je dispose pour la pose des puces PS1 et PSone que je vends ICI

post 1 : vous y etes

post 2 : Mayumi V4.0
post 3 : MultiMode V3
post 4 / Onechip
post 5 : Stealth V2.8a
post 6 : les anciennes puces (que je peux aussi vous faire !)
post 7 : Les Liens Qu'il Vous Faut

post 8 : SCPH-1000 (JAP) : puces et infos région
post 9 : PSIO pose modchip
post 10 : PsNee7 sur ATTINY45
post 11 : PsNee8 sur console jap
post 12 ; PsNee7 : flashage avec Minipro
post 13 SUPERCHIP

des anciens HEX en vrac:
Packages_Hex_Mod_PS1 (sans schemas)

PSX Modchip Pack avec schemas je crois)

les meilleurs choix pour moi :

-SCPH1000/1002 (la 1ere fat , celle avec les cinch a l'arriere) = Stealth V2.8a , normalement en 4 fils mais moi je monte en 7 fils et ca marche parfaitement aussi

-toutes les autres fat = MultiMode V3 la plus aboutie mais la Mayumi V4.0 marche tres bien aussi !

-toutes les PSone (les slim) = Onechip qui depuis pas mal d'années lit aussi bien les imports que les gravés

toutes les puces que je prepare sont testées sur ces machines :

sans precision de votre part je les prepare pour consoles PAL ! si vous avez besoin pour console imports je peux vous les faire mais je ne pourrais pas les tester !

si lors de votre montage vous voulez/pouvez faire de plus belles photos avec les explications je suis preneur pour ce tuto

Message par **darius** » ven. 13 mai 2016 14:57

SCPH-5xxx (PU-18)

SCPH-10x (PM-41 2 A)

SCPH-10x (PM-41 A)

SCPH-700x (PU-20)

SCPH-750x (PU-22)

SCPH-900x (PU-23)

Message par **darius** » ven. 13 mai 2016 15:07

NOUVEAU !!!

en plus du bug avec les 7502 qui a été corrigé , la fonction led access qui n'avait jamais fonctionnée a été ajoutée
ce schema est celui a utiliser si vous ajoutez une 2eme led


je parle uniquement des puces que je vends sous le nom "MM3+" !
si vous les achetez ailleurs la led ne fonctionnera pas et vous risquez des problémes avec les 7502

cablage de la led bicolore dans les 2 versions d'alim

LED paralélle au grand coté de l'alim
en provisoire pour verifier

-la patte moyenne anode vert (ou bleu) vers l'avant de la console
-la patte la plus longue , au milieu , cathode commune vers l'arriere de la console
-la patte la plus courte , anode rouge , sur le fil qui vient de la patte N°2 de la puce
le resultat

LED perpendiculaire au grand coté de l'alim
en provisoire pour verifier

-la patte moyenne anode vert (ou bleu) vers la gauche de la console
-la patte la plus longue , au milieu , cathode commune vers la droite de la console
-la patte la plus courte , anode rouge , sur le fil qui vient de la patte N°2 de la puce
le resultat

SCPH-5xxx (PU-18)

SCPH-10x (PM-41 2 A)

SCPH-10x (PM-41 A)

SCPH-100x

SCPH-700x (PU-20)

SCPH-750x (PU-22)
attention = un bug dans l'ancien HEX MM3 posait un probléme avec les 7502 , ce bug a été corrigé sur MES puces !
on peut utiliser l'ancien schema pour un bon fonctionnement

Spoiler :
vous trouverez ici un nouveau schema a tester

SCPH-900x (PU-23)

Message par **darius** » ven. 13 mai 2016 15:17

Modchip 8-Wire Install PM41 [102 ONLY]

Modchip 8-Wire Install PM41(2) [102 ONLY]

newps1clrmod

Onechip

ONEchip4wire

Onechipstandard

ps1colourmod

Message par **darius** » ven. 13 mai 2016 15:26

IMPORTANT

Le nouveau code 2.8a a ajouté le « Mode Dino »
Le nouveau code Stealth2.8a (7 fils) détecte quand éteindre la puce à partir d'un signal dans la
Playstation. Cette idée a été contrecarrée par la sortie de « Dino Crisis » par Sony, qui était
une attaque délibérée contre les puces Stealth.
En réponse à cela, nous avons ajouté le « Mode Dino » à notre code... si vous maintenez le
bouton de réinitialisation enfoncé pendant au moins 3 secondes, vous entrez dans le « Mode Dino 1 », cela peut ou non charger « Dino
Crisis » sur votre modèle .. si ce n'est pas le cas, appuyez à nouveau sur le bouton de réinitialisation pour entrer dans le « Mode Dino 2 »
.. continuez jusqu'à ce que le jeu se charge ... il y a 10 « Modes Dino » après avoir appuyé sur le
bouton de réinitialisation 11 fois, la puce sera désactivée jusqu'à ce que vous éteigniez la machine, puis la
rallumiez.

100x-new

100x-old

1000/3000 jap carte mére rare (merci ixark )

bien que marqué "MM3" sur la photo ce cablage n'a été testé QUE sur stealth2.8 mais fonctionne parfaitement !!!

500x

700x

750x

900x

Psone-pm-41

alternative

750x-1

900x

st1xxx

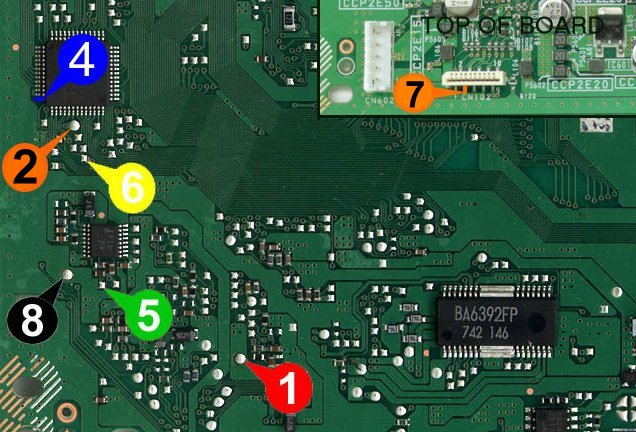

st5xxx

st700x

Message par **darius** » ven. 13 mai 2016 15:38

la flemme d'uploader toutes ces photos qui ont peu de chance de servir alors si vous pensez en avoir besoin telechargez le fichier suivant

y'a les schemas et aussi des HEX

Others
puces PS1 diverses , anciennes et obsolétes

Message par **darius** » ven. 13 mai 2016 21:45

la compilation des liens interressants :

ixark a écrit :Bonjour à tous,

je fais un topic récapitulatifs sur les informations glanées sur le web, susceptibles d'intéresser les possesseurs de PSX JAP (SCPH-1000), la toute première du nom. Si la SCPH-3000 est aussi équipée d'une carte mère PU-7 il semblerait qu'il y ait des restrictions d'utilisation sur les backups venant d'une autre zone que NTSC-J. Comme je n'ai pas de PSX de ce modèle je n'ai pas pu vérifier cette information :

Since partway through the production run of the SCPH-3000 model consoles there has been a firmware incompatibility that renders them
incapable of running other region games. Copies of Japanese games will boot, and strangely enough copies of other region games with the boot
sector of a Japanese game substituted will boot, isolating this problem to something related to the boot sector.
La seule chose que je peux dire est que tout fonctionne (jeu et backup que ce soit en NTSC-J ou PAL, NTSC-U non testé) sur une SCPH-1000 en PU-7 .

Quelques liens utiles :

Synthèse de tous les périphériques SCPH (accessoires inclus)

Liste des jeux NTSC-J

Une FAQ sur les puces

Récapitulatif sur les BIOS PSX

Extraire un fichier ECM vers ISO avec unECM

Boite à outils PSX

CUE pack PSX

convertir une ISO PAL vers NTSC ou inversement : ici, ici et ici (site officiel pal4u)
schéma d'implantation de la puce Stealth2.8a

N'hésitez pas à compléter si besoin

Message par **darius** » sam. 26 nov. 2016 14:06

ixark a écrit : mer. 3 mai 2017 17:46 Bonjour à tous,

je fais un topic récapitulatifs sur les informations glanées sur le web, susceptibles d'intéresser les possesseurs de PSX JAP (SCPH-1000), la toute première du nom. Si la SCPH-3000 est aussi équipée d'une carte mère PU-7 il semblerait qu'il y ait des restrictions d'utilisation sur les backups venant d'une autre zone que NTSC-J. Comme je n'ai pas de PSX de ce modèle je n'ai pas pu vérifier cette information :

Since partway through the production run of the SCPH-3000 model consoles there has been a firmware incompatibility that renders them
incapable of running other region games. Copies of Japanese games will boot, and strangely enough copies of other region games with the boot
sector of a Japanese game substituted will boot, isolating this problem to something related to the boot sector.
La seule chose que je peux dire est que tout fonctionne (jeu et backup que ce soit en NTSC-J ou PAL, NTSC-U non testé) sur une SCPH-1000 en PU-7 .

Quelques liens utiles :

Synthèse de tous les périphériques SCPH (accessoires inclus)

Liste des jeux NTSC-J

Une FAQ sur les puces

Récapitulatif sur les BIOS PSX

Extraire un fichier ECM vers ISO avec unECM

Boite à outils PSX

CUE pack PSX

convertir une ISO PAL vers NTSC ou inversement : ici, ici et ici (site officiel pal4u)
schéma d'implantation de la puce Stealth2.8a

N'hésitez pas à compléter si besoin

Message par **darius** » sam. 26 nov. 2016 14:54

Les plans du fabricant a telecharger !

SCPH-1002

Carte Mére PU 7

SCPH-5502

Carte Mére PU 8

SCPH-5552

Carte Mére PU 18

SCPH-7002

Carte Mére PU 20

SCPH-7502

Carte Mére PU 22

Message par **darius** » sam. 26 nov. 2016 16:30

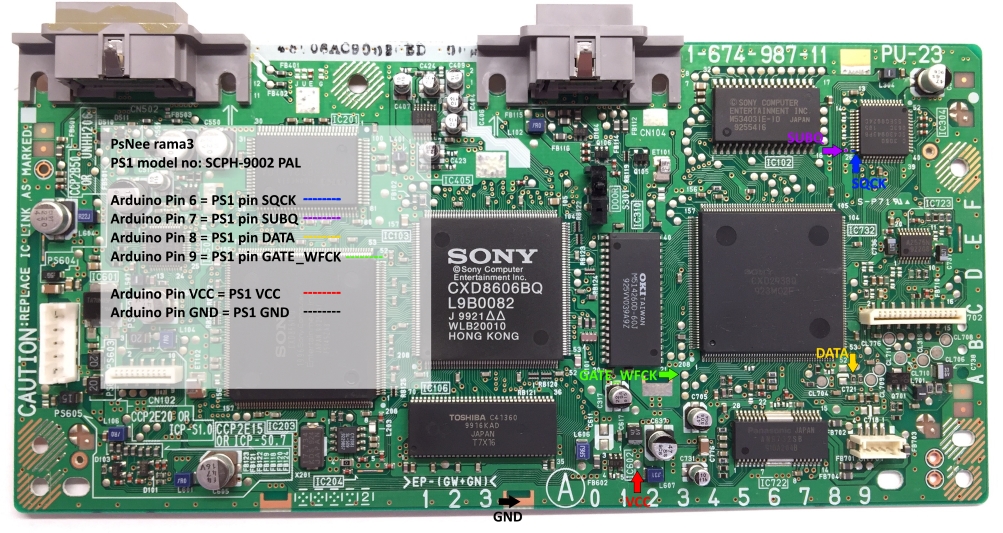

ne vous basez pas sur les connections ARDUINO , c'etait le proto on en est plus la

nous avons maintenant un discret modchip a 8 plots

: P1300391.JPG (172.81 Kio) Consulté 7609 fois

connection sans led

PsNee.ATTINY PinOUT

avec led
et notre PsNee7 qui gére les 2 led intelligemment

PsNee.Leds.ATTINY PinOUT

cablage si vous remplacez la led de l'alim par une led bicolore :

a noter que vous pouvez brancher la cathode commune directement sur l'alim pour que la led tienne en place

cablage si vous ajouter une 2eme led :

: Scan_1.jpg (46.87 Kio) Consulté 7610 fois

on remercie Guiguile pour son schema de branchement d ela led

PM-41

PM-41-2

PU-8(a)

PU-8(b)

: PU-18-Diagram.jpg (169.42 Kio) Consulté 9731 fois

PU-18-Diagram

PU-22

PU-23 main top

PU-23 alternative_Underside

SCPH-1001

Message par **darius** » sam. 26 nov. 2016 17:07

c'est nouveaux ca vient de sortir

PSNee V8 - Débloqueur PSX ultime
la PsNee8 qui permet les gravés ET le dezonage sur console jap

, tout ca en 9 fils !
inconvenient : pour l'instant la puce doit etre flashée en fonction d ela version de carte mére ...

la puce et sa connectique :

plan preparés a partir de morceaux existants par segagné , que l'on remercie

cablage pour PU18 (SCPH5500)

cablage pour PU20 (SCPH7000)

cablage pour PU22 (SCPH7500)

Message par **darius** » sam. 26 nov. 2016 17:24

PsNee7 sur ATTINY45 SOIC8 avec double led Sur MINIPRO TL866TS avec XP pro

telechargez : PsNee7 sur ATTINY45-20SU

le composant :

l'adaptateur :

le detrompeur :

dans le minipro :

demarrez le programme de votre MINIPRO

1-/ Selection du composant

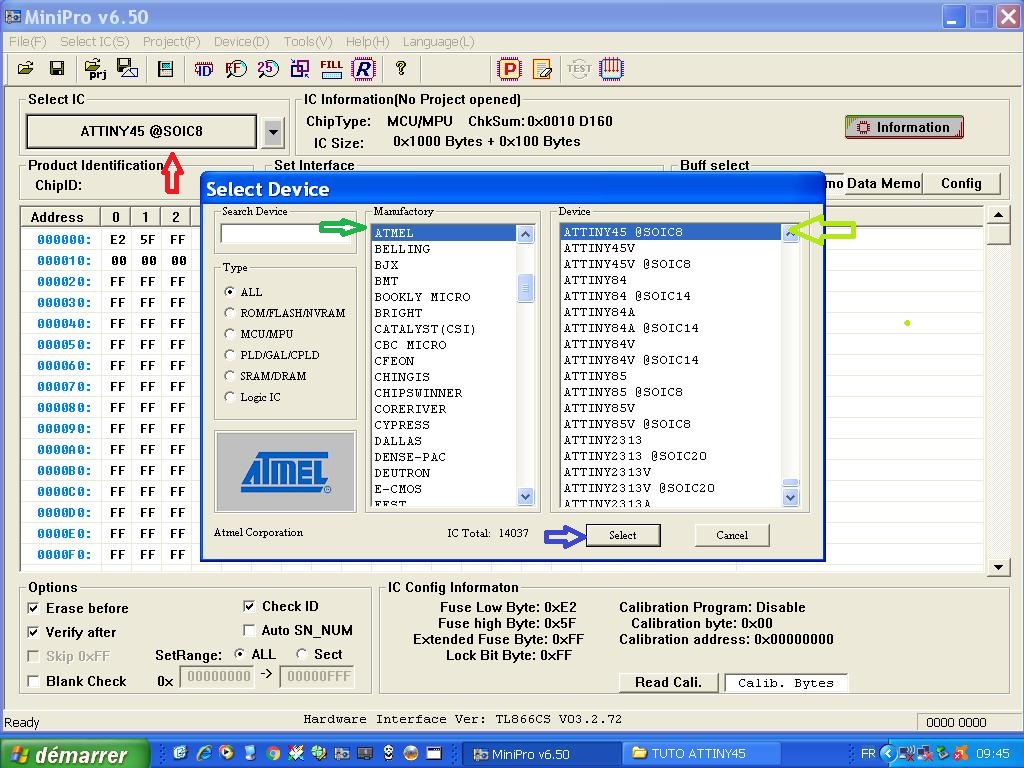

Select IC / ATMEL / ATTINY45 @SOIC8 / select

2-/ Choisir l'HEX

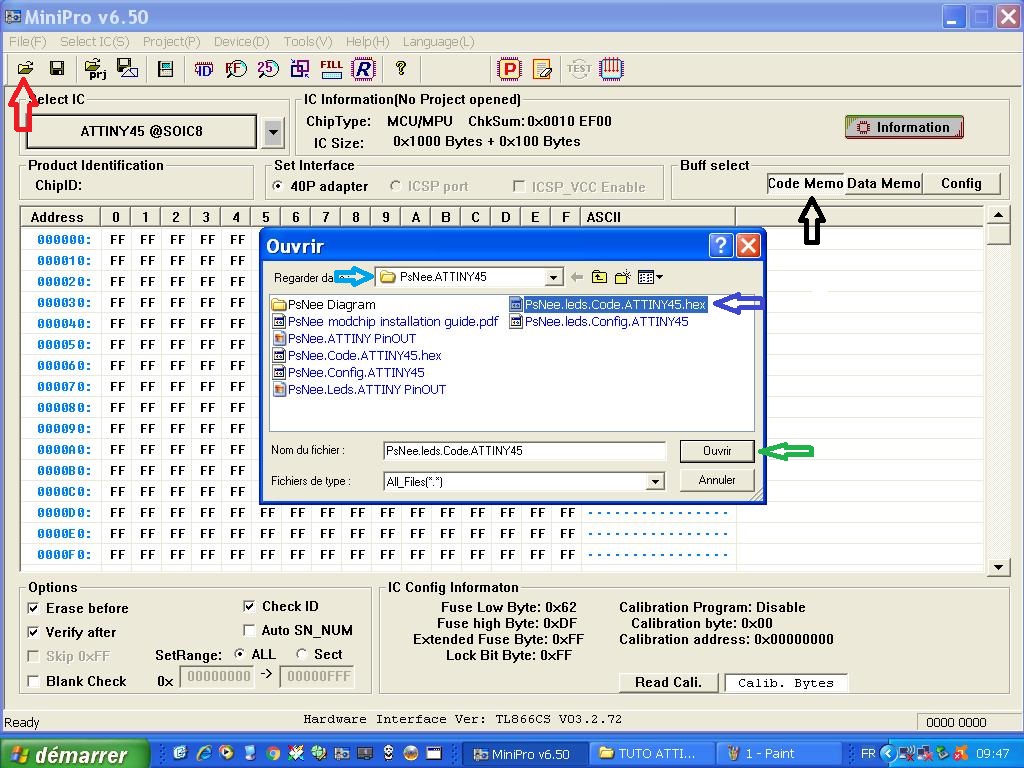

Code Memo / ouvrir le dossier / PsNee.ATTINY45
/ PsNee.leds.code.ATTINY45.hex / ouvrir /

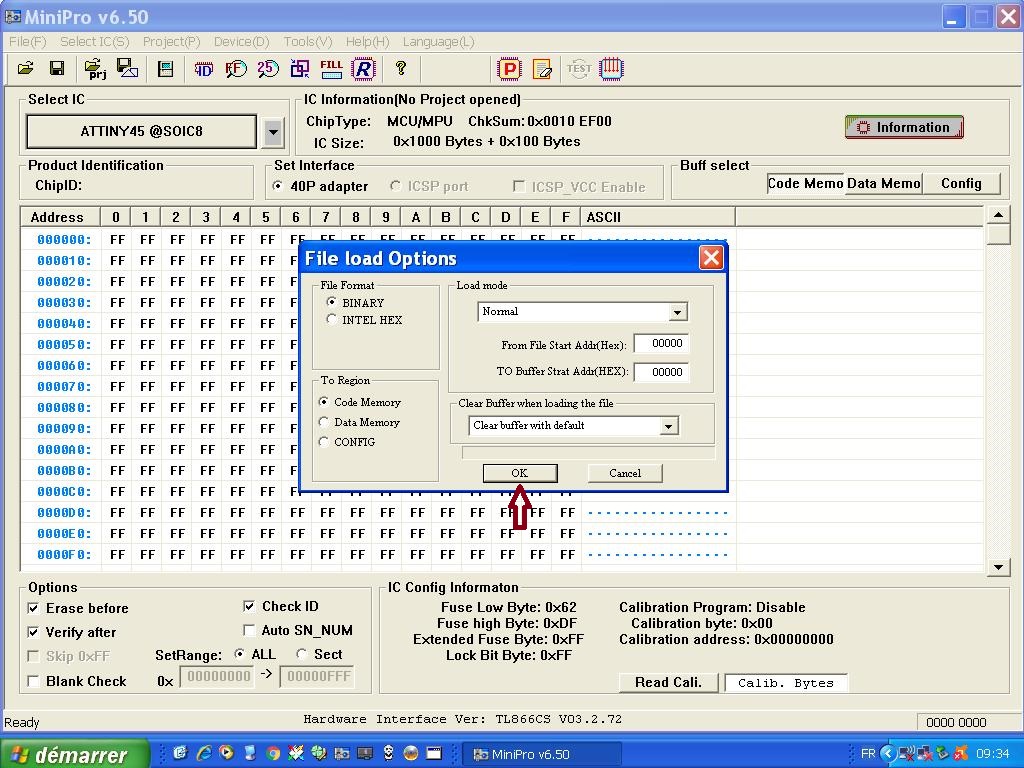

OK

3-/ Configurer le programmeur

config / ouvrir le dossier / PsNee.ATTINY45 / PsNee.leds.Config.ATTINY45 / ouvrir

OK

4-/ Programmer

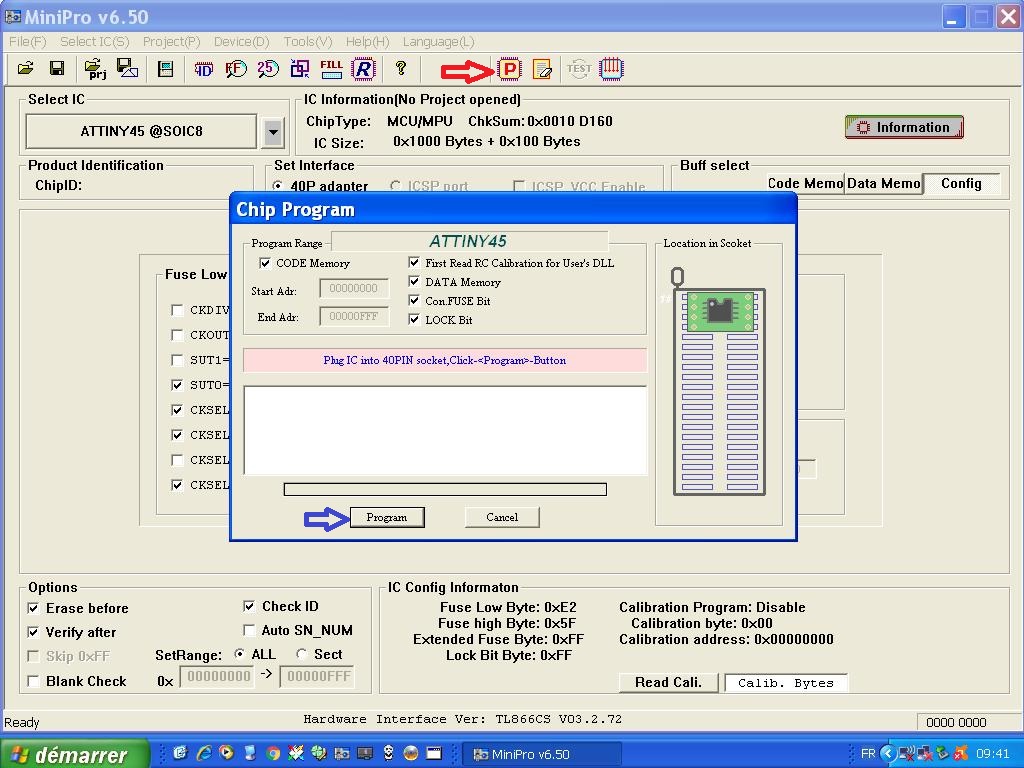

bouton 'P' / Program

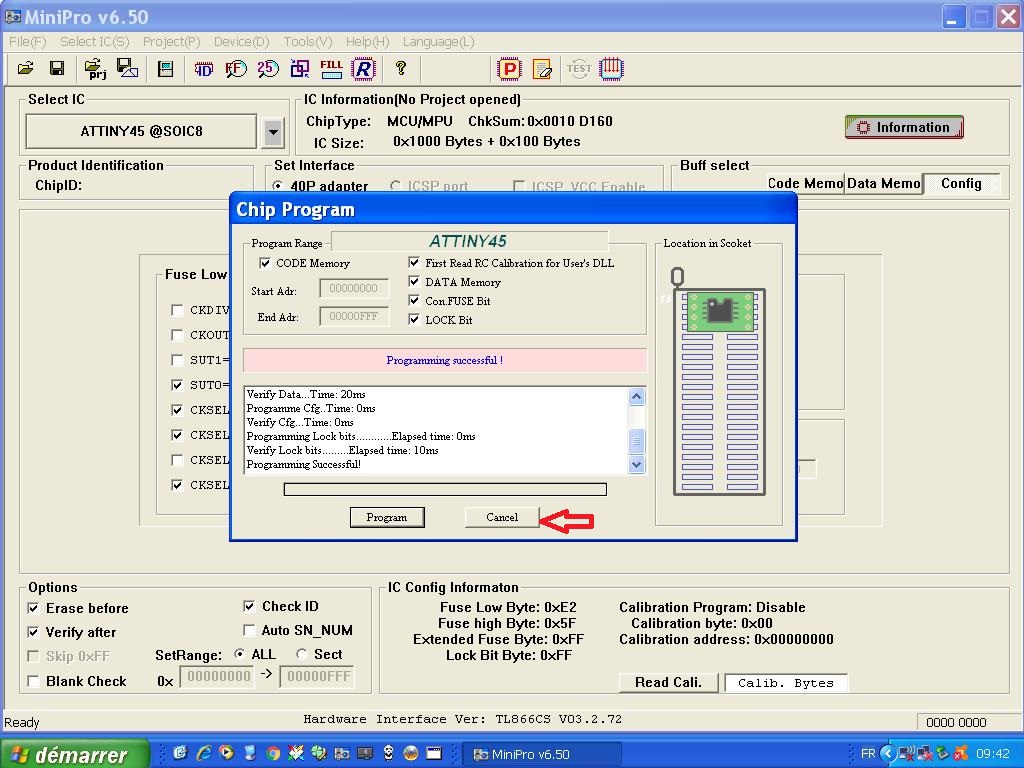

terminez avec Cancel

TERMINÈ !!!

ancien tuto :

Spoiler :

Message par **darius** » sam. 26 nov. 2016 17:37

sauvegardé ici grace a :

Solo_ a écrit : jeu. 24 mars 2022 11:34Bonjour
toutes les infos ici (voir SuperChip) :
https://web.archive.org/web/20030206223 ... e/deutsch/

les plans pour montage de la puce "SUPERCHIP"

PSONE 102

PSONE V2

SCPH1002 PU8

SCPH5502 PU18

SCPH5552 PU18

SCPH7002 PU20

SCPH7502 PU22

SCPH9002 PU23

Message par **chewee** » sam. 26 nov. 2016 17:41

chewee a écrit : sam. 26 nov. 2016 17:23 si tu en a pour une 1002 je suis preneur

darius a écrit : sam. 26 nov. 2016 17:24 oui je pensais a une 1002
tu a modifiée une alim de 5000 pour que ca chauffe moins ? sinon je te fais en méme temps !

chewee a écrit : sam. 26 nov. 2016 17:30 oui je t'est pris une alime justement pour ça j'ai vue que tu a un bloque optique pour 1002 il est fonctionel? c'est juste au ka ou le mien serai hs

darius a écrit : sam. 26 nov. 2016 17:37 1002 c'est pas un tres bon bloc , je t'en offre un en 1002 qui fonctionne si tu veux , mais le top c'est un bloc de PSone !

si ta un bloque psone je suis preneur j'ai une psone mai je veut pas la sacrifier

Message par **darius** » sam. 26 nov. 2016 17:43

j'ai pas assez de psone pour les 1002 que je dois modifier

desolé
mais si t'en vois , brocante ou leboncoin , a pas chére : faut prendre ,
c'est le meilleur bloc de toutes la famille des PS

Message par **chewee** » sam. 26 nov. 2016 17:56

j'ai vue que tu avait ceci :cons PS1 SCPH-1002 mod = 50€
ça fait un peut juste une ptit reduc te plait

j'ai deja un colis en attente chez toi ça risque de chiffrer un peut

Message par **darius** » sam. 26 nov. 2016 18:03

bha tu sais je prends 3 consoles pour faire ca

! + le travail sur la puce et sur l'alim

si tu veux je te fais 5€ pour te consoler d'avoir niquée ta carte mére

ou alors attends , je vais voir les coques et je te redis ! la tienne est belle ?

Message par **chewee** » sam. 26 nov. 2016 18:08

oui elle tres propre

Message par **darius** » sam. 26 nov. 2016 18:11

voila , je te fais -5 deja et -5 pour la coque jaunie et encore -5 si je change pas l'alim !

le carter du bloc psone est legerement differend , 2 solutions :
-leger meulage du trou qui laisse passer le BO dans la coque superieure
-ou montage du carter PS1 sur le bloc PSone (moins de travail !)

Message par **chewee** » sam. 26 nov. 2016 18:18

donc si je comprend bien
tu me fait -15 en tous si tu ne me change pas l'alime et si je met mon carter du bloc de ma 1002 sur le bloque du lecteur de la console que tu veut me vendre c'est ça si j'ai bien compris?

Message par **darius** » sam. 26 nov. 2016 18:30

voila ! et comme c'est une coque jaune je fignole pas trop la decoupe

Message par **chewee** » sam. 26 nov. 2016 18:40

juste pour etre sur, le blocque optique de la console que tu veut me vendre c'est celui d'une psone?

Message par **darius** » sam. 26 nov. 2016 19:09

oui

sinon c'est pas la peine

!

Message par **darius** » sam. 26 nov. 2016 19:12

je te recapitule :

je prends une 1002 qui fonctionne a coque jaune , je lui monte une puce stealth en 7 fils , je remplace le bloc optique pérave par un bloc de PSone

et j'agrandis grossierement la decoupe de la coque jaune , pour 35€ fdpout

Message par **chewee** » sam. 26 nov. 2016 19:15

donc la console a l'orige est a 50 mai -les 15euros de reduc elle est a 35 +les 60 de ma commande ce qui nous fait un total de 95 euros out

[TUTO] Schémas pose puces/modchips PS1 et leur flashage

[TUTO] Schémas pose puces/modchips PS1 et leur flashage

post 2 : Mayumi V4.0

post 3 : MultiMode V3

post 4 = Onechip

post 5 : Stealth V2.8a

post 6 : les anciennes puce

Les Liens Qu'il Vous Faut :D

SCPH-1000 (JAP) : puces et infos région

[TUTO]PSIO pose modchip

[TUTO]PsNee sur ATTINY45

PS1 PsNee8 sur console jap

post 12 ; PsNee7 : flashage avec Minipro

post 13 SuperChip

[TUTO]schémas pose modchips PS1

[TUTO]schémas pose modchips PS1

[TUTO]schémas pose modchips PS1

[TUTO]schémas pose modchips PS1

[TUTO]schémas pose modchips PS1

[TUTO]schémas pose modchips PS1

[TUTO]schémas pose modchips PS1

[TUTO]schémas pose modchips PS1

[TUTO]schémas pose modchips PS1

[TUTO]schémas pose modchips PS1

[TUTO]schémas pose modchips PS1

[TUTO]schémas pose modchips PS1

Qui est en ligne ?
