pal ou jap , ou us ! ne tenez pas compte de la couleur de la coque pour les jap =
ca vous indique seulement si c'est une V1 ( grise) ou V2 (blanche)
bon , vous connaissez tous les SATURN V1 et V2 ?
la V1
avec ses boutons ovales et ses 2 leds
la V2
avec ses boutons ronds et une seule led

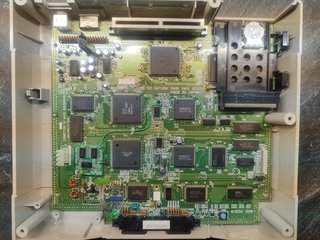

bha c'est pas si simple ! il existe pas mal de carte mére differentes !
mais pour vous simplifier la vie j'ai regroupé en 6 versions de bases
qui correspondent aux 6 possibilitées de puce et switch frequence !
on va entrer un peu dans les details
___________________________________________________________
saturn V1.1
boutons ovales
on la repére tout de suite avec sa prise secteur bizarre
c'est la seule a avoir la prise de cette forme en "T large"

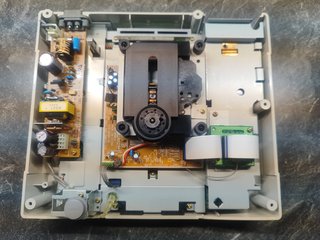

l'interieur on dirait un prototype tellement c'est mal foutu
avec des fils qui relient le capot superieur au reste
son bloc optique (identique au modele suivant V1.2)
son alim (fixée au capot superieur)
la puce et autres accessoires est en vente dans ma petite boutique
___________________________________________________________
saturn V1.2 (la nappe du bloc optique est a 20 conducteurs)
boutons ovales
petite astuce : en repoussant le chariot on ne voit pas de
reference sur le coté gauche la carte du bloc optique
l'interieur a le méme bloc optique que la precedente
mais l'ensemble est bien rationnalisé
son bloc optique (identique au modele precedent V1.1)
son alim longue et pérave
c'est la seule saturn a ma connaissance a avoir un probléme de conception
un default thermique de l'alim fait que lorsqu'on l'eteint bien chaude
il faut attendre quelques minutes pour la rallumer !
ca ne s'aggrave pas , et ce n'est pas plus genant que ca !
certaines sont passées en SAV et ont étées equipées de l'alim VOLTEK du model suivant
(veinards sont ceux qui ont ca)
pour ceux qui ont cette alim je vends le kit pour regler le probléme
ICIla puce et autres accessoires est en vente dans ma petite boutique
___________________________________________________________
saturn V1.3 (carte mére "SD pal"nappe du BO en 21 pins ,
proc du BO en 64pins)
boutons ovales
petite astuce : en repoussant le chariot on voit une reference
sur le coté gauche de la carte du bloc optique
l'interieur est quasi identique au modele suivant V2.1
(a part la tige de reset accrochée au blindage par un ressort)

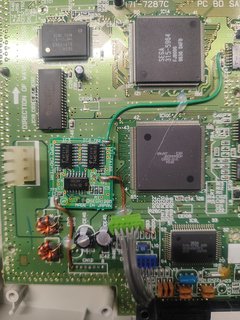

avec le proccesseur carré a 64 pins sur l'avant gauche de la carte du bloc optique
son bloc optique (identique au modele suivant V2.1)
son alim longue VOLTEK qui equipe aussi le modele suivant V2.1
la puce et autres accessoires est en vente dans ma petite boutique
___________________________________________________________

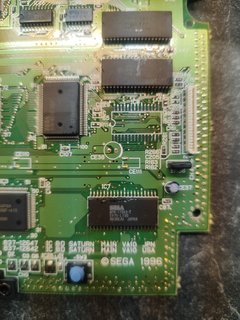

saturn V2.1 (couramment appelée "64pins"
carte mére "SD pal"nappe du BO en 21 pins , proc du BO en 64pins)
boutons ronds
on la repere tres facilement a sa plaque de blindage inferieure dont les perforations
ne correspondent pas du tout a la coque inferieure
l'interieur est identique (a part la tige qui reste solidaire du capot) au model V1.3
avec le proccesseur carré a 64 pins sur l'avant gauche de la carte du bloc optique
son bloc optique (identique au modele precedent V1.3)
son alim longue VOLTEK qui equipe aussi le modele precedent V1.3
la puce et autres accessoires est en vente dans ma petite boutique
___________________________________________________________

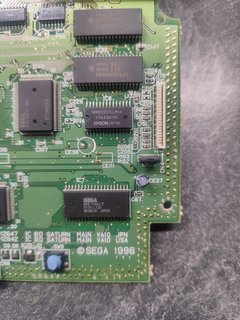

saturn V2.2 (couramment appelée "32pins" carte mére VA9)
boutons ronds
on la repere tres facilement a sa plaque de blindage inferieure
dont les perforations
correspondent tres bien a la coque inferieure
(avec un leger decalage pour eviter les corps etrangers)
differences notables avec tout les modeles precedent : la carte d'alimentation est plus courte ,
plus de port manette separé , la nappe courte et a plat au lieu d'avoir des plis entre le BO et la CM !!
et il y a aussi le fameux proccesseur 32 pins a l'avant gauche de la carte du bloc optique
son bloc optique sans entourage de peinture blanche sur la carte (presque semblable au suivant V2.3 mais pas compatible)
son alim plus courte qui equipe aussi le modele suivant V2.3
la puce et autres accessoires est en vente dans ma petite boutique
_____________________________________________________________
saturn V2.3 (carte mére VA11/13/19)
boutons ronds
bien obligé de faire une distinction entre ces 2 variantes de V2 , la V2.3 est quasiment identique a la precedente mais la carte du bloc optique est entourée de blanc !
son bloc optique avec entourage de peinture blanche sur la carte (presque semblable au precedent V2.2 mais pas compatible)
Autre bloc option possible , le Sanyo a bande blanche lui aussi
son alim plus courte qui equipe aussi le modele precedent V2.2
la puce et autres accessoires est en vente dans ma petite boutique
_____________________________________________________________

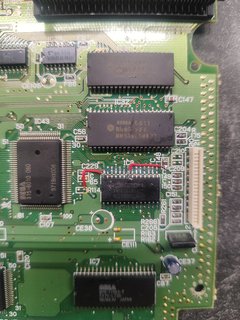

evidemment d'autres distinctions sont possibles mais elle obligent a demonter integralement la console pour extraire la carte mére et lire sa reference !
notez bien que V1.1 , V1.2 , V1.3 , V2.1 , V2.2 sont des appellations que j'ai crées de toutes pieces ! elles repondent a un besoin et a une logique evidente de vulgarisation
alors que "SD" , "VA9" , "VA13" sont les versions tout ce qu'il y a de plus officielles des cartes méres ! helas quasi inutilisables car caché par les toles de blindage
___________________________________________________________
toutes ces versions existent en pal et US de couleur noire
en jap de couleur grise pour les V1 et blanche pour les V2
MAIS , vous pouvez parfois apercevoir des V2 jap blanches qui ne rentrent pas dans ces categories :
la saturn jap V2 blanche SANYO =
reconnaissable a l'ouverture de la trappe a cd par les 2 petits bobinages qui encadrent la lentille du laser !
Voici les différents bloques optiques ( 4 a ma connaissance

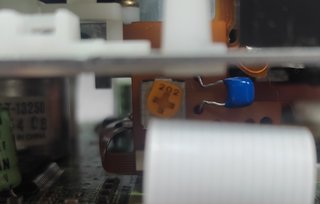

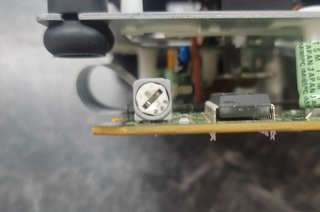

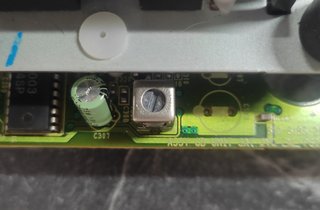

) avec leurs potions de reglage des potentiomètres

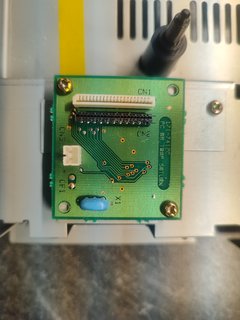

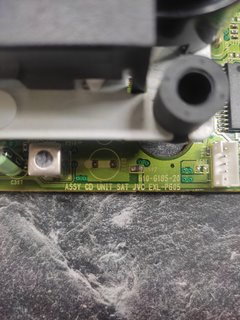

JCV-P605
VA10 Jap
)
