Saturn v1.2 lecture jeux impossible

[sirrus]

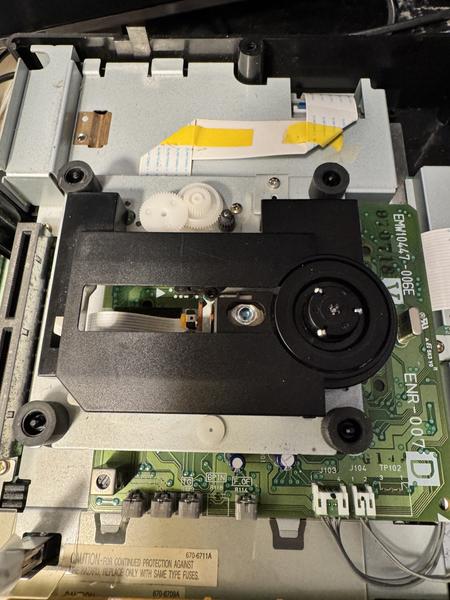

Salut, après l'achat d'une petite dream j'ai réussi à dégoter une saturn v1.2 si je ne me trompe pas, avec souci de lecture jeux et l'ancien propriétaire avait mis les mains dedans en touchant plusieurs potentiomètres, le souci c'est que avant de diagnostiquer sans doute une lentille hs j'essaye de trouver un post avec le calibrage d'origine des potentiomètres du bloc lecteur cd le bloc patin du cd a aussi été bougé.... du coup "unité vide" la lentille cherche le cd arrive à tourner un peu mais s'arrête.

[Super_Panda]

Ouh je crois que sans multimètre, c'est mission impossible là. Vu que les potards ne sont pas forcément placés de la stricte même façon sur tous les modèles.
Mais bon, si qqun passe ici avec le strict même modèle, ça peut te servir de base. De toute façon, tu n'as pas grand chose à perdre.

[sirrus]

Ouh je crois que sans multimètre, c'est mission impossible là. Vu que les potards ne sont pas forcément placés de la stricte même façon sur tous les modèles.
Mais bon, si qqun passe ici avec le strict même modèle, ça peut te servir de base. De toute façon, tu n'as pas grand chose à perdre.

J'ai trouvé un bloc complet certifié fonctionnel je vais le tester et m'en servir pour comparer

[Brakvader]

Salut,
Déjà si le CD tourne c'est assez bon signe. Vérifier le potard de la lentille déjà, le orange. Effectivement le dernier potard tout à droite est peut être un peu loin, mais joue déjà sur celui de la lentille avant de toucher aux autres.

[Brakvader]

Et si toujours des soucis, capkit le pcb du bloc optique, si tu arrives pas où que tu trouves personne, tu me l'envoies je pourrais y jeter un œil .
A+

[sirrus]

Et si toujours des soucis, capkit le pcb du bloc optique, si tu arrives pas où que tu trouves personne, tu me l'envoies je pourrais y jeter un œil .
A+

Je dis pas non si il est possible de faire quelque chose avec ce bloc

j'ai fais des tests visuels avec le "hs" effectivement j'ai tout calé comme sur le nouveau qui fonctionne bien, mais la lentille cherche, le cd ne tourne pas et j'ai toujours le message pas de cd.... je me demande si ce n'est pas le rotor du bloc lentille qui est hs je n'ai pas encore testé, j'ai simplement remis le support à la bonne hauteur.

[Brakvader]

Et si toujours des soucis, capkit le pcb du bloc optique, si tu arrives pas où que tu trouves personne, tu me l'envoies je pourrais y jeter un œil .
A+

Je dis pas non si il est possible de faire quelque chose avec ce bloc

j'ai fais des tests visuels avec le "hs" effectivement j'ai tout calé comme sur le nouveau qui fonctionne bien, mais la lentille cherche, le cd ne tourne pas et j'ai toujours le message pas de cd.... je me demande si ce n'est pas le rotor du bloc lentille qui est hs je n'ai pas encore testé, j'ai simplement remis le support à la bonne hauteur.

Franchement je pense pas que le moteur du cd, soit HS.
Je viens de réparer une panne similaire, lentille neuve, bloc optique pas bien réglé, et j'avais pareil, lentille qui bouge et rien. Après réglage le moteur tournait. J'ai dû faire un capkit, car le réglage ne tenait pas. Et si les condos sont en pire état, tu ne peux pas régler correctement carrément.
Et un détail qui peut aussi importer c'est la hauteur du spindle, si mal réglé le cd n'est pas détecté et le disque ne tournera pas.

[sirrus]

Et si toujours des soucis, capkit le pcb du bloc optique, si tu arrives pas où que tu trouves personne, tu me l'envoies je pourrais y jeter un œil .
A+

Je dis pas non si il est possible de faire quelque chose avec ce bloc

j'ai fais des tests visuels avec le "hs" effectivement j'ai tout calé comme sur le nouveau qui fonctionne bien, mais la lentille cherche, le cd ne tourne pas et j'ai toujours le message pas de cd.... je me demande si ce n'est pas le rotor du bloc lentille qui est hs je n'ai pas encore testé, j'ai simplement remis le support à la bonne hauteur.

Franchement je pense pas que le moteur du cd, soit HS.
Je viens de réparer une panne similaire, lentille neuve, bloc optique pas bien réglé, et j'avais pareil, lentille qui bouge et rien. Après réglage le moteur tournait. J'ai dû faire un capkit, car le réglage ne tenait pas. Et si les condos sont en pire état, tu ne peux pas régler correctement carrément.
Et un détail qui peut aussi importer c'est la hauteur du spindle, si mal réglé le cd n'est pas détecté et le disque ne tournera pas.

le spindle est compliqué à régler en hauteur quand il a été touché en force et c'est le cas la pastille était percée, changer les condos serait une solution et peu couteuse en plus, bien que visuellement tout à l'air ok.

[Brakvader]

Ah oui si la pastille est percée, il a été trop enfoncé. Du coup il a peut être été remis après, mais effectivement normalement c'est pas percé.
Envoi un mp, si t'es pas trop pressé et que tu veux que je m'en charge.
Bon weekend.

[sirrus]

Ah oui si la pastille est percée, il a été trop enfoncé. Du coup il a peut être été remis après, mais effectivement normalement c'est pas percé.
Envoi un mp, si t'es pas trop pressé et que tu veux que je m'en charge.
Bon weekend.

Merci c'est gentil, le bloc est dans un coin pour le moment j'aimerais essayer de comprendre avant d'abandonner

[Brakvader]

Bah oui j'entends bien, mais il n'y a pas grand chose à comprendre, remonte ton spindle, à vu de nez il est trop enfoncé, et après c'est réglage. Et capkit si ça ne fonctionne toujours pas. Le problème du réglage c'est si quelqu'un a touché les 4 potard de la carte pcb du bloc optique, c'est un peu plus compliqué à régler surtout si on a pas l'habitude.
https://www.retrosix.wiki/laser-tuning-sega-saturn
