Mega CD v1 japonais HS

Message par **Crank** » dim. 30 nov. 2025 16:49

Bonjour à tous,
fraichement acquis, testé et non fonctionnel.
apparemment des condos ont été remplacés, mais pas par les bonnes valeurs >22 micro farad en 25 volt ( en origine 10MF / 16v)
est il possible que ce soit même pas la peine de tenter de la rénovée ?

JE ME SUIS FAIT DOUILLER ?

Possible d'avoir l'avis d'un PRO ?

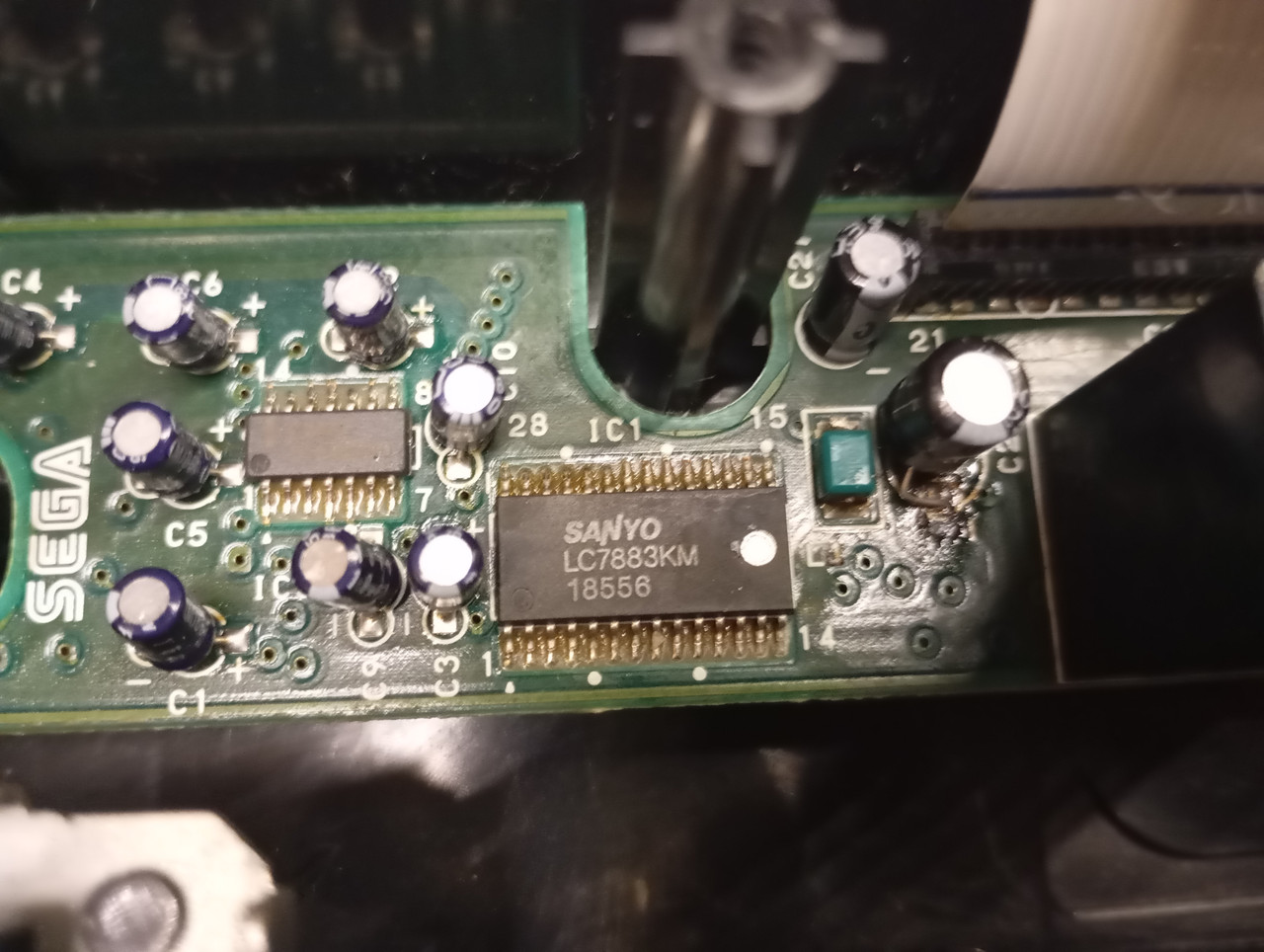

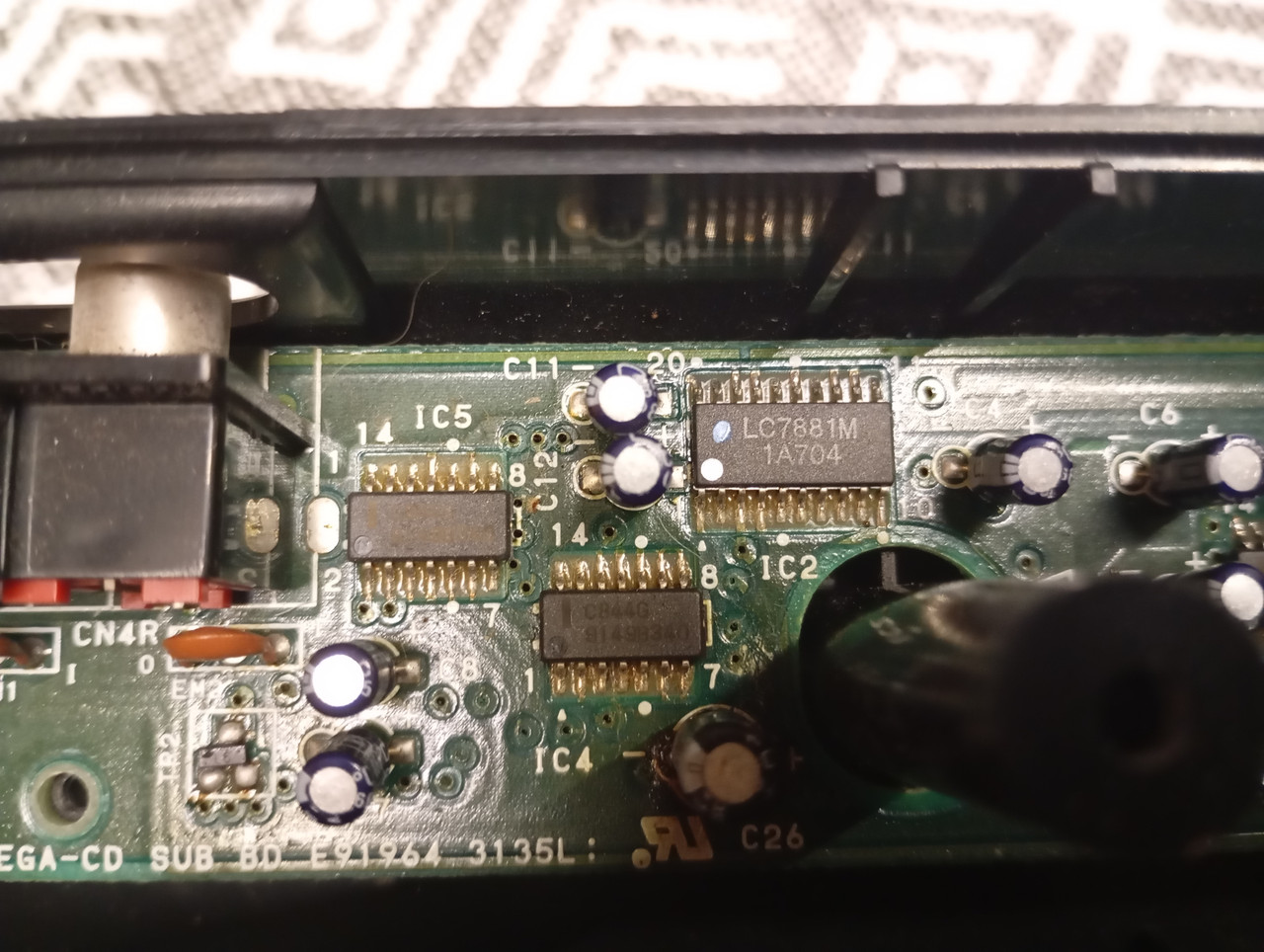

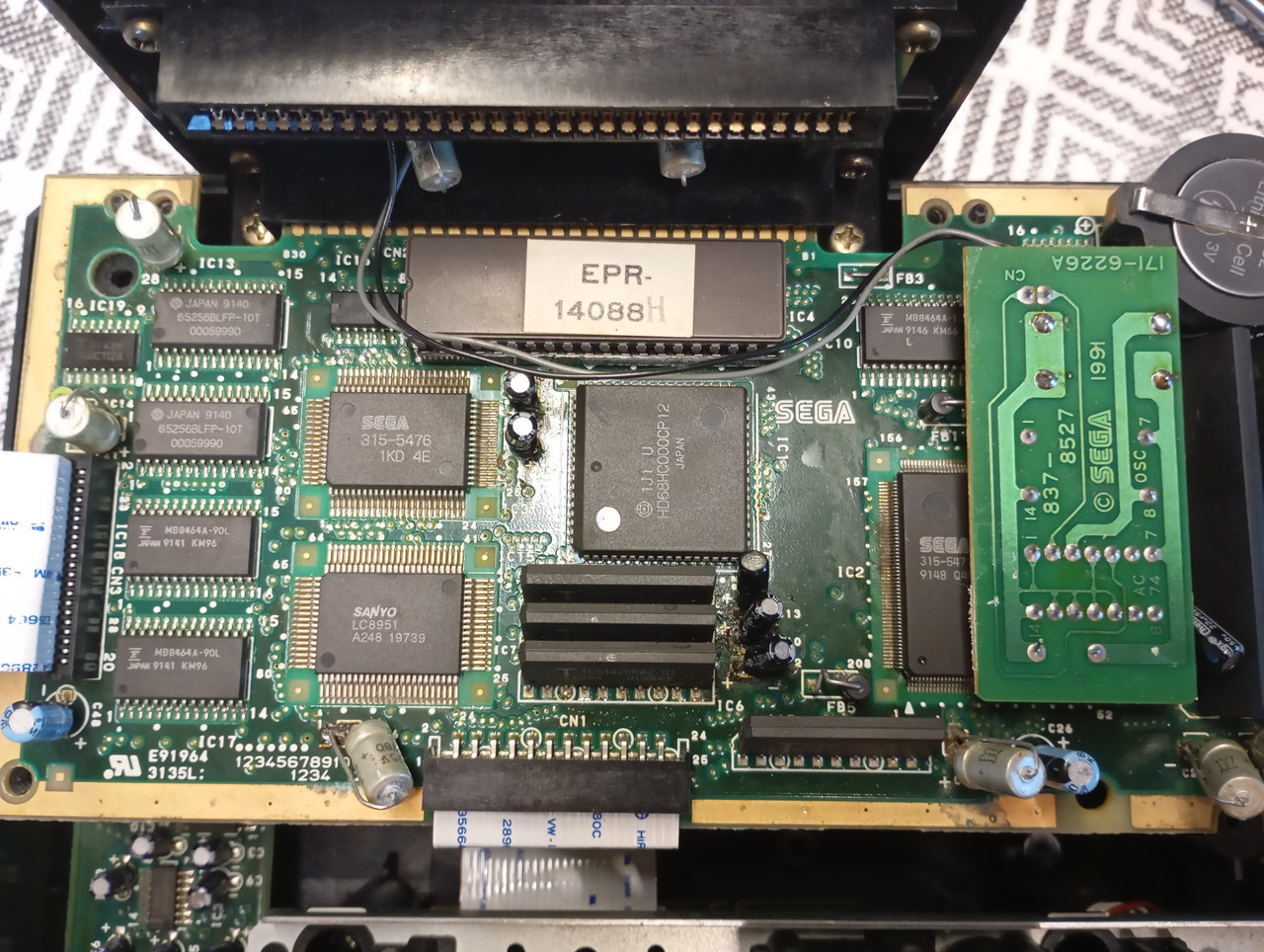

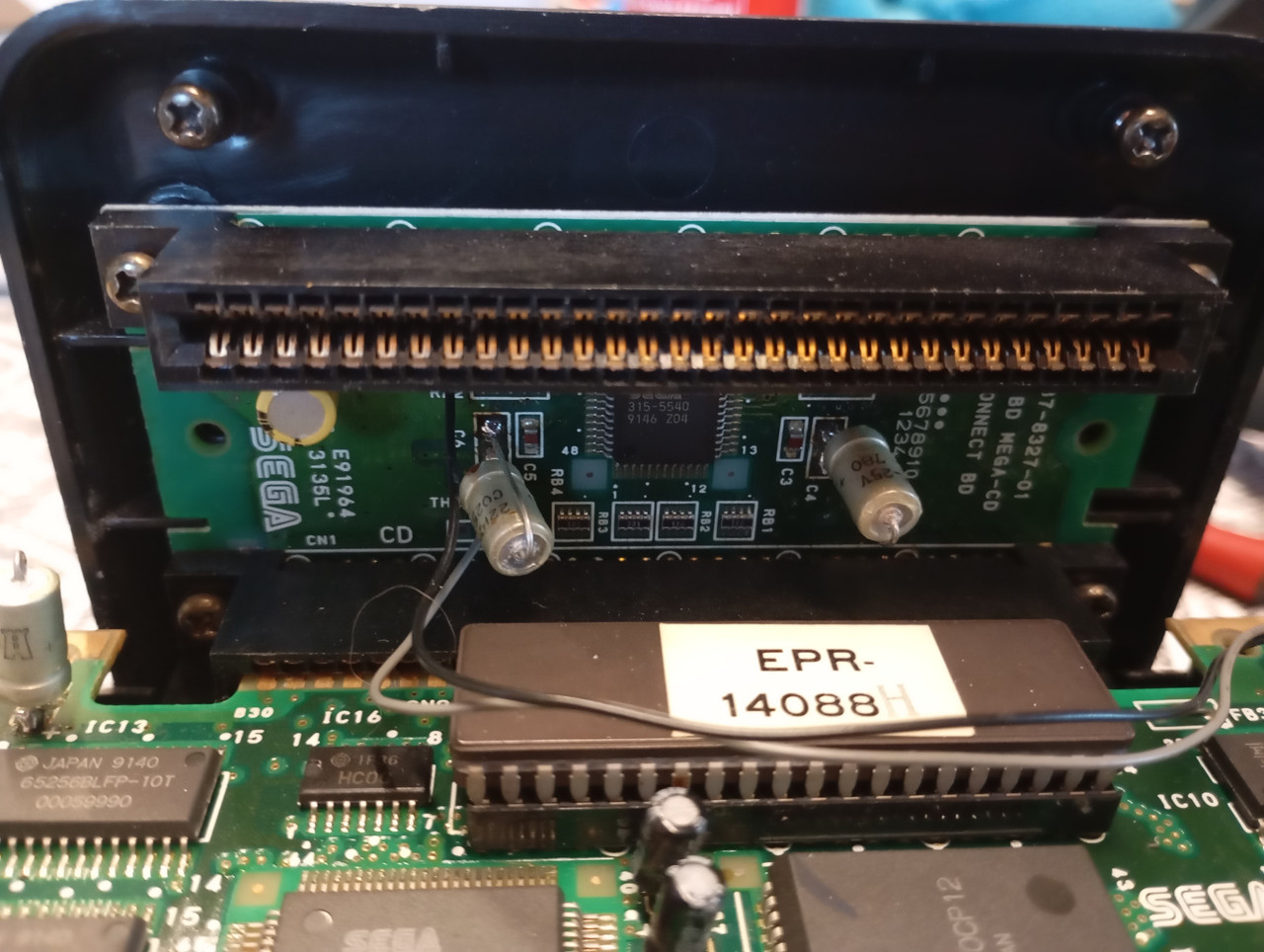

voici l'état des PCB :

Message par **spakel** » dim. 30 nov. 2025 16:56

As tu du courant qui arrive?
Tu as testé les fusibles?
Il faudrait nous dire ce que tu as test dessus.

Message par **titifayls** » dim. 30 nov. 2025 17:11

Déjà ton alimentation est bidouillé ... Faudrait refaire proprement mais possible que cela ne vienne que de ta carte alimentation . Revoit donc la partie de gauche , a droite peut être un soucis de soudure , vu la quantité d'image je ne peux affirmer....

Message par **Crank** » dim. 30 nov. 2025 17:15

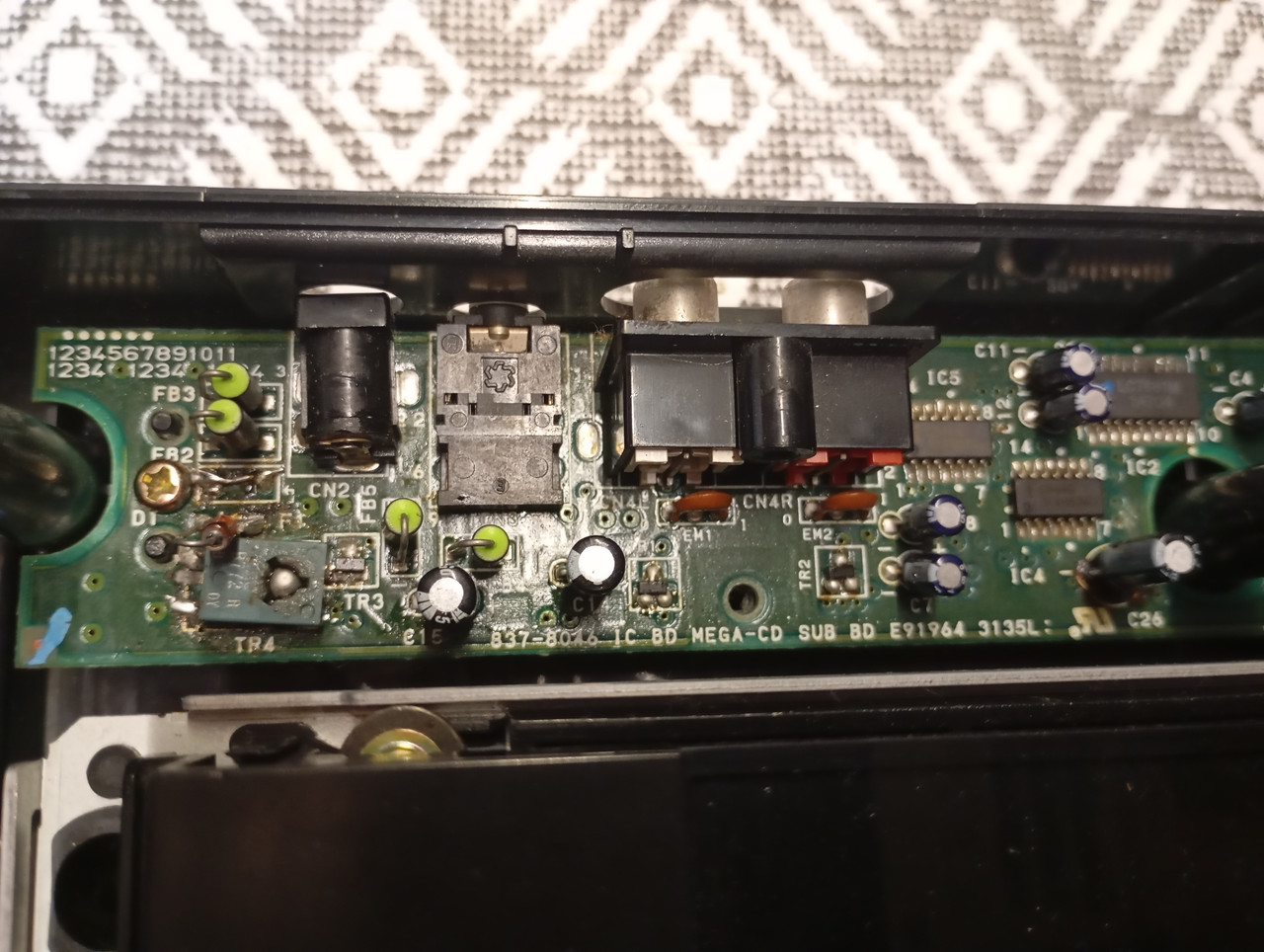

une petite remise en état sur l'alim s'impose

Message par **Crank** » dim. 30 nov. 2025 17:22

merci pour ta réactivité titifayls

tous les fusibles sont ok, par contre le composant manquant ... je suis entrain de rechercher

Message par **Crank** » dim. 30 nov. 2025 17:34

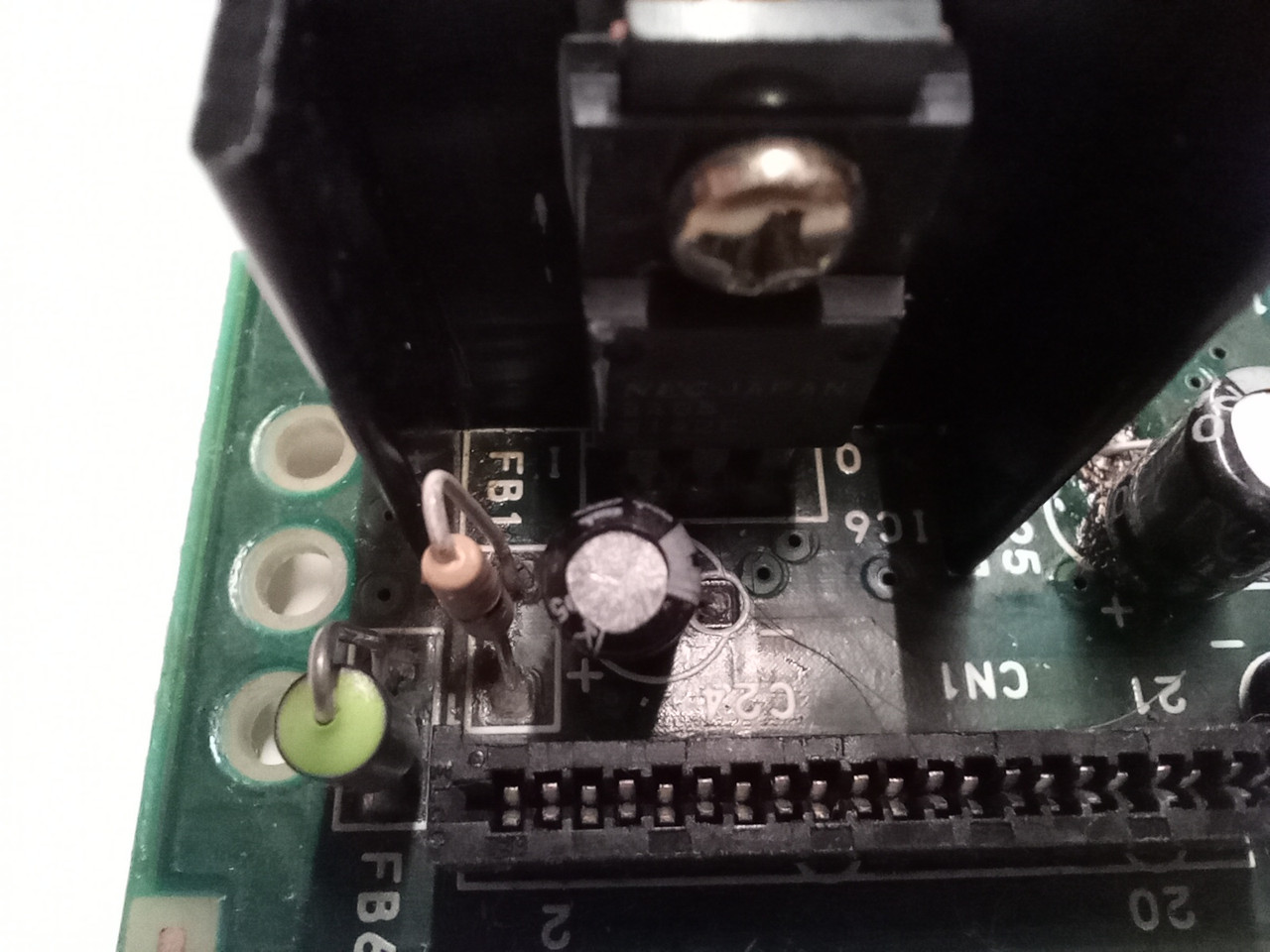

voici son état en origine

Message par **titifayls** » dim. 30 nov. 2025 17:36

Ha effectivement je connais se composant , il y a le même sur mgcd2 mais en non smd

Message par **Crank** » dim. 30 nov. 2025 17:40

titifayls a écrit : dim. 30 nov. 2025 17:11 Déjà ton alimentation est bidouillé ... Faudrait refaire proprement mais possible que cela ne vienne que de ta carte alimentation . Revoit donc la partie de gauche , a droite peut être un soucis de soudure , vu la quantité d'image je ne peux affirmer....

voici d autres de mon alim titifayls

Message par **titifayls** » dim. 30 nov. 2025 17:43

Ok une fois la partie de gauche refaite , une fois branché ( pas besoin de la console juste l'alimentation ) il faudra tester l'IC6 ( un régulateur de tension ) voir si tu as bien la tension d'entrée d'un côté et la bonne sortie de l'autre

Message par **Crank** » dim. 30 nov. 2025 17:44

je pense nettoyer le PCB avant,
je peu le plonger entièrement dans un bain isopro ?

Message par **Crank** » dim. 30 nov. 2025 17:56

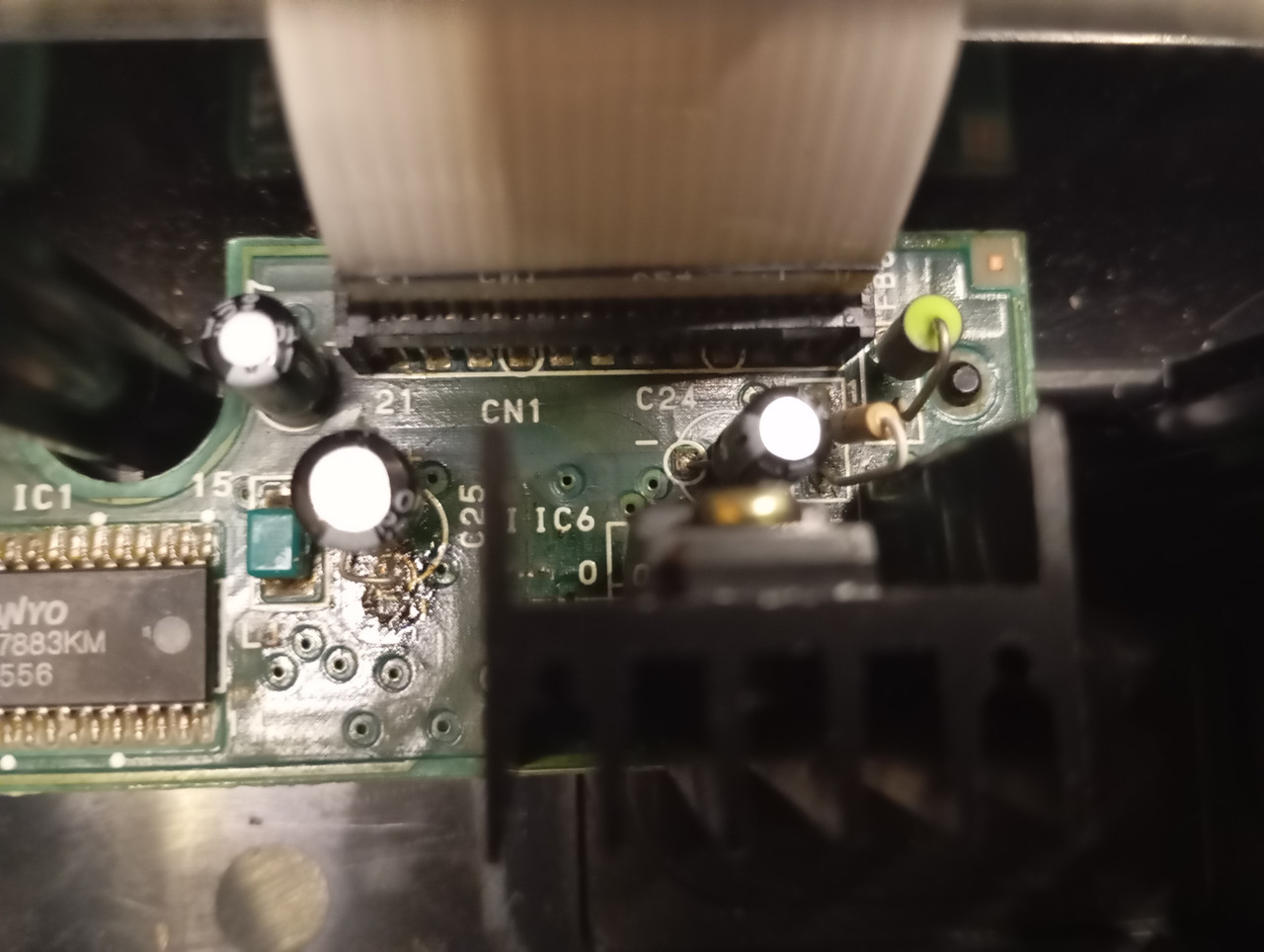

IC6
https://wiki.console5.com/wiki/File:7805-TO-220.png
c'est identifié

Message par **ElMeteK** » dim. 30 nov. 2025 18:03

Ce travail de cochon ...

Ce que je ferais à ta place c'est de commander un capkit sur console5 et de refaire tout propre dans un premier temps ...

https://console5.com/store/console-cap- ... evision=61

Tu l'as acheté HS j'espère ?

Message par **titifayls** » dim. 30 nov. 2025 18:10

Crank a écrit : dim. 30 nov. 2025 17:44 je pense nettoyer le PCB avant,
je peu le plonger entièrement dans un bain isopro ?

Non pas besoin de bain mais bien frotter a la brosse a dent et iso tout partout oui , retire les trucs moches avant

Message par **Crank** » dim. 30 nov. 2025 18:32

titifayls a écrit : dim. 30 nov. 2025 17:43 Ok une fois la partie de gauche refaite , une fois branché ( pas besoin de la console juste l'alimentation ) il faudra tester l'IC6 ( un régulateur de tension ) voir si tu as bien la tension d'entrée d'un côté et la bonne sortie de l'autre

J'ai aucune tension entre GND et IN > = 0v ..

NOK !

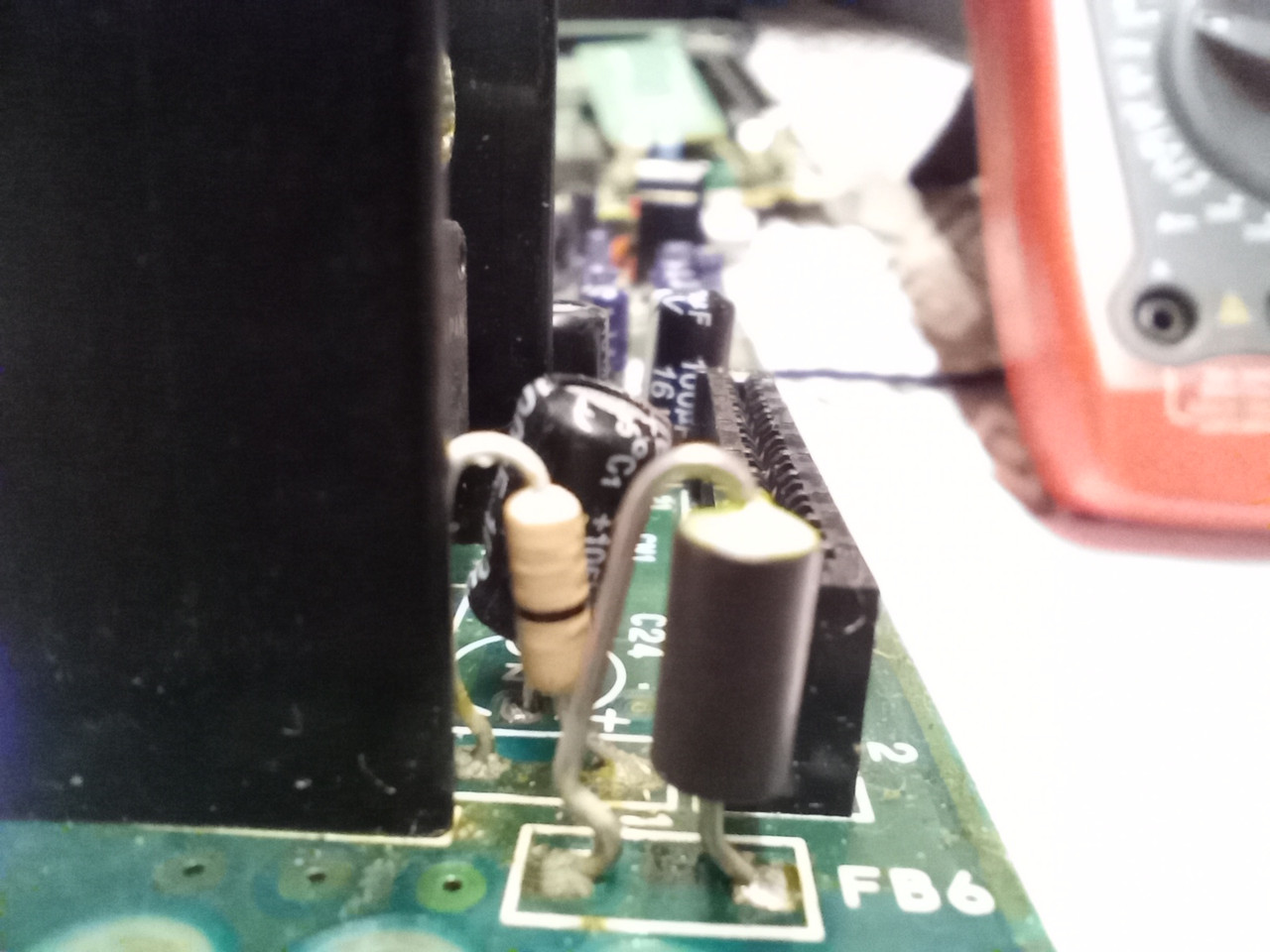

FB1 C'est un fusible !?

Message par **Crank** » dim. 30 nov. 2025 18:42

j'arrive pas à identifié et trouvé le bon le schéma pour mon alim

IC BD MEGA-CD SUB BD E91964 3135L

Message par **Crank** » dim. 30 nov. 2025 18:47

ElMeteK a écrit : dim. 30 nov. 2025 18:03 Ce travail de cochon ...

Ce que je ferais à ta place c'est de commander un capkit sur console5 et de refaire tout propre dans un premier temps ...

https://console5.com/store/console-cap- ... evision=61

Tu l'as acheté HS j'espère ?

Uuii

HS vaut mieux pas que je te dise le prix

tu vas me

Message par **Crank** » dim. 30 nov. 2025 18:59

Crank a écrit : dim. 30 nov. 2025 18:47
ElMeteK a écrit : dim. 30 nov. 2025 18:03 Ce travail de cochon ...

Ce que je ferais à ta place c'est de commander un capkit sur console5 et de refaire tout propre dans un premier temps ...

https://console5.com/store/console-cap- ... evision=61

Tu l'as acheté HS j'espère ?
Uuii HS vaut mieux pas que je te dise le prix tu vas me

vu l implantation celui ci en mode facile ? et il ya pas les condos de PCB lecteur CD

> https://console5.com/store/early-japane ... -caps.html

Message par **Crank** » dim. 30 nov. 2025 19:20

Bon je trouve pas le F1 , FB1, TR3, TR4

Message par **Crank** » dim. 30 nov. 2025 19:37

j'aimerai bien une aide et l'avis de @ Xrider

Message par **segagné** » dim. 30 nov. 2025 20:01

TR3 -> 2SC1623
TR4 -> 2SB963-Z
FB1 -> Taiyo Yuden FBA04VA600VB-00
F1 -> Littlefuse Pico II 2522.5 (Fusible 2.5A 125V)

Message par **ElMeteK** » dim. 30 nov. 2025 20:09

Crank a écrit : dim. 30 nov. 2025 18:47
ElMeteK a écrit : dim. 30 nov. 2025 18:03 Ce travail de cochon ...

Ce que je ferais à ta place c'est de commander un capkit sur console5 et de refaire tout propre dans un premier temps ...

https://console5.com/store/console-cap- ... evision=61

Tu l'as acheté HS j'espère ?
Uuii HS vaut mieux pas que je te dise le prix tu vas me

Vas-y, dis, promis on ne va pas se moquer

Message par **titifayls** » dim. 30 nov. 2025 20:36

Ha segagné a été plus rapide lol

Message par **Crank** » dim. 30 nov. 2025 20:38

ElMeteK

Après on s'en tape

vos mieux faire un bon sujet détaillé pour faire avancer la communauté DARIUS

Message par **Crank** » dim. 30 nov. 2025 20:44

segagné a écrit : dim. 30 nov. 2025 20:01 TR3 -> 2SC1623
TR4 -> 2SB963-Z
FB1 -> Taiyo Yuden FBA04VA600VB-00
F1 -> Littlefuse Pico II 2522.5 (Fusible 2.5A 125V)

Et BEN VOICI segagné

Merrci ! tu as des schémas peut être ,des liens ou autres sources ? s'il te plait

Message par **ElMeteK** » dim. 30 nov. 2025 20:55

Crank a écrit : dim. 30 nov. 2025 20:38 ElMeteK Après on s'en tape vos mieux faire un bon sujet détaillé pour faire avancer la communauté DARIUS

Oui c'est sûr mais j'hésite à revendre le mien en boite PAL Asia, donc ça m'aurait donné une piste ...
