Piste abîmée game gear condensateur C55

[Vishious]

Bonsoir

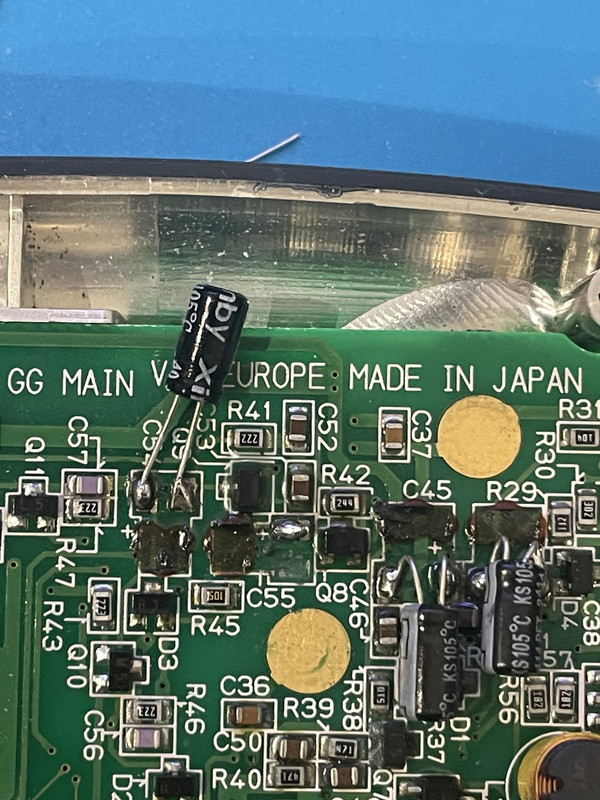

En replaçant les condensateurs d une game gear défectueuse j ai abîmé la piste sur laquelle vient se soudre le condensateur C55, c’est le point sur lequel on fait la soudure de la partie négative du condensateur. Savez vous comment je peux réparer cela ?


Merci d avance

[ezechielxae]

Hello prend un multimetre et regarde sur quel composant part la piste. Ce point alternatif, tu peux te souder dessus.
Hésite pas a regarder mon topic, ma GG avait aussi une pastille arrachée, j’ai pris un point alternatif

[Vishious]

Justement je debute sur cette partie peux tu me dire sur quelle position je mets mon multimetre stp !

Merci pour yon aide

[ezechielxae]

Continuité. Il dois faire le son biiiiiipppppppp

[Vishious]

Ok je test cet aprèm

J’ai pas vu dans le topic où tu en parles

[Dadalo]

Avec du fil à ponter ça se fait bien mais attention à na pas abimer le plus aussi.

[Vishious]

donc c'est bon avec l'aide de personnes d'un autre forum j'ai soudé la patte de mon condo au composant R45. J'ai une image mais en touchant à la molette de contratse l'image s'est beaucoup estompé donc mtn il faut que je trouve pourquoi ça fait ça !!!

[Vishious]

On m a dit que c était peut être les condensateurs de mauvaise qualité donc j’en ai acheté de marque on verra je vous tiens au courant !!! En tout cas merci de votre aide j’aimerais aller au bout de ce projet !!!! Et félicitations pour le forum il est toooopppppppp

[titifayls]

Le plus plausible serait un problème du potentiomètre a molette du contraste défectueux ou simplement sale ... Essai déjà de le nettoyer a l'iso ou nettoyant contact , ensuite vérifier le bon sens de tout tes condos changés tout en vérifiant aussi leur valeur, vérifier si une piste serait pas oxydé ou coupé par les condos coulés...

[Vishious]

Oui je vais de nouveau démonter la console merci pour vos conseils !!!!

[Vishious]

En nettoyant toutes les pistes derrière







Dès que je touche à la roue du contraste ça s estompe
Donc je sais pas si ça vient de la gestion du contraste ou si c’est de laisser le jeu tourner qui fait que l écran perd l image

[ezechielxae]

Fais lui le mode écran

[Vishious]

C’est à dire ?

[ezechielxae]

Mettre un écran ips moderne

https://a.aliexpress.com/_EQZJV7Q
