[MD] VA6 JAP avec module RF. RVB inopérationnel

[Siem]

Bonjour à tous,

Je possédais déjà une Mega Drive, or j'ai craqué pour sa version japonaise. Cependant, j'ai un problème avec cette nouvelle venue :
j'ai testé avec le câble RGB officiel sans la résistance sans succès ;
le RF fonctionne.

La carte VA6 a subi quelques modifications, mais je préfère vous demander conseil avant de dégager ce qui me parait ajouté.

Je vous remercie par avance du coup de main que vous allez me donner.

Voici les photos de la bestiole :

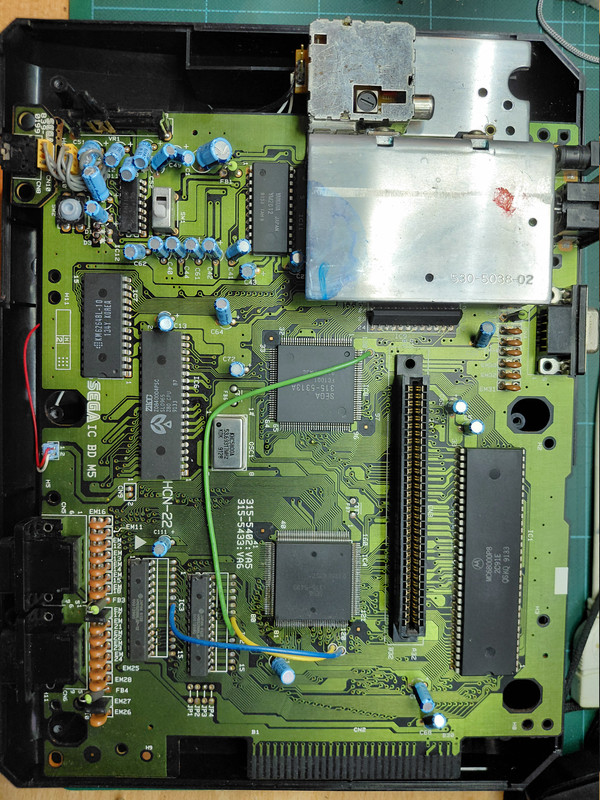

Dessus carte VA6

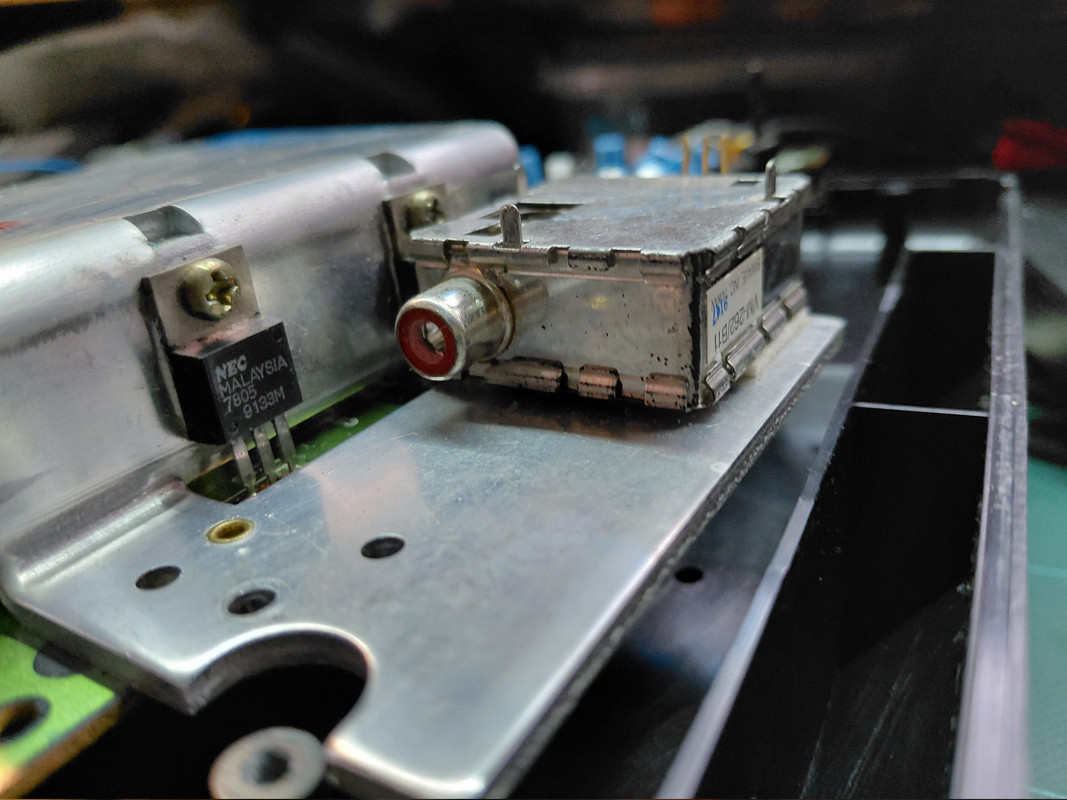

Avant du module RF

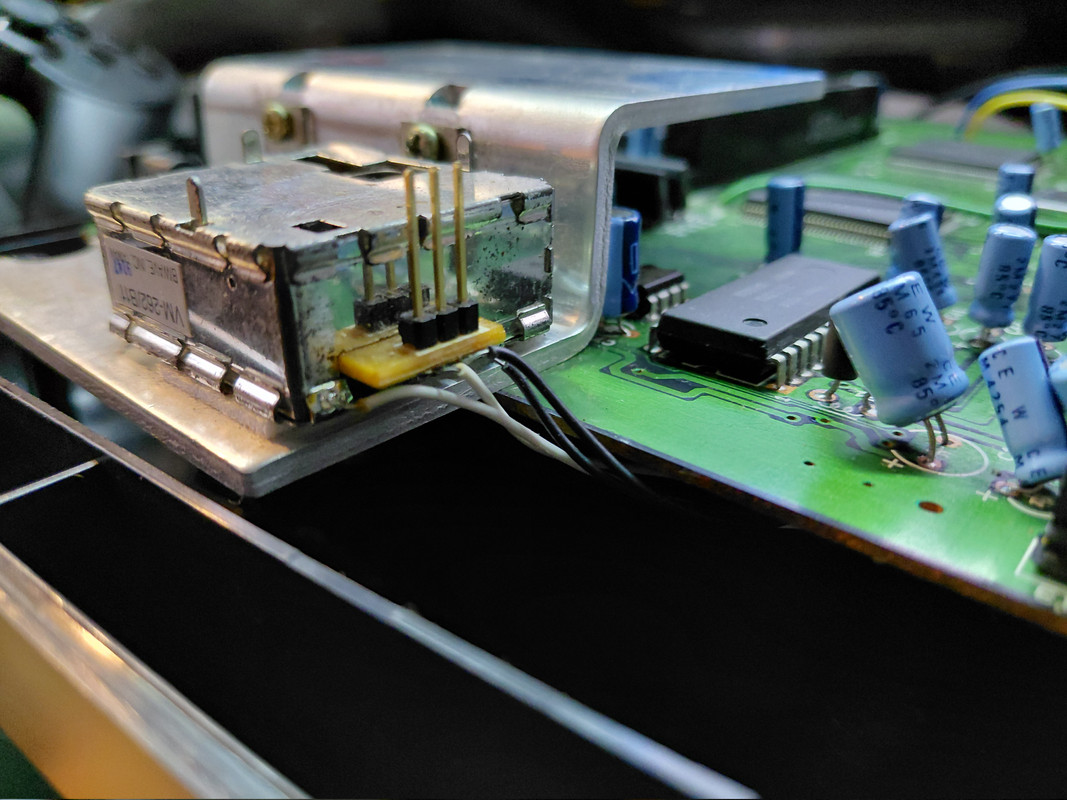

Arrière du module RF

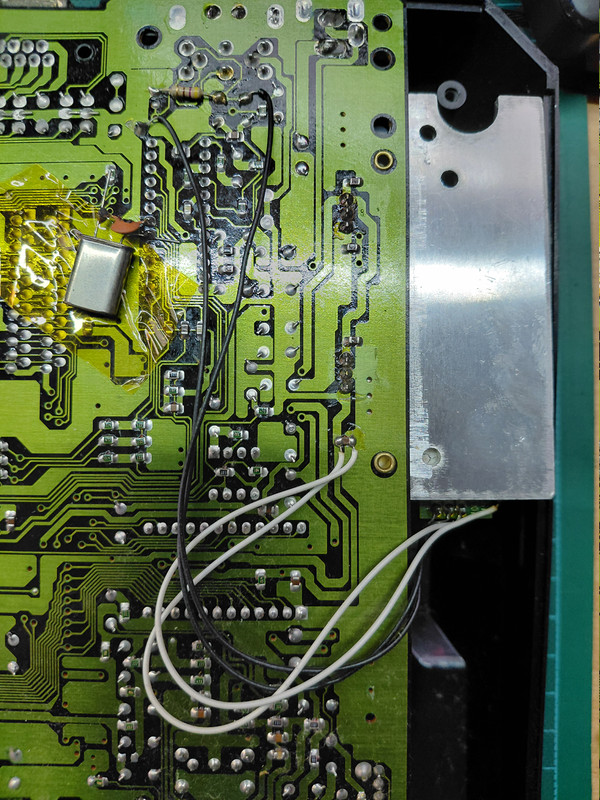

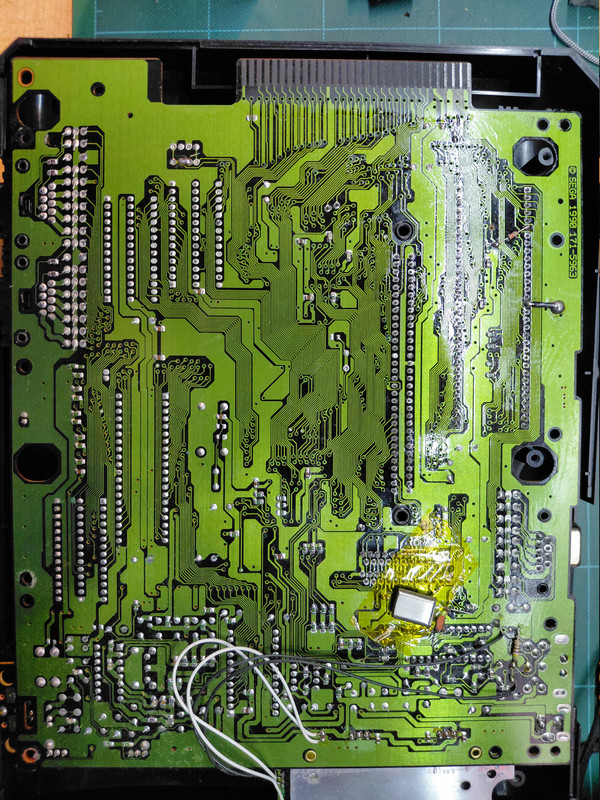

Arrière de la carte VA6
avec de nombreuses de modifications

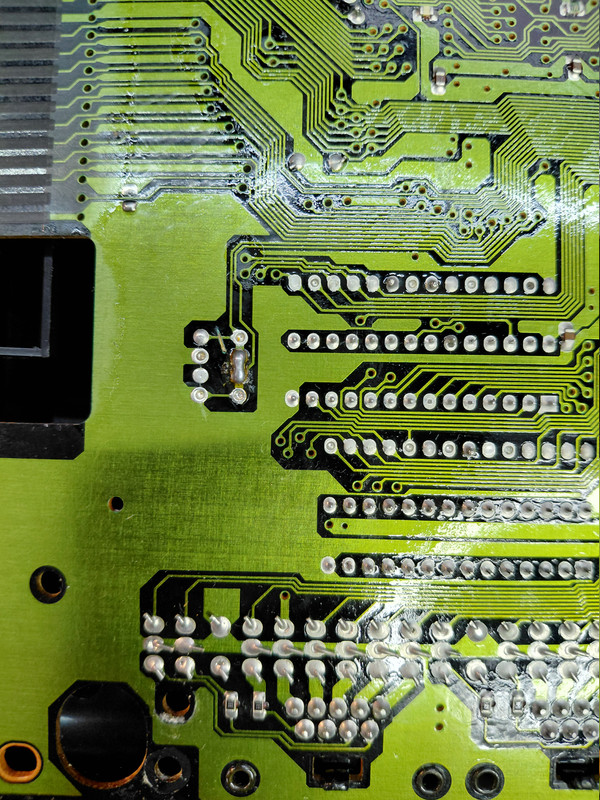

JP1 JP2 JP3 JP4
une piste sectionnée en JP1 et bon gros bridge

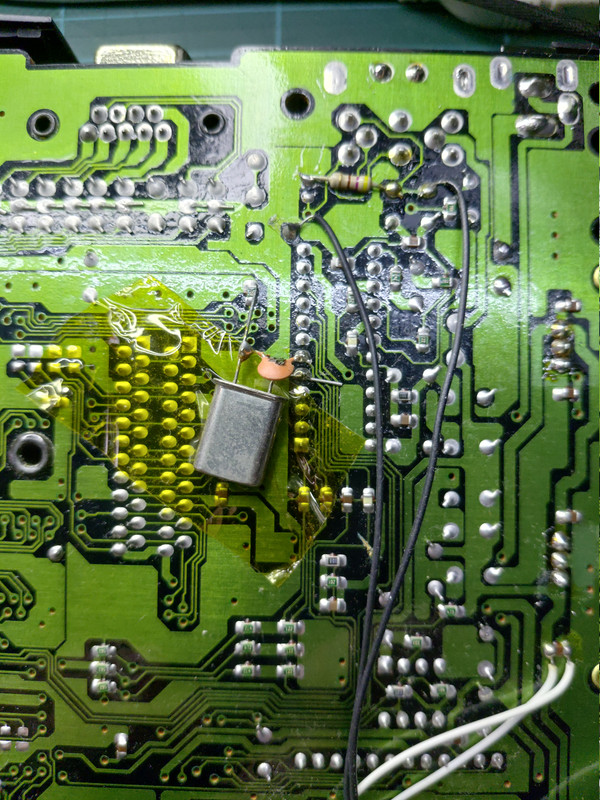

Du quartz, du condo, de la résistance et des spaghetti
je vous jure que c'est pas moi hormis le morceau de kapton sous le quartz


Poteau de maintien et résistance
jmeuuu non, ce ne sont pas des renforts structurels


Jolie composition

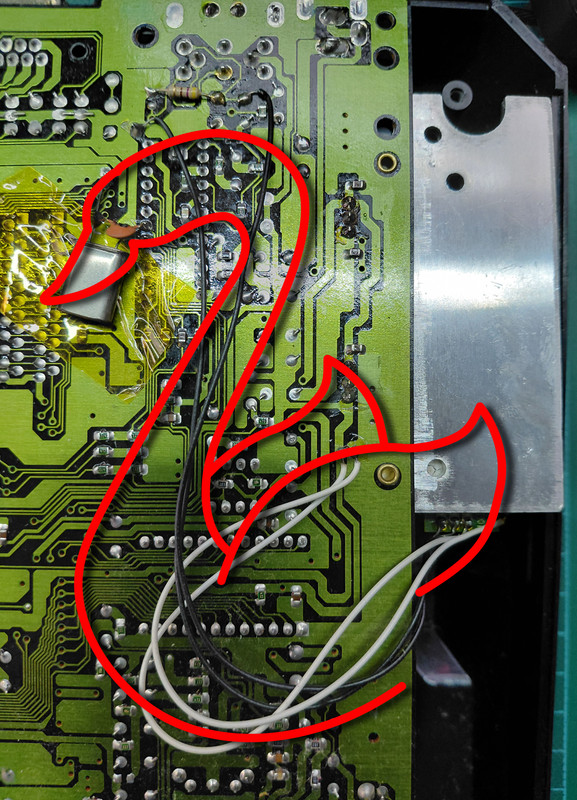

ce truc me fait penser à un cygne : le quartz représente le bec ; la résistance, le haut du crâne ; les fils noirs, le cou puis le dos ; les fils blancs, les ailes et l'avant.

[titifayls]

Perso j'aurais vu le mod hippocampe lol , mais ça fait un peut usine à gaz ...
Tu veux t'en servir en RGB ? Pourquoi tester sans la résistance sur ton câble car c'est lui qui fait switcher en RGB ( sans résistance c'est du composite )

Mais déjà sur le dessus il n'y a apparemment aucune modif de faite , tout se passe dessous.
La résistance et le poteau ( j'ai quand même un doute pour lui ) semble officiel , par contre le reste non surtout les coupures de pistes ...

[Siem]

Perso j'aurais vu le mod hippocampe lol , mais ça fait un peut usine à gaz ...
Tu veux t'en servir en RGB ? Pourquoi tester sans la résistance sur ton câble car c'est lui qui fait switcher en RGB ( sans résistance c'est du composite )

Mais déjà sur le dessus il n'y a apparemment aucune modif de faite , tout se passe dessous.
La résistance et le poteau ( j'ai quand même un doute pour lui ) semble officiel , par contre le reste non surtout les coupures de pistes ...

Merci de ta réponse.

Je ne suis pas assez calé pour le mode hippocampe. Notamment, je n'ai pas le scaphandre permettant d'effectuer l'opération.

Le câble, je l'ai testé sans succès avec et sans la résistance. Je pensais que c'était l'opération nécessaire pour utiliser une console JAP.
Je me demande si l'ensemble de ces modifications n'ont pas shunté la sortie classique.

[Brakvader]

Salut,
Pour utiliser le cable officiel rgb fr, il faut modifier la synchro dedans.
Le mieux étant le switch comme ça elle fonctionne sur les 2.
https://www.obsolete-tears.com/faire-un ... r-110.html

[Brakvader]

Sinon tu peux aussi faire un mod interne à la Jap, mais franchement le câble c'est tellement plus simple et opérationnel.

[Siem]

Salut,
Pour utiliser le cable officiel rgb fr, il faut modifier la synchro dedans.
Le mieux étant le switch comme ça elle fonctionne sur les 2.
https://www.obsolete-tears.com/faire-un ... r-110.html

Merci pour ta réponse. La modification est limpide. Je vais essayer de faire l'opération demain soir.

[Brakvader]

De rien

[anthodu29]

Salut,
En gros elle à été modifié en PAL
Jp1/jp4 coupé
Jp2/jp3 ponté

Le quartz est sur l'encoder , regarde dessus mais ce soir être un ~4,43mhz
C'est la fréquence sous porteuse couleur PAL
C'est pour éviter d'avoir l'image composite en noir et blanc, étant donné que le quartz principale est un NTSC, la fréquence généré n'est pas la bonne pour le PAL.

Le module RF n'est pas d'origine , il a été rajouté
Il prend le signal depuis le pin vidéo composite , d'où l'obligation du quartz pour que le rf fonctionne correctement.

Le câble sans résistance, tu parle de la R19 du boîtier ? ça devrait fonctionner pourtant normalement.
Test un câble générique sinon

[Siem]

Salut,
En gros elle à été modifié en PAL
Jp1/jp4 coupé
Jp2/jp3 ponté

Le quartz est sur l'encoder , regarde dessus mais ce soir être un ~4,43mhz
C'est la fréquence sous porteuse couleur PAL
C'est pour éviter d'avoir l'image composite en noir et blanc, étant donné que le quartz principale est un NTSC, la fréquence généré n'est pas la bonne pour le PAL.

Le module RF n'est pas d'origine , il a été rajouté
Il prend le signal depuis le pin vidéo composite , d'où l'obligation du quartz pour que le rf fonctionne correctement.

Le câble sans résistance, tu parle de la R19 du boîtier ? ça devrait fonctionner pourtant normalement.
Test un câble générique sinon

Merci pour tous ces détails.
Il s'agit bien de la R19. Je vais tâcher de me trouver un câble générique pour tester.
Si je dégage l'ensemble des modifs, je devrais donc me retrouver avec un modèle classique ?
Encore merci à toi.

[anthodu29]

Oui
Sinon tu peux aussi faire la modif composite du câble.

Retire déjà toute les modifications, vérifie que la piste Csync na pas été coupée quelques part

Il te faudra reconnecter la piste coupée de la sous porteuse également.
Tu peux te reprendre sur la résistance en dessous

[Siem]

Oui
Sinon tu peux aussi faire la modif composite du câble.

Retire déjà toute les modifications, vérifie que la piste Csync na pas été coupée quelques part

Il te faudra reconnecter la piste coupée de la sous porteuse également.
Tu peux te reprendre sur la résistance en dessous

Tu as l'œil exercé, car je t'avoue ne pas avoir fait attention à cette piste coupée que tu mentionnes.
J'ai hâte de faire l'opération.
Encore merci.

[Siem]

Un grand merci, tout est OK à présent.

[anthodu29]

Nickel,
Ducou ça marche avec le câble officiel R19 retiré ?

[Siem]

Nickel,
Ducou ça marche avec le câble officiel R19 retiré ?

Oui, ça fonctionne parfaitement, aussi bien qu'avec le switch. C'est pour moi pratique, car je ne souhaitais pas percer le boitier.
Initialement, j'avais prévu de me faire un boitier en PETG pour y glisser 2 RCA pour la stéréo. Peut-être installer un connecteur semblable à la Mega Drive 2.
Je vais la laisser un peu tranquille avant de subir de nouvelles interventions.
