Problème Neogeo aes

[kenedarbz]

Bonjour bonjour,

J'ai acquis récemment une cathodique Philips 21pt351a, je branche mes consoles dessus (de la nes à la game cube) et nickel rien à signaler.

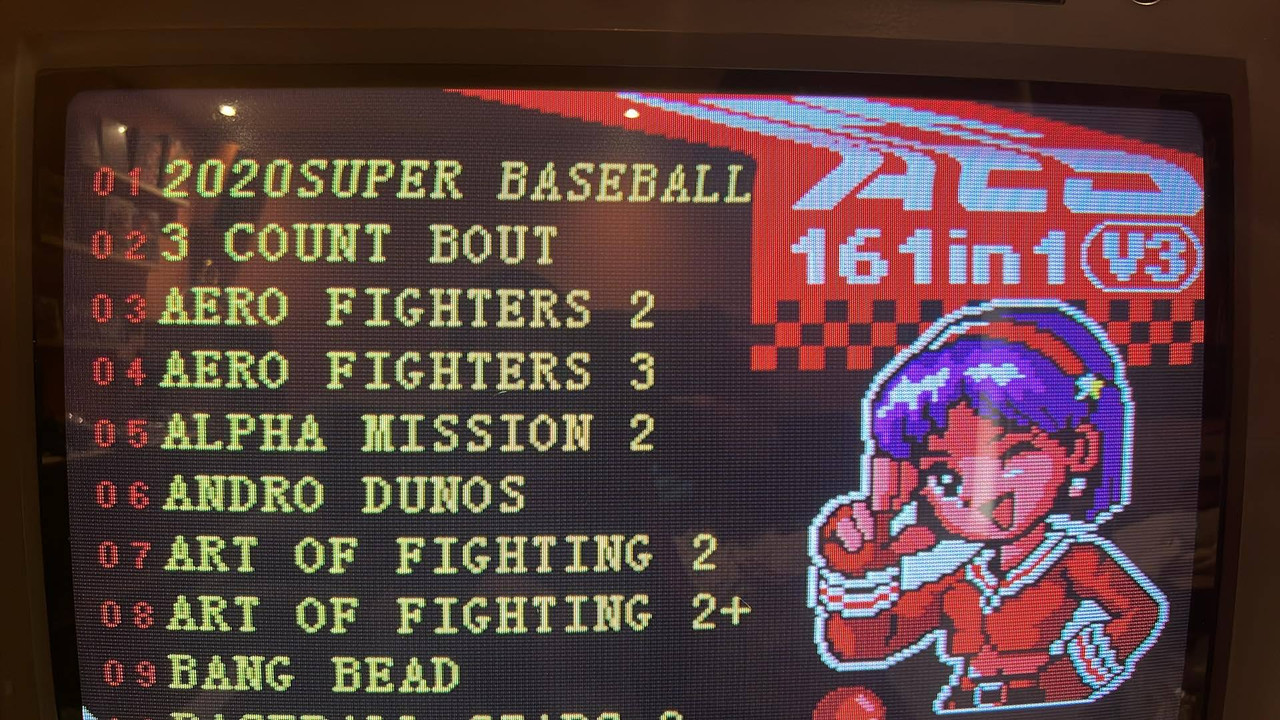

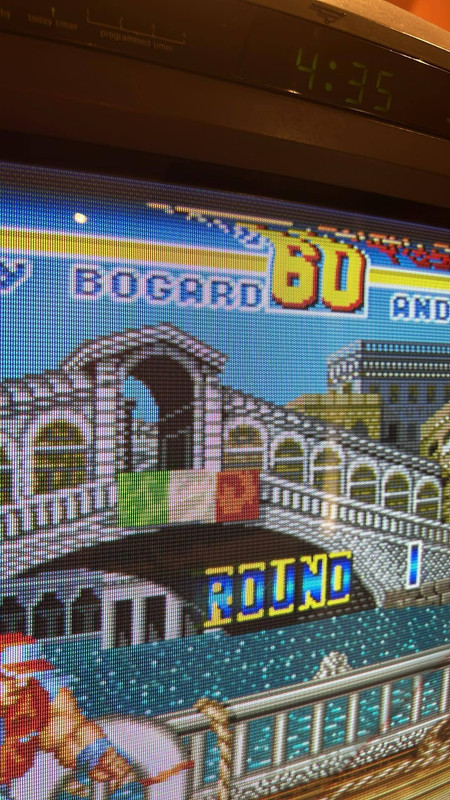

Je branche ma neogeo neo-0 dessus et la le drame. Une espèce de vague sur le haut de l'écran. Je test avec plusieurs cartouches et même résultat. J'utilise un câble rgb de chez retrogamingcable.

Une idée ?

[Garfield56]

Salut
Certaines télé ont du mal avec des série Neo Geo c’est une histoire de synchro sur le composite de la console normalement…
Si il t’es possible de tester sur un autre tube cela serait bien de voir le résultat.
C’est quoi comme révision de carte mère une 3.6 ? Il y’a un effet de grille sur l’image de ce modèle elle sont présente sur les photos ont dirait.
Les 3.5 et 3.6 ne sont pas en c-sync mais sur le composite ce qui crée des soucis sur certaines télé schéma ci dessous :



Fait nous des photos carte mère pour voir la version.

[kenedarbz]

Salut,

Avec l'ancienne non aucun souci. Oui il s'agit d'une 3.6

[Garfield56]

C’est bien ça normalement synchro sur composite les autres versions tire la synchro directement sur l’encodeur ce qui est mieux
Ton câble RGB a t’il un stripper pour traiter la synchro ?

Si tu te sens il y’a une modif de couper 3 pistes pour virer l’effet de grille/parasites sur ce modèle :



En le faisant contre les 3 soudures avec un scalpel sans debordé c’est beaucoup plus propre que de couper en plein milieu.

Un petit lien intéressant : https://consolemods.org/wiki/Neo_Geo:RG ... _Mod_(AES)

[kenedarbz]

Merci de ton aide.

Les 3 pistes avait été coupé déjà, pour le câble rgb aucune idée il s'agit du modèle

https://www.retrogamingcables.co.uk/neo ... EREO-SOUND

[Garfield56]

Demande à Retrogaming câble si il ont un modèle avec stripper pour la synchro
Envoie leur un mail avec l’image du phénomène et tiens nous au courant.

[kenedarbz]

J'ai fait le mail, je vous tiendrais au courant bien sur.

[Garfield56]

J'ai fait le mail, je vous tiendrais au courant bien sur.

Dis à Retrogaming câble que la carte mère de ta Neo Geo est une 3.6 avec une synchro sur le composite.
Vérifie aussi que les trois pistes pour viré l’effet de grille soit bien coupée avec un multimètre
Car sur les photos ont dirait qu’il y’a toujours un effet de grille à l’image.

[kenedarbz]

je ne possède pas de multimètre ^^

Oui j'ai bien précisé sur le mail que je possède une 3.6

Je démonte la console tout a l'heure et au pire je prendrai en photo pour que tu vois les pistes.

[Garfield56]

J'ai fait le mail, je vous tiendrais au courant bien sur.

J’ai eu le même soucis de synchro sur une pc engine que j’ai mod en RGB mini Din avec un câble Retrogaming câble pour Megadrive 2
Pourtant il fonctionne à merveille avec le super sd System 3….
J’ai pris un câble Megadrive 2 original que j’ai modifié pour virer les parasites et soucis audio (défaut d’origine) et il fonctionne parfaitement sur la pc engine mod
Comme quoi d’un câble a l’autre

Il est aussi tout à fait possible de prendre un câble Neo Geo original ou no name et de re router les broches je l’avais fait pour une 3.4 si je retrouve la procédure je la mets ici.

J’ai oublié de te demander tu as quoi comme alimentation ?

[kenedarbz]

Voila une réponse de mon souci via Gamopat :



J'avoue que je ne sais pas trop quoi en penser, j'ai aussi fait un mail a Gemba pour avoir son avis sur le câble (le modèle deluxe)

[Garfield56]

Les premier modèles sont touchés comme il écrit mais toi tu as une 3.6 dernière série récente il est possible que ton tube n’est pas très tolérant au signal de la Neo Geo c’est une possibilité…
J’ai 5 Neo Geo de la NEC low serials à la 3,6 avec plusieurs marques de tubes je n’ai aucun soucis de synchro à part quand j’intervertie les câbles ça brouille l’image.

Le problème similaire au tiens sur pc engine mod RGB avec la cynchro très prononcé sur le haut de l’écran en vrai c’est pire le câble et un Retrogaming câble



Câble Megadrive 2 original :



Il faudrait test sur un autre tube pour voir où un lcd avec une péritel.

Problème 3.6 : https://www.neogeo-system.com/t3544-pro ... aes-resolu

[kenedarbz]

Sur mon ancien tube pas de soucis,

Plus qu'a attendre les réponses de retrogamingcable et gemba
