Soucis MD1

[Garfield56]

Dernier message de la page précédente :

J’ai chopé le schéma pour ta va4 la pin7 c’est le c-sync tu me dis qu’elle est à la masse il faudrait dans un premier temps vérifier si le condensateur n’est pas en en cours circuit /hs je te met le schéma j’arrive pas à lire le Condo c’est tellement bien écrit
Un recap serait judicieux pour éliminer cette éventualité.
Comme tu as un magasin à coté de chez toi peut être qu’il a les condensateurs en stock n’oublie pas : il faut toujours respecter les valeurs uf et ne jamais descendre en voltage mais par exemple tu peux prendre un 100v au lieu d’un 60v.

https://wiki.console5.com/tw/images/a/a ... G_-_AV.png

Pour test les condensateurs : https://tameson.fr/pages/comment-verifi ... multimetre

Pour la photo dessous pcb envoie des nouvelles photos de la carte entière et des soudures sous le cxa

[toto.65]

Sur le schéma que j’ai trouvé ce n’est pas la c sync mais bien ntsc/pal in.
Je vais refaire des photos mais avec le téléphone, difficile de faire des photos proches sans etre floues, je vais faire au mieux

[toto.65]

Et du coup je dois tester quels condensateurs parce qu’ils disent qu’il faut les enlever pour les tester, mais il y’en a un paquet!

[Garfield56]

Ok pour les images
Pour les condensateurs commence par ceux qui sont autour de la sortie vidéo
Si tu les enlèves pour test autant les changer ils sont plus très jeune fait gaffe aux polarité et vérifie toujours avant la mise sous tension

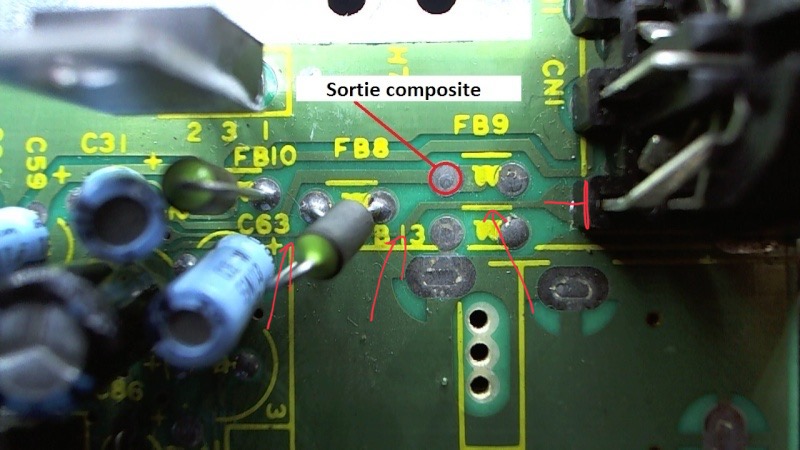

Je viens de voir ça :



C’est une saleté ou une piste est touché ?

Parce que là il y’a bien une piste c-sync en plus :

[toto.65]

Bien vu en effet c’est abîmé !

[Garfield56]

Ont tiens peut-être notre coupable
Gratte un tout petit peu de chaque côté de la piste et test au multi mais normalement c’est coupé
Si coupé répare la piste avec un brin de fil fin ne fait aucun pont avec les pattes de composants voisins.
Tiens moi au jus

[toto.65]

Je pose directement un brin de fil sur la piste que je soude de part et d’autre?

[Garfield56]

Oui c’est ça : met du flux sur le brin,étame le puis flux sur les extrémités gratté de la piste tu étame aussi
Pour finir flux de nouveaux sur le brin et tu soude sur la piste pour la réparer
une pince brucelle ou à épiler peut faciliter grandement la chose
Ça doit ressembler à ça :



Avant de brancher met une photo nette de la réparation.

[toto.65]

C’est noté, je vais faire au mieux . Et en effet, pas de continuité sur cette piste qui va droit à la prise rvb ce qui, en effet, expliquerait mes soucis d’affichage

[Garfield56]

C’est noté, je vais faire au mieux . Et en effet, pas de continuité sur cette piste qui va droit à la prise rvb ce qui, en effet, expliquerait mes soucis d’affichage

Des photos bien nettes aident souvent à voir ce genre de soucis les premières photos etaient un peu floues.
La piste est droite elle va direct à un via ça va le faire tranquille
Nettoie bien à l’alcool isopropyl après la soudure surtout si tu mets du flux.
N’hésite pas à dessouder un ou deux composants condensateurs pour travailler plus aisément tu les remettras après.

[toto.65]

Et voilà, plus qu’à remettre les composants enlevés en place

[Garfield56]

Et voilà, plus qu’à remettre les composants enlevés en place

Attends deux secondes avant de ressouder

[Garfield56]

Il faut que tu affine la soudure 3 afin que les pistes 1 et 2 ne se touche pas sinon ça va mettre le bordel : court circuit etc
Tu peux utiliser la caméra du smartphone pour faire loupe
Tiens le brin avec une pince à épiler sur la partie basse et balaye la soudure vers le haut pour l’affiner nettoie bien la panne de ton fer
Tu as utilisé du flux ?
Ton brin de fil doit être bien droit et ta soudure la plus fine possible c’est important
Tu peux gratter la piste pcb sur 3mm de chaque côté et l’étamage très léger

[toto.65]

Non je n’ai pas de flux, l’étain que j’utilise à de l’âme décapante. J’ai essayé de faire au mieux, mon fer est un peu gros. Par contre j’ai testé au multimètre, la continuité est bonne sur la piste, j’ai touché à côté et il n’y a pas de continuité donc je pense avoir été bon sur la soudure et il y’a environ 1mm entre le fil et le composant d’à côté

[Garfield56]

Je te dis ça car le moindre souci de court-circuit tu risques de tout foutre en l’air console et télé.
Une vidéo pour te montrer la technique :


Tu balaye un côté doucement une fois que ça a pris tu tiens le fil droit et tu balaye de l’autre côté le but du jeu c’est de tirer la soudure sans la surchauffer sinon elle s’oxyde.
Surtout ne pas mettre l’étain sur le fer tu étame gentiment la piste gratté place le brin et tu chauffe en déplacent pour souder

[toto.65]

C’est mieux?

[Garfield56]

C’est mieux?

Oui c’est plus propre
Si au multi c’est clean ça roule test la bestiole

[toto.65]

Alors au multimètre tout est ok, j’ai la continuité depuis le pin de la prise rvb (de la piste réparée), jusqu’aux pins 10 et 11 de l’encodeur. J’ai également contrôlé les composants des pistes d’à côté, je suis bien isolé
Par contre ce n’est pas mieux et même pire, je n’ai plus du tout d’image, mais toujours le son. La tv reçoit bien le signal vu que le message « pas de signal » s’éteint lorsque j’allume la console

[Garfield56]

Ok tu as quoi comme alim ? les régulateurs de tension sont toujours à 5v quand le jeu tourne ?
As tu la possibilité de tester avec un autre câble vidéo ?
Essaie avec l’ancien cxa1145P retire le doucement et bien droit pour pas tordre les pattes
Avant de toucher débranche la console de tout les câble et met l’inter sur on pour vider le jus résiduel et condensateurs.

[toto.65]

L’alim est celle d’origine, les régulateurs ont bien autour de 10v en entrée et autour de 5V en sortie.
Je n’ai pas d’autre câble vidéo sous le coude..

Par contre je me posais une question : la console a déjà été démontée (cire craquée sur la vis des tôles de protection) et cette piste « gratée » mais elle fonctionnait quand même, capricieuse certes.
Une fois la piste réparée, c’est pire. Du coup je me demandais si elle n’avait pas été bidouillée ailleurs et que la piste a été volontairement gratée?

[Garfield56]

Je vais t’envoyer le chéma du câble tu vérifieras que le câblage est correct

[toto.65]

Super merci. Je viens d’essayer avec l’ancien cxa, c’est pareil. Pas mieux, pas pire

[Garfield56]

Super merci. Je viens d’essayer avec l’ancien cxa, c’est pareil. Pas mieux, pas pire

Bon j’ai un peu furter de mon côté et la piste coupée à été faite volontairement (d’usine certainement) tu n’est pas le seul à avoir une carte comme ça Il faut que je regarde les mienne si j’ai la piste coupée comme toi

Ce qu’il faut faire maintenant :
Enlève le brin de fil que tu a soudé sur la piste ensuite il faut creuser du côté des condensateurs audio ce qui peut expliquer cette histoire d’image qui s’affiche avec le casque branché…
Un remplacement des Condo C24 et c1 en premier puis test si pas de résultat remplacement Condo complet.
Nos cxa1145p et câble RGB sont fonctionnels normalement donc il faut se concentrer sur les condensateurs

Tiens moi au jus.

[toto.65]

Bon , j’aurais au moins appris à réparer une piste
Ok je vais me procurer des condos, je pense que je vais me faire la liste et tous les commander, je commencerais par ceux que tu m’as dit. Je te tiens au courant dans les jours qui suivent.
Merci

[Garfield56]

Bon , j’aurais au moins appris à réparer une piste
Ok je vais me procurer des condos, je pense que je vais me faire la liste et tous les commander, je commencerais par ceux que tu m’as dit. Je te tiens au courant dans les jours qui suivent.
Merci

+1 pour la piste
Du flux de qualité,tresse à dessouder et une station soudure genre yihua te permettront de bien t’amuser
Tu as les fer Pencil mais une station c’est vraiment mieux avis perso.

[toto.65]

Je ne suis pas du tout dans l’électronique, de base je suis peintre aéronautique mais j’aime bien faire les choses moi même, la satisfaction et l’apprentissage.
Du coup mon matos est un fer à souder « castolin » de chez Brico pipeau et étain 60/40 avec 2% de flux. Pour déssouder je me suis procuré une seringue. C’est léger mais pour le moment ça le fait
