Dreamcast VA0 avec LED qui clignote

Message par **Brakvader** » mar. 15 avr. 2025 11:35

Dernier message de la page précédente :

darius a écrit : mar. 15 avr. 2025 05:41 j'ai ce composant en stock et je peux le flasher

Ok je note, mais je préférerais le faire moi même, sauf si je peux pas évident.

Message par **darius** » mar. 15 avr. 2025 12:12

le plus simple est d'avoir un support sur une dreamcast et le flasher sur la console , j'ai jamais essayé autrement

Message par **ezechielxae** » mer. 16 avr. 2025 00:00

le tl866 il faut un adaptateur spécifique et le modifier

Message par **darius** » mer. 16 avr. 2025 07:55

c'est cet adaptateur que j'ai sur la dreamcast pour flash et test:)
les dreamcast coutaient rien quand j'ai fais monter ca

Message par **Jutige** » dim. 20 avr. 2025 14:43

Question VA2.1 : savez-vous si elle est compatible avec region changer pour forcer en PAL par exemple ?

Message par **titifayls** » dim. 20 avr. 2025 16:36

Les données de région sont stockés sur une autre puce donc ça ne devrait posé aucun soucis

Message par **ezechielxae** » dim. 20 avr. 2025 18:52

Jutige a écrit : dim. 20 avr. 2025 14:43 Question VA2.1 : savez-vous si elle est compatible avec region changer pour forcer en PAL par exemple ?

Change carrément le bios, c'est plus rapide. La pcb de DragonCity est simple a poser, si tu manipules bien ton fer

Message par **darius** » dim. 20 avr. 2025 19:24

le bios va changer la frequence ?

Message par **Jutige** » dim. 20 avr. 2025 19:33

ezechielxae a écrit : dim. 20 avr. 2025 18:52
Jutige a écrit : dim. 20 avr. 2025 14:43 Question VA2.1 : savez-vous si elle est compatible avec region changer pour forcer en PAL par exemple ?
Change carrément le bios, c'est plus rapide. La pcb de DragonCity est simple a poser, si tu manipules bien ton fer

Bah justement j'en ai posé un et je me suis raté.
Ce qui m'ennuie c'est de couper une piste donc pas de retour arrière.
Y a pas de moyen de mettre un simple freezone au pire ?

Message par **darius** » dim. 20 avr. 2025 19:53

peut etre une puce 5 fils si y'a tout les points ?

Message par **Jutige** » dim. 20 avr. 2025 21:41

Bah justement ce n'est pas gagné. Rien que le CE502 je l'ai trouvé à l'arrière de la carte mère.
Je n'ai pas trouvé le D501.
je peux vous montrer les photos éventuellement.

Message par **darius** » dim. 20 avr. 2025 22:33

tu peux aussi chercher le 3,3V et le 5V avec un voltmétre
mais faut trouver le D501 !

Message par **ezechielxae** » lun. 21 avr. 2025 01:37

Jutige a écrit : dim. 20 avr. 2025 19:33
ezechielxae a écrit : dim. 20 avr. 2025 18:52
Jutige a écrit : dim. 20 avr. 2025 14:43 Question VA2.1 : savez-vous si elle est compatible avec region changer pour forcer en PAL par exemple ?
Change carrément le bios, c'est plus rapide. La pcb de DragonCity est simple a poser, si tu manipules bien ton fer
Bah justement j'en ai posé un et je me suis raté.
Ce qui m'ennuie c'est de couper une piste donc pas de retour arrière.
Y a pas de moyen de mettre un simple freezone au pire ?

montre nous es dégâts; aussi bien c'est rien, c'est récupérable

Message par **darius** » lun. 21 avr. 2025 08:46

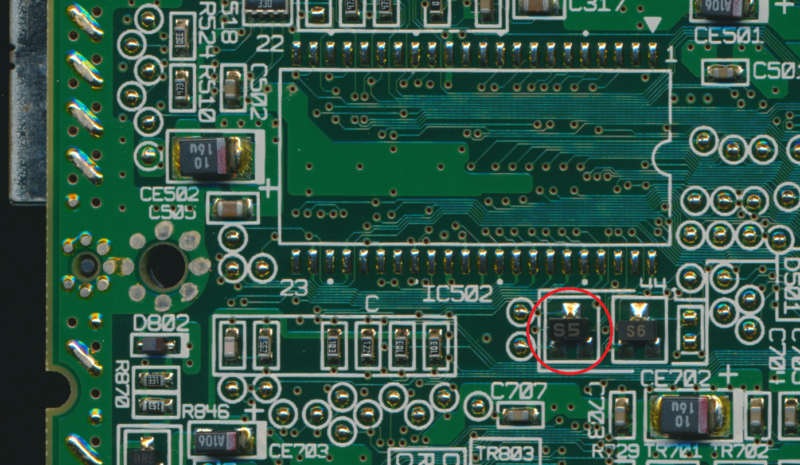

on a trouvé le D501 pour les VA2 donc fil vert

pour le fil jaune ca serait au méme endroit que les autres modeles sur le bios
reste a identifier au voltmétre le fil orange (3,3V) le fil rouge (5V) et le fil noir (la masse

)

donc a priori les VA2 sont dezonables avec une puce de VA1

Message par **ezechielxae** » lun. 21 avr. 2025 08:53

céest qui ic502 ?

sinon pour les point alternatif, il y a tout sur dragon : https://dragoncity17.wordpress.com/2018 ... reamshell/

Message par **darius** » lun. 21 avr. 2025 09:20

ezechielxae a écrit : lun. 21 avr. 2025 08:53 céest qui ic502 ?

sinon pour les point alternatif, il y a tout sur dragon : https://dragoncity17.wordpress.com/2018 ... reamshell/

c'a m'a l'air d'etre l'emplacement du bios fraichement demonté

ha bha nan : le bios c'est IC501 ?!?!

Message par **darius** » lun. 21 avr. 2025 11:12

voila le plan pour mettre une puce VA1 sur une dreamcast VA2

mais c'est theorique ! personne n'a testé

et l'IC502 c'est le bios sur les VA2

Message par **Jutige** » lun. 21 avr. 2025 11:16

darius a écrit : lun. 21 avr. 2025 08:46 on a trouvé le D501 pour les VA2 donc fil vert

pour le fil jaune ca serait au méme endroit que les autres modeles sur le bios
reste a identifier au voltmétre le fil orange (3,3V) le fil rouge (5V) et le fil noir (la masse )

donc a priori les VA2 sont dezonables avec une puce de VA1

J'avais trouvé le CE502, il est sur l'image plus en haut à gauche. Tu confirmes ?

Message par **Jutige** » lun. 21 avr. 2025 11:17

Ah bah ouitu confirmes !

Génial, on a tout !
Du coup, tu peux ajouter un autre Freezone

Merci à toi

Message par **Jutige** » lun. 21 avr. 2025 11:18

Et bien, on va voir mais c'est vrai que la carte mère semble vraiment différente des modèles VA0 et VA1. Même la tole en métal est différente.

Message par **darius** » lun. 21 avr. 2025 11:42

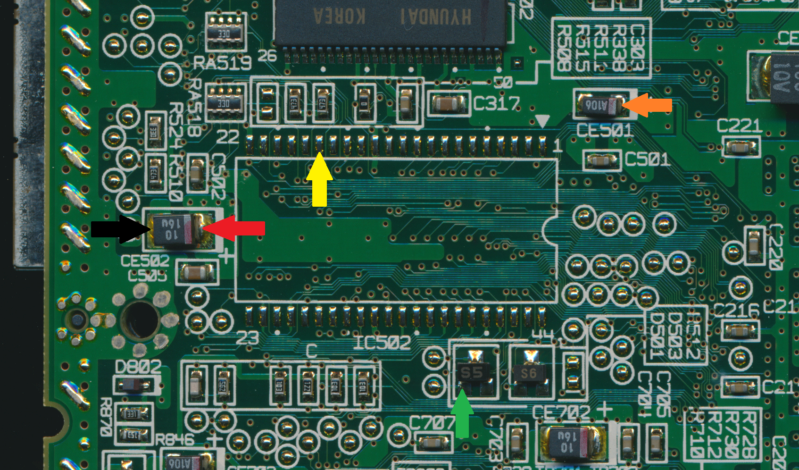

voila le plan pour la VA2

Message par **Jutige** » lun. 21 avr. 2025 11:44

On va jouer au beta testeur. Ca va pas chauffer si la puce se trouve au verso du PCB ?

Message par **darius** » lun. 21 avr. 2025 12:08

elle chauffe pas : comme presque toutes les puces elle ne s'allume que quelques secondes a l'allumage !

Message par **Jutige** » lun. 21 avr. 2025 12:54

Parfait !

J'aurais juste une requete stp : peux-tu me mettre un fil jaune plus long ? Car je vais le pin 28 côté front. La puce sera donc sur l'arrière.

Message par **darius** » lun. 21 avr. 2025 14:36

tu veux pas souder sur le bios ? c'est le plus simple hein !
parceque passer un fil d'un coté sur l'autre sans l'ecraser sur la masse c'est chiant !

Message par **Jutige** » lun. 21 avr. 2025 15:09

Sur l'arrière, je ne sais pas si je vais pouvoir souder correctement.
Ecoute, t'embête pas on va essayer Et au pire, je changerai de fil pour un plus long.
