Sega saturn ne démarre pas

[Thomas21490]

Bonjour

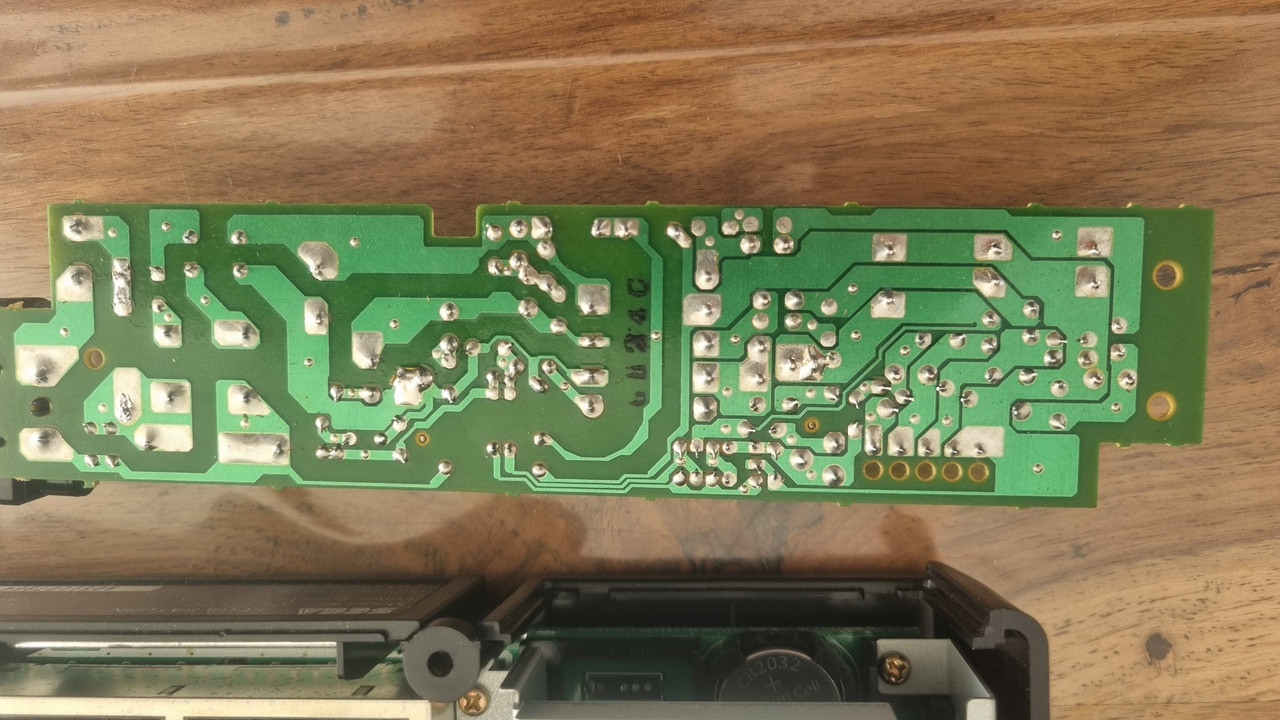

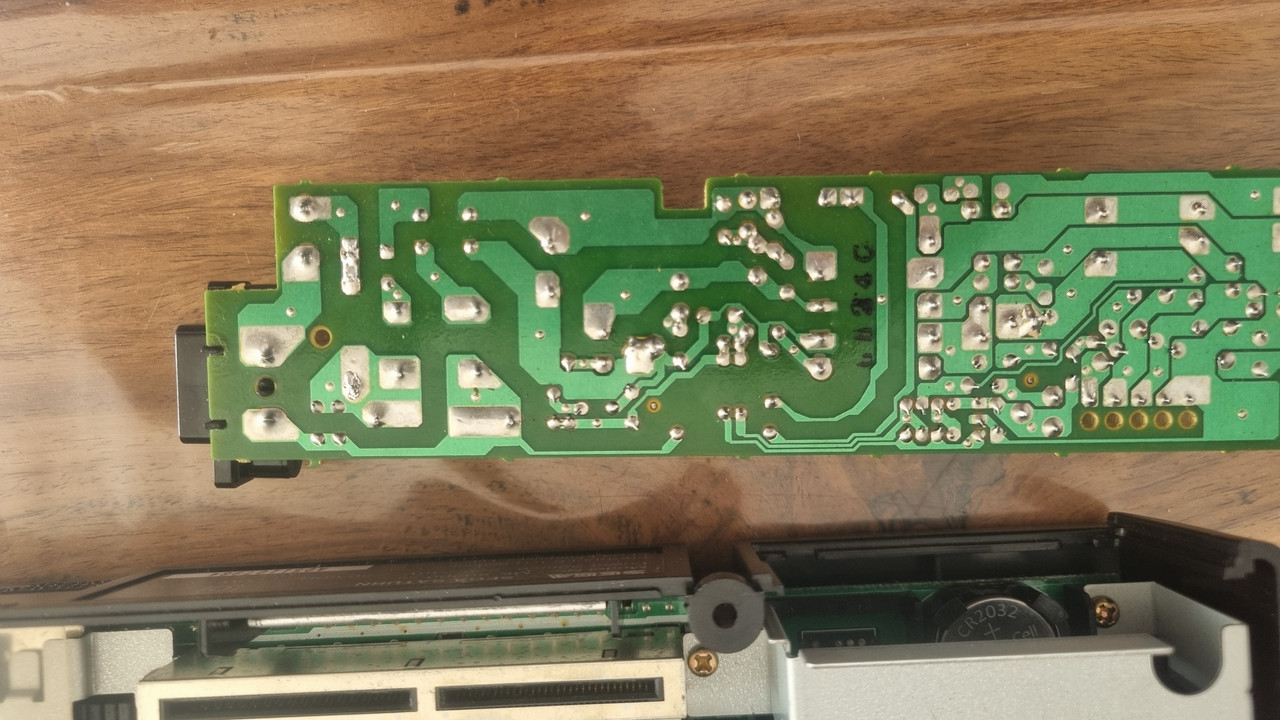

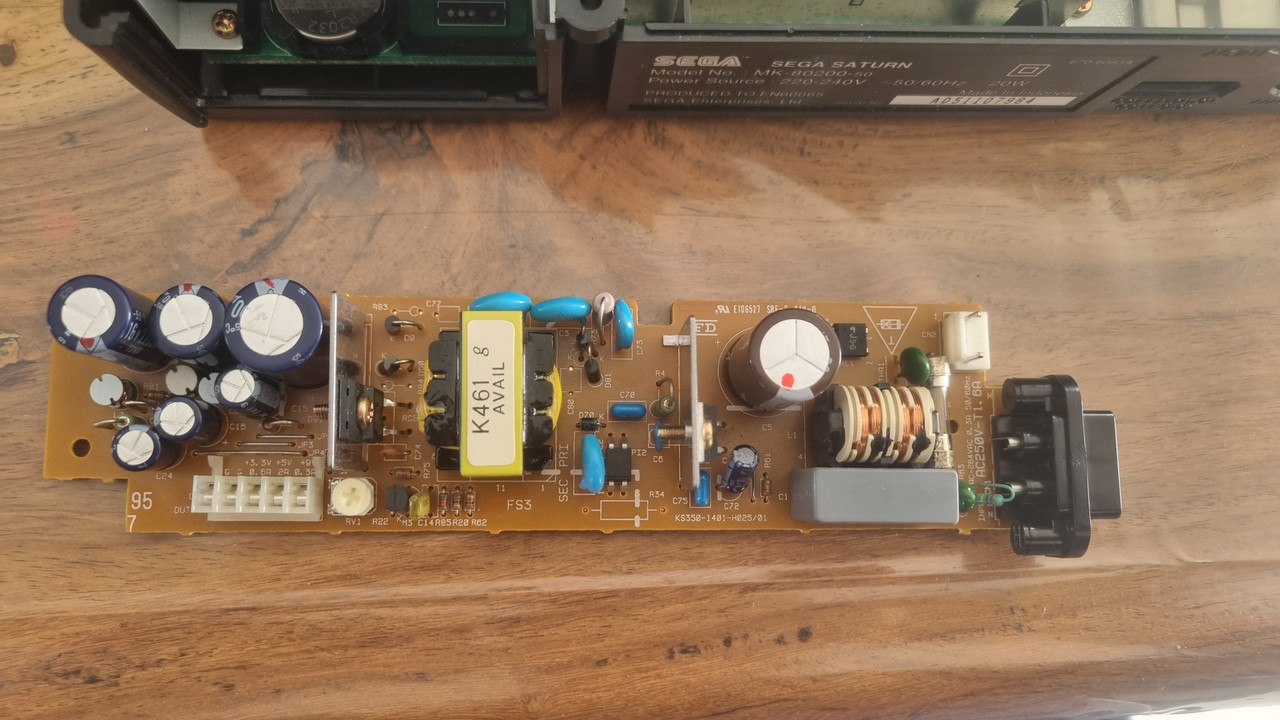

Je viens de faire l'acquisition d'une Sega saturn Europe état hs ne démarre pas.

J'ai parcouru pas mal le forum pour trouver une solution mais sans succès

Le fusible F1 était hs je l'ai donc remplacé

Au branchement le fusible crame direct .flash vert

J'ai vu comme quoi VR1 peut être hs . Comment le tester ? Visuellement il es propre.

Aucun condos gonflés à première vue et pas de flash sur la carte

D'autres piste?

Merci à vous

[Thomas21490]

Doit je avoir de l continuité sur VR1 ? Car je n'en ai pas..

[totoche_b]

Salut,
Je crois qu'il y a des infos sur cette alim:
viewtopic.php?f=163&t=7072&p=182874#p182874

[Thomas21490]

J'ai pourtant bien checker mais rien vu

A part problème de chauffe etc

[Thomas21490]

J'ai pourtant bien checker mais rien vu

A part problème de chauffe etc

[anthodu29]

Salut,
Non pas de continuité sur VR1 quand il est bon.
La continuité varie selon la tension jusqu'à mettre en Court-circuit pour faire sauter le fusible (comme mettre du 220V sur une alim 110V)

Si tu n'a pas de continuité sur VR1 en circuit , R63 doit être Ok.
Tu as testé si tu avais une continuité sur RC1 ? Tu ne dois pas en trouver, sinon HS.

Sinon tester Q1 également

[Thomas21490]

Rc1 j'ai 4 broche j'ai que de la continuité entre + et - dessus c'est normal?

Je ne vois pas de Q1

Sur R63 j'ai 180 kOhms

[darius]

moi je tenterais deja de remplacer le top202 par un top224 !

question idiote : tu a l'isolant transparent entre la tole et le dessous de l'alim ?

le RC1 c'est un pont de diode , tu dois tester dans les 2 sens chacun des 4 cotés
a chaque fois ca doit passer un peu dans un sens et pas du tout dans l'autre

faudrait un petit dessin car si tu connais pas tu peux pas comprendre ...

[Thomas21490]

Merci de ces retours express

Yep j'ai l'isolant

Rc1 entre + et - il y a continuité

En effet je n'y connai vraiment rien

[darius]

https://www.flipperfrance.com/threads/t ... ode.22363/

[Thomas21490]

Je vais tester ceci. Parcontre mon + et - sont pas placé comme le croquis du mec

[darius]

sont normalement a 2 angles opposés en diagonale

[Thomas21490]

De mon côté non il sont du même coté

[Thomas21490]

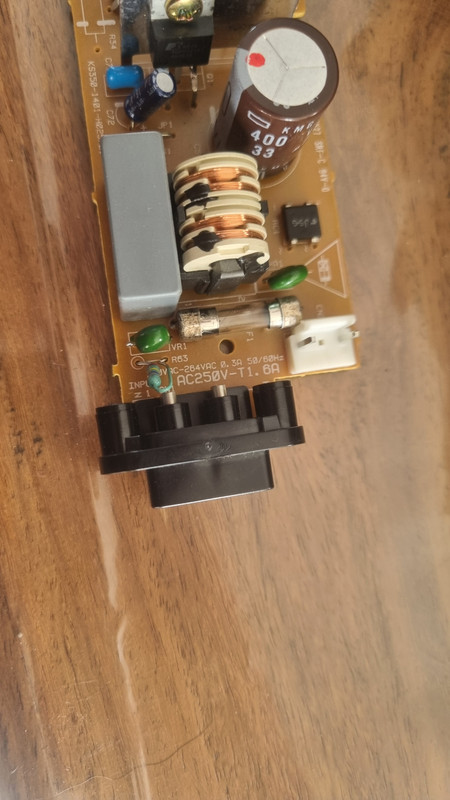

J'ai trouvé Q1 il a une sale tête non? Et quand je me met sur les 2 bornes exterieur j'ai un tout petit bip de continuité qui dure 1 micro seconde

[Thomas21490]

[darius]

c'est le top 202 qu'il faut remplacer par un top 224

sur l'alim suivante ca fait cette panne totale
sur celle ci ca fait normalement une panne thermique mais il a pu lacher a force de chauffer !
faut le changer et ajouer un condo sur toutes les alim de ce modele !

[Thomas21490]

Test de continuité


Ok = continuité
Nok = pas de continuité



Quand tu parle de rajouter un condo .
A quel endroit?

[darius]

j'ai un kit dispo !

kit SAT alim V1.2 pal = 6€ (a nouveau dispo ! )
le TUTO est en cours

+ 2€ de lettre suivie ca peut partir lundi

[Thomas21490]

Aller feu .
Et sur ton tuto ou est l'ajout du condo sur la photo jessai de comparer avec ma carte je ne vois pas

[darius]

en vert en bas de l'image

[anthodu29]

Ok donc court-circuit sur la partie redressé

Q1 c'est le TOP202YA à 3 pattes fixé au radiateur.

Les principaux suspect : Q1 - C5 - RC1

Il faut les enlever et tester pour être sûr.

Édit (pas vu les messages avant):
Bon Q1 ducou

[Thomas21490]

Donc conso à mettre ici

[darius]

exactement !

2 , reservé Thomas21490 , 8in LS ,

tu va faire un post pour confirmer ,
puis ton paypal en respectant bien mes 3 conditions

t'a testé ton inter marche/arret ?

[Thomas21490]

J'ai essayé de tester rc1 continuité suivant le lien ok
Parcontre j'ai pas les mV
Je doit avoir 10mV entre chaque mesure
Je ne sais pas si je m'y prend vraiment bien..

[Thomas21490]

Il se test comment le marche arret?
Car si je fais continuité j'ai beau appuyer dessus j'en obtient pas



Édit
Autant pour moi j'ai de la continuité lors de l'impulsion
