Je commence la restauration d'une Saturn Jap VA SG.
Diagnostic initial ? Ne s'allume pas du tout.

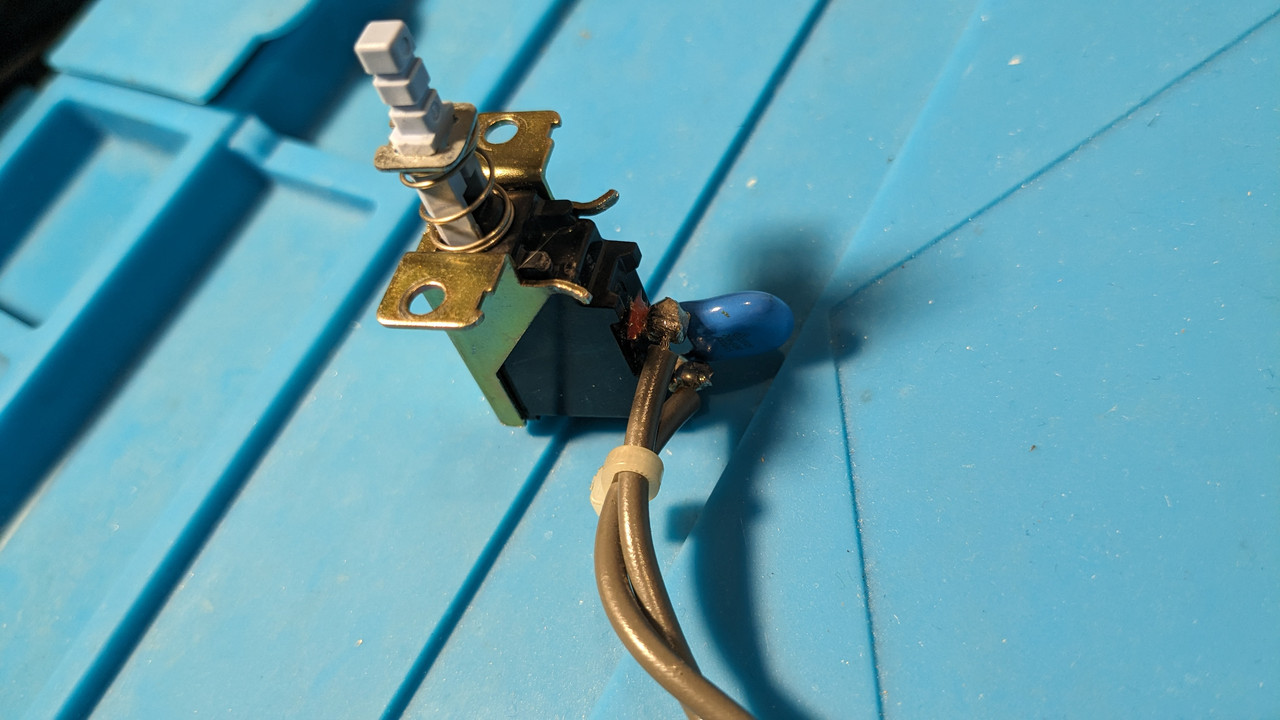

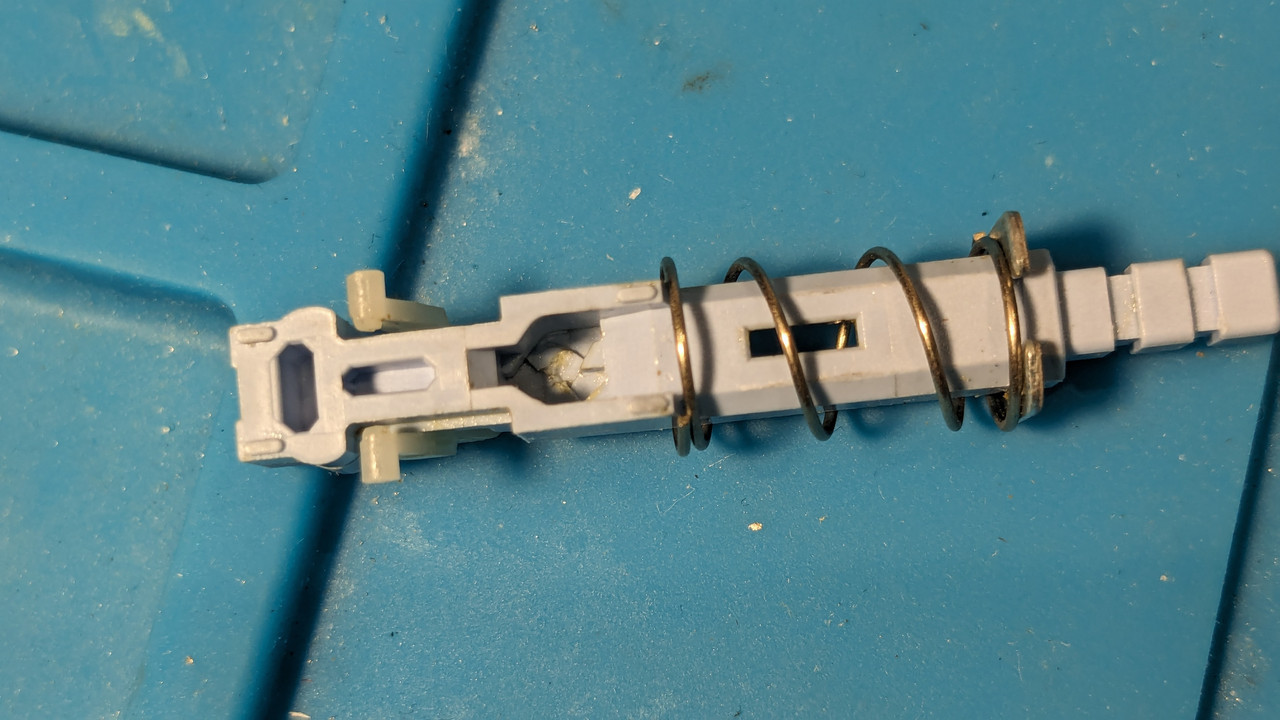

- 1er constat : le switch on/off est cassé.
Il ne se maintient pas en position on.
=> Changement par un modèle récupéré sur Ali.
- ensuite, changement d'alimentation
Par une PSU venant aussi d'Ali. Les voltages sont ok.

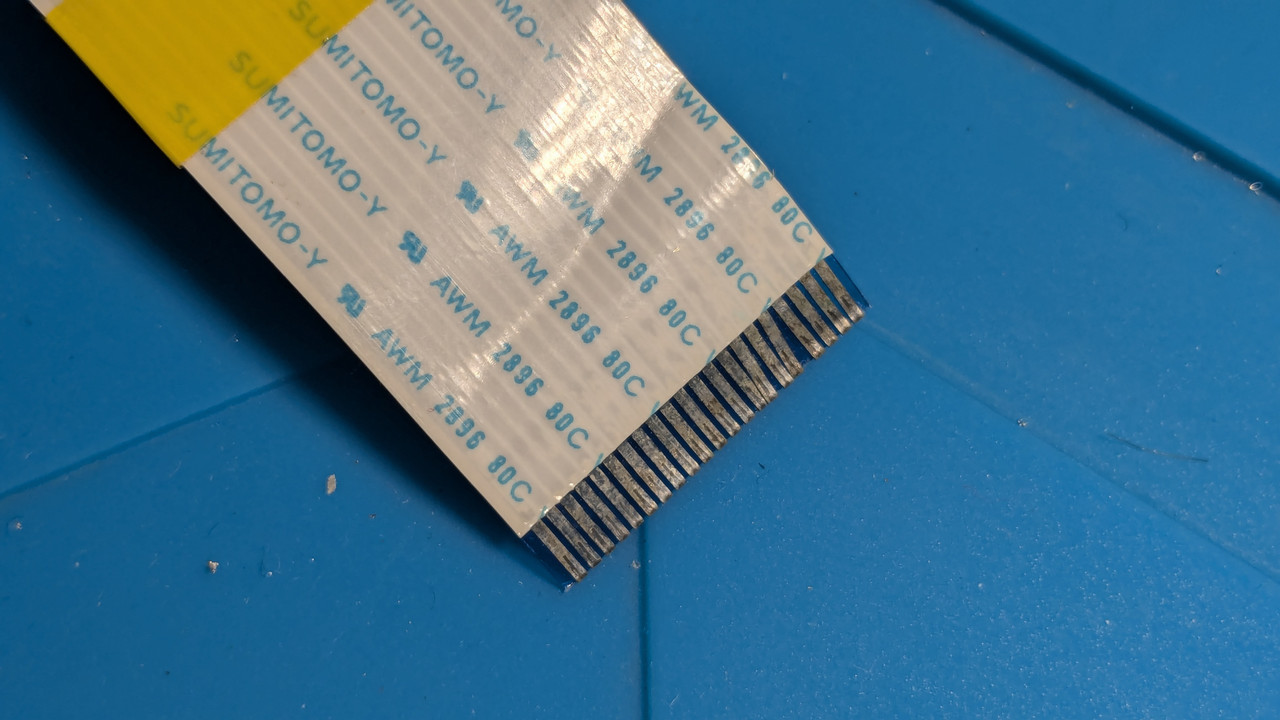

- changement du câble ruban 21pin dont certains se touchaient.
- j'ai changé 2 condensateurs mais les condo de Saturn sont une galère sans nom à dessouder... Je regrette les SMD de la V1...

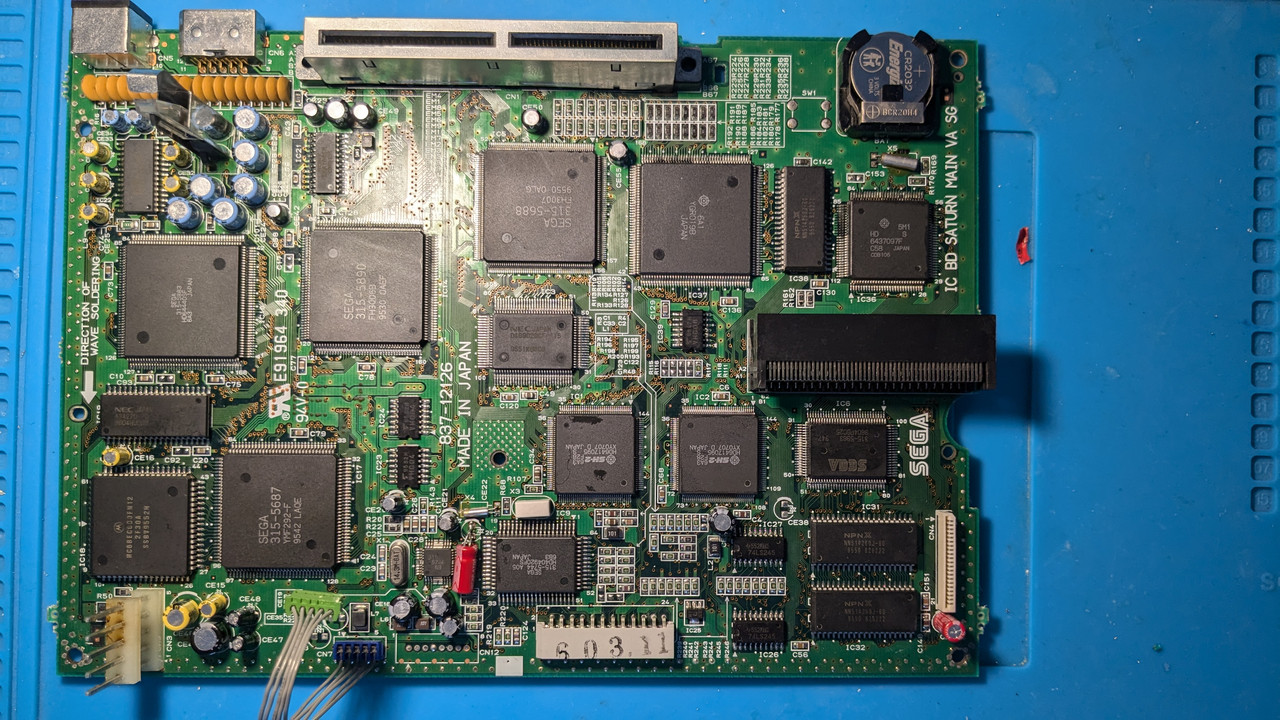

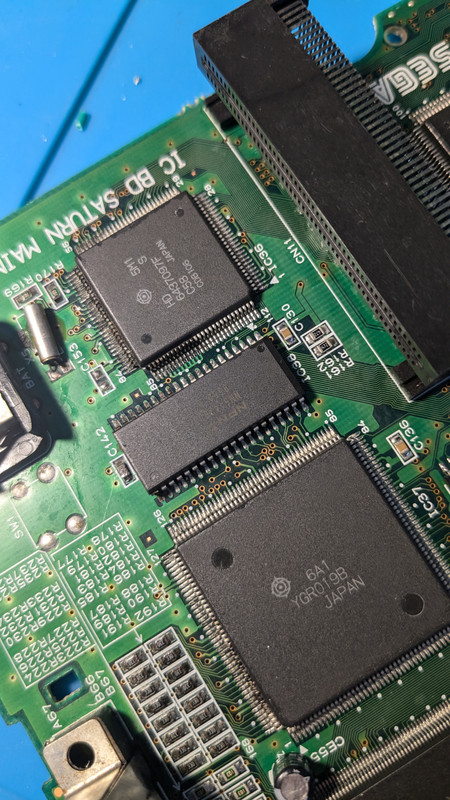

- j'ai des traces noires sur la PCB pas loin du logement de la pile. Les pistes sont ok.
- j'en suis là :
Ça boot sans l'animation "Saturn" en 3D.
Pas moyen de faire reconnaître le lecteur CD.
J'arrive à lancer une carte Saroo le lecteur branché mais pas quand il est ôté.
Merci de votre aide. Je continie à changer les condensateurs ? Lesquels en priorité ?
Le bloc CD ? Je n'en ai pas d'autres à essayer. Mais le Fenrir ne marche pas non plus...
Quels sont les voltages attendues sur le câbles d'alimentation du CD, sortant de cn7 ?
Merci encore !
