[MD1] Montage switchless sur IC BD M5 PAL

[Gruichon]

Hello,

besoin d'un petit avis sur le montage d'un switchless que je n'arrive pas à utiliser :

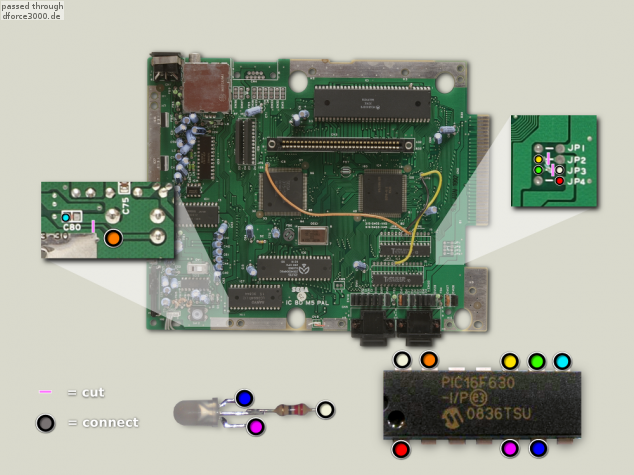

j'ai bien suivi le montage de Champi pour une carte IC BD M5 PAL :

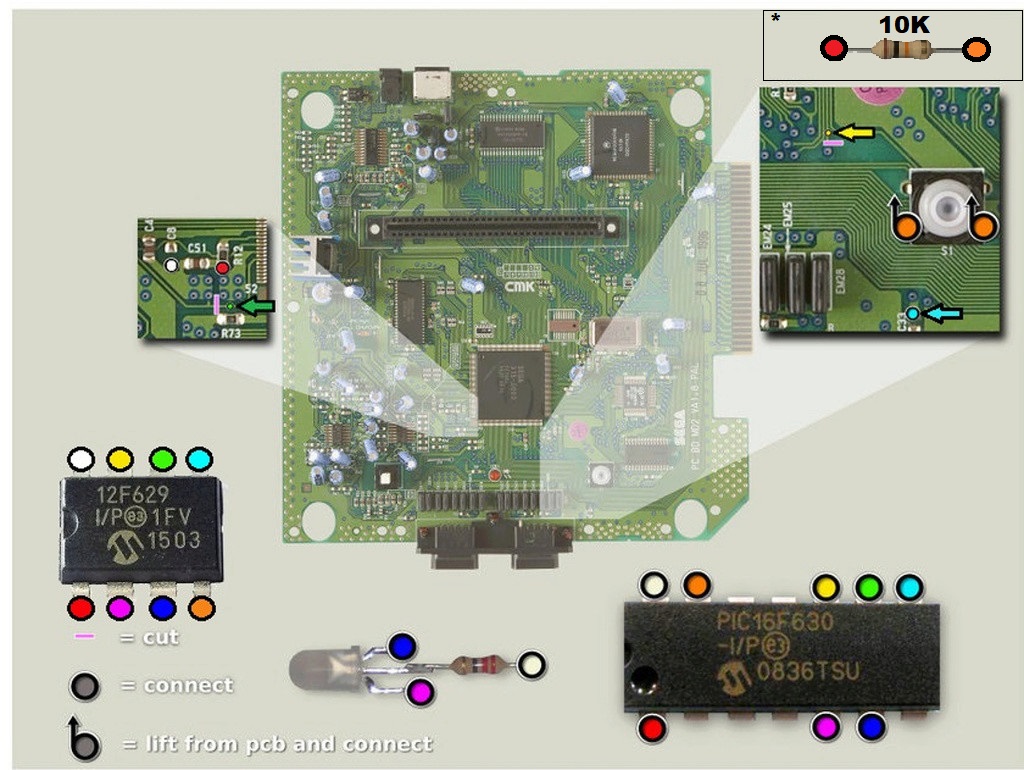

Appliqué sur les nouvelles puces au niveau des couleurs :

La piste au dos est bien coupé (vérifié au testeur de continuité avant et après, ainsi que les deux piste JP2 et JP3
La resistance directement soudé au centre de la diode puis raccrodé au JP3 de droite puis un second fils du JP3 de roite au pin 1 (blanc de la puce) et ensuite sur le JP3 de droite.
Le JP2 de gauche au pin 2 (jaune de la puce)
Le JP3 de gauche au pin 3 (vert de la puce)
Le JP4 de droite au pin 5 (rouge de la puce)
Au dos de la carte le point gauche du C80 au pin 4 (bleu cyan de la puce)
puis la pathe du reset au dos de la carte au pin 8 (orange de la puce)
La pin 6 de la puce (rose) sur la pate gauche de la diode
La pin 7 de la puce (bleu marine) sur la pate droite de la diode.

La diode s'allume rouge, la console reste en mode US (60Htz anglais) et le reset ne fait rien ni en appuis long ni en appuis cours...
J'ai du merder un truc mais là...

[titifayls]

Salut , donc ta carte mère est une M5 , pas la peine de mettre celle de la MD2.
Ta puce viens de chez Dada ? 12f629 ?

Fait nous une ou plusieurs photo de ton montage

[Gruichon]

La Puce vient bien de chez Darius, je regarde pour faire des photos demain. Mais c'est un peu le bordel dans les fils ^^Je suis loin d'être aussi bon que sur les tutos du forum ^^

[titifayls]

Ok mais a première vu tes numéros de pin ne sont pas les bons ... L'encoche de la puce indique le haut , et on commence toujours a gauche pour le 1 . Même principe pour la grande puce avec le point indiquant le 1

Tu as rajouté la résistance de 10kohm entre le rouge et le orange ?

[darius]

y a t'il un condensateur sur les jumpers ?

[Brakvader]

y a t'il un condensateur sur les jumpers ?

Y a-t-il un pilote dans l'avion ? Lool
Y a-t-il un flic pour sauver la reine ?

[darius]

y a t'il un condensateur sur les jumpers ?

Y a-t-il un pilote dans l'avion ? Lool
Y a-t-il un flic pour sauver la reine ?

eux on les garde mais le condo faut le virer

[Gruichon]

Hello,
pas de condo sur ce model de carte mère sur les jumper. Ou alors le mien été déjà retiré par l'ancien proprio.
@Titifyls j'avais bien monté la résistance entre le rouge et le orange au début. J'ai essayé de la retirer mais aucun changement.
Voila les photos de mon Franken montage ^^

[titifayls]

Ok alors remet la résistance de 10k , allumé ta console et reste appuyer longtemps sur le reset , normalement les couleur de zone devrait défiler une à une

[Gruichon]

J'ai bien remis la resistance mais rien ne change...
Mon "cablage" est bon pour toi?

[Brakvader]

y a t'il un condensateur sur les jumpers ?

Y a-t-il un pilote dans l'avion ? Lool
Y a-t-il un flic pour sauver la reine ?

eux on les garde mais le condo faut le virer

C'est sûr, de bonnes rigolade, le bon temps lol.

[Brakvader]

Alors moi je serai d'avis de refaire tes soudure de ta puce, c'est pas joli joli. Dans le doute, surtout une ou 2 qui ne font peut être pas contact.

[titifayls]

J'allais le dire aussi bien refaire les soudures . Retire les fils de te puce et commence a etamer les pattes avec une petite boule , puis en rechauffant ta boule insérer ton fil

[Gruichon]

Hello,
j'ai refais les soudures :
Avant :



Pendant :



Après :



Même resultat.
Pour en avoir le coeur net (au cas ou le reset serait KO), j'ai desoudé les points sur la CM, refais la piste coupé au dos et ai ponté les jumper 1 et 4 pour simulé une jap. La console démarre bien en Jap 60 Htz et le reset fonctionne.
Pour la diode j'ai pointé directement sur les pin du fils d'alimentation de la diode d'origine (qui s'allume en vert).

Quelqu'un aurait une autre idée?
Incompatible avec mon model de CM vous pensez?

[titifayls]

Hello,
j'ai refais les soudures :

Même resultat.
Pour en avoir le coeur net (au cas ou le reset serait KO), j'ai desoudé les points sur la CM, refais la piste coupé au dos et ai ponté les jumper 1 et 4 pour simulé une jap. La console démarre bien en Jap 60 Htz et le reset fonctionne.
Pour la diode j'ai pointé directement sur les pin du fils d'alimentation de la diode d'origine (qui s'allume en vert).

Quelqu'un aurait une autre idée?
Incompatible avec mon model de CM vous pensez?

Tu veux me l'envoyer que je te règle le problème ? En même temps si tu veux d'autres mod comme DFO , IGR , alésage ....

[Gruichon]

Hello,

C'est super sympa mais je suis un peu obstiné^^ Je vais finir par y arriver y a pas de raison. J'arrive à comprendre le fonctionnement et le cablage faut juste que je prenne du temps dessus sans faire 3 trucs en même temps avec les gamins.
L'alésage est déjà réalisé avec une dremel en douceur. Par contre c'est quoi les mod DFO et IGR?
Actuellement la console tourne sur une TV HD Sony Bravia directement avec son cable d'origine. Le rendu est vraiment bon.

[titifayls]

Comme tu veux , l'IGR c'est pour l'utilisation du Switchless depuis la manette 1 . Le DFO c'est pour avoir les vraies fréquences d'affichage

[Gruichon]

Hello, j'ai tout démonté et refais de éros avec des nouveaux fils. Le Switchless fonctionne. Je devais avoir un souic sur l'un des fils certainement coupé à un endroit. Merci pour vos idées en tous cas!

[darius]

haaa ! bha ca fait plaisir de savoir que mon matos fonctionne

[titifayls]

Nickel

[Gruichon]

Je n’en ai pas douté j’ai cherché côté montage sans penser qu’un fils pouvait être défaillant... la base pourtant.
