[Console PONG] qui pour transformer le signal RF en composite?

[Guiguile]

Bonjour à tous,

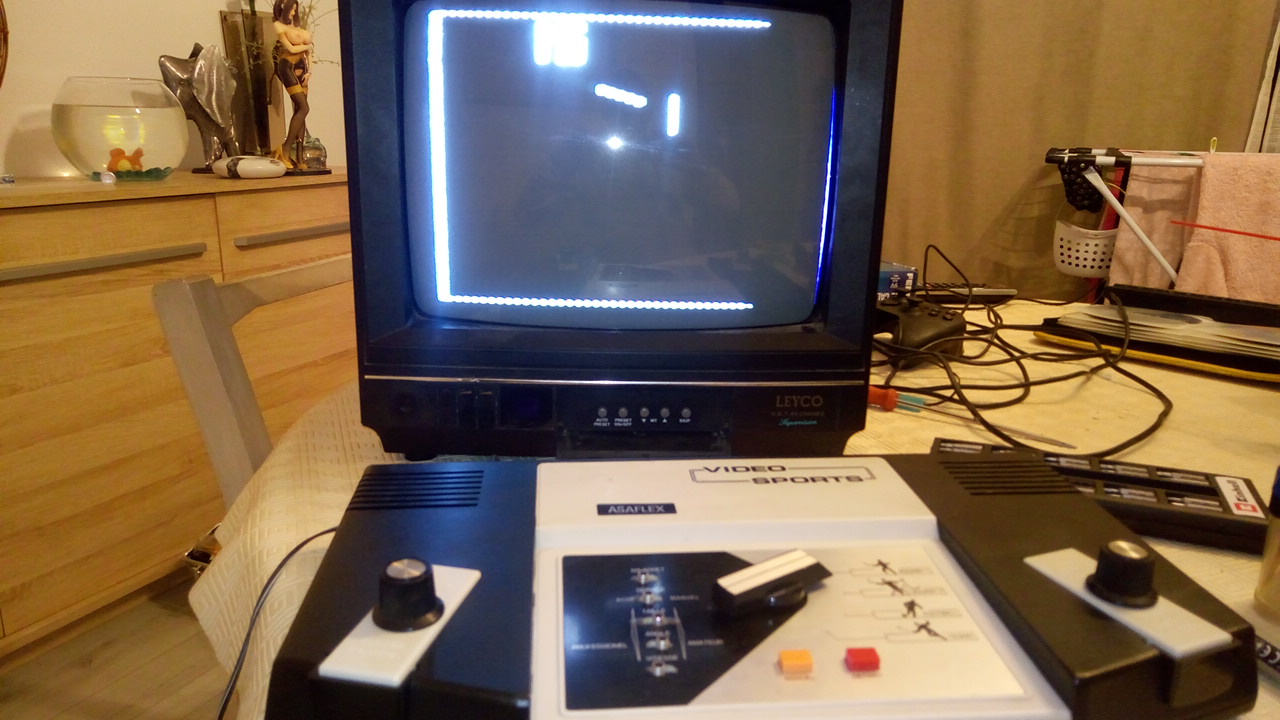

J'ai acheté aux puces dimanche un PONG en boite 10 balles.



ça a 45 ans et il y a un plaisir de dingue a jouer avec cette vieillerie ...Surtout avec une bonne bande son heavy metal, vu que le pong n' emet que des Bips de rebond.

Problème : ma tv est capricieuse. Parmis les soucis : Trouver et stabiliser le bon cannal (46 uhf) est une vraie galère. La vieille tv catho va retourner au garage d'ici peu. Donc une modification de la sortie video serait judicieuse .

Quelqu'un a des compétences en modif de signal antenne en composite? Une experience vécue ?

https://lesdocs.fr/composite-pong-hanimex-7771/

https://zonadepruebas-org.translate.goo ... r_pto=wapp

[titifayls]

Salut , faudrait ouvrir et voir le type de chip vidéo si non ça va être compliqué car y a pas l'air d'avoir de mod pour se type de console

[darius]

la sortie est toujours en composite puis passe dans un modulateur qui le change en RF , jaut juste repérer les bons fils

[titifayls]

Suis pas certain que ça fonctionne a 100% pour tout mais dans tout les cas faut démonter

[Guiguile]

Voici une photo, car je l ai démontée dimanche. Ça vous aide? Le cpu est un AY-3 -8500 de Texas inst.
Donc un mod possible?




★ Est ce que les tv genre sony kdl 32w4000 de 2008 ont un tuner analogique pour jouer a cette Pong?

[Guiguile]

la sortie est toujours en composite puis passe dans un modulateur qui le change en RF , jaut juste repérer les bons fils

je sais pas pourquoi mais je pense que tu es très familier de cette génération tv/ console

[darius]

je sais pas pourquoi mais je pense que tu es très familier de cette génération tv/ console

hé bha nan !
en 75 j'ai passé 10mn sur un pong avant de partir a l'armée mais ca m'avait pas plu (l'armée non plus )
j'ai vraiment commencé les JV le 20 novembre 2000 pour mon 45eme anniv' , avec ace combat 2 et une ps1

fais nous une photo de l'autre face et identifie les fils , enfin surtout la sortie , qu'on remonte le courant

[drkfcc31]

je sais pas pourquoi mais je pense que tu es très familier de cette génération tv/ console

hé bha nan !
en 75 j'ai passé 10mn sur un pong avant de partir a l'armée mais ca m'avait pas plu (l'armée non plus )
j'ai vraiment commencé les JV le 20 novembre 2000 pour mon 45eme anniv' , avec ace combat 2 et une ps1

fais nous une photo de l'autre face et identifie les fils , enfin surtout la sortie , qu'on remonte le courant

Du haut de mes 53 ans, je pensais faire partie des dinosaures !!!
Mais nan !! En fait, je suis un jeunot !!
Par contre, j'ai commencé en 1983 avec un Mo5 et j'ai adoréééééé (tout comme j'adore "La 7ème compagnie" )

[Solo]

j'ai vraiment commencé les JV le 20 novembre 2000 pour mon 45eme anniv' , avec ace combat 2 et une ps1

Mais... Mais alors... Tu t'es trompé de nom pour le domaine !

darius-ps1.com

Ouaih non, ça le fait pas

@Guiguile : viewtopic.php?p=373805#p373805

[darius]

darius-playstation.com ... ouais mais nan : ca le fait pas non plus

[Guiguile]

@Guiguile : viewtopic.php?p=373805#p373805

solo: je n'ai pas trouvé et compris le renvois sur le topic
?
Une des pong de nos amis a été moddé rgb?

[Solo]

Nope, c'était juste pour dire que tu t'es trompé de bonhomme

darius est allergique à Pong et de mon côté j'en possédais une belle

Je regrette de l'avoir vendue, mais je n'irais pas en racheter une pour autant. C'est un paradoxe

[Guiguile]

je sais pas pourquoi mais je pense que tu es très familier de cette génération tv/ console

hé bha nan !

fais nous une photo de l'autre face et identifie les fils , enfin surtout la sortie , qu'on remonte le courant

mais il me semble que tu connais bien les tvs de cette époque? Tu les reparais?

Voici les photos:

[darius]

mais il me semble que tu connais bien les tvs de cette époque? Tu les reparais?

ho ! plutot bien vu

mon tout premier taf a 15 ans c'etait les circuits imprimés , j'ai taté de toutes les methodes artisanales de l'epoque pour imprimer , graver , etamer , placage de l'or par electrecité pour les contacts
ensuite , comme j'etais bon soudeur , j'ai fait de l'assemblage de carte mére , enfin la partie que les machines ne savait pas faire , comme la pose des transfo et des nappes et assembler tout ca dans la caisse en bois
puis j'ai travaillé chez un depanneur télé mais sans aucune etude theorique je ne faisais que changer les elements qu'on me disais de changer

mais comme j'etais un peu soupe-au-lait et sur de trouver du boulot le lendemain , j'envoyais chier les patron au premier mot de travers
du coup certains emplois n'ont duré que quelques jours ou 1 mois max ,
j'ai fais pal mal de job dans l'electrecité batiment aussi , puis modification de robot soudeur

donc en gros j'etais cableur mais pas depanneur

[Brakvader]

Salut,
Peut être une piste ici.
https://www.gamopat-forum.com/t120708-c ... se-antenne


Tu peux peut être t'inspirer de ça aussi.


Mais en gros il faudrait le pinout du processeur si c'est lui qui génère le signal vidéo, regarde où sort la prise rf et tu suis les pistes.

[hkcisonline]

Voici une photo, car je l ai démontée dimanche. Ça vous aide? Le cpu est un AY-3 -8500 de Texas inst.
Donc un mod possible?




★ Est ce que les tv genre sony kdl 32w4000 de 2008 ont un tuner analogique pour jouer a cette Pong?

Il y a un gars qui à priori propose quelque chose, du moins une piste pour travailler avec le AY-3-8500 et lui faire faire du RGB :

https://github.com/exrom/rgbpong

[Guiguile]

Cela prouve de toute évidence que cela est possible...
Mais entre savoir souder/braiser et comprendre ce github, le mettre en pratique...cela depasse ma compréhension et compétences ...

[brochi]

Avec un AY-3-8500 il n'y a pas besoin de reprendre le signal RF, il faut reprendre les signaux video directement sur l'AY via un petit montage

[Guiguile]

Quelq'un se sent de me le faire?

[brochi]

C'est pour quel Pong?

[Garfield56]

Salut,
Peut être une piste ici.
https://www.gamopat-forum.com/t120708-c ... se-antenne


Tu peux peut être t'inspirer de ça aussi.


Mais en gros il faudrait le pinout du processeur si c'est lui qui génère le signal vidéo, regarde où sort la prise rf et tu suis les pistes.

Ce mod pour la Famicom est assez plaisant car aucune modification sur puce ou autre, l’image est elle de la même qualité que les versions RCA avec mod pcb (celui ou on doit soulever une patte sur le ppu) ?

[Brakvader]

Salut
C'est le mod que j'ai fait perso, j'ai trouvé l'image excellente !

[Garfield56]

Salut
C'est le mod que j'ai fait perso, j'ai trouvé l'image excellente !

Yop je me demande quelle est la différence/qualité d’image avec ce montage car je possède une Famicom qui avait déjà été modifiée d’époque je l’avais acheté avec ce type de montage :

[Brakvader]

Salut, je pourrais pas te dire, j'ai jamais testé ni vu l'image de cette méthode, mais je crois que toutes les cartes mères ne sont pas pareilles, c'est peut être pour ça. Là je vois un transistor qui doit amplifier le signal.

[Guiguile]

C'est pour quel Pong?

c'est pour elle :
