[TUTO] DFO Saturn - Programmation/Montage

[RyleFury]

Les DFO sont des générateurs de fréquences permettant entre autre d'obtenir un 50/60Hz précis pour les consoles. Ce tuto est réservé à ceux qui souhaitent programmer eux-mêmes les fréquences des DFO et MFO pour faire des expérimentations et autres.

Pour les gens qui sont intéressés à avoir la même fréquence 60Hz que sur une console NTSC sur leur console PAL, un DFO est nécessaire, c'est d'autant plus important pour la Saturn car sinon des vidéos de certains jeux se mettent à saccader comme des disques rayés avec le mod 60Hz standard.

Le mod est compatible avec un switch 50/60Hz ou le Switchless pour toutes les versions de consoles PAL. Pour la Saturn v2.2 (carte mère VA9), il est cependant déconseillé du mettre un mod Switchless car le switchage à chaud ne fonctionnera pas pour cette version.

Il vous suffit de vérifier votre version de Saturn et de réserver à Darius un DFO sur son topic de réservation :

- Pour toutes les Saturn PAL sauf la v2.2 : Demander un DFO avec flashage PAL/PAL60 LVCMOS
- Pour toutes les Saturn NTSC sauf la v2.2 : Demander un DFO avec flashage NTSC50/NTSC LVCMOS
- Pour la Saturn v2.2 : Demander un DFO avec flashage PAL/NTSC VA9 et un condensateur céramique entre 100nF et 1uF.

Lisez bien le tuto Partie 3 pour votre version avant de vous y mettre.

La première partie montre en détails comment générer ses propres fréquences et générer le fichier HEX à flasher dans le DFO.
La seconde permet de flasher un fichier HEX préexistant ou que vous avez créé dans le DFO.
Et enfin, la dernière partie permet de monter le DFO Saturn PAL/PAL60 dans la Saturn PAL à l'exception de la v2.2 où le tuto est basé sur le montage d'un DFO PAL/NTSC.

Partie 1 : Génération du fichier HEX avec ClockPro
Partie 2 : Flashage du fichier HEX dans le DFO avec CDCE9XX Programmer GUI

Partie 3 : Montage du DFO dans la Saturn :

Vous pouvez vérifier la version de votre Saturn PAL ici : https://darius-saturn.com/tutos/saturn-les-6-versions/

Montage Saturn PAL v1.1 (carte mère VA0)
Montage Saturn PAL v1.2 (carte mère VA1)
Montage Saturn PAL v1.3/2.1 (carte mère VA PAL SD - VA3/VA5)
Montage Saturn PAL v2.2 (carte mère VA7/VA9)

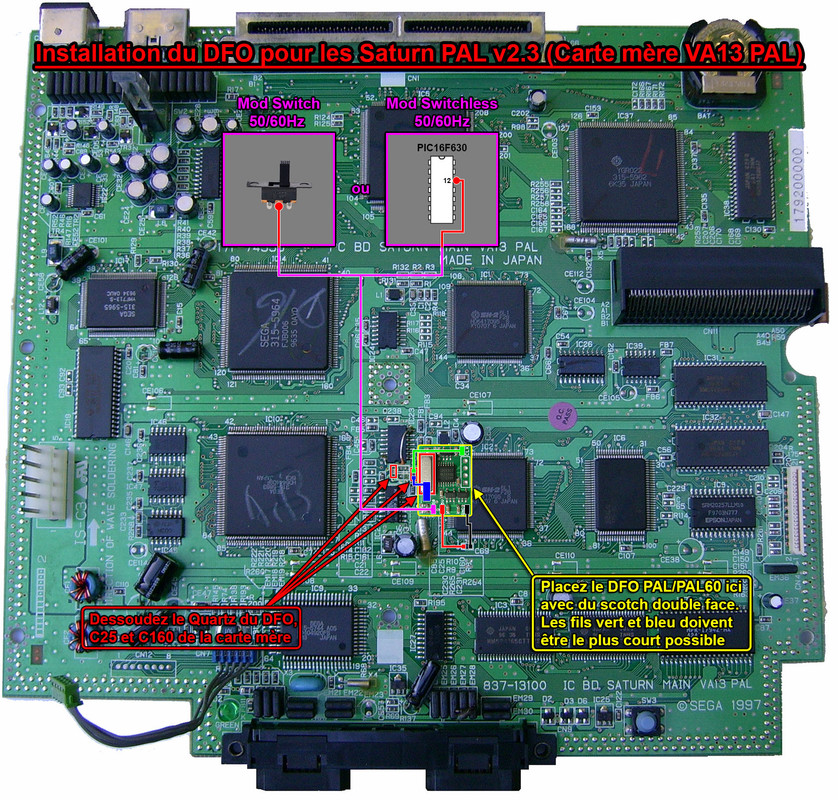

Montage Saturn PAL v2.3 (carte mère VA13 PAL)

[RyleFury]

Partie 1 : Génération du fichier HEX avec ClockPro

- Téléchargez le logiciel ClockPro sur le site officiel et installez-le sur votre PC :

Lien vers ClockPro

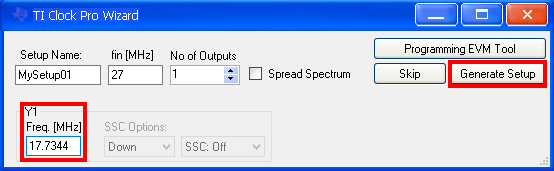

- Lancez le logiciel, vous tomberez sur "Ti Clock Pro Wizard"



Nous allons refaire le DFO PAL/NTSC de la Saturn comme exemple.

- Entrez la fréquence la plus élevée pour les modes 50/60 Hz dans "Y1 Freq. [MHz]". Ici, nous allons prendre la fréquence pour le PAL 50Hz qui est 17.7344 MHz.

- Cliquez sur "Generate Setup", le logiciel va chercher la valeur la plus précise qui se rapproche de cette fréquence.



Le composant choisi devrait être "CDCE913", sinon recommencez la première étape.

- Cliquez sur "View Setup"

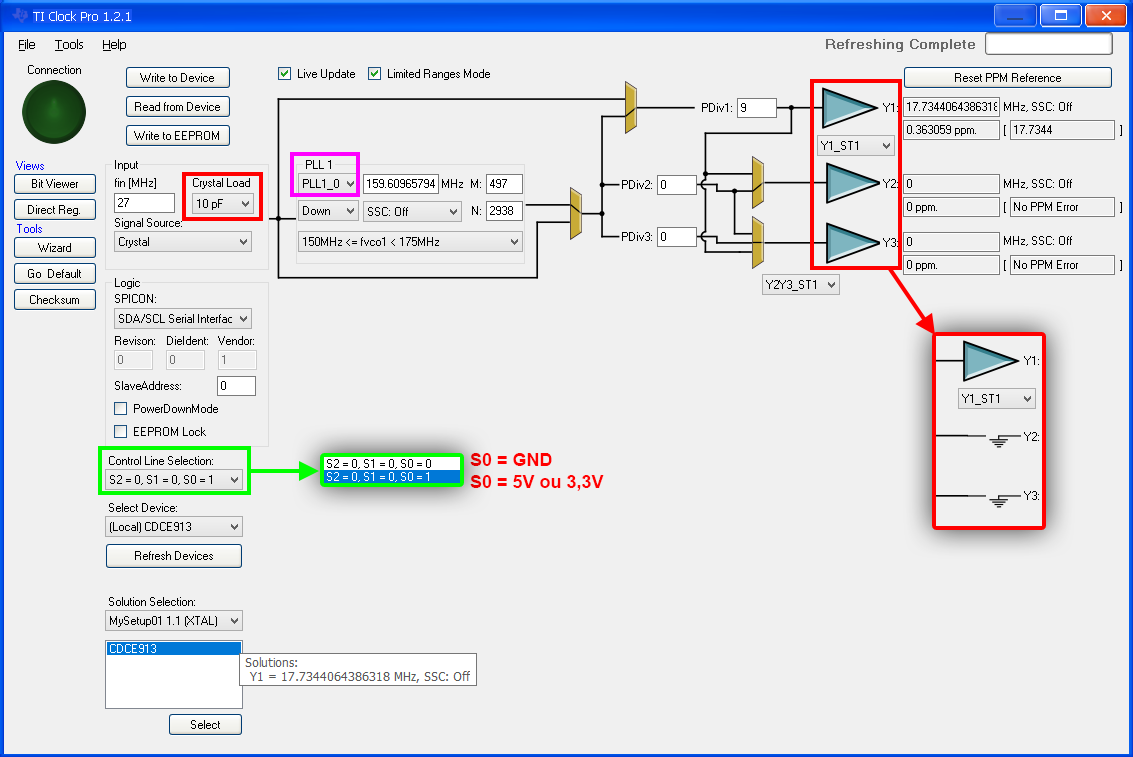

Vous tombez sur la configuration complète du composant.

- Mettez 18pF dans "Crystal Load" en haut à gauche encadré en rouge. Pour les utilisateurs avancés, si vous souhaitez enlever le quartz du DFO afin d'envoyer une fréquence générée dans la console à l'entrée du DFO, changez "Signal Source" par "LVCMOS" et la fréquence "fin [MHz]".

- Cliquez sur les symboles à droite encadrés en rouge jusqu'à obtenir comme sur l'image au bout de la flèche. Les sorties Y2 et Y3 seront inutilisées.

- Changez le mode de sélection de la fréquence 50/60Hz dans "Control Line Selection" encadré en vert par "S2 = 0, S1 = 0, S0 = 0" et répétez la dernière étape.

- Changez "PLL1_0" encadré en violet par "PLL1_1" pour ce mode.

Pour pouvez changer de mode à tout moment dans "Control Line Selection".
S0 = 0 correspond à l'entrée du DFO S0 connecté au GND (0V). Sur Saturn, cela correspond au mode PAL 50Hz.
S0 = 1 correspond à l'entrée du DFO S0 connecté au 5V ou au 3,3V. Sur Saturn, cela correspond au mode NTSC 60Hz.

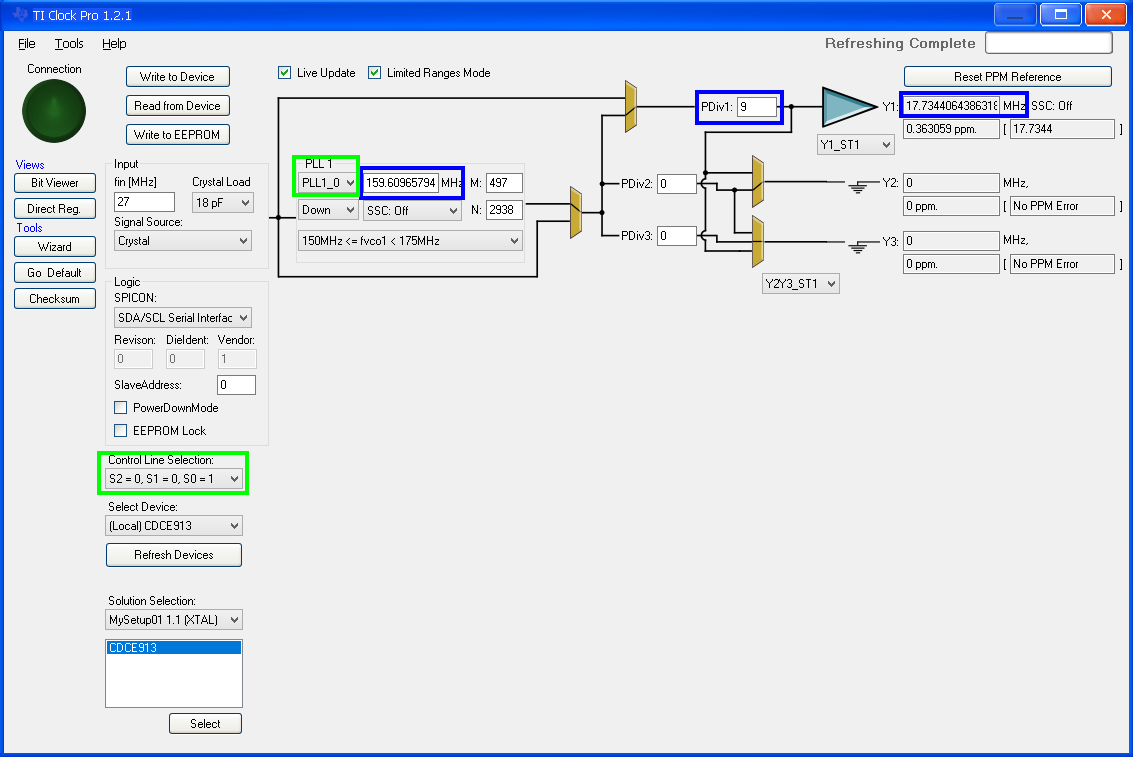

Vous devriez obtenir ceci pour chaque mode :

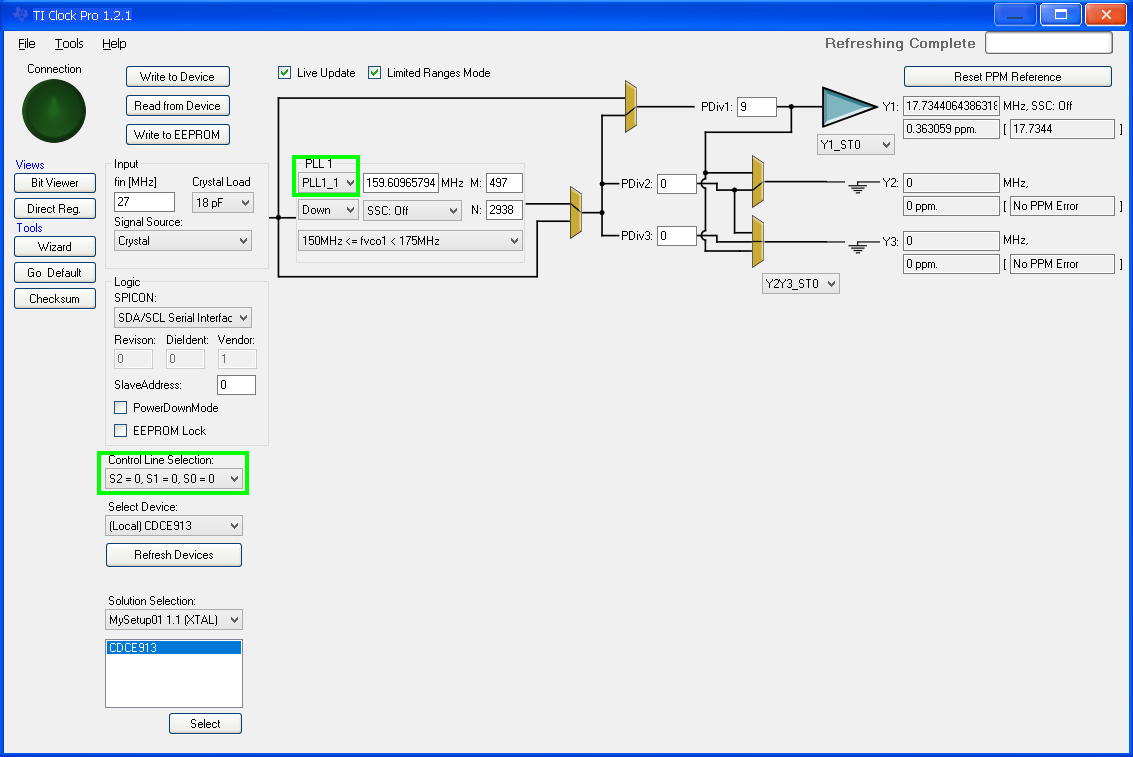

S0 = 0 (Mode PAL 50 Hz)



"Control Line Selection" à S2 = 0, S1 = 0, S0 = 0
"PLL 1" à "PLL1_1"

La fréquence que nous avons rentrée au début est celle pour le mode PAL 50Hz, nous n'avons donc plus besoin de toucher à ce mode.

S0 = 1 (Mode NTSC 60 Hz)



"Control Line Selection" à S2 = 0, S1 = 0, S0 = 1
"PLL 1" à "PLL1_0"

La dernière étape consiste à régler la fréquence pour le mode 60Hz NTSC.

Les valeurs importantes à retenir sont encadrées en bleu :

* La fréquence PLL1_0 de la PLL à gauche qui sera divisée pour générer la fréquence finale en sortie. C'est celle qu'on va modifier.
* Le diviseur de fréquence PDiv1 au milieu. Notez que le diviseur sera commun pour le PAL et le NTSC, nous ne pouvons donc pas le modifier.
* La fréquence finale Y1 en sortie à droite qui devrait être le plus proche possible de la fréquence voulue (PLL1_0 / PDiv1).

La fréquence qui nous intéresse en sortie en NTSC 60Hz est 14,31818 MHz. Afin d'obtenir la valeur la plus proche sans modifier "PDiv1", nous allons faire l'opération suivante : PLL1_0 = Y1 * PDiv1.

Dans notre exemple, cela fera PLL1_0 = 14,31818 * 9 = 128,86362.

Attention, cette valeur doit être impérativement située entre 80 et 230 MHz. C'est pour cette raison qu'il est préférable de prendre comme référence la fréquence la plus élevée sur "Ti Clock Pro Wizard", pour éviter de dépasser 230 MHz lorsqu'on génère l'autre fréquence.

- Il ne reste plus qu'à entrer la valeur "128.86362" pour la "PLL1_0" dans le cadre bleu à gauche de l'image ci-dessus et d'appuyer sur "Entrée" du clavier, cela devrait rafraichir la valeur de "PLL1_0" à celle qui est la plus proche (128.863636363636). On peut voir que la fréquence en sortie est de "14.3181818181818 MHz", ce qui est très proche de notre valeur voulue.

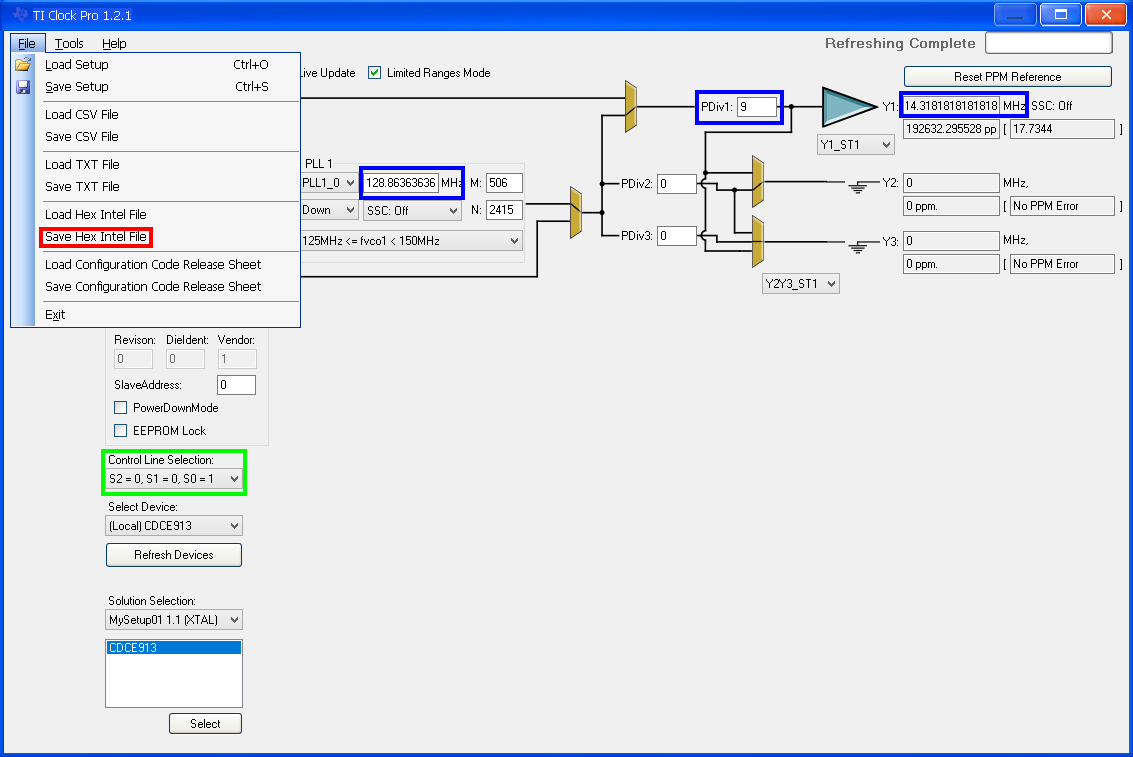

Voilà ce que vous devriez obtenir :



- La configuration est terminée, cliquez sur "File" en haut à gauche puis sur "Save Hex Intel File" pour générer le fichier HEX à flasher dans le DFO.

Vous pouvez aussi charger un fichier HEX afin de voir comment ils sont faits et vous entraîner. Il y a même un exemple pour le MFO qui peut générer deux fréquences simultanées (les sorties Y2 et Y3 sont respectivement reliées aux sorties Y4 et Y5 pour le MFO sur le PCB) :

DFO HEX files

Suite à la "Partie 2 : Flashage du fichier HEX dans le DFO avec CDCE9XX Programmer GUI"

[RyleFury]

Partie 2 : Flashage du fichier HEX dans le DFO avec CDCE9XX Programmer GUI

- Téléchargez CDCE9XX Programmer GUI et NET framework 4.5 si vous ne l'avez pas déjà d'installé :

CDCE9XX_Programmer_GUI_v1.1
NET framework 4.5

- Prenez votre fichier HEX générée dans la partie 1 ou téléchargez un fichier HEX déjà existant ici :

DFO HEX files

Liste des fichiers HEX déjà existants :

- DFO_PS1_MD_PAL_PAL60.HEX -> Pour la PS1 avec un DFO 3,3V ou la Megadrive 1/2 avec un DFO 5V
- MFO_PS1_PAL_NTSC.HEX -> Pour la PS1 avec un MFO 3,3V. Génère la sous-porteuse pour obtenir du NTSC en 60Hz en composite/S-vidéo.
- DFO_Saturn_PAL_NTSC.HEX -> Pour la Saturn avec un DFO 5V. Ne fonctionne pas sur la VA13 PAL. Freeze systématique au switchage à chaud.
- DFO_Saturn_PAL_NTSC_VA9.HEX -> Pour la Saturn avec un DFO 5V. Pour obtenir des fréquences précises sur la v2.2 VA9. Freeze systématique au switchage à chaud.
- DFO_Saturn_PAL_PAL60_LVCMOS.HEX -> Pour la Saturn PAL avec un DFO 5V. Fonctionne sur la VA13 PAL. Le quartz du DFO doit être enlevé.
- DFO_Saturn_NTSC50_NTSC_LVCMOS.HEX -> Pour la Saturn NTSC avec un DFO 5V. Le quartz du DFO doit être enlevé.

----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Nous allons maintenant programmer le DFO/MFO.

- Lancez "CDCE9XX Programmer v1.1"

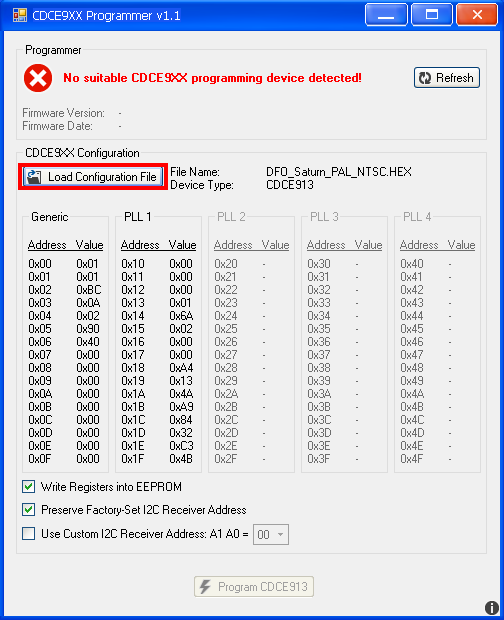

- Cliquez sur "Load Configuration File" et chargez le fichier HEX que vous souhaitez programmer dans le DFO/MFO. Un message devrait s'afficher indiquant que le fichier est valide. Vous devriez voir des valeurs s'afficher en dessous de Generic et PLL1 (et PLL2 pour le MFO).

Nous allons maintenant préparer le programmateur :



Si vous souhaitez flasher le DFO/MFO pendant qu'il est scotché dans la console, il est conseillé de mettre un scotch où c'est encadré en rouge à gauche afin d'éviter un court-circuit avec le quartz du DFO/MFO.

L'interrupteur à droite permet de switcher entre un DFO 5V et 3,3V :

Position Gauche : 5V (Pour toutes les consoles sauf la PS1)
Position Droite : 3,3V (Pour la PS1)

Ces infos sur l'interrupteur ne sont valides qu'avec les DFO achetés sur le site de Darius.

Il y a deux façons simples de relier le DFO/MFO au programmateur :

DFO/MFO non installé dans la console

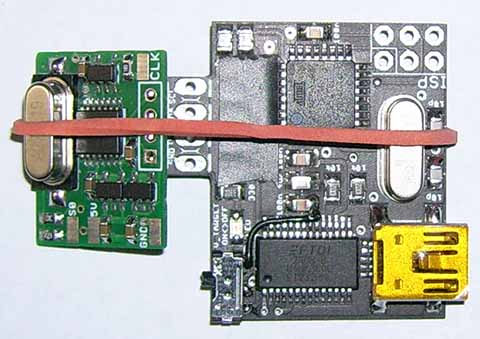

Placez le DFO par-dessus le programmateur. Utilisez un élastique pour que les contacts se fassent bien entre les deux.

DFO/MFO installé dans la console

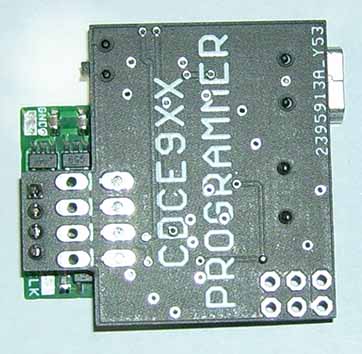

Placez le programmateur par-dessus le DFO. Ici, on ne peut pas mettre d'élastique, il faudra forcer les contacts à la main sur le DFO et tenter de programmer jusqu'à trouver la bonne position pour que ça marche. C'est un peu chiant, mais ça finit par fonctionner.

---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

- Branchez un câble "mini USB" entre le PC et le programmateur, la LED rouge devrait s'allumer.

- Dans "CDCE9XX Programmer v1.1", cliquez sur "Refresh". Si ça ne marche pas, changez de position pour forcer les pins dans les trous. Vous devriez avoir ce message en vert :

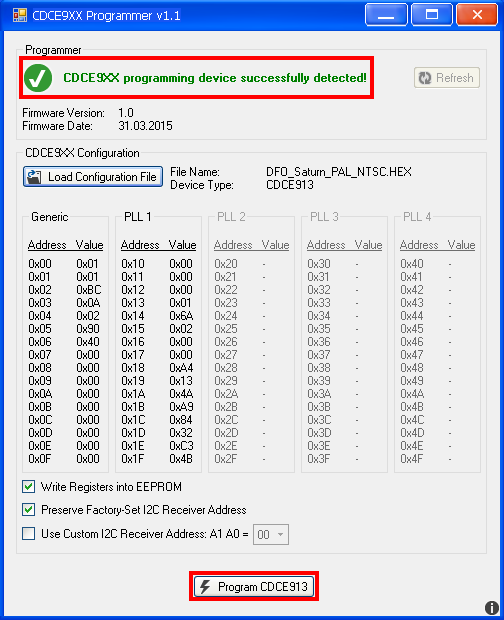

- Cliquez sur "Program CDCE913", vous devriez obtenir ce message :



Si vous obtenez un message d'erreur autre que "FTDI_ERROR", changez de position pour forcer les pins dans les trous jusqu'à ce que ça marche.
Si vous obtenez un message d'erreur "FTDI_ERROR", quittez le logiciel et relancez-le.

[RyleFury]

Montage Saturn PAL v1.1 (carte mère VA0)

Matériel requis :

- DFO 5V avec fichier "DFO_Saturn_PAL_PAL60_LVCMOS.HEX" chargé
- Fer à souder avec soudure
- Tresse à dessouder
- Scalpel ou cutter
- Set de tournevis cruciformes pour démonter la console
- Scotch double face qui colle bien (Exemple : https://www.amazon.fr/gp/product/B000QB ... =UTF8&th=1)
- Fil à souder (de préférence du Kynar AWG30/AWG28)



(La carte montrée est une VA0.5 japonaise, mais la VA0 pal est quasiment la même et les points à souder sont identiques.)

Instructions détaillées:

- Le montage à base de switch 50/60 Hz ou Switchless doit être effectué avant celui-ci, le tuto pour le DFO représente une extension.

Si ce n'est pas déjà fait, voici le tuto pour mettre un switch classique :
viewtopic.php?p=167850#p167850

Ou celui pour le Switchless :
https://www.consolesunleashed.com/guide ... all-guide/
Attention, le tuto du Switchless contient une erreur ! Il faut impérativement lever la pin 79 du VDP2 et souder le fil dessus !

- Le programme installé dans le DFO doit être "DFO_Saturn_PAL_PAL60_LVCMOS.HEX".

- Enlevez le gros quartz encadré en rouge sur le DFO sur le schéma de montage. Pour cela, laissez chauffer le fer sur l'un des deux pads en faisant levier en dessous du quartz pour enlever la patte de ce PAD, puis enlevez la seconde patte.

- Enlevez le petit composant marron (C111) encadré en rouge sur la carte mère de la Saturn. Pour le dessouder facilement, faites une grosse boule sur les deux côtés du composant puis chauffez les deux en même temps, le composant devrait partir rapidement, puis nettoyez les pads à la tresse à dessouder. Attention, les pads du composant sont fragiles, ne chauffez pas trop et ne poussez pas le composant comme un bourrin avec le fer, vous risqueriez d'arracher un pad !

- Coupez la piste notée sur le montage avec un scalpel ou un cutter.

- Grattez le via avec un scalpel ou un cutter jusqu'à ce que le cuivre brillant apparaît. Mettez de l'étain dessus au fer à souder jusqu'à qu'il devienne couleur argenté.

- Mettez du scotch double face sur toute la surface du DFO et placez-le où il est placé sur le schéma de montage.

- Soudez tous les fils sur le DFO : Violet, vert, bleu, rose, noir. Les fils "vert" et "bleu" doivent être le plus court possible et bien soudés, c'est très important. Le fil "vert" doit être soudé sur le via que vous avez gratté. Le fil violet doit être soudé sur la patte du milieu du mod Switch 50/60Hz ou la patte 12 du mod Switchless 50/60Hz.

- Remontez la Saturn. Testez "Burning Rangers" en 50 et 60 Hz sans toucher à rien jusqu'à l'écran titre. Pendant la vidéo d'intro, s'il n'y a pas la moindre saccade audio pendant toute la vidéo, c'est que le DFO est bien installé. S'il y a un écran noir entretemps ou la vidéo qui reste figée, c'est que les fils "vert" et "bleu" sont trop longs ou qu'il faut refaire mieux les soudures. Du fil un peu plus gros peut aider aussi.

- Si tout est bon, il ne vous reste plus qu'à profiter

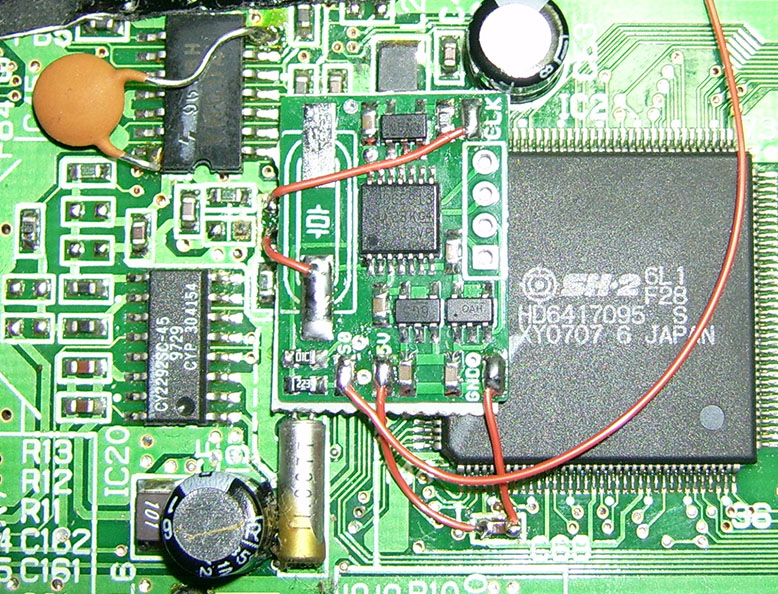

Exemple de montage par titifayls :

[RyleFury]

Réservé Montage Saturn PAL v1.2 (carte mère VA1)

Matériel requis :

- DFO 5V avec fichier "DFO_Saturn_PAL_PAL60_LVCMOS.HEX" chargé
- Fer à souder avec soudure
- Tresse à dessouder
- Scalpel ou cutter
- Set de tournevis cruciformes pour démonter la console
- Scotch double face qui colle bien (Exemple : https://www.amazon.fr/gp/product/B000QB ... =UTF8&th=1)
- Fil à souder (de préférence du Kynar AWG30/AWG28)



Instructions détaillées:

- Le montage à base de switch 50/60 Hz ou Switchless doit être effectué avant celui-ci, le tuto pour le DFO représente une extension.

Si ce n'est pas déjà fait, voici le tuto pour mettre un switch classique :
viewtopic.php?p=167851#p167851

Ou celui pour le Switchless (suivre la procédure standard, ne pas prendre en compte leur méthode avec DFO) :
https://www.consolesunleashed.com/guide ... all-guide/

- Le programme installé dans le DFO doit être "DFO_Saturn_PAL_PAL60_LVCMOS.HEX".

- Enlevez le gros quartz encadré en rouge sur le DFO sur le schéma de montage. Pour cela, laissez chauffer le fer sur l'un des deux pads en faisant levier en dessous du quartz pour enlever la patte de ce PAD, puis enlevez la seconde patte.

- Enlevez le petit composant marron (C111) encadré en rouge sur la carte mère de la Saturn. Pour le dessouder facilement, faites une grosse boule sur les deux côtés du composant puis chauffez les deux en même temps, le composant devrait partir rapidement, puis nettoyez les pads à la tresse à dessouder. Attention, les pads du composant sont fragiles, ne chauffez pas trop et ne poussez pas le composant comme un bourrin avec le fer, vous risqueriez d'arracher un pad !

- Levez la patte du composant de la carte mère avec le rectangle vert (IC23) à l'aide d'une aiguille, d'un mini tournevis ou d'un scalpel en faisant levier en laissant le fer à souder sur son pad. La patte ne doit plus toucher le pad en dessous. Mettez un scotch pour isoler les deux.

- Commencez par souder le fil "vert" sur la patte que vous venez de lever avant d'installer le DFO, il passera par en dessous. Il doit être bien soudé, c'est très important.

- Mettez du scotch double face sur toute la surface du DFO et placez-le sur IC23, où est le rectangle jaune de droite. Passez le fil "vert" sous le DFO et faites-le ressortir par le bord en haut à gauche, puis soudez-le sur le DFO. Ce fil doit être le plus court possible.

- Soudez tous les autres fils sur le DFO : Violet, bleu, rose, noir. Le fil "bleu" doivent être le plus court possible et bien soudé, c'est très important. Le fil violet doit être soudé sur la patte du milieu du mod Switch 50/60Hz ou la patte 12 du mod Switchless 50/60Hz.

- Remontez la Saturn sans les vis, juste la carte mère dans le boîtier, la carcasse métallique par-dessus, l'alimentation placée dans son emplacement d'origine avec son cache en plastique en dessous avec le bouton power branché dessus. N'oubliez pas la nappe reliant la carte du port manettes à la carte mère. Branchez l'alimentation et la nappe du lecteur CD ou le Fenrir et testez "Burning Rangers" en 50 et 60 Hz sans toucher à rien jusqu'à l'écran titre. Pendant la vidéo d'intro, s'il n'y a pas la moindre saccade audio pendant toute la vidéo, c'est que le DFO est bien installé. S'il y a un écran noir entretemps ou la vidéo qui reste figée, c'est que les fils "vert" et "bleu" sont trop longs ou qu'il faut refaire mieux les soudures. Du fil un peu plus gros peut aider aussi.

- Si tout est bon, il ne vous reste plus qu'à tout remonter proprement et à profiter

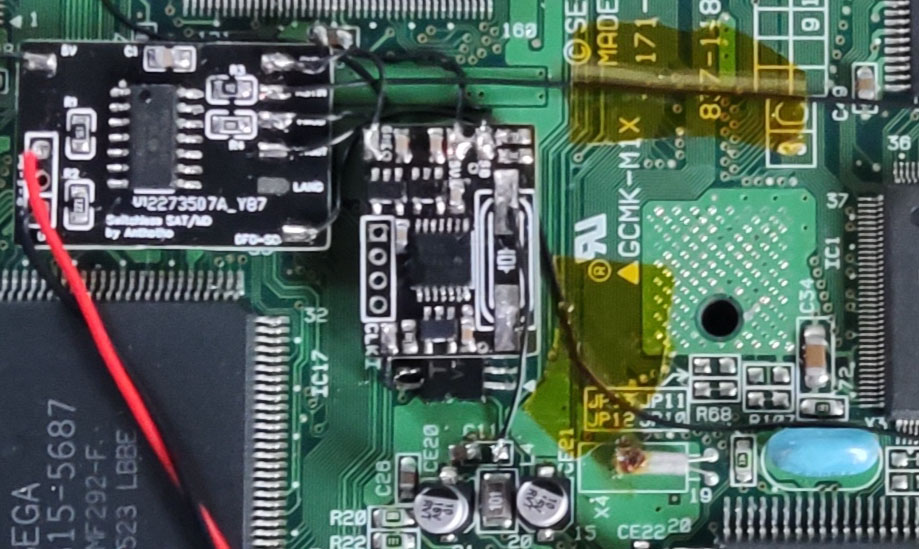

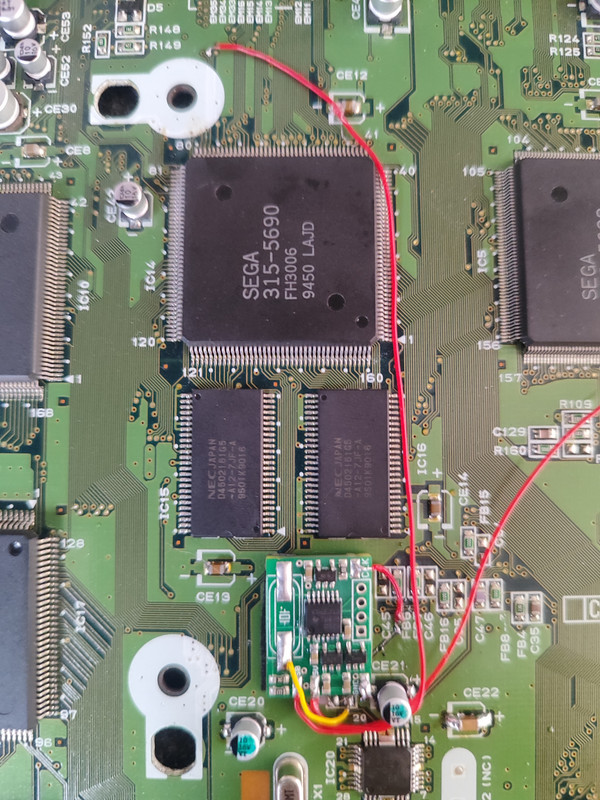

Exemple de montage par anthodu29 (autre disposition, fonctionne parfaitement) :

[RyleFury]

Montage Saturn PAL v1.3/2.1 (carte mère VA PAL SD - VA3/VA5)

Matériel requis :

- DFO 5V avec fichier "DFO_Saturn_PAL_PAL60_LVCMOS.HEX" chargé
- Fer à souder avec soudure
- Tresse à dessouder
- Scalpel ou cutter
- Set de tournevis cruciformes pour démonter la console
- Scotch double face qui colle bien (Exemple : https://www.amazon.fr/gp/product/B000QB ... =UTF8&th=1)
- Fil à souder (de préférence du Kynar AWG30/AWG28)



Instructions détaillées:

- Le montage à base de switch 50/60 Hz ou Switchless doit être effectué avant celui-ci, le tuto pour le DFO représente une extension.

Si ce n'est pas déjà fait, voici le tuto pour mettre un switch classique :
viewtopic.php?p=167852#p167852

Ou celui pour le Switchless :
https://www.consolesunleashed.com/guide ... all-guide/

- Le programme installé dans le DFO doit être "DFO_Saturn_PAL_PAL60_LVCMOS.HEX".

- Enlevez le gros quartz encadré en rouge sur le DFO sur le schéma de montage. Pour cela, laissez chauffer le fer sur l'un des deux pads en faisant levier en dessous du quartz pour enlever la patte de ce PAD, puis enlevez la seconde patte.

- Enlevez le petit composant marron (C111) encadré en rouge sur la carte mère de la Saturn. Pour le dessouder facilement, faites une grosse boule sur les deux côtés du composant puis chauffez les deux en même temps, le composant devrait partir rapidement, puis nettoyez les pads à la tresse à dessouder. Attention, les pads du composant sont fragiles, ne chauffez pas trop et ne poussez pas le composant comme un bourrin avec le fer, vous risqueriez d'arracher un pad !

- Levez la patte du composant de la carte mère avec le rectangle vert (IC23) à l'aide d'une aiguille, d'un mini tournevis ou d'un scalpel en faisant levier en laissant le fer à souder sur son pad. La patte ne doit plus toucher le pad en dessous. Mettez un scotch pour isoler les deux.

- Commencez par souder le fil "vert" sur la patte que vous venez de lever avant d'installer le DFO, il passera par en dessous. Il doit être bien soudé, c'est très important.

- Mettez du scotch double face sur toute la surface du DFO et placez-le sur IC23, où est le rectangle jaune de droite. Passez le fil "vert" sous le DFO et faites-le ressortir par le bord en haut à gauche, puis soudez-le sur le DFO. Ce fil doit être le plus court possible.

- Soudez tous les autres fils sur le DFO : Violet, bleu, rose, noir. Le fil "bleu" doivent être le plus court possible et bien soudé, c'est très important. Le fil violet doit être soudé sur la patte du milieu du mod Switch 50/60Hz ou la patte 12 du mod Switchless 50/60Hz.

- Remontez la Saturn sans les vis, juste la carte mère dans le boîtier, la carcasse métallique par-dessus, l'alimentation placée dans son emplacement d'origine avec son cache en plastique en dessous avec le bouton power branché dessus. N'oubliez pas la nappe reliant la carte du port manettes à la carte mère. Branchez l'alimentation et la nappe du lecteur CD ou le Fenrir et testez "Burning Rangers" en 50 et 60 Hz sans toucher à rien jusqu'à l'écran titre. Pendant la vidéo d'intro, s'il n'y a pas la moindre saccade audio pendant toute la vidéo, c'est que le DFO est bien installé. S'il y a un écran noir entretemps ou la vidéo qui reste figée, c'est que les fils "vert" et "bleu" sont trop longs ou qu'il faut refaire mieux les soudures. Du fil un peu plus gros peut aider aussi.

- Si tout est bon, il ne vous reste plus qu'à tout remonter proprement et à profiter

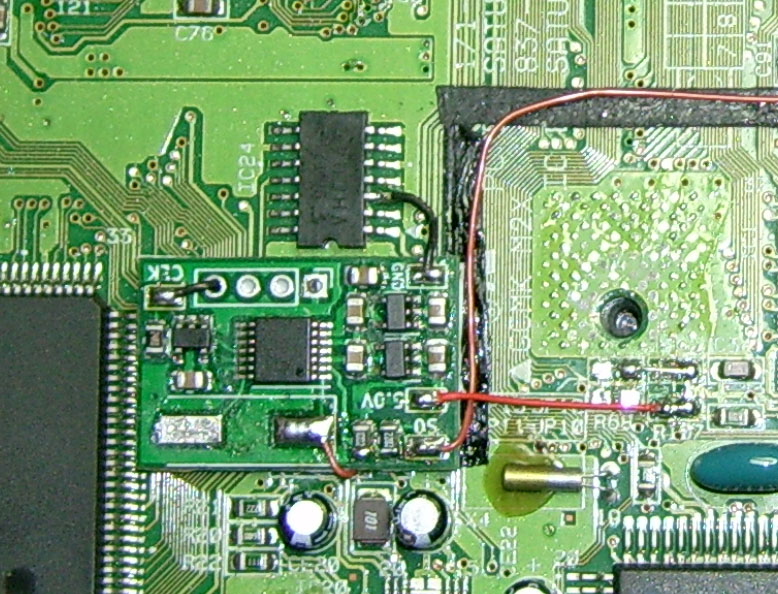

Exemple de montage par RyleFury (Ici, le DFO est un peu plus gros) :

[RyleFury]

Montage Saturn PAL v2.2 (carte mère VA7/VA9)

Informations sur cette version de Saturn :

La Saturn v2.2 est une version particulière car l'image à l'écran manque de stabilité à la base. Le DFO PAL/PAL60 fonctionne mal sur cette version à cause de ça, ce tuto explique donc comment installer le DFO PAL/NTSC classique dont le switchage à chaud freeze automatiquement. Un mod Switchless est donc déconseillé vu qu'il change la fréquence à chaud. Le tuto explique comment switcher en 50/60Hz avec ce DFO et un simple switch, il est incompatible avec le mod 50/60 Hz de base. L'ajout d'un condensateur entre 100nF et 1uF est fortement conseillé afin d'améliorer la stabilité de l'image.

Matériel requis :

- DFO 5V avec fichier "DFO_Saturn_PAL_NTSC_VA9.HEX" chargé
- Fer à souder avec soudure
- Tresse à dessouder
- Scalpel ou cutter
- Set de tournevis cruciformes pour démonter la console
- Scotch double face qui colle bien (Exemple : https://www.amazon.fr/gp/product/B000QB ... =UTF8&th=1)
- Fil à souder (de préférence du Kynar AWG30/AWG28)
- Interrupteur SPST pour changer la fréquence
- Condensateur en céramique traversant ou CMS (n'importe quelle taille) entre 100nF et 1uF



Instructions détaillées :

- Le programme installé dans le DFO doit être "DFO_Saturn_PAL_NTSC_VA9.HEX".

- Commencez par prendre votre interrupteur SPST et installez-le dans le compartiment en haut à droite de la carte (encadré en orange) avec de la colle chaude ou du double scotch comme sur le schéma.

- Mettez du scotch double face sur toute la surface du DFO et placez-le comme sur le schéma.

- Dessoudez et enlevez le quartz cylindrique encadré en rouge en bas à gauche du schéma. Le Quartz est collé, prenez un scalpel ou un cutter pour enlever la colle tout autour avant de le dessouder.

- Enlevez les deux petits composants marrons (C23 et C24) encadré en rouge à côté du quartz. Pour les dessouder facilement, faites une grosse boule sur les deux côtés du composant puis chauffez les deux en même temps, le composant devrait partir rapidement, puis nettoyez les pads à la tresse à dessouder. Attention, les pads de ces composants sont fragiles, ne chauffez pas trop et ne poussez pas les composants comme un bourrin avec le fer, vous risqueriez d'arracher un pad !

- Retournez la carte mère et cherchez JP1 et JP2 comme encadré en bleu en haut à gauche du schéma. Dessoudez et enlevez la petite résistance encadrée en rouge. Utilisez la même technique que précédemment.

- Remettez la carte à l'endroit et grattez le point violet à gauche du schéma avec un scalpel ou un cutter jusqu'à ce que le cuivre brillant apparaît. Mettez de l'étain dessus au fer à souder jusqu'à qu'il devienne couleur argenté.

- Soudez tous les fils sur l'interrupteur : Violet du point à gauche, rouge, noir.

- Soudez tous les fils sur le DFO : Violet de l'interrupteur, rose, noir, vert. Le fil "vert" doit être le plus court possible et bien soudé, c'est très important.

- Pour finir, il est fortement conseillé de rajouter un condensateur en céramique traversant ou CMS (n'importe quelle taille) entre 100nF et 1uF entre la patte 19 de la PLL et la masse pour stabiliser l'image à l'écran (juste à droite des deux composants marrons que vous avez enlevés). Ce condensateur doit être le plus proche possible du composant. Les pattes étant minuscules, ce condensateur est difficile à mettre et les courts-circuits sont vite arrivés. N'hésitez pas à utiliser la tresse et à vérifier les courts circuits entre les pattes au multimètre. Ne remontez pas la console en cas de court-circuit !!

Exemples :

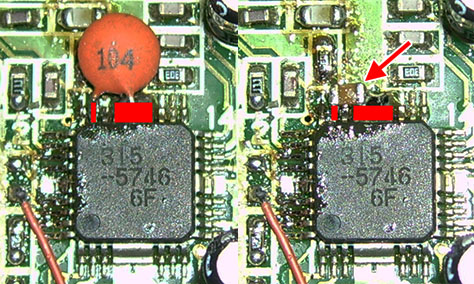

Photo de gauche : Condensateur céramique de 100nF coupé à ras entre la 2ème pin du haut en partant de la gauche et la masse en haut au milieu.
Photo de droite : Condensateur CMS de 1uF entre la 2ème pin du haut en partant de la gauche et la masse en haut au milieu.



- Remontez la Saturn sans les vis, juste la carte mère dans le boîtier, la carcasse métallique par-dessus, l'alimentation placée dans son emplacement d'origine avec son cache en plastique en dessous avec le bouton power branché dessus. Branchez l'alimentation et la nappe du lecteur CD ou le Fenrir et testez "Burning Rangers" en 50 et 60 Hz sans toucher à rien jusqu'à l'écran titre. Pendant la vidéo d'intro, s'il n'y a pas la moindre saccade audio pendant toute la vidéo, c'est que le DFO est bien installé. S'il y a un écran noir entretemps ou la vidéo qui reste figée, c'est que le fil "vert" est trop long ou qu'il faut refaire mieux les soudures. Du fil un peu plus gros peut aider aussi.

- Si tout est bon, il ne vous reste plus qu'à tout remonter proprement et à profiter

Exemple de montage par RyleFury :

[RyleFury]

Montage Saturn PAL v2.3 (carte mère VA13 PAL)

Matériel requis :

- DFO 5V avec fichier "DFO_Saturn_PAL_PAL60_LVCMOS.HEX" chargé
- Fer à souder avec soudure
- Tresse à dessouder
- Scalpel ou cutter
- Set de tournevis cruciformes pour démonter la console
- Scotch double face qui colle bien (Exemple : https://www.amazon.fr/gp/product/B000QB ... =UTF8&th=1)
- Fil à souder (de préférence du Kynar AWG30/AWG28)



Instructions détaillées:

- Le montage à base de switch 50/60 Hz ou Switchless doit être effectué avant celui-ci, le tuto pour le DFO représente une extension.

Si ce n'est pas déjà fait, voici le tuto pour mettre un switch classique :
viewtopic.php?p=167853#p167853

Ou celui pour le Switchless :
https://www.consolesunleashed.com/guide ... all-guide/

- Le programme installé dans le DFO doit être "DFO_Saturn_PAL_PAL60_LVCMOS.HEX".

- Enlevez le gros quartz encadré en rouge sur le DFO sur le schéma de montage. Pour cela, laissez chauffer le fer sur l'un des deux pads en faisant levier en dessous du quartz pour enlever la patte de ce PAD, puis enlevez la seconde patte.

- Enlevez le petit composant marron (C25) et le petit composant vert (C160) encadrés en rouge sur la carte mère de la Saturn. Pour les dessouder facilement, faites une grosse boule sur les deux côtés des composants puis chauffez les deux en même temps, les composants devraient partir rapidement, puis nettoyez les pads à la tresse à dessouder. Attention, les pads de ces composants sont fragiles, ne chauffez pas trop et ne poussez pas les composants comme un bourrin avec le fer, vous risqueriez d'arracher un pad !

- Mettez du scotch double face sur toute la surface du DFO et placez-le où il est placé sur le schéma de montage.

- Soudez tous les fils sur le DFO : Violet, vert, bleu, rouge, noir. Les fils "vert" et "bleu" doivent être le plus court possible et bien soudés, c'est très important. Le fil violet doit être soudé sur la patte du milieu du mod Switch 50/60Hz ou la patte 12 du mod Switchless 50/60Hz.

- Remontez la Saturn sans les vis, juste la carte mère dans le boîtier, la carcasse métallique par-dessus, l'alimentation placée dans son emplacement d'origine avec son cache en plastique en dessous avec le bouton power branché dessus. Branchez l'alimentation et la nappe du lecteur CD ou le Fenrir et testez "Burning Rangers" en 50 et 60 Hz sans toucher à rien jusqu'à l'écran titre. Pendant la vidéo d'intro, s'il n'y a pas la moindre saccade audio pendant toute la vidéo, c'est que le DFO est bien installé. S'il y a un écran noir entretemps ou la vidéo qui reste figée, c'est que les fils "vert" et "bleu" sont trop longs ou qu'il faut refaire mieux les soudures. Du fil un peu plus gros peut aider aussi.

- Si tout est bon, il ne vous reste plus qu'à tout remonter proprement et à profiter

Exemple de montage par RyleFury :

[darius]

beau travail en cours
(si tu trouve une sanyo j'effacerais mon post )

[RyleFury]

J'ai rajouté les instructions détaillées en français pour le montage

[RyleFury]

Faut me le dire si ça pose souci que je mette tout en anglais sur les images, c'est une habitude et je préfère pour les non francophones qui passeraient par ici.

[darius]

bha c'est vrai que c'est plutot une majorité de francais dont certains ne parlent pas anglais alors ce que tu pourrais faire
comme je vois que chaque texte a une couleur :
sous la photo tu reposte chaque texte en FR et dans la méme couleurs ?

[RyleFury]

Bon, je vais rester simple, j'ai tout mis en français.
N'hésitez pas à me dire si quelque chose n'est pas clair ou si je peux améliorer, je calquerai tous les tutos sur le même modèle.

[darius]

si tu veux mais ma methode faisait moins de travail et etait bilingue

enfin tu gére comme tu veux

[xhul]

- Enlevez le gros quartz encadré en rouge sur le DFO sur le schéma de montage. Pour cela, laissez chauffer le fer sur l'un des deux pads en faisant levier en dessous du quartz pour enlever la patte de ce PAD, puis enlevez la seconde patte.

Avant que je fasse la connerie, à quel endroit dois-je faire levier exactement, entre le métal et le genre de support en plastique noir, ou carrément en dessous des 2 ?

[RyleFury]

Entre le PCB et le dessous du composant, donc le cache noir. Faut bien forcer et bien chauffer en même temps. Tu peux aussi tirer à la main en chauffant.

[xhul]

Entre le PCB et le dessous du composant, donc le cache noir. Faut bien forcer et bien chauffer en même temps. Tu peux aussi tirer à la main en chauffant.

Donc le truc noir part avec, dac (bien fait de poser la question car j'aurais pensé faire levier entre les 2).
Si je récidive pas c'est que j'ai réussi.
Merci bien =]

[xhul]

Autre question con :
Eske il vaut mieux programmer le DFO avant ou après le retrait du quartz ?
Je l'ai fait avant au cas où mais on sait jamais.

[RyleFury]

Tu peux le faire dans les deux cas, ça ne change rien

[xhul]

C'est ce que je m'étais dis, merci pour la confirm' =]

[xhul]

Je viens de graver et tester Burning Rangers (jap) en 60Hz, avant de commencer le montage, histoire de voir à quoi ressemblent les sacades audio en question, pour pouvoir avoir un point de comparaison.
Le rendu fait exactement penser à lorsqu'un CD est rayé, esque c'est ça ou esque c'est censé être + subtile ?
Je me permet de demander car j'ai été obligé de le graver en 16X (vitesse mini de mon lecteur), et jme demandais si ça pouvait être lié.

[RyleFury]

Ca commence peu après qu'il chante, et ça fait exactement comme un disque rayé, je pense que ça n'a rien à voir avec ton CD

[xhul]

Ca commence peu après qu'il chante, et ça fait exactement comme un disque rayé, je pense que ça n'a rien à voir avec ton CD

Super, merci, c'est effectivement peu après le chant donc c'est carrément ça.
Bon, café clope et je lance le montage.
#RoulementDeTambour

[darius]

j'ai été obligé de le graver en 16X (vitesse mini de mon lecteur), et jme demandais si ça pouvait être lié.

les CD-R actuels ne supportent pas tres bien les vitesses lentes , X16 est une bonne vitesse

[xhul]

les CD-R actuels ne supportent pas tres bien les vitesses lentes , X16 est une bonne vitesse

Oui, je pense que c'est bon, c'est du verbatim azo, et je n'ai rien vu|entendu de suspect en testant le jeu en diagonale.
Merci pour la confirm =]

#####

Dernière question concernant le montage sur une 2.1, avant que je fasse un court-circuit.
Si j'ai bien tout compris, si je mets le fil rose ici ça devrait le faire, nan ?
