[Saturn] Sega Saturn AV connecteur

Message par **dadou** » dim. 20 août 2023 09:49

Coucou tout le monde,

j'aurai besoin d'aide pour réparer ma Saturn.
J'ai envoyer la Saturn a mon frère pour vérifier les soudures du connecteur vidéo car j'avais un doute a cause du problème du câble RGB. Bref en clair j'avais fait vraiment un travail de merde a l'époque et plusieurs pastilles se sont décollé ce qui ne rends pas possible la soudure a bon endroit. Les 3 points RGB ne peuvent pas être souder ce qui est exactement ce que je rechercher ^^.
Je m'aperçoit aussi d'voir fait beaucoup de connerie a l'époque.
En fait pour l'histoire le câble était casser alors je l'avait souder directement sur la PCB ce qui a du endommager les pastilles.

Ma saturn est une version 1.2 apparemment.

Bref attention aux images qui peuvent toucher la sensibilité de certains

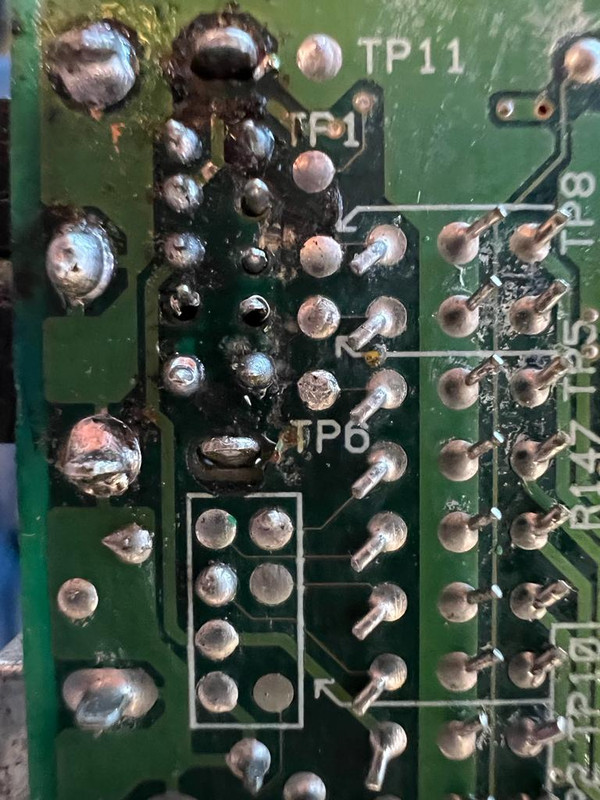

Il y a 4 points qui ne peuvent pas être souder ainsi que les 2 coter du connecteur apparemment GND?

Message par **titifayls** » dim. 20 août 2023 10:36

Salut

, je te conseil plutôt de me l'envoyer pour ne pas l'endommager encore plus et voir pour refaire tout ça . A voir aussi temps qu'à être dans les mains pour un freebios + frame + modif alim ( si pas déjà faite ) ect...comme tu voudras

Message par **darius** » dim. 20 août 2023 10:53

titifayls a écrit : ↑dim. 20 août 2023 10:36 Salut , je te conseil plutôt de me l'envoyer pour ne pas l'endommager encore plus et voir pour refaire tout ça . A voir aussi temps qu'à être dans les mains pour un freebios + frame + modif alim ( si pas déjà faite ) ect...comme tu voudras

le probléme est qu'il vit a plusieurs milliers de km de nous , pas sur que ce soit judicieu avec les frais de ports ...

Message par **dadou** » dim. 20 août 2023 11:12

titifayls - merci pour l'offre mais comme le dis Darius, je n'habite pas a cote

donc l'envoi ne serai pas du tout rentable pour moi

c'est pour ca que je préfère essayer de la réparer
Je cherche en fait des points alternatif pour les pattes n'ayant plus de pastille

Message par **darius** » dim. 20 août 2023 11:31

et pour ne pas re-commettre la méme erreur : ce qui decolle les pistes et les pastilles c'est un fer trop chaud ou posé trop longtemps

Message par **dadou** » dim. 20 août 2023 11:44

oui a l'époque j'avais les fer a souder super basique a 5 euros ou truc du genre, ce qui explique le carnage

sans oublier que j'avais souder a l'époque le câble directement sur le connecteur avant que tu ne m'envoie un connecteur

Message par **darius** » dim. 20 août 2023 11:47

pour souder ca j'utilise un 30W et je vais vite , et si faut souder sur des pistes toutes fines je prends le 12W

Message par **titifayls** » dim. 20 août 2023 11:50

Arff c'est bien se qu'il me semblait que ça aller être compliqué ^^

Moi j'ai un 80w électronique (9€) que je règle sur 265°c , en général ça suffit suivant l'étain d'origine des soudures

Message par **titifayls** » dim. 20 août 2023 12:18

avec ca tu devrais retrouver les alternatifs de pin du connecteur CN5

Message par **dadou** » dim. 20 août 2023 12:33

Super merci!

il me semblais bien que les points TP était relie au connecteur mais n'ayant pas la carte sous la main je ne pouvais pas vérifier.
J'envoi cela a mon frère maintenant et je vous tiens au courant

merci!

Message par **dadou** » mer. 23 août 2023 22:22

Problème résolu!

C'est pas super propre mais il n'a pas pu faire mieux. L'essentiel c'est que cela marche nickel maintenant

merci titifayls

Message par **titifayls** » mer. 23 août 2023 22:50

Bravo

et de rien

Message par **darius** » jeu. 24 août 2023 08:32

super !!!
