[SAT] Soucis avec Saturn PAL avec certains jeux NTSC (en 60hz)

Message par **darius** » dim. 24 sept. 2023 16:43

Dernier message de la page précédente :

argh !
et avec le standard tu es categorique : ca ne fonctionne pas ? ce n'est pas lié a des montages switchless qui complique tout ?

Message par **Ryusan** » dim. 24 sept. 2023 16:48

Tout a déjà été expliqué tout au long de ce sujet.

Message par **darius** » dim. 24 sept. 2023 16:49

Ryusan a écrit : dim. 24 sept. 2023 16:48 Tout a déjà été expliqué tout au long de ce sujet.

tu a vu le nombre de page ? une reponse par oui ou par non me suffirait

Message par **Ryusan** » dim. 24 sept. 2023 16:51

Alors je te réponds : non.

Message par **RyleFury** » dim. 24 sept. 2023 16:51

Pour être clair, il y a trois différences entre la version standard (NTSC) et la version sur mesure (PAL60) :
- Le reset à chaud fait freezer la console avec la version standard, mais ça marche très bien avec la version sur mesure
- La version standard ne fonctionne pas sur les VA13 PAL tandis que l'autre fonctionne (je vais tester bientôt)
- Le montage entre la version standard et la version sur mesure n'est pas le même. Cependant, avec la version sur mesure, il suffit de faire le mode 50/60Hz standard + quelques trucs en plus :

"Avec ça, la modif à faire est la même que le mod standard 50/60Hz, il faut juste raccorder le "50/60Hz" sur le S0, virer le quartz à côté de la PLL et les deux condos autour, une reliée à chaque pin. Puis la sortie CLK doit se brancher sur la pin 25 de la PLL nommée OSCIN qui est un des deux pads du quartz."

Je teste bientôt avec la VA13 PAL, et si ça marche bien, on devrait TOUT faire avec la version sur mesure, à moins que l'acheteur le veuille autrement. La raison est simple, la version sur mesure est compatible partout, le Reset fonctionne à chaud et ça reprend les tutos des mods 50/60Hz dans leur intégralité.

Donc je teste cette version et si ça marche, on ne prendra que la version sur mesure.

Message par **darius** » dim. 24 sept. 2023 16:52

merci

Message par **RyleFury** » dim. 24 sept. 2023 19:32

OK, j'ai testé avec la VA13 PAL et ça ne fonctionne pas. J'ai alors remis le quartz et vérifié sa fréquence, et j'ai eu la surprise d'obtenir 11,0583MHz, pas du tout la même que le quartz PAL des autres modèles. Je ne peux rien faire de plus pour le moment, il me faudra le programmateur pour effectuer des tests en détail sur ce modèle. Mais sinon, la version sur mesure (PAL60) me semble plus intéressante dans tous les cas.

Message par **xhul** » lun. 25 sept. 2023 00:20

Arf, la vilaine.
Reste à savoir si la fréquence que la PLL peut digérer est firmware-locked ou pas, mais ya des chances à priori.
Ou plutôt "les" fréquences, puisque le switch sans DFO est quand même pris en charge.

Message par **RyleFury** » lun. 25 sept. 2023 00:28

A voir si ça marchera en mettant une fréquence légèrement plus élevée pour le PAL60 une fois de plus. J'ai calculé un diviseur de 708, puisque la PLL ne fait que diviser ou multiplier les fréquences. A priori, ça donnerait ça :

PAL : 11,05920 MHz
PAL60 : 11,139672 MHz

A voir si ça marche, plus qu'à attendre le programmateur switché :p

Sinon, pour Darius, ça marche à merveille la version sur mesure (PAL60) pour toutes les révisions PAL à part la VA13 PAL, je conseille clairement celle-ci pour tout le monde.

Va falloir tout reflasher

Message par **darius** » lun. 25 sept. 2023 06:33

bien

va falloir copier/coller toutes les explications importantes sur le tuto , on aurait du continuer la bas ...

Message par **xhul** » lun. 25 sept. 2023 10:04

darius a écrit : lun. 25 sept. 2023 06:33 bien

va falloir copier/coller toutes les explications importantes sur le tuto , on aurait du continuer la bas ...

"continuer" ? Le tuto sat existe déjà ?

#####

Sinon, j'ai bien hate de voir si le boost de précision sur la freq va améliorer le décodage par le retrotink 2X-scart, notament sur le 480i (mais j'y crois pas trop).

Message par **darius** » lun. 25 sept. 2023 10:36

toutes mes confuses : il n'est pas encore crée

Message par **mickagame** » lun. 25 sept. 2023 15:59

RyleFury a écrit : dim. 24 sept. 2023 19:32 OK, j'ai testé avec la VA13 PAL et ça ne fonctionne pas. J'ai alors remis le quartz et vérifié sa fréquence, et j'ai eu la surprise d'obtenir 11,0583MHz, pas du tout la même que le quartz PAL des autres modèles. Je ne peux rien faire de plus pour le moment, il me faudra le programmateur pour effectuer des tests en détail sur ce modèle. Mais sinon, la version sur mesure (PAL60) me semble plus intéressante dans tous les cas.

Du coup pour les saturn autres que va13 tu valides les fréquences que tu avais prévues (celles indiquées dans le topic résa)? Darius peux m envoyer les 2 dfo saturn? Merci

Message par **darius** » lun. 25 sept. 2023 16:57

j'attends le retour des programmatteurs avec le switch pour le 5V
et soit un tuto pour flasher moi méme soit j'envoie a RyleFury pour qu'il le fasse ,
dans tout les cas il aura un programmatteur gratos pour faire toutes modifs de frequence que vous pourriez lui demander ulterieurement
mais ca gagnerait du temps si je flashais le tout au nouveau standard

Message par **RyleFury** » lun. 25 sept. 2023 17:18

Je valide le fonctionnement des fréquences sur mesure que j'ai eues sur le DFO sur tous les modèles à part la VA13 PAL oui. Il faudra donc les reprogrammer. Je ferai un tuto rapide après avoir reçu le programmateur pour Darius, mais j'ai pas mal de problèmes personnels en ce moment, donc je ferai juste ce qui est urgent quand j'ai un peu de temps à y consacrer pour le moment :(

Message par **darius** » lun. 25 sept. 2023 17:20

c'est deja tres bien , merci et bon courage

Message par **mickagame** » lun. 25 sept. 2023 19:15

Bon courage Ryle !

Message par **RyleFury** » lun. 25 sept. 2023 20:01

Merci, je ferai ce que je peux

Message par **RyleFury** » mar. 26 sept. 2023 14:45

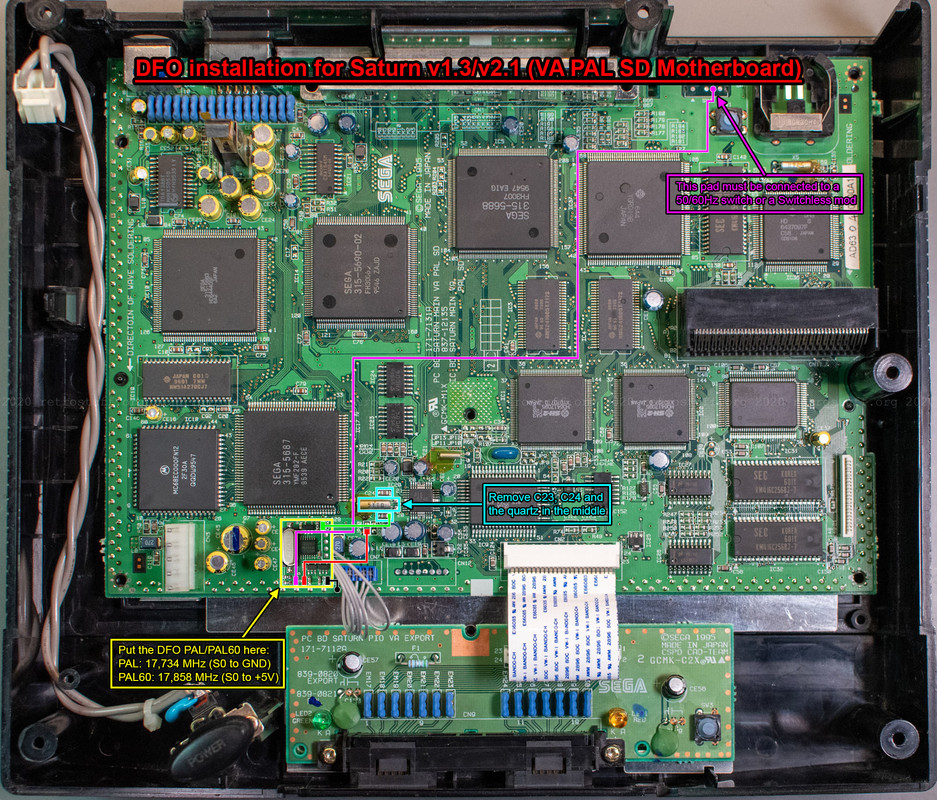

Un petit tuto sur la VA PAL SD pour aujourd'hui à défaut de pouvoir le faire plus tard, on le mettra quand la page sera créée :

Sinon, pour toutes les versions sauf la VA13 PAL, les instructions sont celles-ci :

"La modif à faire est la même que le mod standard 50/60Hz, il faut juste raccorder le "50/60Hz" sur le S0, virer le quartz à côté de la PLL et les deux condos autour, une reliée à chaque pin. Puis la sortie CLK doit se brancher sur la pin 25 de la PLL nommée OSCIN qui est un des deux pads du quartz."

Message par **xhul** » mar. 26 sept. 2023 16:01

C'est toujours cool d'avoir une photo, merci à toi RyleFury =]
Par contre, vu que c'est une modèle 1 (VA3), il faudrait probablement remplacer "2.1" par "1.3" sur le texte en rouge en haut.
Même si elles sont censées être jumelles, possible que certains composants clef soit localisés différement sur la modèle 2 (VA5), faudra que je check.

Message par **RyleFury** » mar. 26 sept. 2023 16:31

En vérité, j'ai pris une photo sur internet, mais c'est exactement la même que la VA5, donc c'est bon pour la VA3 et la VA5, je vais rajouter ça

Message par **xhul** » mar. 26 sept. 2023 16:40

Oué jme doutais un peu que c'était une photo déjà existante.
Cool si les spots sur lesquels les fils vont sont les mêmes pour la VA5, ça me fera ça de moins à investiguer =]

Message par **darius** » mar. 26 sept. 2023 19:06

bravo

Message par **mickagame** » mer. 27 sept. 2023 17:53

RyleFury a écrit : lun. 25 sept. 2023 17:18 Je valide le fonctionnement des fréquences sur mesure que j'ai eues sur le DFO sur tous les modèles à part la VA13 PAL oui. Il faudra donc les reprogrammer. Je ferai un tuto rapide après avoir reçu le programmateur pour Darius, mais j'ai pas mal de problèmes personnels en ce moment, donc je ferai juste ce qui est urgent quand j'ai un peu de temps à y consacrer pour le moment :(

Du coup pour bien comprendre les fréquences avec lesquelles tu as reçu les dfo sont a ajuster par programmation?

Message par **darius** » mer. 27 sept. 2023 18:03

programmatteur reçu , le switch ajouté pour 5 et 5V c'est du grand art !!!

Message par **RyleFury** » mer. 27 sept. 2023 19:34

C'est super bien fait.
N'hésite pas à m'en envoyer un, je te ferai un bon tuto dessus
