Dreamcast en cour de réparation reste problème de gd-rom

Salut à tous
J'ai récup une Dreamcast en panne et grâce au forum + le net j'ai écarté les broches de l'alim à nettoyer, le ventilo hs et la je suis passé au GD-rom
Petit topo sur le GD :
-la console démarre mais le GD ne tourne pas du tout (disque à l’arrêt) la détection du capot fermé ok car mention "lecture du disque".
-Capot enlevé j'ai la lentille qui bouge et le laser est visible mais pas de moteur en route.
- moteur testé avec alimentation directe OK
- j'ai changé les condensateur de la carte toujours rien mais la lentille ne bouge plus par contre j'ai le laser ( la mention disque lecture y est toujours).
Me reste la puce BA5986FM et la nappe n'est pas magnifique non plus.
Cela vaut 'il le coup de persisté ou je change le GD ?
Merci de votre aide
Cdlt
Loïc

Message par **darius** » ven. 2 juin 2023 11:28

si tu a changés les condos de la carte fille il y a de fortes probabilitées que cela vienne du regulateur

mais est tu sur que ton bloc optique est compatible avec ta carte mére ?

si carte mére VA1 = bloc optique 3,3V (le silent bloc de droite est bleu)
si carte mére VA0 = bloc optique 5V (le silent bloc de droite est rougeatre violacé)

salut
Oui c'est d'origine je pense c'est une Va1(bleu) la console est une HKT-3010, 110volt(convertie 220), ntsc 50/60htz
Merci

Message par **darius** » ven. 2 juin 2023 11:59

donc le regulateur

ok je vais tenter de le remplacer merci beaucoup pour l'aide

Message par **darius** » ven. 2 juin 2023 12:24

tiens nous au courant , c'est tres rarement le laser mais on ne sait jamais ...

Message par **titifayls** » ven. 2 juin 2023 12:27

Après ça peut être la carte le problème malgré le changement de condo et régulateur... Perso je test toujours avec une carte dont je suis sur du fonctionnement pour être sûr de la lentille

je verrais bien ça va encore le prix du composant car je n'ai pas de carte d'avance.
ah petit question pour le BA5986FM n'importe quelle régulateur marqué BA5986FM fonctionne car la deuxième ligne comporte un code et je sais pas si ça a une importance ? dsl pas le plus doué en électronique...

Ah j'ai démonter remonter le bloc, la lentille re bouge de haut en bas j'avais du mal enfiché la nappe.
je vous tiens au jus dès que j'ai changé la puce
Merci

Message par **titifayls** » ven. 2 juin 2023 13:25

Oui juste cette ref suffit

Message par **Sleepingfuzz** » dim. 4 juin 2023 18:07

Bonjour, j'ai un problème similaire, tous les condos changés sur une carte GD rom le moteur fait bien revenir la lentille au centre quand je ferme le capot, le spindle fait un tour mais le laser ne s'allume pas. Absolument aucune réaction. Une suggestion de composant a remplacer? Le régulateur c'est clairement au delà de mes compétences

C'est pour une réparation de VA0 et je n'ai plus de carte d'avance... Merci

Message par **darius** » dim. 4 juin 2023 18:27

en fait la methode de changer les condo marche a tout les coup uniquement
SI il s'agit d'un bloc optique qui marche mal ou tres mal mais encore un petit peu quand méme

je ne le fais plus sur les blocs completement en panne !

parceque c'est parfois le regulateur et je suis pas equipé pour ca
et quand c'est pas le regulateur on sait pas ce que c'est !

Message par **titifayls** » dim. 4 juin 2023 18:32

Mais VA0 c'est en 5v donc te faut obligatoirement une 5v !! Donc une autre carte ne fonctionnera pas ... C'est pas ça le soucis de départ ? Genre un mec a mis un autre bloque en 3,3v ...

Message par **darius** » dim. 4 juin 2023 18:49

oui c'est une carte VA1 tu peux comparer avec les photos VA1 et VA0 de mon tuto viewtopic.php?t=12122

Message par **Sleepingfuzz** » dim. 4 juin 2023 18:54

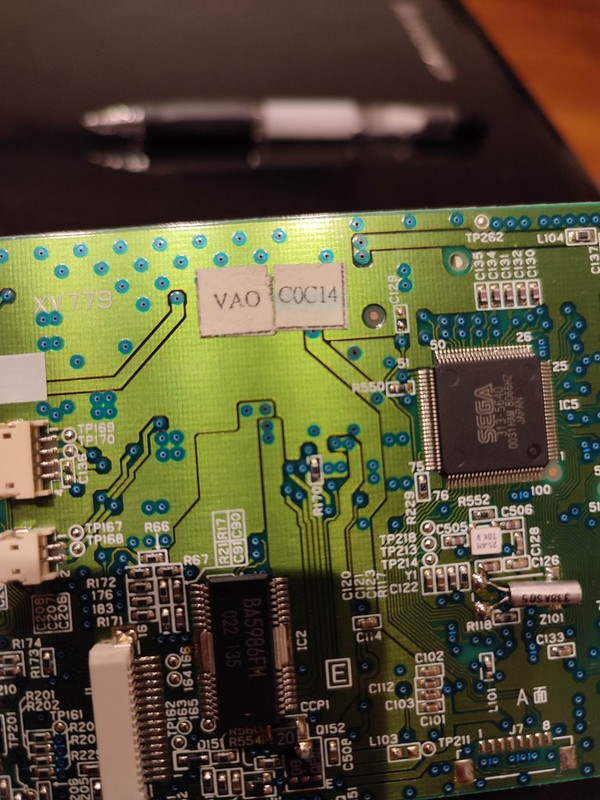

Il y a un sticker VA0 dessus et ça m'a l'air d'être dessus depuis l'assemblage car il y a un numéro de série a côté. Donc je dirais que niveau voltage c'est bon. La carte marchait (le laser s'allumait) avant que je change les condensateurs. Donc soit j'ai cramé un autre composant et soudant les condos. Soit ... Je sais pas mais c'est dommage. J'aime bien les VA0 avec leur gros refroidissement en heat pipe. Ça fait toujours mal au coeur de mettre une DC a la poubelle :(

Message par **Sleepingfuzz** » dim. 4 juin 2023 18:55

Pas vu la réponse de Darius. Ah bon... Bizarre cette affaire. Le mec a mis une carte 3.3 dans une va0 alors...

Message par **Sleepingfuzz** » dim. 4 juin 2023 19:00

Darius, en fait il y a plusieurs types de carte sur les va0 japonaises. J'en ai répare une dizaine et je peux confirmer que celle sur ton tuto ne concerne que les toute premières versions (il y a un arbre sur une de puces, de mémoire) ensuite il y a eu plusieurs révisions. Certaines ont des cartes Samsung 5v. Il a eu des ajustements et sûrement du recyclage d'inventaire de composants entre les deux

Info supplémentaire: le Condo #510 sur ma photo a été ajouté comme essai de la dernière chance

Message par **darius** » dim. 4 juin 2023 19:17

bon a savoir ! tu aurais des photos qu'on les mette dans le tuto ?

Message par **titifayls** » dim. 4 juin 2023 20:25

Si y a l'étiquette c'est donc bien une va0

Message par **titifayls** » dim. 4 juin 2023 20:36

Par contre je suis pas convaincu des condos , j'en vois 4 a la queueleuleu alors qu'il devrait être 3

, retire c510 voir ?

Message par **darius** » dim. 4 juin 2023 20:51

j'ai remarqué aussi !

Message par **Sleepingfuzz** » lun. 5 juin 2023 00:02

Bien vu mais j'ai ajouté le 510 "pour voir si ça changeait quelques chose". La réponse est non. J'ai 2 VA0 je prendrai quelques photos dans la semaine. Si ça peut aider...

Bonjour,
Aux nouvelles avec tentative de changement de puce raté car j’ai flinguer la carte je vais trouver un autre gdrom ça sera plus simple.
Si ca dépasse pas les condensateurs ça va la puce j’ai pas le matos…
Merci pour l’aide

Message par **darius** » mar. 6 juin 2023 19:51

rappelle toi ma conclusion :
le changement des condos est parfait pour renover un bloc optique qui marche mal
mais ne suffit pas pour un bloc optique qui ne marche plus du tout

Oui

au moins j’ai les diag et c’était un essai, vais récupérer les condo pour une futur réparation.
Merci

Message par **darius** » mar. 6 juin 2023 22:47

bon courage

et tiens nous au courant !
