[Master System 1] problème d'affichage

Message par **Brakvader** » lun. 5 juin 2023 20:31

Dernier message de la page précédente :

Moi je referais les grosse soudure de la masse de la prise din, elles sont souvent en cause. Ce sont les quatres grosses soudure dans la large bande grise .

Message par **petitevieille** » lun. 5 juin 2023 20:40

Ce qui pourrait indiquer que quand tu touches, la masse, c'est toi.

Message par **jm_94** » lun. 5 juin 2023 22:38

D'abord merci à tous pour votre aide.

On dirait bien un problème de masse sur un des ports de la prise video.

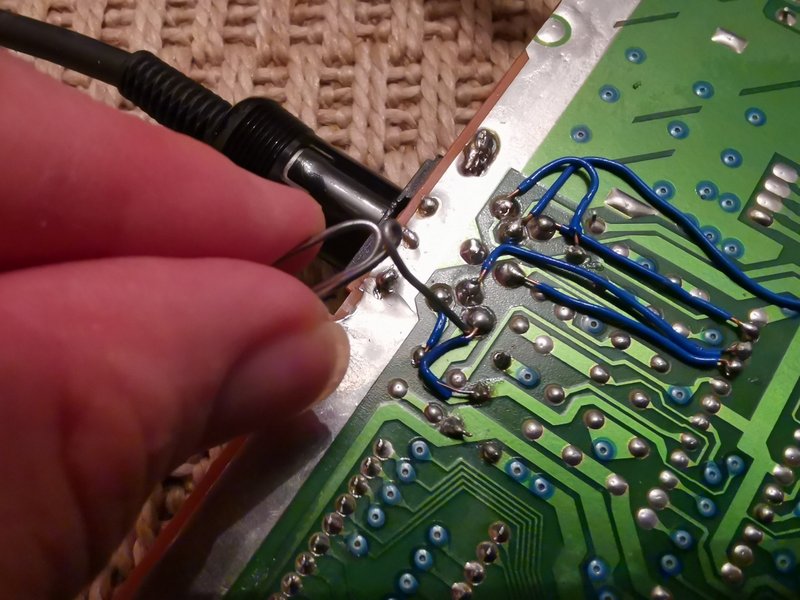

Avec le trombone en main et en contact avec ce point, le parasitage s'arrête.

Quelle serait la solution ?
Je suis ouvert à toute proposition parce que là pour le coup mes compétences en matière d'électricité sont dépassées....

Message par **titifayls** » lun. 5 juin 2023 22:56

C'est le pin de la synchro . Tu aurais pas un condo de 10uf pour tester un truc ? Relie comme ca

Message par **jm_94** » lun. 5 juin 2023 23:27

Helas non, à moins que ça puisse se trouver sur une carte mère de PS3.
Je n'ai jamais changé le moindre composant de ma vie.
J'imagine que ça doit se trouver sur aliexpress, mais faut pas être pressé

Ou sinon si tu as un lien ebay amazon ou autre, pourquoi pas j'imagine que ce n'est pas la ruine

Message par **titifayls** » lun. 5 juin 2023 23:40

Non sur une PS3 c'est SMD et CMS , trop petit ou pas pratique ... Dans se cas le mieux c'est de me l'envoyer comme ça que je regarde

Message par **jm_94** » mar. 6 juin 2023 00:01

En y repensant j'ai aussi 2 vieux pc fixe de 15 /20 ans qui trainent , je peux jeter un oeil vite fait.
Il doit être écrit dessus 10 uF et quel V ?
Supérieur ou égal à 9V j'imagine compte tenu de l'alimentation de la console ?

Mais si je sèche définitivement, un grand merci pour ta proposition que j'accepterai avec plaisir

Message par **titifayls** » mar. 6 juin 2023 00:20

T embête pas a dépouiller deux pauvre pc de musée et laisse les continuer leur retraite lol ^^

Message par **Solo** » mar. 6 juin 2023 10:20

Peut-être ici

:

https://www.ebay.fr/itm/225332288350

Message par **Brakvader** » mar. 6 juin 2023 10:32

Tu veux vraiment pas essayer de refaire la soudure de la masse? J'ai eu un souci avec une ms, et on aurait pas dit qu'il y avait quoi que ce soit à cet endroit, et pourtant, ça a résolu le problème. C'est une grosse soudure, qui doit sécher facilement, il suffit de remettre de la soudure fraîche et bien refaire fondre tout ça, et tu peux faire un gros pâté, c'est pas grave. Au moins on sera sûr que c'est pas ça. Car effectivement, ton doigt ou le trombone, c'est bien toi qui est au bout et qui fait la masse ( sans mauvais jeu de mot aucun lol). A+

Message par **jm_94** » mer. 7 juin 2023 00:34

@ Brakvader : j'ai repris tous les points de la masse sur la prise Video: les 4 soudures sur le contour + le point sur le circuit imprimé.
J'ai aussi poncé en surface le cerclage qui entoure la prise (dont la principale fonction doit être de la maintenir en place, mais dans le doute...) car il était pas mal oxydé.
=> résultat identique

Sinon le problème de masse se retrouve également au second point, puis enfin sur la 1ere branche du condensateur céramique que j'ai "déporté" de la carte mère. sur la seconde branche, je n'ai pas l'impression.
Il y a donc trois points pour lesquels le trombone interrompt le parasitage vidéo.
Effectivement, c'est moi qui vais finir à la masse avec cette satané console

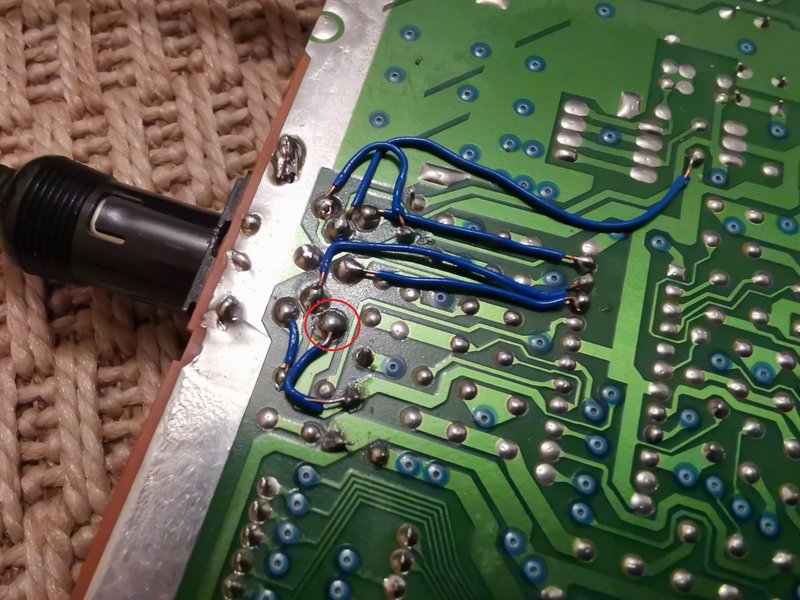

(photo après reprise des soudures de masse)

@ titifayls : parce que je suis un tantinet obstiné, je vais voir si j'arrive à prélever un condensateur 10 uF pour faire ton test. En cas d'échec, je crois que je m’avouai vaincu et que je t'enverrai la patiente

Bonne fin de soirée à tous et merci pour vos coups de main !

Message par **titifayls** » mer. 7 juin 2023 08:22

Ok , tu peux trouver des condo un peut partout sur tout se qui est électronique, alim , manette ect...

Message par **Brakvader** » mer. 7 juin 2023 11:13

Salut,
Bon bah soude le trombone looool

Message par **Brakvader** » mer. 7 juin 2023 11:14

J'avoue c'est vraiment bizarre cette histoire.

Message par **titifayls** » mer. 7 juin 2023 12:18

Hmm une idée , tu pourrais ressouder toutes les soudures dessous du VDP en insistant en étain et temps de chauffe légèrement sur chaque pin? Le 315-5124

Message par **jm_94** » mer. 7 juin 2023 23:03

@Brakvader : ok pour le trombone, mais il me faut aussi un doigt... t'en a pas un en trop par hasard ? J'accepte même ceux des pieds

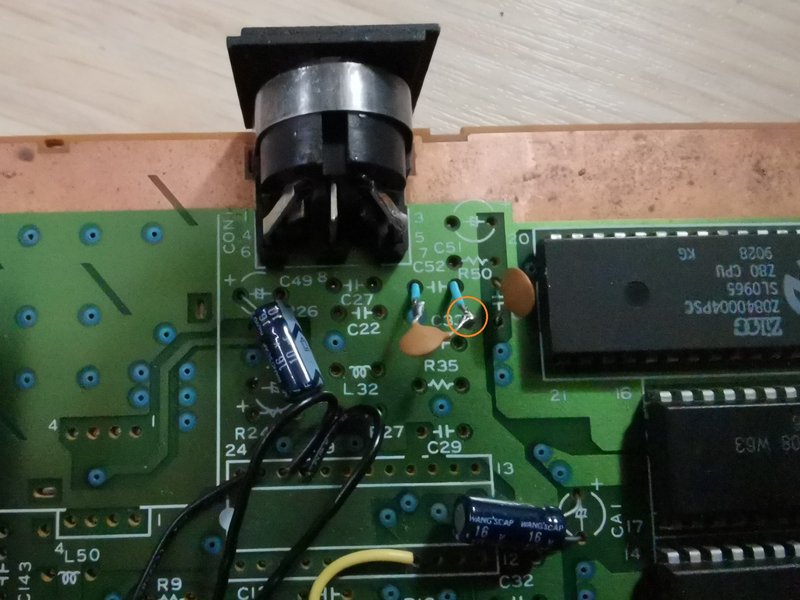

@ titifayls : j'ai dégoté un condensateur 10uF 16v sur un récepteur de souris sans fil qui devrait faire l'affaire je suppose.
- Il y a une bande avec des ---- sur le côté. C'est bien pour indiquer le "moins" ? (histoire de pas le souder à l'envers lol.
- Peux-tu me dire si je l'ai bien positionné ? comme ta photo est prise sur une MS2, je voudrais éviter de faire une connerie !
- Et une fois que c'est soudé, je fais un test de fonctionnement ?

PS1 : j'ai bien noté les soudures du 315-5124, ce sera le test suivant du coup.
PS2 : j'ai remarqué 2 tiges de composant non doudées. Normal ou oubli en usine ? J'imagine que si elle avait un défaut de fabrication, elle aurait été ramenée dès le départ et qu'elle ne serait pas parvenue jusqu'à moi , mais bon...

Message par **titifayls** » mer. 7 juin 2023 23:07

C'est bon oui tu peux tester , la barre grise indique le côté moins effectivement .

, Normalement ça permet d'utiliser un câble noname RGB
Oui certain pin ne sont pas soudé car non utilisé donc normal dans se cas .

Message par **jm_94** » jeu. 8 juin 2023 00:41

Helas ce n'est pas vraiment mieux :
- avec le condensateur (que j'ai laissé en place), j'ai eu une impression d'instabilité un peu réduite mais le problème n'est pas totalement solutionné. Le tressautement semble plus faible, mais toujours présent et par moment l'écran clignote noir une seconde.
- reprise des soudures du 315-5124 : aucun changement, ni en mieux ni en pire.

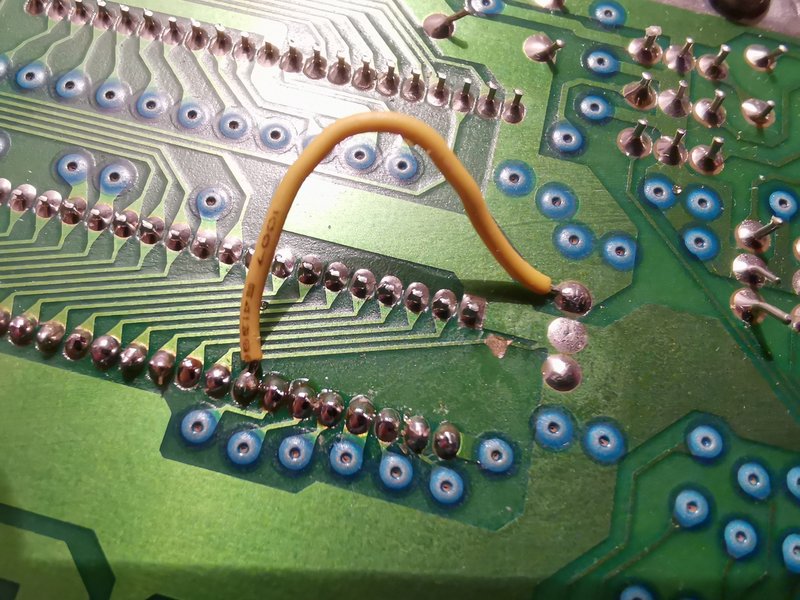

En revanche j'ai remarqué au niveau du 315-5124 un défaut visible sur une piste qui était plus ou moins caché par le fil jaune !
J'ai d'abord cru que j'avais fait une boulette avec le fer à souder, mais si on regarde bien on peut le voir sur ma photo en 1ere page.

Est-il possible que le problème vienne de là ?
Et si oui, puis-je faire quelque chose pour contourner ce défaut ? Tirer un fil ?

A moins que ce soit normal que cette piste soit coupée par rapport aux variantes US mais ça me parait grossier.
Merci et bonne nuit

Message par **titifayls** » jeu. 8 juin 2023 01:11

Arfff ,faudrait que je vois ça maintenant mais la coupure est normal c'est le Pal officiel

Message par **Brakvader** » jeu. 8 juin 2023 04:09

Modif normale d'usine pour le 50 Hz.

Message par **jm_94** » jeu. 8 juin 2023 12:43

Bon ben je commence à comprendre le slogan "Sega c'est plus fort que toi" lol.

Message par **Brakvader** » jeu. 8 juin 2023 14:49

Tout pareil

Message par **Brakvader** » jeu. 8 juin 2023 14:50

Sur celle ci, j'ai l'image qui saute pas, mais pas de son.

Si ça peut te consoler lol
Après j'ai pas fini de chercher et je l'avais acheté HS...

Message par **titifayls** » jeu. 8 juin 2023 18:04

Brakvader a écrit : ↑jeu. 8 juin 2023 14:50 Sur celle ci, j'ai l'image qui saute pas, mais pas de son.

Si ça peut te consoler lol
Après j'ai pas fini de chercher et je l'avais acheté HS...

Récupére le son direct du VDP pour voir

Message par **Brakvader** » jeu. 8 juin 2023 21:49

Oui, c'est ce que je pensais faire, il me semble que j'ai le pinout, j'espère qu'il est pas grillé car elle revient de loin, j'ai du tout reprendre, y avait des pâtés partout et des pins mises ensemble alors qu'elles devaient pas....

Message par **darius** » jeu. 8 juin 2023 22:28

moi j'ai l'impression que ton doigt se comporte comme un condensateur

tu pourrais peut etre changer ces 2 la ?
