[Master System 1] problème d'affichage

[jm_94]

Bonsoir à tous,

Comme évoqué dans ma présentation, j'ai découvert ce forum en faisant des recherches sur la Sega Master System 1.
J'en ai achetée une en vide-grenier le WE dernier qui présente problème d'affichage (heureusement que le vendeur m'a dit qu'elle marchait parfaitement^^).

J'espère trouver un peu d'aide pour la réparer. Je précise que j'ai très peu de connaissances en électronique, mais je dispose d'un multimètre.

Mon Diagnostic (test sur 2 écrans plats, je n'ai plus de tv cathodique) :
- Son et couleur OK, mais image qui "tremble" de manière horizontale, aussi bien sur le jeu interne que sur les cartouches.
- Le cable video ne semble pas en cause : même résultat avec celui de ma Master System 2 ; et la MS2 fonctionne avec le câble de la MS1.
- je n'ai pas constaté visuellement de soudure ni de piste HS
- j'ai testé au multimètre le passage du courant entre la prise video et sa soudure à la carte mère (les 8): a priori OK
- j'ai ensuite testé la soudure jusqu'au "point suivant" sur la carte mère : a priori OK également.

Avez-vous une idée de ce que je pourrais faire pour aller plus loin ?
Ou m'indiquer une piste ou composant à expertiser de plus près ?

Quelques photos de la bête...










D'avance merci pour votre aide

[titifayls]

Salut , une photo du tremblement serait bienvenu aussi

Tu as essayé de changer l'alimentation ?

[jm_94]

Merci pour ton aide

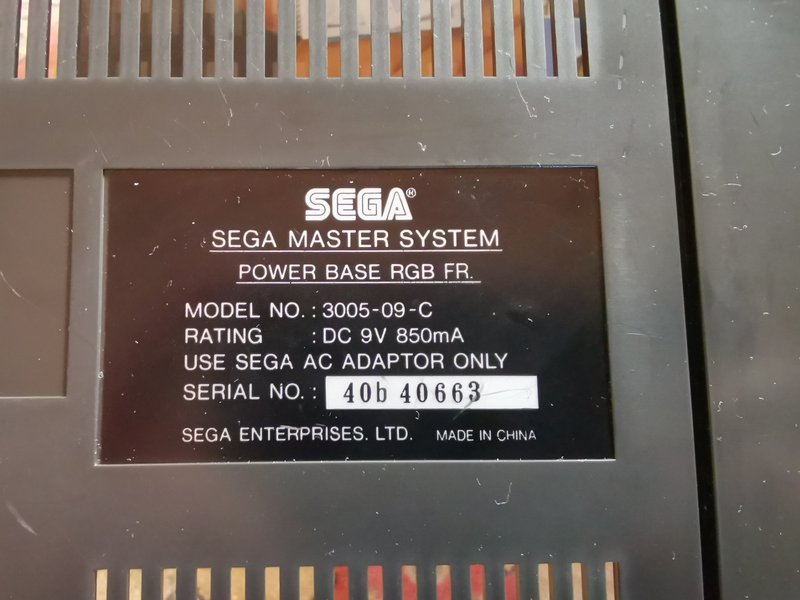

L'alim non. Puis-je utiliser celle de la MS2 sans risque ? Les valeurs de sorties indiquées ne sont pas tout à fait identiques.
EDIT : j'ai constaté aussi que la plaque métallique sur le côté chauffe en fonctionnement, je ne sais pas si c'est normal (dissipateur de chaleur ?)



J'ai fait une petite video sur sur youtube :

[titifayls]

Oui tu peux essayer l'autre transformateur , si c'est pareil c'est peut être un problème de régulateur 7805
Tout a fait la plaque métallique sert de dissipateur thermique

[jm_94]

Même résultat avec le transfo de la MS2 :(
Peux-tu m'indiquer où est situé ce composant et s'il existe un moyen de le tester ?
Merci

Edit : je pense l'avoir identifié, c'est justement celui qui est collé au dissipateur

[titifayls]

Voilà c'est lui , prend les tensions en fonctionnement avec la plaque alu arrière ( dissipateur ) pour la masse . Sur la patte de gauche l'entrée entre 9/13v et a droite 5v

[jm_94]

Peux-tu me confirmer que j'ai bien réglé le multimètre ?
Et donc le noir sur le dissipateur et le rouge sur la patte du composant ?

[titifayls]

Oui c'est ca , au pire si tu te trompes de sens de couleur tu auras un - a la lecture mais pas grave

[jm_94]

Merci encore.
Il semble hors de cause
- A gauche j'obtiens 11.40
- A droite : 4.95
(avec de légères variations de mesure, mais rien de brutal +/- 0.02)

[jm_94]

Bon je crois que je commence à toucher le problème du doigt (c'est le cas de le dire...).
On dirait un faux contact près de la prise video
En posant le doigt au niveau du cercle, le tremblement s'arrête (en tenant la carte mère comme un plateau par exemple).
Je vais essayer d'identifier le point qui cloche...

[petitevieille]

Une prise vidéo de Master System mérite toujours d'être re-soudée. Les soudures vieillissent mal.

[jm_94]

Je n'ai pas l'impression que ce soit la prise video justement !

J'ai le sentiment que ce sont ces soudures là



ce qui correspondrait à ce composant :



ça vous parait possible ?
Je vais essayer de rafraichir ces 2 soudures et on verra si ça change.

[titifayls]

A ta place je referais toutes les soudures du din puis je mettrais des fils direct car souvent les pastilles casses a raz de la sorti din a cause des gens qui force dans tout les sens pour mettre la prise ...

[Brakvader]

Je n'ai pas l'impression que ce soit la prise video justement !

J'ai le sentiment que ce sont ces soudures là



ce qui correspondrait à ce composant :



ça vous parait possible ?
Je vais essayer de rafraichir ces 2 soudures et on verra si ça change.

Le composant semble dans le mauvais sens pour être concerné. Je veux dire soudures horizontal et composant dans le sens vertical... Pareil que dis précédemment, je referais toutes les soudures de la prise din pour commencer, et peut être un peu alentours.

[titifayls]

Pour moi il est dans le bon sens surtout que se type de condensateur céramique n'a pas de sens d'utilisation au contraire d'un chimique.

[Brakvader]

Pour moi il est dans le bon sens surtout que se type de condensateur céramique n'a pas de sens d'utilisation au contraire d'un chimique.

Je parle pas du sens du composant, il montre deux soudures en verticales par rapport à la prise din et après il montre un composant à l'horizontale, ça n'est clairement pas ce composant qui est incriminé...je sais bien que ces condo n'ont pas de polarité.

[jm_94]

J'ai encore pas mal cherché hier et aujourd'hui et je ne comprends vraiment pas...

Quand je pose le doigt ici (sans pression particulière) l''affichage cesse de déconner ! J'ai découvert ça un peu par hasard en cherchant s'il y avait un faux contact sur les soudures de la prise video (j'ai bien compris que c'était la faiblesse de ces consoles).
J'ai fait plein de tests pendant un certains temps. même en secouant un peu la console ça ne bronche pas. Dès que je lève le doigt ça redéconne



J'ai dessoudé et ressoudé les 2 composants marrons (condensateurs céramique donc, j'ai appris quelque chose) en pensant qu'ils étaient en cause, car ils sont juste au dessus de l'endroit ou je pose le doigt et c'est toujours pareil.



J'ai à nouveau testé la circulation du courant sur toutes les pistes du secteur. Idem pour la prise video (avec un trombone jusqu'au premier point après la soudure à la carte mère). Je n'arrive à rien prendre en défaut

Je vous avoue que je suis débutant en soudure. Je ne vois pas trop comment m'attaquer à la prise vidéo comme tout est rigide et qu'il y a de nombreuses pattes. J'imagine qu'il faut que je me procure une pompe à étain.
J'ai essayé de reprendre les point de la prise video avec un peu d'étain neuf, ça n'a rien changé non plus (ni mieux ni pire).

[titifayls]

Je te reconseil de tirer des fils directement du connecteur au autre point correspondant en suivant leur piste , 7 fils à mettre étant donné qu'un point est relier a la masse

[jm_94]

OK je te remercie. Comment je me fixe au connecteur ? J'avais pensé faire un petit trou dans chaque tige avec ma dremel pour plus facilement pouvoir souder le fil.
Faisant pas mal de modelisme, je suis plus habile sur ce genre de bricolage que sur l'électronique lol.

Sinon, pour vous montrer que je ne rêve pas... même si cette console commence à me rendre fou !!

[titifayls]

Houla non , y a rien de compliqué là où tu mets tes doigts , y a 8 grosses pastilles ? Bha tu soudes un fils sur chaque sauf celui de masse et en suivant leur piste tu soudes à l'autre bout

Comme ça

[jm_94]

OK j'avais peur que se raccorder depuis ces fameuses pastilles ne suffisent pas à contourner le faux contact éventuel.
ça doit être dans mes cordes en effet. La suite au prochain épisode...
Merci encore.

[titifayls]

L'exemple est sur une Master System 2 mais le principe est pareil , en toute logique ça résoudra ton problème et ça t'évitera de nouveau soucis avec ton connecteur

Bon courage ;-)

[jm_94]

Résultat des courses, je suis un peu deg' parce que ça n'a rien changé :(

J'ai vérifié la continuité après branchement tout semble ok



Faute de mieux, j'ai continué de faire des tests.

J'ai aussi "exporté" de la carte mère le composant qui me semble être potentiellement en cause (ajout de fil de cuivre traversant la carte qui me permet de vérifier que les pattes sont bien soudées). Pas mieux. Et toujours en posant mon doigt au même endroit, le faux contact disparait.

A noter que j'ai fait un test de fonctionnement SANS le composant et c'est à peine pire qu'avec
Vous savez s'il serait possible de le tester ?

[titifayls]

Ça se test oui mais pas avec ton multimètre qui n'a pas l'option ... Je pencherais plutôt pour une piste ou une liaison de couche ( points bleus) ou une soudure autre que sur le din tu exerces une forte pression ? Tu as essayé toujours d'appuyer au même endroit mais dans que ça appuis sur le din ? Faut localiser au maximum , appuie avec un truc en plastique aussi voir ...

[Brakvader]

Moi je referais les grosse soudure de la masse de la prise din, elles sont souvent en cause. Ce sont les quatres grosses soudure dans la large bande grise .
