Transformer un power bank game gear

Message par V-Ism-Ryu »

Bonjour à tous

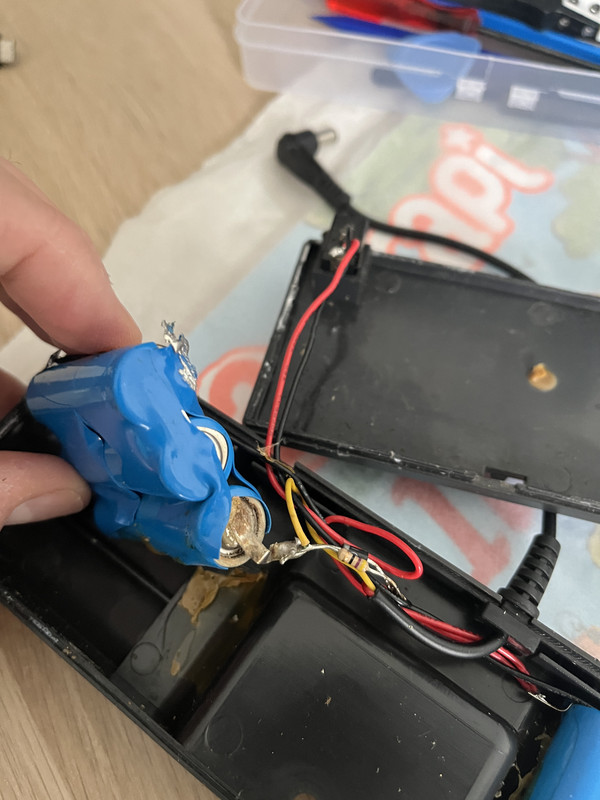

J’ai comme projet de redonner une seconde jeunesse à un vieux power bank game gear qui a rendu lame

L’objectif c’est de remplacer les piles par une batterie en lithium avec un circuit de charge et une alimentation en usb-c. La sortie sera toujours la prise jack pour alimenter la Game Gear.

Je cherche un tuto clair pour faire faire ça avec des liens vers les pièces sur aliexpress
Quelqu’un a déjà fait ce genre de mod ?






Avatar du membre
titifayls
Modérateur
Modérateur
Messages : 2301
Enregistré le : mar. 24 déc. 2019 16:36
A remercié : 55 fois
A été remercié : 79 fois
Contact :

Transformer un power bank game gear

Message par titifayls »

Salut , se qui est sur c'est pour recharger du lithium il faut une carte spécial qu'il faudra intégrer . Je ne sais pas trop comment la charge d'origine est faite... Faut voir mais tu ne trouveras pas de tuto pour ça a mon avis
V-Ism-Ryu
Messages : 324
Enregistré le : ven. 1 juil. 2016 00:00
A remercié : 1 fois
A été remercié : 1 fois
Contact :

Transformer un power bank game gear

Message par V-Ism-Ryu »

j'ai trouvé deux vidéos dans le meme genre :



Mais ce dont j'ai besoin c'est un schema pour savoir comment relier les élements entre eux
Avatar du membre
titifayls
Modérateur
Modérateur
Messages : 2301
Enregistré le : mar. 24 déc. 2019 16:36
A remercié : 55 fois
A été remercié : 79 fois
Contact :

Transformer un power bank game gear

Message par titifayls »

Ça dépendra du style d'accu et du nombre qu'il faut mais il faut un truc du genre juste pour la charge ca


V-Ism-Ryu
Messages : 324
Enregistré le : ven. 1 juil. 2016 00:00
A remercié : 1 fois
A été remercié : 1 fois
Contact :

Transformer un power bank game gear

Message par V-Ism-Ryu »

titifayls a écrit : ven. 28 avr. 2023 19:37 Ça dépendra du style d'accu et du nombre qu'il faut mais il faut un truc du genre juste pour la charge
M
C’est justement ça que je ne sais pas définir 😞
Avatar du membre
darius
Administrateur du site
Administrateur du site
Messages : 76087
Enregistré le : sam. 6 janv. 2007 00:00
Localisation : sur Saturne evidemment
A remercié : 106 fois
A été remercié : 150 fois
Contact :

Transformer un power bank game gear

Message par darius »

ton projet est ambitieux mais tu pourrais aussi refaire a l'identique avec des batterie cadmium ?
MES VENTES (allez fouiller ;) )
Ca Vient d'Arriver (abonnez vous a ce topic pour etre prevenus des mises en vente)
RESERVATIONS (postez y ce que vous voulez acheter et vos questions)
EVALUATIONS (parceque vous aimerez savoir a qui vous envoyez vos sous :D )
V-Ism-Ryu
Messages : 324
Enregistré le : ven. 1 juil. 2016 00:00
A remercié : 1 fois
A été remercié : 1 fois
Contact :

Transformer un power bank game gear

Message par V-Ism-Ryu »

Oui je pourrais faire ça mais j’aimerai vraiment obtenir quelque chose de plus morderne Darius
Avatar du membre
titifayls
Modérateur
Modérateur
Messages : 2301
Enregistré le : mar. 24 déc. 2019 16:36
A remercié : 55 fois
A été remercié : 79 fois
Contact :

Transformer un power bank game gear

Message par titifayls »

V-Ism-Ryu a écrit : ven. 28 avr. 2023 22:01 Oui je pourrais faire ça mais j’aimerai vraiment obtenir quelque chose de plus morderne Darius
Après le plus moderne c'est de te fournir le kit batteries+ carte alim de retrosix car si c'est pour rajouter 500g de batterie au cul de la console .... 😅
V-Ism-Ryu
Messages : 324
Enregistré le : ven. 1 juil. 2016 00:00
A remercié : 1 fois
A été remercié : 1 fois
Contact :

Transformer un power bank game gear

Message par V-Ism-Ryu »

titifayls a écrit : ven. 28 avr. 2023 22:04
V-Ism-Ryu a écrit : ven. 28 avr. 2023 22:01 Oui je pourrais faire ça mais j’aimerai vraiment obtenir quelque chose de plus morderne Darius
Après le plus moderne c'est de te fournir le kit batteries+ carte alim de retrosix
La c’est vraiment pour le plaisir de construire quelque chose
V-Ism-Ryu
Messages : 324
Enregistré le : ven. 1 juil. 2016 00:00
A remercié : 1 fois
A été remercié : 1 fois
Contact :

Transformer un power bank game gear

Message par V-Ism-Ryu »

darius a écrit : ven. 28 avr. 2023 22:00 ton projet est ambitieux mais tu pourrais aussi refaire a l'identique avec des batterie cadmium ?
Bon finalement je vais faire ce que Darius conseillait 😁
Ou est ce qu’on peut encore trouver des batteries cadmium ?
A l’origine il y en avait 7 , j’imagine que c’était du 1.2v chaque ? Qu’en pensez vous ?
Avatar du membre
darius
Administrateur du site
Administrateur du site
Messages : 76087
Enregistré le : sam. 6 janv. 2007 00:00
Localisation : sur Saturne evidemment
A remercié : 106 fois
A été remercié : 150 fois
Contact :

Transformer un power bank game gear

Message par darius »

ca a l'air d'etre a quel format ?
car si c'est un des formats standards des piles tu trouve les batteries equivalentes presque partout !
MES VENTES (allez fouiller ;) )
Ca Vient d'Arriver (abonnez vous a ce topic pour etre prevenus des mises en vente)
RESERVATIONS (postez y ce que vous voulez acheter et vos questions)
EVALUATIONS (parceque vous aimerez savoir a qui vous envoyez vos sous :D )
V-Ism-Ryu
Messages : 324
Enregistré le : ven. 1 juil. 2016 00:00
A remercié : 1 fois
A été remercié : 1 fois
Contact :

Transformer un power bank game gear

Message par V-Ism-Ryu »

Ça a l’air d’être un format classique , genre AA
Il me faut un modèle que je peux mettre en parallèle avec les petites languettes
Avatar du membre
darius
Administrateur du site
Administrateur du site
Messages : 76087
Enregistré le : sam. 6 janv. 2007 00:00
Localisation : sur Saturne evidemment
A remercié : 106 fois
A été remercié : 150 fois
Contact :

Transformer un power bank game gear

Message par darius »

je pense que tu trouvera chez aliexpress
MES VENTES (allez fouiller ;) )
Ca Vient d'Arriver (abonnez vous a ce topic pour etre prevenus des mises en vente)
RESERVATIONS (postez y ce que vous voulez acheter et vos questions)
EVALUATIONS (parceque vous aimerez savoir a qui vous envoyez vos sous :D )
V-Ism-Ryu
Messages : 324
Enregistré le : ven. 1 juil. 2016 00:00
A remercié : 1 fois
A été remercié : 1 fois
Contact :

Transformer un power bank game gear

Message par V-Ism-Ryu »

Je pense que celles ci conviendraient :
https://a.aliexpress.com/_EzKw78R
Avatar du membre
darius
Administrateur du site
Administrateur du site
Messages : 76087
Enregistré le : sam. 6 janv. 2007 00:00
Localisation : sur Saturne evidemment
A remercié : 106 fois
A été remercié : 150 fois
Contact :

Transformer un power bank game gear

Message par darius »

oui mais : "NI-MH" (nickel-metal hydrure) tu pourras pas recherger avec l'alim sega comme tu l'aurais fait pour NI-CAD je pense :)

enfin dans les 2 cas il va falloir trouver un chargeur adapté qui arréte le courant quand c'est plein !
MES VENTES (allez fouiller ;) )
Ca Vient d'Arriver (abonnez vous a ce topic pour etre prevenus des mises en vente)
RESERVATIONS (postez y ce que vous voulez acheter et vos questions)
EVALUATIONS (parceque vous aimerez savoir a qui vous envoyez vos sous :D )
V-Ism-Ryu
Messages : 324
Enregistré le : ven. 1 juil. 2016 00:00
A remercié : 1 fois
A été remercié : 1 fois
Contact :

Transformer un power bank game gear

Message par V-Ism-Ryu »

Tu as raison ! Ça ne marchera pas avec mon alim Sega et je préfère continuer à utiliser mon alim officielle. Faut que je trouve la bonne réf de piles
Brakvader
Messages : 683
Enregistré le : mer. 12 déc. 2018 11:52
A remercié : 4 fois
A été remercié : 13 fois
Contact :

Transformer un power bank game gear

Message par Brakvader »

Brakvader
Messages : 683
Enregistré le : mer. 12 déc. 2018 11:52
A remercié : 4 fois
A été remercié : 13 fois
Contact :

Transformer un power bank game gear

Message par Brakvader »

Je pense que tu peux trouver facilement des accus nicad , à priori vu le topo que j'ai mis, elles sont plus adaptées aux appareils qui consomment beaucoup, et je pense que pour la game Gear c'est un peu le cas. Et si tu sais souder, tu peux prendre des accus sans languettes, car contrairement aux lithium, tu peux les souder toi même sans risque d'explosion.
V-Ism-Ryu
Messages : 324
Enregistré le : ven. 1 juil. 2016 00:00
A remercié : 1 fois
A été remercié : 1 fois
Contact :

Transformer un power bank game gear

Message par V-Ism-Ryu »

Merci !
Il y a celles ci sur Aliexpress en NICD
https://a.aliexpress.com/_EzP6PBH

Ça ferait l’affaire ?
Brakvader
Messages : 683
Enregistré le : mer. 12 déc. 2018 11:52
A remercié : 4 fois
A été remercié : 13 fois
Contact :

Transformer un power bank game gear

Message par Brakvader »

Attention c'est des sub-c très courant en ni-cad car + d'autonomie, mais si tes batteries ressemble à des AA , ça va être trop gros. Celle-ci sont l'équivalent des piles "moyennes" (en un tout petit peu moins épaisses il me semble)comme on dit souvent, désolé me rappelle plus le LR combien.
Avatar du membre
darius
Administrateur du site
Administrateur du site
Messages : 76087
Enregistré le : sam. 6 janv. 2007 00:00
Localisation : sur Saturne evidemment
A remercié : 106 fois
A été remercié : 150 fois
Contact :

Transformer un power bank game gear

Message par darius »

bien vu

Taille:
SC 42.5mm * 22mm

ca semble etre des R6
MES VENTES (allez fouiller ;) )
Ca Vient d'Arriver (abonnez vous a ce topic pour etre prevenus des mises en vente)
RESERVATIONS (postez y ce que vous voulez acheter et vos questions)
EVALUATIONS (parceque vous aimerez savoir a qui vous envoyez vos sous :D )
V-Ism-Ryu
Messages : 324
Enregistré le : ven. 1 juil. 2016 00:00
A remercié : 1 fois
A été remercié : 1 fois
Contact :

Transformer un power bank game gear

Message par V-Ism-Ryu »

Ok en effet ça le fera pas , j’arrive pas à trouver un model au format AA 😞
V-Ism-Ryu
Messages : 324
Enregistré le : ven. 1 juil. 2016 00:00
A remercié : 1 fois
A été remercié : 1 fois
Contact :

Transformer un power bank game gear

Message par V-Ism-Ryu »

J’ai trouvé celles’ci mais elle n’ont pas de languettes pour les paralleliser
https://a.aliexpress.com/_EGeaLQL
Avatar du membre
darius
Administrateur du site
Administrateur du site
Messages : 76087
Enregistré le : sam. 6 janv. 2007 00:00
Localisation : sur Saturne evidemment
A remercié : 106 fois
A été remercié : 150 fois
Contact :

Transformer un power bank game gear

Message par darius »

a lemplacement de ta soudure tu raye bien le metal pour virer le chrome puis tu soude vite avec un fer puissant (50W) ,
si tu a de la graisse decapante ca marche encore mieux
entraine toi sur une vieille pile :)
MES VENTES (allez fouiller ;) )
Ca Vient d'Arriver (abonnez vous a ce topic pour etre prevenus des mises en vente)
RESERVATIONS (postez y ce que vous voulez acheter et vos questions)
EVALUATIONS (parceque vous aimerez savoir a qui vous envoyez vos sous :D )
V-Ism-Ryu
Messages : 324
Enregistré le : ven. 1 juil. 2016 00:00
A remercié : 1 fois
A été remercié : 1 fois
Contact :

Transformer un power bank game gear

Message par V-Ism-Ryu »

Merci Darius pour ton aide, je pense que j'ai trouvé mon bonheur :
C'est du Ni-CD
Type AA
Avec languette

https://fr.aliexpress.com/item/10050054 ... 9q9A6CYrod
