[Saturn JAP] Son existant mais image détériorée en RGB et RCA

[bigpanda62]

Bonjour à tous,
Je suis nouveau ici je viens de m'inscrire,

Aujourd'hui j'ai voulu jouer à la Saturn et à la Dreamcast, j'ai donc branché les 2 consoles sur un multiperitel lui-même relié à une TV cathodique, seule la Dreamcast était relié au secteur, la Saturn non.

Pendant que la Dreamcast était allumée j'ai remarqué que la Saturn l'était elle aussi.. alors qu'elle n'était pas branchée au secteur..
Je pense que du courant a été envoyé dans ma Saturn via son port vidéo uniquement..
Depuis j'ai pas vraiment d'image sur ma cathodique et plus du tout d'image sur mon écran plat (en essayant également en RGB et RCA).



Savez-vous d'où peut provenir le problème svp ? Est-ce qu'il s'agit tout bêtement de condensateurs à changer ?
Je tiens à préciser que j'ai néanmoins du son.

Merci à vous,
BigPanda62

[titifayls]

Salut bienvenue , ne jamais utiliser de multiperitels et encore moins du bas de gamme sans commutation et fait pour les consoles car tu risques d'abîmer tes consoles par des retours de tensions . Je n'en dirais pas plus et je t'invite à aller faire une présentation

[bigpanda62]

Ne pas pouvoir m'en dire plus ? C'est une façon de dire que c'est une panne toute bête à résoudre ?

Et me présenter ? Est-ce qu'il y a un endroit ou le faire précisément ? Je suis un fan SEGA et c'est un ami qui m'avait parlé plusieurs fois du forum darius-saturn, je suis venu plusieurs fois sur le site sans être inscrit pour avoir des renseignements sur tel ou tel console.. Jusqu'à présent j'avais jamais eu de soucis avec mes consoles et aujourd'hui j'ai donc créé mon compte pour exposer un (gros ?) souci et en espérant avoir un peu d'aide

[titifayls]

Alors la présentation des membres c'est ici

Pour ton problème il faudrait tester tes consoles avec leur bon câble sur une autre TV pour savoir plus précisément d'où peut venir le problème .

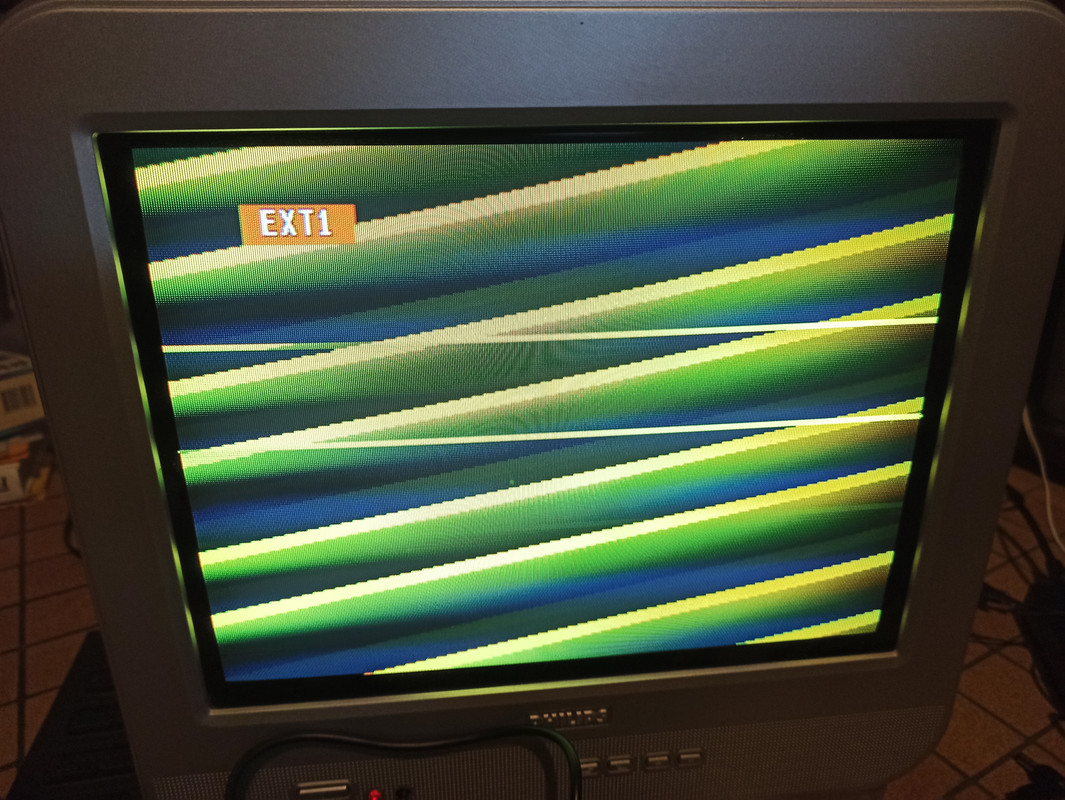

Ta photo est l'image de quelle console branchée seule ?

[bigpanda62]

- Le RCA testé sur la cathodique : similaire à la photo envoyée
- Le RGB testé sur la cathodique acheté sur DragonCity, qui fonctionnait pas des masses (image qui défilait du haut vers le bas, mais en passant par le multi péritel l'image fonctionnait bien) : la photo envoyée

- Le RCA testé sur mon écran plat : rien
- Le RGB testé sur mon écran plat : rien

La photo est une Saturn Jap HST-3220 seule après avoir eu ce "retour de tension" suite à une Dreamcast allumée sur le même multipéritel

[bigpanda62]

Je tiens à préciser que sur l'écran plat tout fonctionnait bien avant

[titifayls]

Ok , là comme ça je ne vois pas trop mais je ne pense pas a un condo . Je pencherais plus pour une panne matériel genre un chip ou un problème de piste . Par contre tu dis avoir bien du son .... Voir les condos proche du cxa ( proche de la sortie TV ) , voir les pistes et voir le CXA . Vérifier aussi visuellement l'état de toutes les puces et condos ( coulures ou gonflements ) . Tu peux aussi tester tout les " Lx " le x remplacer par un chiffre

[bigpanda62]

Bien le bonjour,

Après avoir passé la matinée à faire des tests, j'ai vérifié les pistes ça a l'air d'aller, j'ai rien vu de cramé ou rien qui coule sur la carte mère.
Tout ce qui est Lx (résistances fusibles je crois d'après internet) ça a l'air d'aller. Par contre avec mon multimètre j'ai certains condensateurs où la valeur ne bouge pas d'un pouce, je sais pas si ça peut être uniquement ça le soucis, je pourrais bien voir pour les changer si c'est ça (il faut acheter tout le matos par contre )

[bigpanda62]

Update : plus de son non plus, j'ai vu pour une 2eme Saturn, je verrai surement pour bidouiller celle-là plus tard, j'utiliserai plus de multiperitel à l'avenir

[titifayls]

Et ton MB3516A , il chauffe beaucoup quand tu allumes ta console ? Par contre t' electrocute pas car je sais que le composant est placé sur sous l'alimentation ^^ . Souvent les pannes sont compliqués à trouver surtout sans grosses connaissances et Matériel :-/

[bigpanda62]

Chauffer je sais pas mais il y a une trace sous la forme d'un point plutôt visible (un peu foncé) sur le milieu de la puce là où sur les autres puces de la carte mère ça se voit pas.

Et de ce que j'apprends c'est que c'est l'encodeur RGB, ce qui pourrait expliquer le fait que j'ai pas d'affichage correct.. mais même en RCA j'ai pareil..

Bon au moins j'en apprends plus sur le fonctionnement de la console, c'est le côté "positif" du problème

[titifayls]

Cette puce ne fait pas que le RGB mais reencode la vidéo et le son que se soit en RGB et en composite . Le point vers le bas est normal , c'est pour le sens de la puce

[bigpanda62]

Ce que je voulais dire c'est que là où c'est entouré sur l'image, il y a une espèce d'ombre noire légèrement arrondie que j'observe pas sur d'autres puces, c'est un signe de chauffe ?
Là la console est rangée, j'y ai pas retouché depuis hier

[titifayls]

Le truc c'est que je n'observe rien sur tes photos. Possible de faire une photo bien visible voir éclairé ?

[bigpanda62]

Je peux pas faire de meilleure qualité

[titifayls]

Ha oui effectivement ,il paraît cloquer

[bigpanda62]

Ah oui donc ça serait aussi à potentiellement changer..

[darius]

faut surtout trouver la panne qui lui a fait ca avant

[bigpanda62]

Je ne sais pas.. le courant est rentré via la prise vidéo à cause d'un multiperitel alors que la console était pas branchée au secteur (j'utiliserai plus ce genre d'appareil), ce qui a détruit l'affichage et le lendemain le son sans raison alors que ça au moins ça fonctionnait, ce que j'ai fait en résumé :

- J'ai démonté, regarder si quelque chose me paraissait bizarre visuellement, rien, pas de cramé, pas de coulant, rien de gonflé
- J'ai testé tous les condensateurs, j'en ai trouvé certains où la valeur sur l'ohmétre ne bouge pas d'un pouce et ceux-ci n'ont rien à vu d'œil (ce que je comprends pas du coup)
- J'ai testé tout ce qui est Lx.. (sous les conseils de titifayls), ça a l'air d'être bon
- J'ai remarqué que la puce MB3516A était marquée
- J'ai quand même essayé tous les câbles que j'ai et sur toutes mes TV

J'ai repris une Saturn (exactement le même modèle) qui normalement arrive la semaine prochaine, je tâcherai à ne plus du tout brancher sur un multiperitel. Mais j'aimerais quand même voir si celle-ci est réparable parce que c'était la seule que j'avais et que c'etait une console qui me tenait quand même bien à cœur :(

[darius]

effectivement si c'est uniquement le retour de courant qui a fait ca alors tu peux tenter la reparation

[bigpanda62]

Bonjour, désolé de répondre deux jours après, merci à vous deux d'avoir pris le temps d'échanger ce sujet. Je verrai le mois prochain pour peut-être la réparer, merci de votre aide

[bigpanda62]

*d'échanger sur ce sujet
