saturn v1.2 freebios+switchless ecran noir

[jerems84]

bonjour, ayant acheter une sega saturn v2 HS sur leboncoin model MK-80200A-50, je tente de la réparer mais rien a faire, mais alors la accrochez vous car c'est un rpoblème que je ne retrouve nulle part part ailleurs sur le net, en faite il faut savoir que mon père y a souder 2 pattes en cuivre sur l'alimentation car quand celle ci a était récupérer les pattes n'était plus présente (vous savez les 2 pattes qui rentre dans l'embout du fil d'alimentation juste au cul de la console a l'extérieur de la coque) , bref mon père a changer ca mais le problème et que la console démarre bien je la configure comme demander par celle ci en configurant la langue la date et l'heure... et juste apres ons a le logo sega saturn sur fond gris, et bien a ce logo la la console ne va pas plus loin, en gros impossible d'accéder ne serait-ce que d'accéder au menu pour lancer les discs, j'ai déja éssayer de voir la carte mère mais bon a première vue ca l'air propre mais le truc c'est que je n'y connait rien a se niveau la, j'ai aussi tester le kit d'alimentation v2 sat psu de chez dragoncity et ait posisionner le switch du kit en 5v mais apparement le problème ne viend pas de la car toujour le mème problème avec le sat psu, j'ai aussi changer le bloc optique mais pareil aussi, je précise que j'ai aussi vérifier les nappes du bloc optique et de la lentille et que j'ai aussi mis une pile cr2032 de 3v, sans la pile mème probleme aussi.

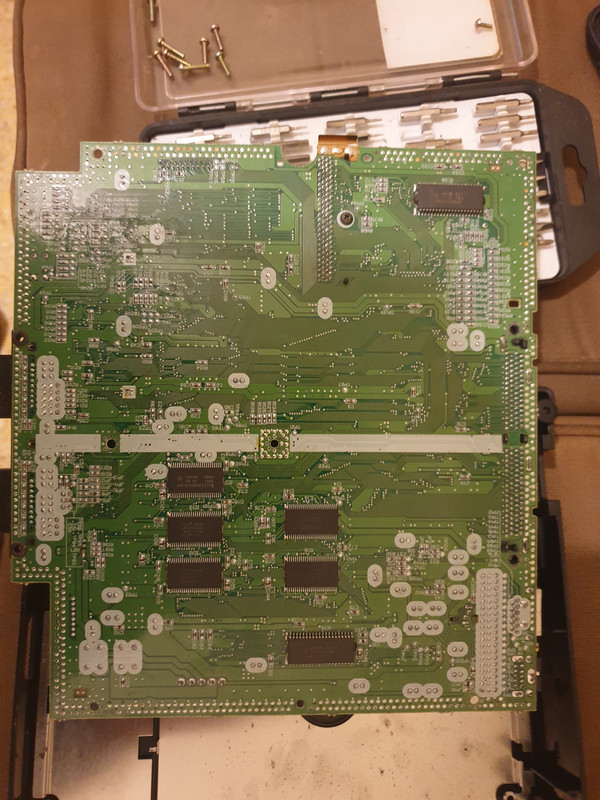

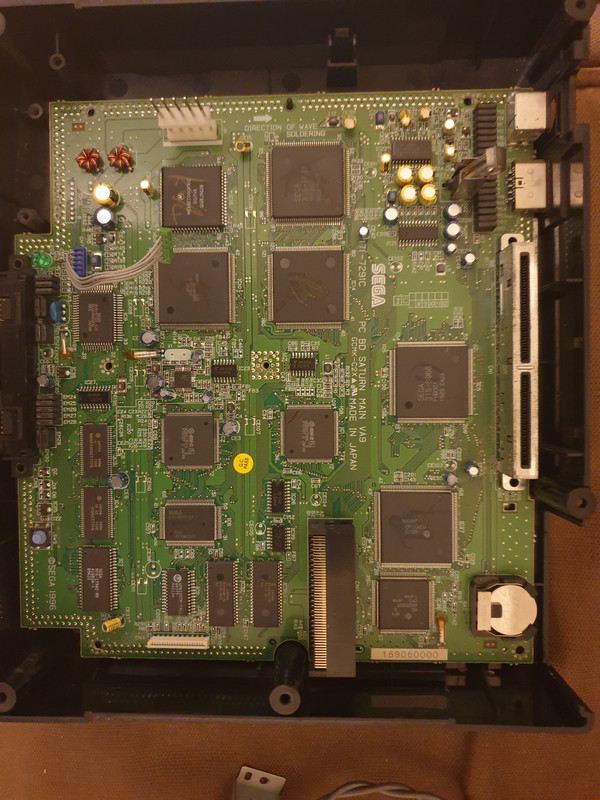

photos de la carte mère

[jerems84]

bon du coup je compter aussi vous parler de ma saturn v1 MK8020-50 qui ne lisait plus les jeux, elle commencé a déconner en faite elle avait le fameux symptome de la saturn v1 avec l'alim qui chauffe et ou il faut la rebrancher au bout de 30 mn pour quel re-fonctionne sinon elle ne lisait plus les disc saturn et elle le fesait depuis que je l'ai recu de ebay, du coup je vous évite un pavé avec les tonnes de tests que j'ai pus faire sur celle ci pour savoir ou était la cause, bref en faite il faut savoir que j'avait commandé le kit sat psu v2 de chez dragoncity pour la v1 mais aussi que j'avait presque abandonner pour la saturn v1, en tout cas j'usqu'a aujourd'huit vers 13/14H car du coup j'ai enfin une saturn v1 fonctionnel, en faite comme un idiot j'avait mal mis la nappe de la lentille (oui quand ons est abrutis c'est j'usqu'au bout xDD)

pour la saturn v2 j'ai aussi éssayer de frotter la carte mère des 2 cotés au vinaigre blanc du mieux que j'ai pus mais rien a faire toujour pareil donc si quelqu'un a une idée je suit preneur,car ca a l'air d'ètre le système qui a morflé je pense au niveau des fichiers ou un truc du genre, je précise que quand j'ai la saturn v2 qui bloque sur l'écran avec le logo sega saturn sur fond gris comme je l'ai décrit plus haut, bref j'ai juste oublier de préciser qu'elle peut rester bloquer indéfiniment sur ce logo sans écran noir par la suite (j'ai deja tester 5mn pour voir).

sur ceux bonne game a vous ce soir
perso je vais enfin profiter de rayman sur saturn xD

[titifayls]

Alors là aucune idée , vérifie toutes les pistes a l'oeil déjà. Ce n'est pas toujours si aisé de réparer une console... Bon courage ^^

[darius]

encore une victime de la legend urbaine du vinaigre ...
j'aimerais bien tenir celui qui a lancé cette idée totalement debile et lui faire un lavement avec son vinaigre !!!

ca ne sera a rien a part ronger les pistes et les contacts !

pour nettoyer des contacts oxydés on utilise eventuellement du vinaigre tres dilué dans de l'eau tiede ,
que l'on rince abondemment a l'eau deminéralisée tiéde et que l'on séche energiquement a l'air comprimé !

mais sur un circuit imprimé ca ne sert a rien a part eventuellement créer des pannes !
et de toutes façons un circuit imprimé ne se lave pas ! avec rien !
seuls les pros peuvent le faire avec du dispersant et un sechage a l'air comprimé

pour le pico PSU : il etait a regler sur 5V pour certe carte mére V2
et sur 3V sur ta carte mére V1 j'espere que tu l'a réglé comme ca ...

pour ton alim , tu pouvait la sauver en changeant 1 composant et en rajoutant un condensateur

[jerems84]

ok je prendrs notes pour tous vos conseils, et pour le sat psu oui la v2 et en 5v et la v1 qui elle fonctionne en 3v3

[Bouz]

Avis aux experts: possible que la ROM du BIOS soit flinguée? Ca se remplace?
Ca peut aussi être un problème de RAM, et c'est pas facile à détecter.
D'ailleurs, coïncidence amusante, je m'apprête à mettre en ligne une vidéo où je répare un souci de RAM sur un PCB d'arcade. Ca explique comment on peut s'y prendre, et c'est vraiment laborieux :(.

[jerems84]

voici des photos de mon alim saturn v1 c'est une 3v3






darius pourrait tu me dire quel composant prendre et me montré le condensateur a changer stp ?

sinon ma v1 a re-déconner après avoir réussi a brancher la nappe de la lentille, le problème c'est que a chaque fois a des moments préci en jeu sur rayman vue que c'est le seul jeu sega saturn que j'ai, bref je me retaper des retour menu et a chaque fois au meme endroit dans le niveau du jeu, donc du coup j'ai enlever la plaque métallique un peut mieux mais toujour se bug, ensuite j'ai re-surfacer le disc rayman saturn toujour pareil, et ensuite j'ai changer la lentille d'origine par une que j'avait acheter sur ebay pour 35€ environt,

https://www.ebay.fr/itm/363749709124?ha ... xycD9TTk7d

et sa fonctionne maintenant sans se foutu bug avec retour au menu , j'en avait marre de se bug lol xD

et derniere question voici l'intérieur de la coque du haut de la saturn v1




en faite la patte du couvercle a disc de la saturn bloque un peut quand ons le lève c'est parce que j'ai regarder et ben c simple quand ons la lève la patte s'enfonce, d'ou le problème, et sa c normal car je sait que en enlevant la plaque métallique, et que la patte du couvercle a disc de la saturn n'est plus retenu car la plaque y a était enlever, il y a aussi le couvercle d'ouverture de la mémory card car il y avait une patte aussi pour le couvercle de la memory card, bref a par ses 2 petits détails et des vis pour la coque de la saturn v1 la, celle ci fonctionne impec, et pour la v 2 je vais la revendre car ca l'air trop galère si il faut toucher a la carte c'est pas mon truc et j'y connait rien a se niveau la.

[darius]

c'est l'alim V1.2 pal maudite avec son default thermique d'origine

[TUTO] Alimentation SATURN , regroupement des tutos

c'est le 4eme post mais les autres sont interressants aussi

[jerems84]

j'ai modififié mon message précédent dsl et merci pour le lien du tuto

[darius]

je peux te fournir les pieces manquantes ou une coque compléte

[jerems84]

non merci sa ira pour la coque ou les pièces, je sait ce que je vais faire je vais souder deux pièces en plastoque sur la coque, une pour la patte manquante du couvercle de la memory card, et un autre pour le couvercle a disc tout en faisant gaffe a la rotation de la patte de celui ci, et sa devrait le faire ensuite, au passage j'ai mème failli perdre le ressort du couvercle de la memory card mais sa va je l'ai retrouver c'est tellement petit un peut ses ressort xD

[darius]

comme tu veux , mais pour quelques euros c'est drmmage de pas refaire le montage d'origine ...

[jerems84]

oui bah moi je m'en fous un peut de toute facon, tout ce que je voulait c'était une saturn v1 ou v2 fonctionnel, plus tard j'installerait un bios freezone ainsi qu'une mémoire fram, et je verrait pour les jeux graver aussi voir ce qu'il faut pour arriver a les lire, mais au pire je crée un autre topic peut etre sur ce forum pour demander vue que la ca concernera plus la v1 que la v2

[jerems84]

comme tu veux , mais pour quelques euros c'est drmmage de pas refaire le montage d'origine ...

a part si tu vends des bouton reset seul car il m'en manque un sur ma coque v1 j'y pense finalement

[darius]

tu veux que ca ?
je peux t'en faire un a l'€ symbolique mais l'envoi en suivi te coutera 2€ !

[jerems84]

oui juste que ca stp

[darius]

tu a ce qu'il faut pour la mise a niveau de l'alim ?

franchement , faire un emballage pour gagner un € ...

[jerems84]

ben au pire mais moi un bouton power pour saturn v2 avec le bouton reset pour la v1, car mon bouton power sur ma saturn v2 veut plus rester enfoncer mais fonctionne (j'ai bouger le ressort sous le cache de celui ci)

et pour l'alim j'ai le sat-psu v2 de chez dragoncity avec l'alim leicke 12v 5a

[jerems84]

par contre je ne sait pas si tu parler de l'al'im de rechange ou d'origine pour la mise a niveau de l'alim mais celle d'origine je n'ai pas les pièces de rechange (condensateur ect...) si c'est sa que tu veut savoir, donc je te prend le kit SAT alim V1.2 pour mon alim d'origine si tu en a, plus les 2 articles citer plus haut

[darius]

ok je m'en occupe demain pour poster lundi

[jerems84]

ok tu me dira combien je te devrait, par contre envoie moi le lien pour le payement avant l'envoie du colis, desfois qu'il y est un soucis pour te payer

[darius]

en gros il te manque juste une piece pour remmettre le capot aux normes ?
si on arrive a definir ce qui te manque je te l'offre tant qu'on reste dans l'affranchissement 100grs

le topic qui va suivre ta commande :
viewtopic.php?t=14530

va y faire un post pour etre notifié de chaque etape
pis fait ton paypal en respectant scrupuleursement mes 3 conditions

[darius]

voila le montage complet d'un V1.1 (au fait c'est bien ton modele ? ou V1.2 ?)
edit : je viens de verifier une V1.2 : c'est le méme systéme



voila les 3 elements sortis apres demontage :



il te manque le N°2 ?

[jerems84]

voila le montage complet d'un V1.1 (au fait c'est bien ton modele ? ou V1.2 ?)
edit : je viens de verifier une V1.2 : c'est le méme systéme



voila les 3 elements sortis apres demontage :



il te manque le N°2 ?

en faite tout ca je l'ai

[darius]

je comprends pas ce qui te manque alors ?
