Problème Dreamcast GDEmu

Message par **darius** » jeu. 18 mai 2023 18:19

Dernier message de la page précédente :

on parlais pas plutot de la led qui marchait pas et que je t'ai dis que tu avais du la poser a l'envers ?

Message par **Guiguile** » jeu. 18 mai 2023 18:38

Ça sent la pile gratos

en page 2

Message par **Guiguile** » jeu. 18 mai 2023 18:41

Non zéro soucis de led

Message par **darius** » jeu. 18 mai 2023 18:56

relis ce que j'ai ecris et redis moi quand j'ai dis que ta batterie etait a l'envers

j'ai dis :

"le support batterie ne peux pas etre monté a l'envers mais la pile oui"

ensuite je te demande une photo

": photo "

et comme tu ne montre pas de photo il m'est impossible de dire si ta pile est a l'endroit ou a l'envers
les mots et la façon dont on les ordonne veulent dire des choses precises

alors ne deforme jamais mes propos stp

mais je n'avais pas remarqué la photo plus haut , ce qui explique le malentendu ! donc tu n'aura qu'une LIR gratuite

Message par **titifayls** » jeu. 18 mai 2023 19:25

Message par **Guiguile** » jeu. 18 mai 2023 19:27

Oh y a eu méprise la

. Et je comprends la confusion

j'arrive quand même à insérer une pile

En tout cas je te remercie Darius San. C'est très fair play de ta part. Merci.

Message par **darius** » dim. 21 mai 2023 09:25

titifayls a écrit : jeu. 18 mai 2023 19:25

va voir ce post
2 points important pour le GDEMU de guiguile

le connecteur devra etre recupéré sur un lecteur de GDROM pour etre compatible avec les entretoises de 10mm fournies
(si connecteur chinois faut trouver des entretoises de 13mm )

et tu devras souder un fil a connecteur dupont femelle sur son gdemu pour qu'il puisse connecter au bouton reset du tray
la photo du point de connection est la bas

Message par **titifayls** » dim. 21 mai 2023 09:56

Ok ça marche, dans la foulée je ferais surement aussi l'ajout des trois résistances pour le 12v non utilisé

Message par **darius** » dim. 21 mai 2023 10:11

ha oui , bonne idée !

Message par **Guiguile** » lun. 22 mai 2023 14:45

Merci les copains.
Je prépare paiement et expédition demain

Message par **darius** » lun. 22 mai 2023 14:46

bien

Message par **titifayls** » lun. 22 mai 2023 15:45

Impec

Message par **titifayls** » sam. 27 mai 2023 23:09

Alors Gdemu reçu/récupéré aujourd'hui.

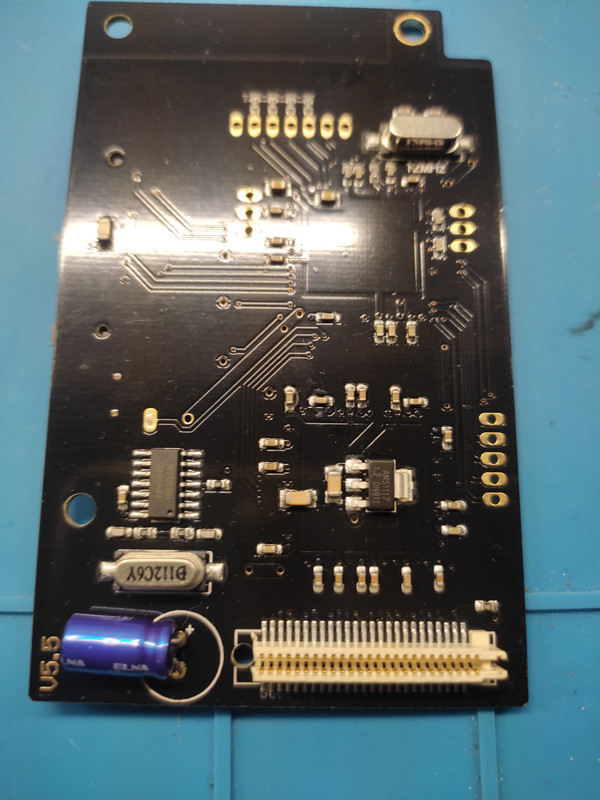

Voilà ne connecteur pas beau de certains Gdemu d'aliexpress fini au rabais malheureusement

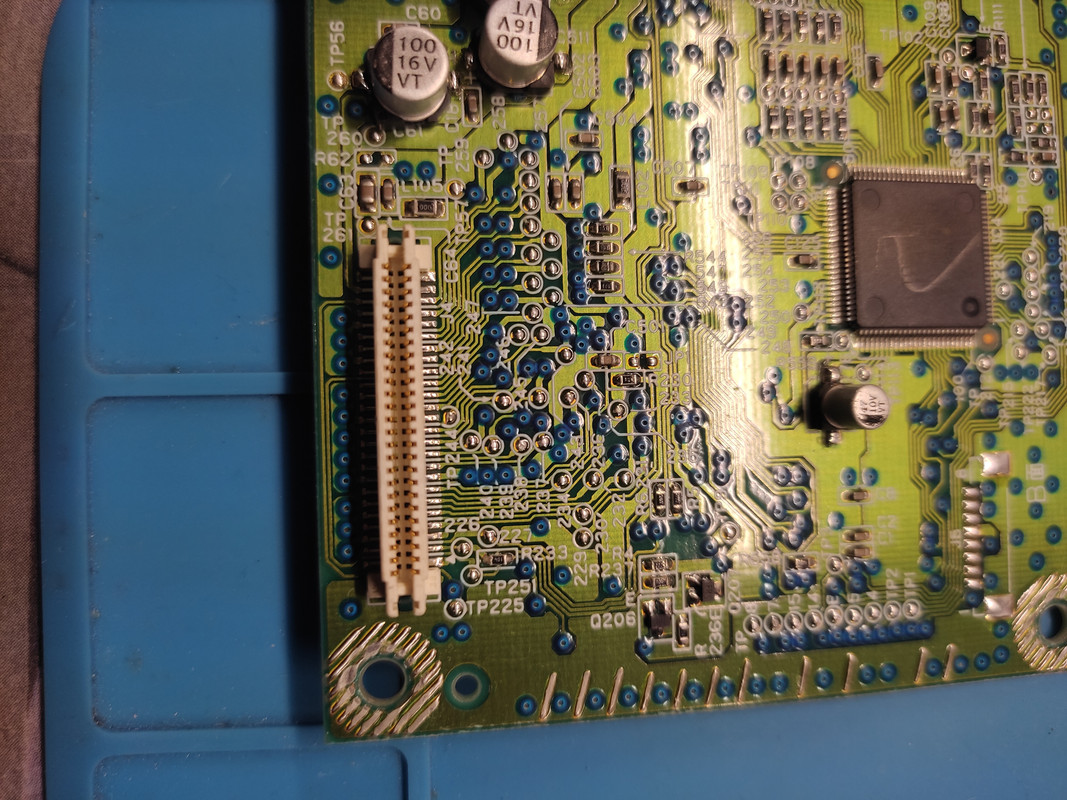

Ensuite voici la carte Gdrom donneuse avec un vrai connecteur officiel

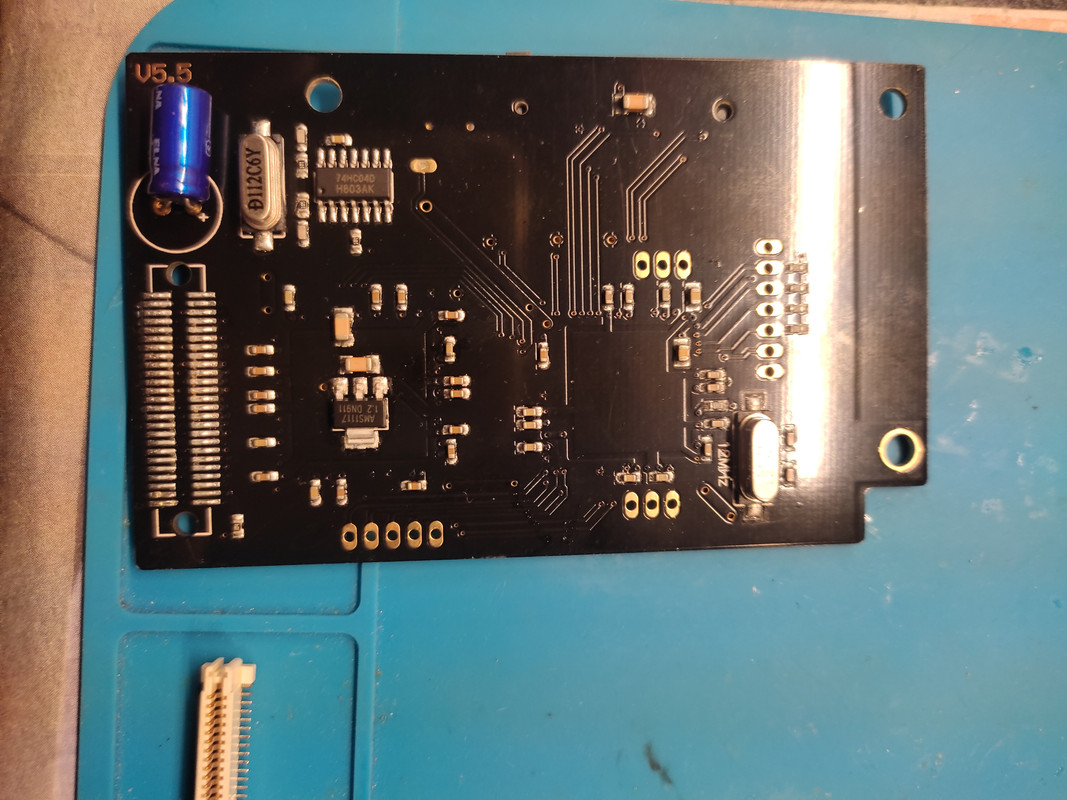

Retrait des connecteurs sur les cartes

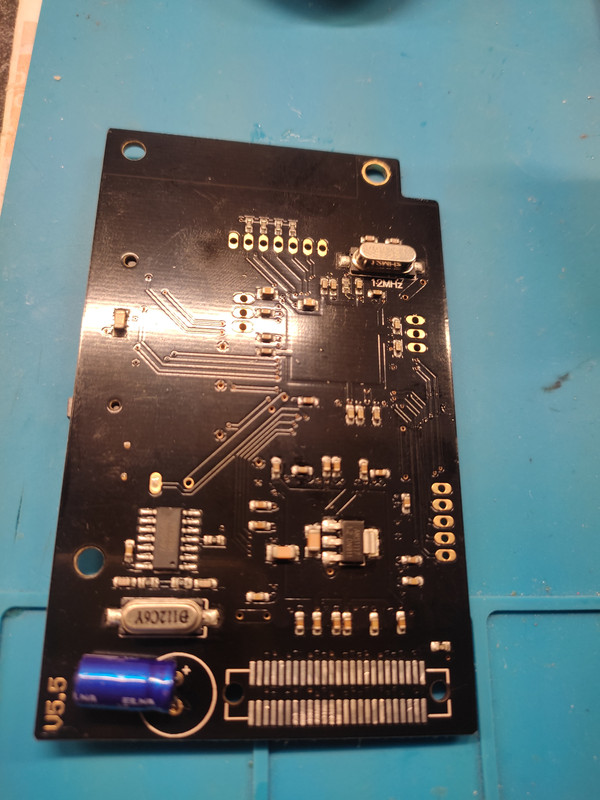

Nettoyage des pins du Gdemu et passage a la tresse avant réimplantation

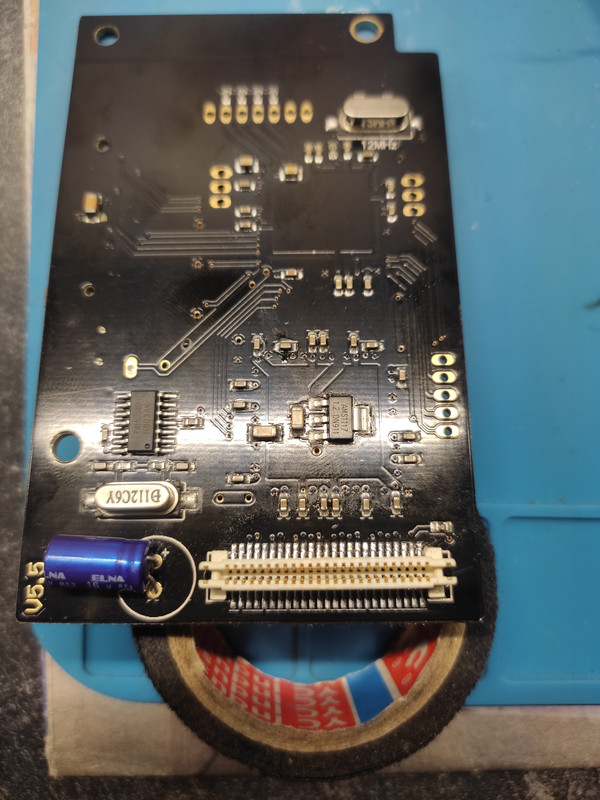

Greffage du nouveau connecteur

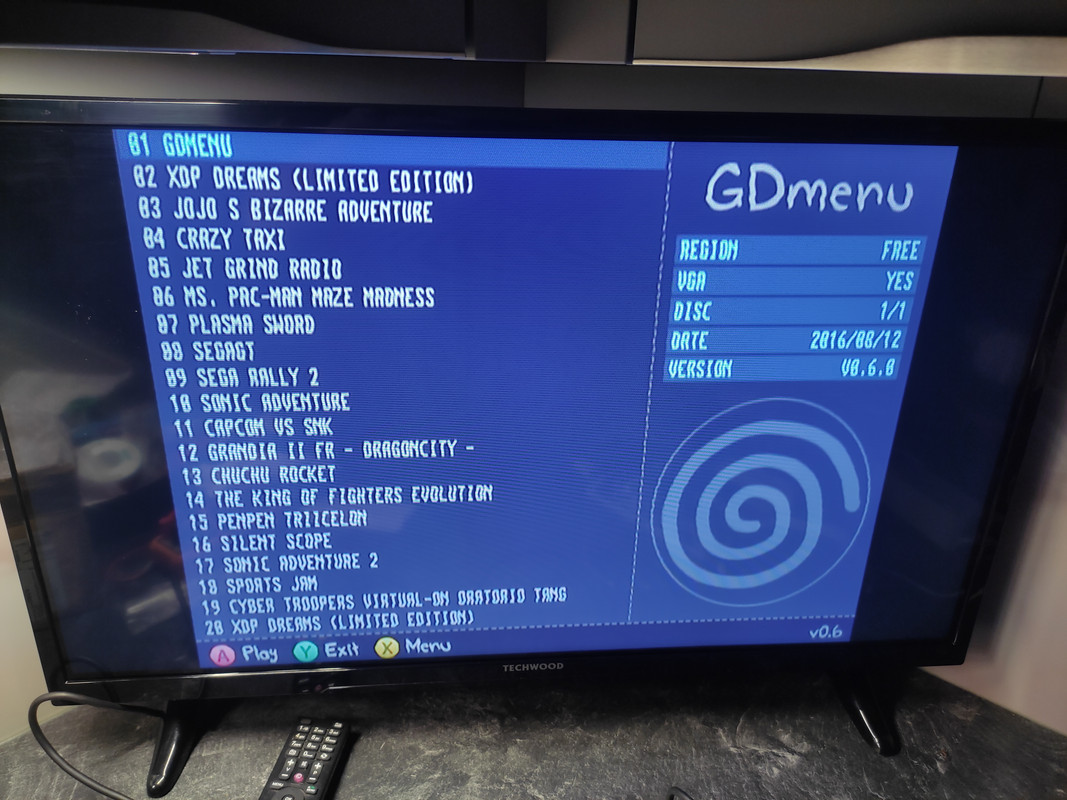

Et puis reste plus qu'à tester et être sûr que le problème du Gdrom n'était pas le connecteur...

J'aime quand ça se déroule sans accros ^^
Demain pose du fil pour le Switch et des trois résistances pour le 12v non utilisé . A suivre ...

Message par **Solo** » dim. 28 mai 2023 00:48

Bravo titi

Message par **darius** » dim. 28 mai 2023 07:28

du beau boulot !

Message par **titifayls** » dim. 28 mai 2023 11:06

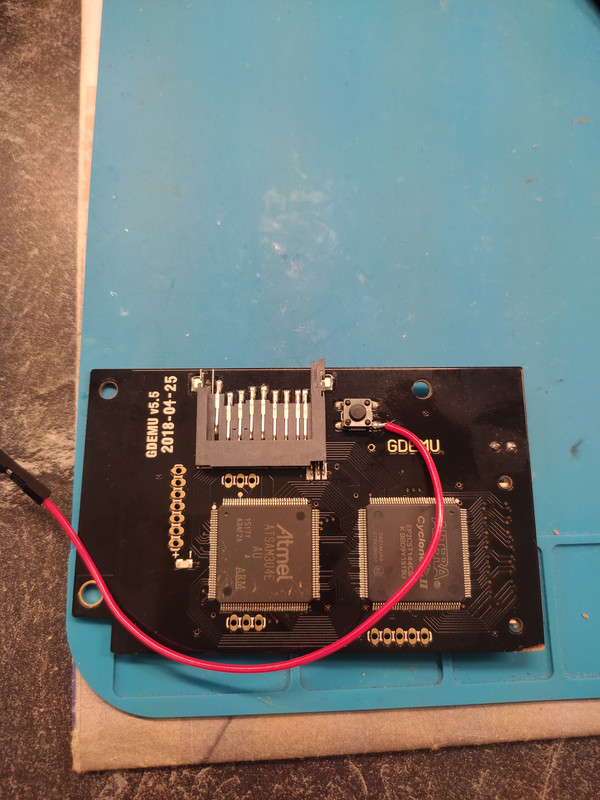

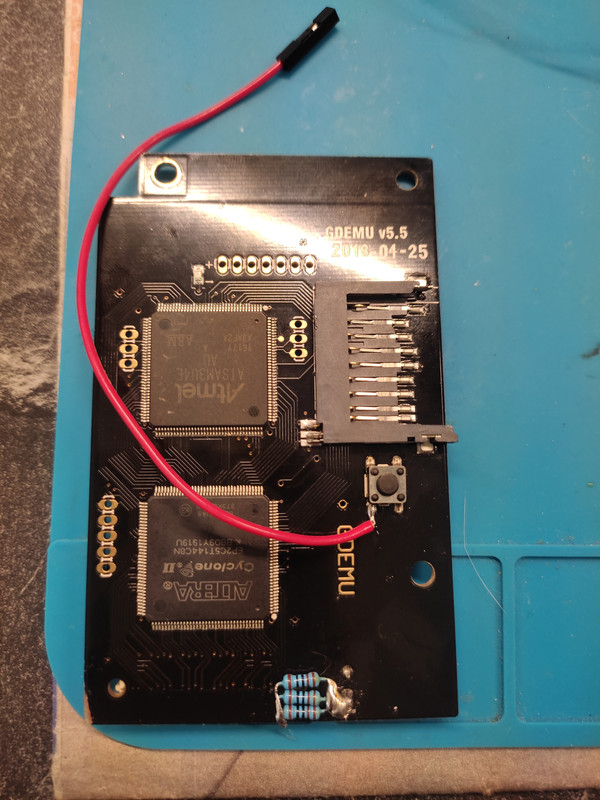

Hop voilà fini

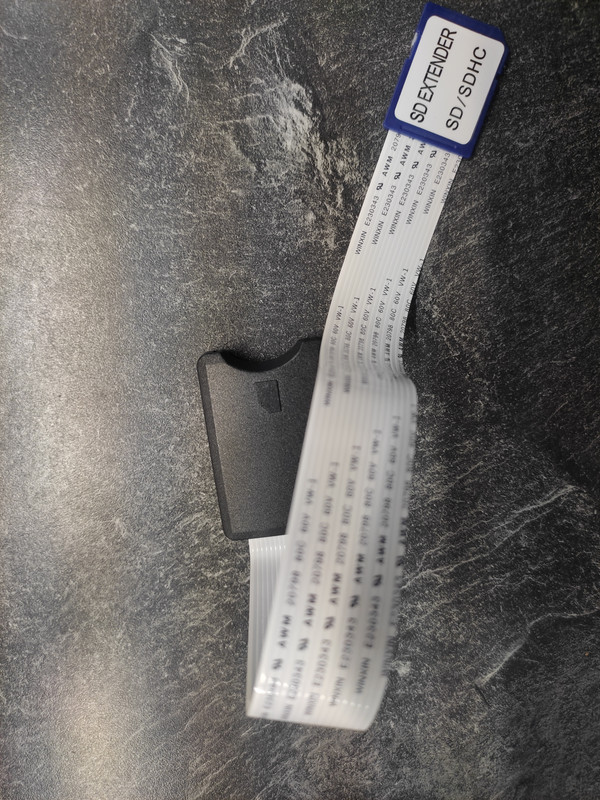

Par contre ta ralongue de plus de 20cm oublie surtout d'une qualité comme ça ( nappe ultra fine et donc fil hyper fin qui laisse mal passer les infos ou pas toutes surtout si c'est sur grande distance ici plus de 20 c'est trop pour que que le Gdemu demande ) utilisez que se qui est fournie avec les support ou tray si non ça fige , reboot , micros coupures ect...quand c'est trop long ou pas la qualité adéquate

Message par **Guiguile** » dim. 28 mai 2023 12:11

bravo Titi, tu es le meilleur!
Merci pour le beau travail et le partage en images.
Quelle fut ta technique pour souder le nouveau connecteur?
Ok la nappe elle va jarcler avec le nouveau tray de Darius. Merci du conseil

Message par **titifayls** » dim. 28 mai 2023 12:35

Merci , pour retirer le connecteur de la carte donatrice j'ai chauffer le dessous de la carte mise a l'envers pour rien abîmer et il est assez vite tomber du pcb . Pour le souder bien retirer l'ancien étain de qualité pas top d'origine de la carte avec un peut de flux et en passant la tresse ( sans trop appuyer ni insister pour arracher une piste . Après nettoyage et on remet légèrement du flux , ensuite de l'étain sur le fer ( c'est de l'étain que mon père avait acheté y a plus de 30ans ,500gr donc je le fini ^^ ) et on passe sur les pattes dans appuyer mais en restant 1s que ça prenne bien . Un fois les deux côtés fait je teste les pins un a un avec la pince à épiler en appuyant légèrement en latéral , si c'est pas soudé ça bougera. Touche finale on nettoie avec de l'alcool 95\98%

Message par **darius** » dim. 28 mai 2023 13:47

aie : ma nappe fait la méme longueur

mais je n'ai constaté aucun probléme avec les miennes !

Message par **Guiguile** » dim. 28 mai 2023 13:49

Oui mais logée dans la Dc avec ton tray elle ne bouge pas?

Message par **darius** » dim. 28 mai 2023 13:50

non , aucun probléme , j'en ai monté presque 20 et aucun retour negatif

Message par **Guiguile** » dim. 28 mai 2023 13:53

De toute façon quand ton tray me parviendra avec le gdemu

j utiliserais ta config qui est à priori bien meilleure que ma config initiale supports 3d

Message par **titifayls** » dim. 28 mai 2023 14:03

Ça dépend de la qualité de la nappe ,celle la déconne clairement , si je la retire avec la carte direct dans le Gdemu ,je n'ai plus aucun soucis

Message par **Guiguile** » dim. 28 mai 2023 14:09

titifayls a écrit : dim. 28 mai 2023 14:03 Ça dépend de la qualité de la nappe ,celle la déconne clairement , si je la retire avec la carte direct dans le Gdemu ,je n'ai plus aucun soucis

Comme quoi c'est peut être cette nappe qui aurait pu causer des problèmes plus graves ou a causé le dysfonctionnement initial, permis d' alerter d'une nécessaire réparation préventive du connecteur ect .grace à vous deux

.et donc éviter un GDEMU et CM HS.

Message par **titifayls** » dim. 28 mai 2023 14:35

Oui dans tout les cas vaut mieux pas laisser un connecteur a moitié coupé capable de rendre un Gdemu qui ne coûte plus un bouché de pain , HS ^^

Message par **darius** » dim. 28 mai 2023 14:55

c'est vraiment un coup de bol que ca n'ai pas grillés le gdemu ET la carte mére !
