) darius a écrit : mer. 22 sept. 2010 09:53 les 4 cables audio-video SATURN existant
cable SATURN rf-unit
- cable SATURN rfu off.JPG (160.11 Kio) Consulté 4755 fois
cable SATURN composite
- cable SATURN rfu zarb.JPG (159.03 Kio) Consulté 4755 fois
- cable SATURN composite off.JPG (157.41 Kio) Consulté 4755 fois
cable SATURN s-video
- cable SATURN composite chin.JPG (159.37 Kio) Consulté 4755 fois
cable SATURN rgb
- cable SATURN s-video chin.JPG (158.8 Kio) Consulté 4755 fois
- cable SATURN rgb off.JPG (158.42 Kio) Consulté 4755 fois
- cable SATURN rgb chin.JPG (156.95 Kio) Consulté 4755 fois
sur une echelle qualitative de 1 a 10 pour relier une saturn pal a une télé européenne ca donne a mon avis :
1/10 le cable "antenne" (rf-unit) qui se termine par une prise coaxiale
3/10 le cable "composite" qui se termine par 3 cinch rouge , blanc , jaune
9/10 le cable "s-video" qui se termine par les cinch rouge et blanc pour le son et par une mini-din a 4 pins pour la video
10/10 le cable "rgb" qui se termine par une peritel
il faut noter toutefois que le cable RGB officiel est zoné ,
ce n'est pas le méme pour une jap ou une pal !
tandis que le RGB no-name chinois sert au 2 standards !
et aussi que entre une sat jap et une télé européenne (multi standard !)
le s-video semble donner un meilleur resultat que le rgb !!!
d'autant plus que sur les derniere revision sat jap , "V2.3" (carte mére VA15)
le systéme rgb ne resiste pas aux echanges de courants avec le televiseur européen !!!
en effet , on a cru longtemps que ces modéles n'etaient pas toujours equipés du proc rgb
mais je sais maintenant qu'il est bien present , qu'il fonctionne ,
et que sa connection a une télé pal "multi-standards" le mets en panne !!!
) ) Aucun plan trouvé sur ce cable... tu seras peut étre le premier a sonder le cable et partager le schema (meme a la main au crayon gris, ca le fera)
Je reprendrai tes infos pour réaliser un schema propre, avec ton pseudo en commentaire sur le plan pour te remercier de ta contribution
Il est fort probable qu'il soit effectivement croisé ! Mais reste a voir si c'est le Master SH-2 ou sur Master et Slave des SH-2

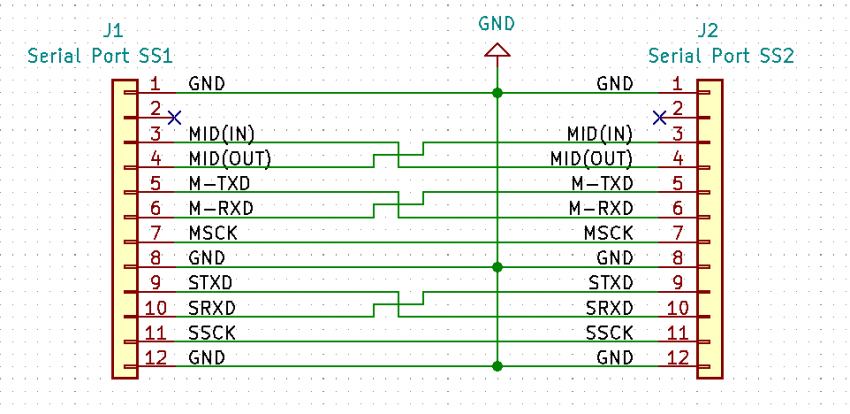

Première esquisse

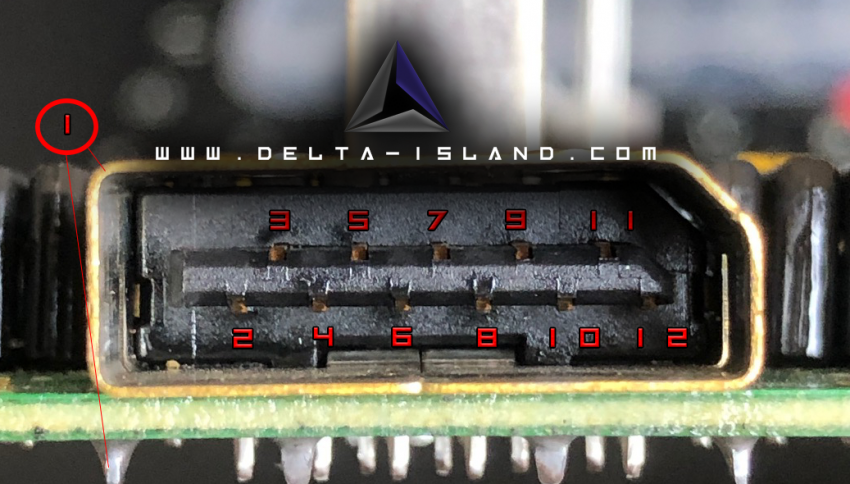

A prendre en compte : la pin 1 est la carcasse du connecteur, donc ce n'est pas la première pin physique du connecteur

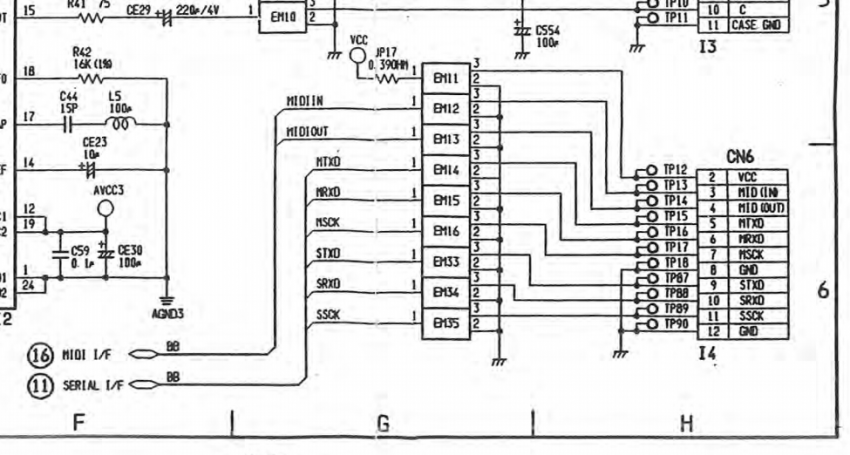

Je me suis conformé au plan d'origine Sega qui commencent eux aussi a la pin 2
La pin 2 est volontairement déconnecté (+5V)

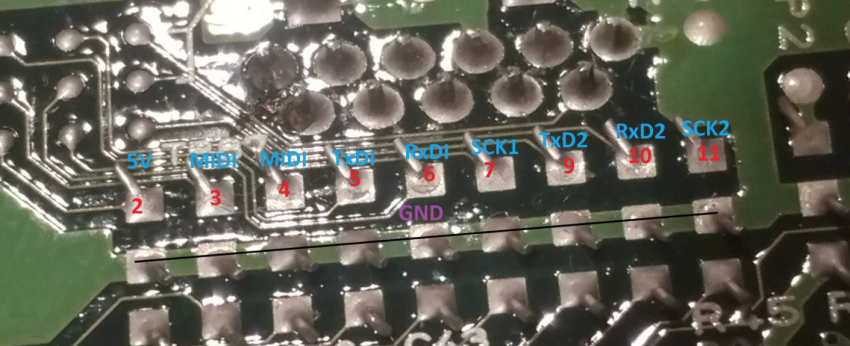

voila une petite presentation pour t'aider a sonder ton cable
C'est le coté carte mere
Ton cable est donc le miroir de cela
Plan mise a jour,

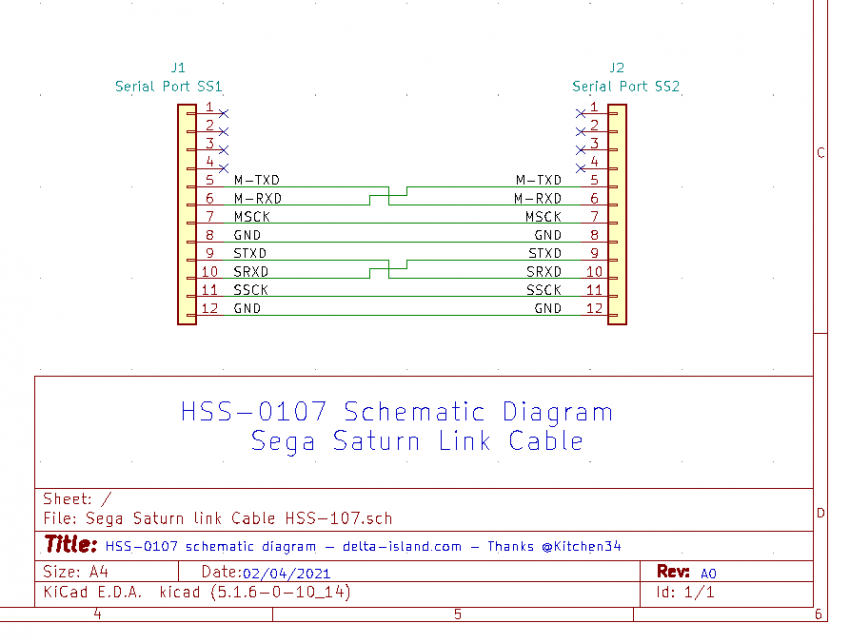

HSS-0107 Link cable wiring diagram
darius a écrit :Les jeux Concernés
-Daytona USA CCE | Version US
-Duke Nukem 3D | version US
-Saturn Bomberman | Version US
-Virtual On Cybertroopers netlink edition | Version US
-Sega Raly champ plus Netlink Edition | Version US
-Daytona USA CE | Version Jap
-Decathlete | Version Jap
-Dragon's Dream | Version Jap
-Habitat II | Version Jap
-Pad Nifty | Version Jap
-Puzzle Bobble 3 | Version Jap
-Puyo Puyo Sun | Version Jap
-Saturn Bomberman | Version Jap
-Sega Rally Champ. Plus | Version Jap
-Sega WorldWide Soccer 98 | Version Jap
-Shadows of the Tusk | Version Jap
-Virtua Fighter Remix | Version Jap
-Virtual On Cybertroppers | Version Jap
-Wachenröder | Version Jap
+
-doom pal
-gun griffon jap
) ) edit darius : photos perdues , alors debrouillez vous avec ca en attendant et si vous faites des photos des etapes de votre montage on est preneurPod a écrit : lun. 28 janv. 2013 11:37 salut à tous !
je mets ici un tuto plutôt facile pour Créer une sortie composite RCA, le plus difficile sera de démonter la console !!!
À savoir on peut le faire sur n'importe quelle saturn vu que la prise reste la même !
Merci Darius pour le coup de main !
le tuto a été fait sur une V1.3
) ) Der33 a écrit : jeu. 12 juin 2014 14:34 Bonjour,
vous pourriez avoir besoin de changer le signal de sortie vidéo pour brancher un cable pal euro/rgb sur une saturn jap/us ntsc.
Pour se faire je vous propose de rassembler ici une aide sur 3 cartes mères différentes.
Le démontage/remontage n'est pas détaillé donc
prenez des photos, ne mélanger pas les vis qui peuvent être de taille ou de nature différente, ne forcer pas sur les clips qui coincent lors du démontage + repérez tout ce qui peut être utile !!
Pour supprimer les composants, il suffit de les tordre doucement jusqu'à ce que les pattes cassent ou les dessouder.
Et privilégier d'apposer un peu de colle (spécifique) pour parfaitiser votre œuvre !
Carte mère 1 (V2.1) :
Soudure entre EM4 et le transistor D5
Carte mère 2 (V ? si quelqu'un la reconnait ?) :
Soudure entre TP8 et le pin1 du transistor D5
Carte mère 3 (V1.1) :
Soudure entre EM4 et le transistor D5
@ +
) ) GOREFESTOR a écrit : sam. 20 oct. 2018 17:18 Rapide tuto pour passer la Saturn Navi en RGB
Spoiler :Spoiler :Spoiler :Spoiler :Spoiler :Spoiler :Spoiler :Spoiler :
) ) ) ) ) ) ) ) ) ) ) )
) )
