[TUTO] bloc optique : full capa de la carte fille pour DC VA1 et VA0 !

[darius]

dans la plupart des cas un bloc optique dreamcast qui lache :
ca vient pas du laser mais des condensateurs chimiques situés sur la carte juste en dessous !!!

1er post : le bloc optique de VA1 (sur le suivant : VA0)

1ere etape : sortir la cartaucondos

faut extraire votre bloc optique de la console (facile ! 3 vis !)

tuto DC carte bloc optique a.JPG (157.25 Kio) Consulté 2350 fois

confirmation d'un bloc optique VA1 par 2 points :
- le silent bloc a droite est bien bleu
- gravé dans la tole la mention "3,3V"

vous avez des fils coincés sous des glu-glu

tuto DC carte bloc optique b.JPG (159.83 Kio) Consulté 2350 fois

faut les degager pour donner du mou

tuto DC carte bloc optique c.JPG (162.42 Kio) Consulté 2350 fois

decollez aussi un coté du petit plastique transparent


retournez le bouzin et otez les 5 vis (dont 2 clandos sous la mousse !)

tuto DC carte bloc optique d.JPG (161.9 Kio) Consulté 2350 fois

delicatement , façon demineur , vous soulevez cette fucking card

tuto DC carte bloc optique e.JPG (160.57 Kio) Consulté 2350 fois

encore plus delicatement , style jojo les doigts d'fée qui turbine su'l'coffiot,
vous allez degager les fils et la nappe de la ferraille

tuto DC carte bloc optique f.JPG (170.26 Kio) Consulté 2350 fois

la situation devient plus claire : on continue par deconnecter les connecteurs et la nappe de la carte
toujours en douceur : comme avec une demoiselle (oui , sous mes airs de brute je suis un tendre)

tuto DC carte bloc optique g.JPG (153.55 Kio) Consulté 2350 fois

bravo ! voila la nardinecarte :

on y voit 10 condensateurs chimiques de type CMS:

N°1 = 100µf 6,3V
N°2 = 100µf 6,3V
N°3 = 100µf 6,3V
N°4 = 100µf 16V
N°5 = 47µf 6,3V
N°6 = 100µf 16V
N°7 = 47µf 6,3V
N°8 = 100µf 6,3V
N°9 = 47µf 6,3V
N°10 = 100µf 6,3V

reperés ici :

2eme etape : oter les condensateurs CMS

il faut remplacer les condensateurs CMS/foirfouille par des vrai electro-chimique radial de bonhomme !!
(enfin si vous voulez remettre du CMS je peux pas vous empecher mais faudra recommencer dans moins de 20ans )

la on plaisante plus va falloir faire dans la dentelle ...

moi je pose sur une cale pour ne pas appuyer sur le fragile petit switch

tuto DC carte bloc optique 3.jpg (181.61 Kio) Consulté 2372 fois

a default de station a air chaud j'utilise 2 fer pour dessouder

tuto DC carte bloc optique 4.JPG (162.86 Kio) Consulté 2372 fois

car si vous dessoudez un coté en soulevant un peu vous arrachez l'autre pastille !!!


la carte debarrassée de ses condensateurs CMS

tuto DC carte bloc optique 5.JPG (163.45 Kio) Consulté 2372 fois

ca fait plus propre

3eme etape : souder des condensateurs dignes de ce nom
je fais ce pliage pour y mettre ce type de condensateurs radial

tuto DC carte bloc optique 6.JPG (168.06 Kio) Consulté 2372 fois

ca donne ca une fois soudé (attention a la polaritée !!!)

tuto DC carte bloc optique 7.JPG (165.67 Kio) Consulté 2372 fois

la carte terminée

tuto DC carte bloc optique 8.JPG (159.01 Kio) Consulté 2372 fois

(pas refait la photo mais j'ai raccourcis les pattes du premier que j'avais laissé un peu longues)

[darius]

operation menée sur un bloc optique VA0



qui se confirme par un silent-bloc rouge/violine (au lieu de bleu pour les VA1) a droite du bloc



les etapes de demontage sont les mémes que pour le bloc de VA1 sur le post 1

7 condensateurs electro chimique au format CMS (astuce de dessoudage sur le post 1)


un cercle rouge et le N° pour chaque condo comme sur le tuto VA1 serait bien )

de gauche a droite et de bas en haut :
1 = 100µf/6,3V
2 = 100µf/16V
3 = 100µf/6,3V
4 = 100µf/6,3V
5 = 47µf/6V
6 = 100µf/6,3V
7 = 100µf/6,3V

j'ai oublié de prendre une photo apres demontage

remplacement par des condensateurs du modele radial



reste a remonter ca avec toutes les precautions necessaires pour ne rien abimer

[darius]

le tuto est a peine commencé je lui ai d'abord mis ce dont j'ai besoin pour faire la manip si je vire touts les condos

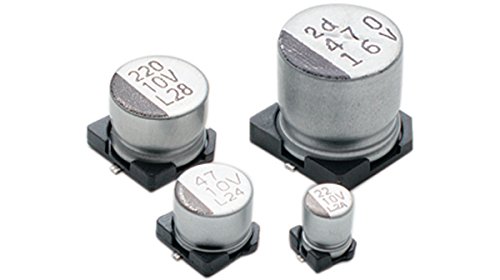

les condensateurs CMS (ou SMD ? je sais pas) comme ceux qui sont sur le PCB qui nous interresse



en haut un condensateur axial : les 2 pattes sont dans l'axe du cylindre
ils sont generalement posés a plat sur le PCB

en bas un condensateur radial : les 2 pattes sont du méme coté du cylindre
generalement posés a la vertical sur le PCB

faut pas hesiter a remplacer les CMS par des radial couchés quand on a la place , je pense qu'ils tiennent plus longtemps !

edit du 12 04 2023

et pour completer :
SEGA Dreamcast Laser Calibration Guide
fourni par DreamCasting sur dreamcast-talk.com

[darius]

Nice job

merci je me lance !
la c'est juste les photos de ce qu'on voit apres demontage + repérage des condos

Je veux bien monter du Pirelli sur mon gdrom mais pas sur que ça tienne mieux dans les virages (rapport au radial...)

Très intéressant comme toujours seulement pour celui qui ne sait pas ce qu'est un CMS et la différence avec un radial...la vulgarisation ni est pas

Mais je vais faire plus simple, le jour où j'ai besoin de faire ça je t'envoi le pcb ^^

Je te taquine évidemment

L'explication sur les condensateurs est très intéressante, tu devrait la mettre en préambule du tuto

je sais pas ... je me suis apercu que des reparation ou modifications plutot simple mais trop detaillées avaient tendance a en rebuter certains !
peut etre en utilisant des spoilers a ouvrir si besoin ?

[M4rk_Rent0n]

Oui en spoiler, ou a la limite en fin de tuto dans un genre de lexique. Je pense que ce qui rebute surtout les gens c'est le jargon employé, une fois qu'on a les explications ça rassure sur le fait d'avoir les capacités ou non d'effectuer soit même cette opération.

[darius]

je viens d'avancer un peu le tuto avec 6 photos suplementaires
la partie soudures c'est ok , manque les photos du demontage !

[darius]

tuto terminé vous pouvez dire ce que vous en pensez


ajout de 7 photos suplementaires et un peu d'explication avec style et elegance , non-denué d'humour toutefois

critiques bienvenues (enfin pas trop quand méme )

normalement la differences CMS/radiaux va s'imposer d'elle méme en voyant les photos , confirmez moi ce point

[M4rk_Rent0n]

Nickel

[nico38490]

Hello,
Question
Je peux utiliser des condo de tension supérieur ?
Pour 100µf 6,3V j'ai du 16V
Pour 47µf 6,3V j'ai du 16V

Merci
Nico

[Xrider]

Hello,
Question
Je peux utiliser des condo de tension supérieur ?
Pour 100µf 6,3V j'ai du 16V
Pour 47µf 6,3V j'ai du 16V

Merci
Nico

Oui, tu peux.
Qui peut le plus, peut le moins

[darius]

operation menée sur un bloc optique VA0



qui se confirme par un silent-bloc rouge/violine (au lieu de bleu pour les VA1)



les etapes de demontage sont les mémes que pour le bloc de VA1 sur le post 1

7 condensateurs electro chimique au format CMS (astuce de dessoudage sur le post 1)


un cercle rouge et le N° comme sur le tuto VA1 serait bien )

de gauche a droite et de bas en haut :
1 = 100µf/6,3V
2 = 100µf/16V
3 = 100µf/6,3V
4 = 100µf/6,3V
5 = 47µf/6V
6 = 100µf/6,3V
7 = 100µf/6,3V

j'ai oublié de prendre une photo apres demontage

remplacement par des condensateurs du modele radial



reste a remonter ca avec toutes les precautions necessaires pour ne rien abimer

[Tormento]

Merci pour ce boulot Darius!

hâte de monter tout ça pour redonner un coup de jeune à ma DC

[darius]

Merci pour ce boulot Darius!

hâte de monter tout ça pour redonner un coup de jeune à ma DC

t'a eu le temps d emonter ca ?

te trompe pas de vis surtout ! les vis en 12mm c'est juste pour le port manette ! pas ailleurs !!!

[darius]

ajout sur le 3eme post :

edit du 12 04 2023

et pour completer :
SEGA Dreamcast Laser Calibration Guide
fourni par DreamCasting sur dreamcast-talk.com

[_Zo_]

Bonjour,
Opération réalisée avec succès sur une VA1. Merci beaucoup pour le tuto !

[darius]

toujours content de savoir qu'on a aidé a sauver du matos
