SNES : Les malédictions des CPU Rev A

Message par Xrider »

Voilà, c’est sur, la plupart des SNES HS on un CPU HS.

Les symptômes sont nombreux, mais c’est toujours le CPU.

J’ai swappé plusieurs composants de plusieurs CM pour arriver à cette certitude.

Je suis donc à la recherche d’un CPU pour réparer au moin une CM

Voici quelques photos

Modifié en dernier par Xrider le jeu. 23 déc. 2021 15:38, modifié 3 fois.
Vous me cherchez ? Vous me trouverez la :
--<=[ delta-island.com ]=>--
dc103chaos
A remercié : 0
A été remercié : 0

SNES : Les malédictions des CPU Rev A

Message par dc103chaos »

Tu veux essayer de créer un cpu de remplacement pour sauver nos super Nintendo
Avatar du membre
darius
Administrateur du site
Administrateur du site
Messages : 67867
Enregistré le : sam. 6 janv. 2007 00:00
Localisation : sur Saturne evidemment
A remercié : 24 fois
A été remercié : 25 fois
Contact :

SNES : Les malédictions des CPU Rev A

Message par darius »

ca serait vraiment super mais c'est difficile : c'est un composant crée specialement pour eux !

enfin de temps en temps c'est la ram aussi :)
MES VENTES (allez fouiller ;) )
Le Nouveau Ca Vient d'Arriver (abonnez vous a ce topic pour etre prevenus des mises en vente)
RESERVATIONS (postez y ce que vous voulez acheter et vos questions)
EVALUATIONS (parceque vous aimerez savoir a qui vous envoyez vos sous :D )
Avatar du membre
FFVIMan
Messages : 11
Enregistré le : mar. 6 janv. 2015 00:00
A remercié : 0
A été remercié : 0
Contact :

SNES : Les malédictions des CPU Rev A

Message par FFVIMan »

Salut, je répond au DM reçu avec ce topic en lien ;)
J'ai des CPU et PPU ok.
Récupérer sur des cartes HS, genre des fois c'était le CPU HS donc récupération des PPU et des fois PPU HS : récup' du CPU.

J'ai récemment réparé un PPU2 HS :

https://twitter.com/FFVIMan/status/1198330910539763717
Un switchless ? :558843162:
FFVIMan.fr - Switch SNES
Twitter : @FFVIMan
Avatar du membre
Xrider
Messages : 3300
Enregistré le : mer. 10 janv. 2018 23:43
Localisation : MaskRom
A remercié : 0
A été remercié : 4 fois
Contact :

SNES : Les malédictions des CPU Rev A

Message par Xrider »

FFVIMan a écrit :Salut, je répond au DM reçu avec ce topic en lien ;)
J'ai des CPU et PPU ok.
Récupérer sur des cartes HS, genre des fois c'était le CPU HS donc récupération des PPU et des fois PPU HS : récup' du CPU.

J'ai récemment réparé un PPU2 HS :

https://twitter.com/FFVIMan/status/1198330910539763717
Ca fait plaisir de ne pas être le seul a jouer du fer a souder sur ce genre de millepatte :967725224:

Merci amigo
Vous me cherchez ? Vous me trouverez la :
--<=[ delta-island.com ]=>--
dc103chaos
A remercié : 0
A été remercié : 0

SNES : Les malédictions des CPU Rev A

Message par dc103chaos »

FFVIMan est un véritable maître dans l'univers super Nintendo
Avatar du membre
Xrider
Messages : 3300
Enregistré le : mer. 10 janv. 2018 23:43
Localisation : MaskRom
A remercié : 0
A été remercié : 4 fois
Contact :

SNES : Les malédictions des CPU Rev A

Message par Xrider »

Je viens donné des nouvelles... et elle sont bonnes.

Je viens de recevoir un CPU Rev B de la part de FFVIMan.
Mention special pour FFVIMan :
1- Il a pris en charge les frais postaux malgré ma demande de prise en charge.
2- Il a repondu a ma demande en 2 jours !
3- Il m'a fait cadeau un CPU Rev B :967725224:

Alors je dis MERCI FFVIMAN !!!
Il est connu pour ces mods sur Snes, mais il est surtout TRES généreux ! Dans ce monde pourrit, ca fait PLAISIR !

Je vais le mettre en place le CPU sur la CM dans la journée, je mettrais a jours le topic :967725224:

Encore merci FFVIMan :3207319737:
Modifié en dernier par Xrider le jeu. 23 déc. 2021 15:39, modifié 2 fois.
Vous me cherchez ? Vous me trouverez la :
--<=[ delta-island.com ]=>--
Avatar du membre
Xrider
Messages : 3300
Enregistré le : mer. 10 janv. 2018 23:43
Localisation : MaskRom
A remercié : 0
A été remercié : 4 fois
Contact :

SNES : Les malédictions des CPU Rev A

Message par Xrider »

Transplantation effectuée :967725224:

Tout fonctionne parfaitement !

Petites photos :

Petit nettoyage des pads

Positionnement du CPU + redressage des pattes

Control visuel + multimetre pour verifier les eventuelles CC, RAS.


Mise sous tension, :1493865056:


YES ! TOUTE EST OK !


Encore merci a FFVIMan pour le CPU Rev B
Merci a J2one pour la carte mère HS (CPU HS, ca me fait plus que 3 CM avec le CPU HS :icon_geek: )

En espérant que ça pourra servir a d'autres qui passeront par là...

Xrider
Modifié en dernier par Xrider le jeu. 23 déc. 2021 15:41, modifié 2 fois.
Vous me cherchez ? Vous me trouverez la :
--<=[ delta-island.com ]=>--
Avatar du membre
darius
Administrateur du site
Administrateur du site
Messages : 67867
Enregistré le : sam. 6 janv. 2007 00:00
Localisation : sur Saturne evidemment
A remercié : 24 fois
A été remercié : 25 fois
Contact :

SNES : Les malédictions des CPU Rev A

Message par darius »

du beau travail comme d'hab' :)
on remercie FFVIMan :3207319737:
MES VENTES (allez fouiller ;) )
Le Nouveau Ca Vient d'Arriver (abonnez vous a ce topic pour etre prevenus des mises en vente)
RESERVATIONS (postez y ce que vous voulez acheter et vos questions)
EVALUATIONS (parceque vous aimerez savoir a qui vous envoyez vos sous :D )
dc103chaos
A remercié : 0
A été remercié : 0

SNES : Les malédictions des CPU Rev A

Message par dc103chaos »

Tu as donc remplacer un cpu rev A par un cpu rev. B?
Mais il n'y as, pas, d'alternative a la récupération de ces cpu?
Avatar du membre
Xrider
Messages : 3300
Enregistré le : mer. 10 janv. 2018 23:43
Localisation : MaskRom
A remercié : 0
A été remercié : 4 fois
Contact :

SNES : Les malédictions des CPU Rev A

Message par Xrider »

darius a écrit :du beau travail comme d'hab' :)
on remercie FFVIMan :3207319737:
Merci Dada :967725224:
dc103chaos a écrit :Tu as donc remplacer un cpu rev A par un cpu rev. B?
Mais il n'y as, pas, d'alternative a la récupération de ces cpu?
Les REV A semble souffrir de leurs mauvaises fabrication.

A chaque fois que le CPU est OUT, a part le back screen, c'est toujours très aléatoire, (DMA Error, Controller HS, Probleme graphique...)

Je dirais donc que c'est jamais les mêmes portions du CPU qui tombent en panne donc j'en conclu que c'est un problème de fabrication sur le CPU.
Opérer un CPU c'est possible : Salle blanche et materiel très spécialisé. Vu le prix que ca couterai, je peux t'assurer que les CPU HS sont vraiment HS malheureusement.

J'en garde un pour test ici qui a une erreur DMA, ca permet de diagnostiquer les CM car j'ai un visuel (de mauvaise couleur du au DMA en defaut) mais je peux lancer le SNES Burn-IN
Vous me cherchez ? Vous me trouverez la :
--<=[ delta-island.com ]=>--
Avatar du membre
On3Kosn3r
Messages : 822
Enregistré le : jeu. 14 juin 2018 06:49
A remercié : 0
A été remercié : 0
Contact :

SNES : Les malédictions des CPU Rev A

Message par On3Kosn3r »

Bien joué XRider et Thank FFVIMan
Avatar du membre
BlackxJedi
Messages : 120
Enregistré le : sam. 5 mars 2016 00:16
A remercié : 0
A été remercié : 0
Contact :

SNES : Les malédictions des CPU Rev A

Message par BlackxJedi »

Un prince FFVIMan, et un sauvetage d’un snes 👍
Avatar du membre
titifayls
Modérateur
Modérateur
Messages : 1474
Enregistré le : mar. 24 déc. 2019 16:36
A remercié : 18 fois
A été remercié : 14 fois
Contact :

SNES : Les malédictions des CPU Rev A

Message par titifayls »

Bonjour , j'aurais bien tenter de changer moi aussi mon cpu rev A car black screen total , j'ai essayer de changer les condos , pont de diodes , regulateur , j'ai meme verifier les 3/4 des pistes par rapport au plan pour se model mais toujours le meme resultat :( . Si quelqu'un a un cpu rev B ( et un PPU1 au cas ou car le mien ne chauffe pas ) de bon , me faire signe, je particpe ... MERCI ;)
Avatar du membre
FFVIMan
Messages : 11
Enregistré le : mar. 6 janv. 2015 00:00
A remercié : 0
A été remercié : 0
Contact :

SNES : Les malédictions des CPU Rev A

Message par FFVIMan »

Faut que je regarde ce que j'ai en stock.
Je recherche ce socket. Qui permettrais de faire des bancs de tests CPU/PPU directement : IC149-100-005-B5
Même les intermédiaires au Japon qui contacte les boutiques sur place n'en trouve pas.
Un switchless ? :558843162:
FFVIMan.fr - Switch SNES
Twitter : @FFVIMan
Avatar du membre
RexPowerColt
Messages : 22
Enregistré le : mer. 22 déc. 2021 21:09
A remercié : 1 fois
A été remercié : 0
Contact :

SNES : Les malédictions des CPU Rev A

Message par RexPowerColt »

Salut à tous, je possède également une SNES HS qui contient le fameux CPU rev A, j'ai évidemment tester de nettoyer le connecteur à cartouche et de changer tout les condensateurs solid-state ainsi que la grosse barrique de 2200uF, mais toujours les mêmes symptômes d'écran noir.

Ces symptômes sont les suivants :
- Lorsque je ne branche pas de cartouche, j'ai un signal étrange de couleur gris très foncé, presque noir et je peux voir des sortes de vagues parcourir mon écran.
- Lorsque je branche ma seule cartouche, Starwing, que j'ai acheté pour l'occasion histoire de tester cette console, j'ai un simple écran noir.

Voilà j'aimerais votre avis sur le sujet, j'imagine que c'est probablement mon CPU qui est HS et dans ce cas là, est-ce que quelqu'un saurait comment et où trouver un CPU rev B pas trop cher ?

J'aimerais bien la remettre sur pied cette petite SNES, je l'ai chopé pour pas très cher et j'ai envie de la restaurer au maximum possible. De plus je pense réaliser le mod switchless si celle ci redémarre ^^ .

En tout cas, merci d'avoir pris le temps de me lire.
Avatar du membre
RexPowerColt
Messages : 22
Enregistré le : mer. 22 déc. 2021 21:09
A remercié : 1 fois
A été remercié : 0
Contact :

SNES : Les malédictions des CPU Rev A

Message par RexPowerColt »

RexPowerColt a écrit : mer. 22 déc. 2021 21:28 Salut à tous, je possède également une SNES HS qui contient le fameux CPU rev A, j'ai évidemment tester de nettoyer le connecteur à cartouche et de changer tout les condensateurs solid-state ainsi que la grosse barrique de 2200uF, mais toujours les mêmes symptômes d'écran noir.

Ces symptômes sont les suivants :
- Lorsque je ne branche pas de cartouche, j'ai un signal étrange de couleur gris très foncé, presque noir et je peux voir des sortes de vagues parcourir mon écran.
- Lorsque je branche ma seule cartouche, Starwing, que j'ai acheté pour l'occasion histoire de tester cette console, j'ai un simple écran noir.

Voilà j'aimerais votre avis sur le sujet, j'imagine que c'est probablement mon CPU qui est HS et dans ce cas là, est-ce que quelqu'un saurait comment et où trouver un CPU rev B pas trop cher ?

J'aimerais bien la remettre sur pied cette petite SNES, je l'ai chopé pour pas très cher et j'ai envie de la restaurer au maximum possible. De plus je pense réaliser le mod switchless si celle ci redémarre ^^ .

En tout cas, merci d'avoir pris le temps de me lire.
Je reviens après quelques temps, j'ai pu acheter une autre SNES en panne pour essayer d'en faire une fonctionnelle, mais malheuresement celle-ci aussi possède un CPU rev A et je voulais un B :cry:
J'ai quand même essayer de swaper quelques composants pour établir d'où vient le problème de façon plus précise. J'ai changé le video encoder, ce qui a supprimé mon problème de signal étrange hors cartouche connectée. j'ai essayé de changer le PPU-2, la WRAM et là j'ai eu un signe de vie :


Par la suite j'ai swapé le quartz, le S-CLK, puis le PPU-1 pour finir par le CPU, mais depuis ce dernier plus rien du tout, j'ai de nouveau un écran noir.

J'ai encore à tester les puces du son, histoire de m'assurer qu'elles n'interfèrent pas dans le fonctionnement.

Bref c'est la galère, mais en tout cas j'ai vraiment l'impression que mes CPU sont au bout du rouleau.

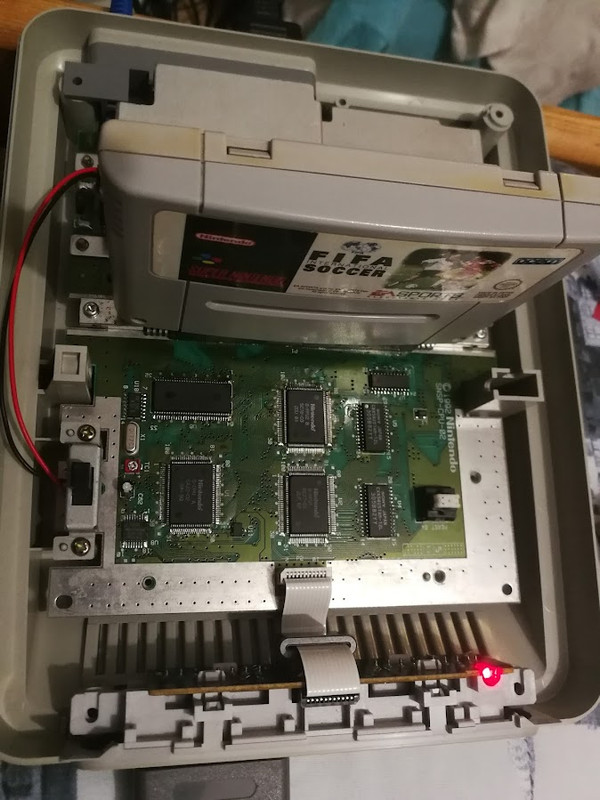

Ici la carte que j'essaye de ressusciter :

Et là la carte donneuse :
Avatar du membre
RexPowerColt
Messages : 22
Enregistré le : mer. 22 déc. 2021 21:09
A remercié : 1 fois
A été remercié : 0
Contact :

SNES : Les malédictions des CPU Rev A

Message par RexPowerColt »

Une nouvelle fois j'ai avancé dans le dépannage, j'ai trouvé une carte de Super Famicom fonctionnelle, et bonne nouvelle elle a un CPU rev B :)
Je l'ai donc testée avec mes jeux Pal, en swapant le CIC avec un PAL et elle fonctionne bel et bien !

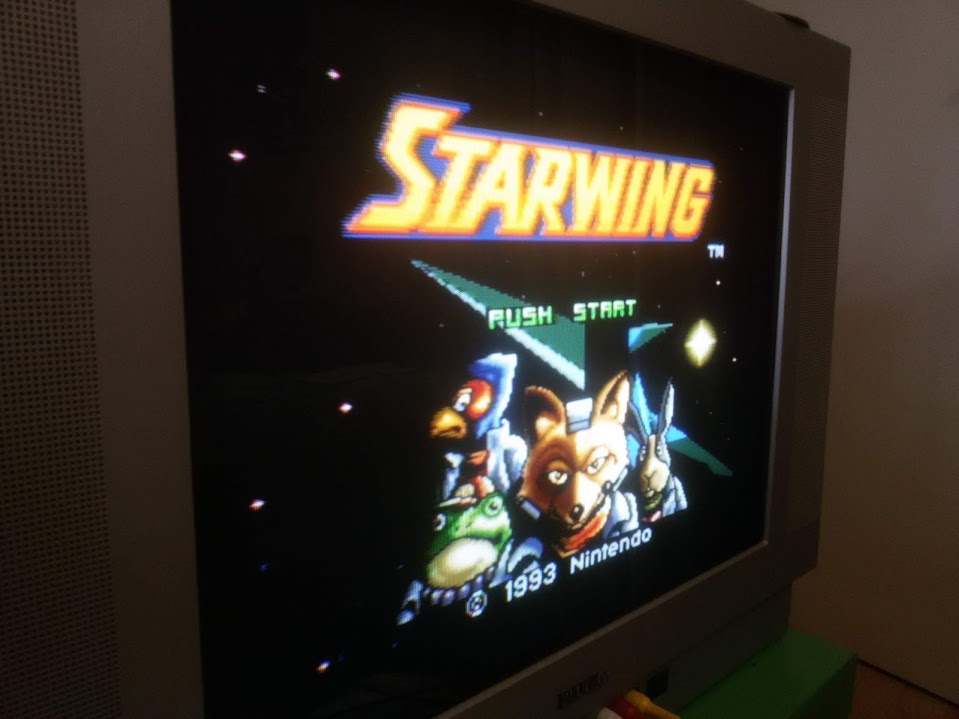

Depuis j'ai greffé ce CPU dans ma Super Nintendo et elle a ressuscité ! Mais j'ai encore un petit problème :-(

Qu'en pensez vous ? En regardant sur un site proposant divers test sur la SNES, j'ai remarqué que ce problème pourrait venir de la VRAM ou encore du PPU1. Je ferait le test d'échanger les VRAM avec celles de la Super Famicom déjà, c'est le moins chiant :D
Avatar du membre
darius
Administrateur du site
Administrateur du site
Messages : 67867
Enregistré le : sam. 6 janv. 2007 00:00
Localisation : sur Saturne evidemment
A remercié : 24 fois
A été remercié : 25 fois
Contact :

SNES : Les malédictions des CPU Rev A

Message par darius »

je suis pas bien fort en snes mais tu devrais te preparer une cartouche de test ?
viewtopic.php?t=6645
tu saurais tout de suite quel composant ne va pas !
MES VENTES (allez fouiller ;) )
Le Nouveau Ca Vient d'Arriver (abonnez vous a ce topic pour etre prevenus des mises en vente)
RESERVATIONS (postez y ce que vous voulez acheter et vos questions)
EVALUATIONS (parceque vous aimerez savoir a qui vous envoyez vos sous :D )
Avatar du membre
titifayls
Modérateur
Modérateur
Messages : 1474
Enregistré le : mar. 24 déc. 2019 16:36
A remercié : 18 fois
A été remercié : 14 fois
Contact :

SNES : Les malédictions des CPU Rev A

Message par titifayls »

Oui avec un cartouche de test ça peut aider mais les problèmes ne sont pas obligatoirement détectés :-/ .
Je dirais que tu as un soucis de ppu mais savoir lequel exactement...

Par contre quand tu as swipper le CPU , tu a mis aussi le quartz ? Car le CPU est fait pour tourner en ntsc
sacquet54
Messages : 223
Enregistré le : dim. 8 nov. 2020 16:16
A remercié : 0
A été remercié : 5 fois
Contact :

SNES : Les malédictions des CPU Rev A

Message par sacquet54 »

Vous me faite peur. J'ai 2 snes , et toutes deux sont en cpu rev a.
Avatar du membre
RexPowerColt
Messages : 22
Enregistré le : mer. 22 déc. 2021 21:09
A remercié : 1 fois
A été remercié : 0
Contact :

SNES : Les malédictions des CPU Rev A

Message par RexPowerColt »

darius a écrit : mer. 9 mars 2022 22:30 je suis pas bien fort en snes mais tu devrais te preparer une cartouche de test ?
viewtopic.php?t=6645
tu saurais tout de suite quel composant ne va pas !
Je pensais faire ça ouep ! Mais le temps de recevoir une rom Burn in test je voulais essayer de trouver la panne et la régler à l'aide de mes composants à disposition, j'ai 3 fois l'ensemble sans compter les CPU rev A qui ne serviront plus jamais à rien :-(
Avatar du membre
RexPowerColt
Messages : 22
Enregistré le : mer. 22 déc. 2021 21:09
A remercié : 1 fois
A été remercié : 0
Contact :

SNES : Les malédictions des CPU Rev A

Message par RexPowerColt »

titifayls a écrit : mer. 9 mars 2022 22:39 Oui avec un cartouche de test ça peut aider mais les problèmes ne sont pas obligatoirement détectés :-/ .
Je dirais que tu as un soucis de ppu mais savoir lequel exactement...

Par contre quand tu as swipper le CPU , tu a mis aussi le quartz ? Car le CPU est fait pour tourner en ntsc
Effectivement je n'ai pas swapper le quartz, mais sur SNES il n'est pas identique pour toutes les régions ?
Je sais que les NES PAL et NTSC ont une fréquence d'horloge différentes mais je n'avais jamais lu ça pour la SNES.
Je testerai quand même demain pour être sur !
Avatar du membre
RexPowerColt
Messages : 22
Enregistré le : mer. 22 déc. 2021 21:09
A remercié : 1 fois
A été remercié : 0
Contact :

SNES : Les malédictions des CPU Rev A

Message par RexPowerColt »

sacquet54 a écrit : mer. 9 mars 2022 23:12 Vous me faite peur. J'ai 2 snes , et toutes deux sont en cpu rev a.
Faut croiser les doigts :) , peut être changer les condensateurs histoire de fiabiliser l'alimentation.
Avatar du membre
RexPowerColt
Messages : 22
Enregistré le : mer. 22 déc. 2021 21:09
A remercié : 1 fois
A été remercié : 0
Contact :

SNES : Les malédictions des CPU Rev A

Message par RexPowerColt »

C'est bon j'ai enfin réussi ! J'ai installé les VRAM de la carte d'où provient mon CPU rev B et maintenant j'ai plus aucun glitch de sprites !
J'attends de recevoir une rom de test pour la tester plus profondément, mais Star Fox avec sa puce SuperFX fonctionne nickel, ce qui semble prometteur ! :D
Répondre

Retourner vers « Divers »

Qui est en ligne

Utilisateurs parcourant ce forum : Aucun utilisateur enregistré et 0 invité
