Plus d image sur NES

[MANTAO]

Suite au passage en RCA sur ma bonne vieille NES ,je me retrouve sans image...mais j ai le son! Je ne pense donc pas à un problème de masse...

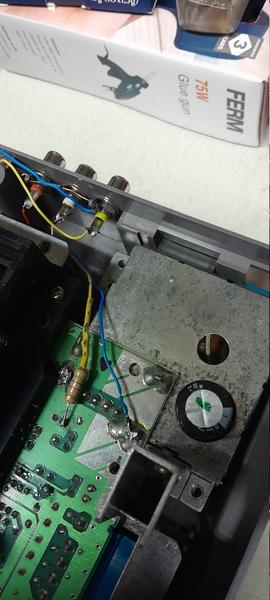

J ai bien soudé une résistance (neuve) de 47k comme préconisé sur tous les tutos, que j ai suivi de près à un bout du fils et l autre soudé au cul de la "cosse" jaune...
Là je ne comprends pas où j ai pu merder...
Je ne suis pas électronicien (juste bricoleur) mais en suivant les tutos sur le net, j ai réussi, par le passé, à modifier une Megadrive, une Master System et une NES Top Loader...qui fonctionnent toutes.
Auriez-vous vous une piste,svp?

[Solo]

Bonsoir MANTAO,

tu as sans doute fait une fausse manipulation, ta photo est trop petite

[Solo]

Suite à ton MP, voici ta nouvelle photo :

[titifayls]

Heuu 47k ? C'est 47 ohms ... ^^ change ta résistance

[Solo]

Je poste à sa place, l'anti-spam lui fait des misères car son adresse IP (mobile) est dans une blacklist (ça va passer )

Encore une fois merci!
Comme dit,j ai procédé à la modif son "stéréo" avec les 2 condensateurs ...le son fonctionne, j ai remplacé la résistance d origine "R2" par une de 47k et soudé une autre 47k en bout de fils jaune jusqu'au cul de la borne vidéo jaune ...
La masse commune aux 3 bornes,c'est le fils bleu ...
Où j ai bien pu merder??

[titifayls]

Remplace les deux résistances par des 47ohms et non des 47k

[ezechielxae]

47K tu m'étonnes qu'il est pas d'image, il a atomisé le signal

[MANTAO]

L électronique n est vraiment pas mon domaine...pour moi 47k et 47ohms...même kombat
Bon...je reviens vers vous dès que j'ai remplacé les résistances...
Merci de m avoir répondu si vite!

[titifayls]

Bha techniquement 47k = 47000 ohms et 47 (R) = 47 ohms
C'est une petite subtilité qu'il faut faire très attention avec les résistances.
T'as juste trouvé une des 47k façon de pas avoir d'image

[MANTAO]

Je continu dans ma lancée de poissard ...j

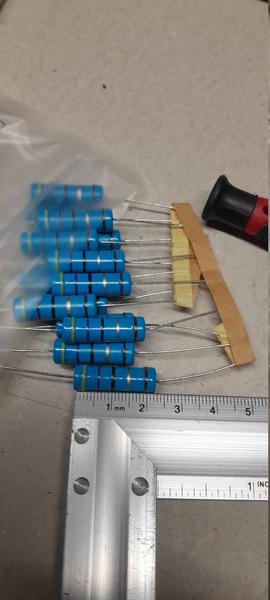

Je viens de recevoir les résistances de 47ohms...mais je crois qu il y a un problème de taille...

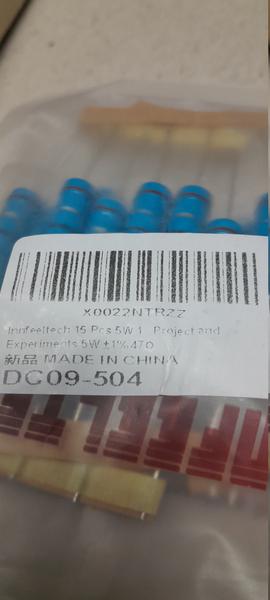

5w 47ohms ...c'est bien ça qu il fallait?

[titifayls]

Ha non pas 5w , elle sont fait pour dissiper la chaleur après bon tu peut t'en servir je pense hormis leur taille disproportionné lol

[Brakvader]

Lol, la taille des bordels, effectivement ça devait être du 1/4w qu'il te fallait.

[titifayls]

Au pire 1/6w mais bon pas d'inquiétude elle chaufferont pas celle là

[MANTAO]

J ai déjà préparé le colis de retour...je vais en trouver d autres plus appropriées...je ne suis pas pressé par le temps de toute façon...

[MANTAO]

Du coup 3w 47ohms ça irait?

[ezechielxae]

deja soude les 5W pour tester que tu as bien une image.
puis tu achètera des 1/4 de Watts (0.25W)


j'avais fais un Tuto photo sur mon site (quand je m'en occupai) a l'époque
https://www.backoldgaming.com/console/n ... ur-nes-pal


pour les résistances 47R
https://fr.aliexpress.com/item/1005007539842999.html


Pour @Brakvader et @Titifayls, que valent les résistances chinoises
https://youtu.be/yXeLOt6EYAk?si=xpcwlavTaqGezyN7
meme ca, ca fait le boulot, mais ca vaudra jamais de la marque

[MANTAO]

ENFIN...j ai reçu les bonnes résistances 47 ohms ...que je me suis empressé de souder à leur place...et ça fonctionne...j ai le son et l image! Un grand merci à tous ceux qui m ont aidé !
Par contre,j ai remarqué un léger grésillement sur le son...je me demande si ça ne pourrait pas venir du câble ? Vous en pensez quoi?
Sur certains jeux ma NES a l air de ramer vitesse du perso à l écran et musique aussi (j ai testé avec Mario Bros et il me paraissait plus rapide dans mon souvenir )
Le mode 60 htz est ce qu on peut faire de mieux sir NES ?

[titifayls]

Pour le son pas grand chose a faire . Pour la vitesse y a pas de mod 60hz ou alors faut changer CPU/ppu et quartz

[MANTAO]

Et pour ça, il faut avoir un bon niveau en électronique, non?

[MANTAO]

A quoi pourrait être dû ce problème de grésillement permanent ? Choix du fils, fils qui passent trop près de quelque chose,etc...?
