Condensateur c48 gamegear

[Kal]

Bonjour,

Je suis en train de réparer une gamegear. La carte mère est une V1. J'ai sur la carte le plus du condensateur c48 inexistant car abîmé avec le condensateur d'origine. De quelle manière puis-je repiquer ailleurs pour que le nouveau condensateur fonctionne ? Merci pour vos retours

[ezechielxae]

https://github.com/baldengineer/bit-pre ... %20VA1.pdf

C48 c'est un condensateur céramique boitier 805 ou 1026 de 100nF.

Il est en parallèle de C47 un chimique

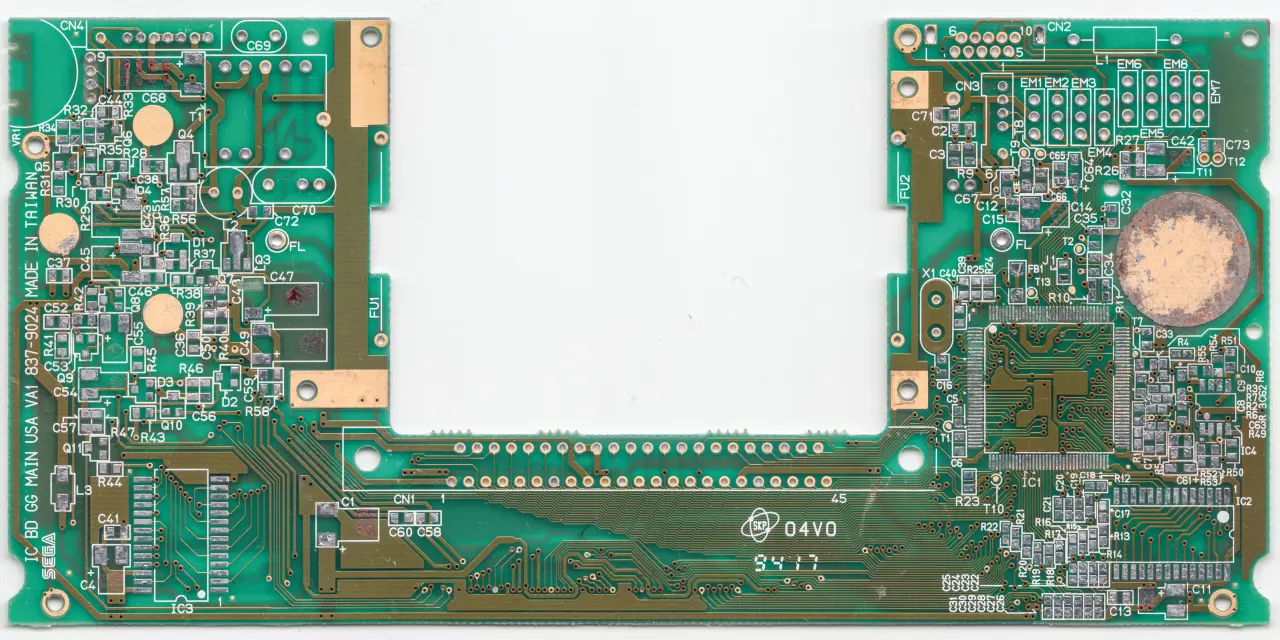

Enfin que si tu as bien une VA1 1 Asic


ou une 2 Asic et dans ce cas la c'est un chimique 10uF 6.3V

[Kal]

Merci Ezechielxae

C'est ta version 2 Asic.
Je ne sais pas où repiquer le + qui n'est plus dispo sur la carte

[ezechielxae]

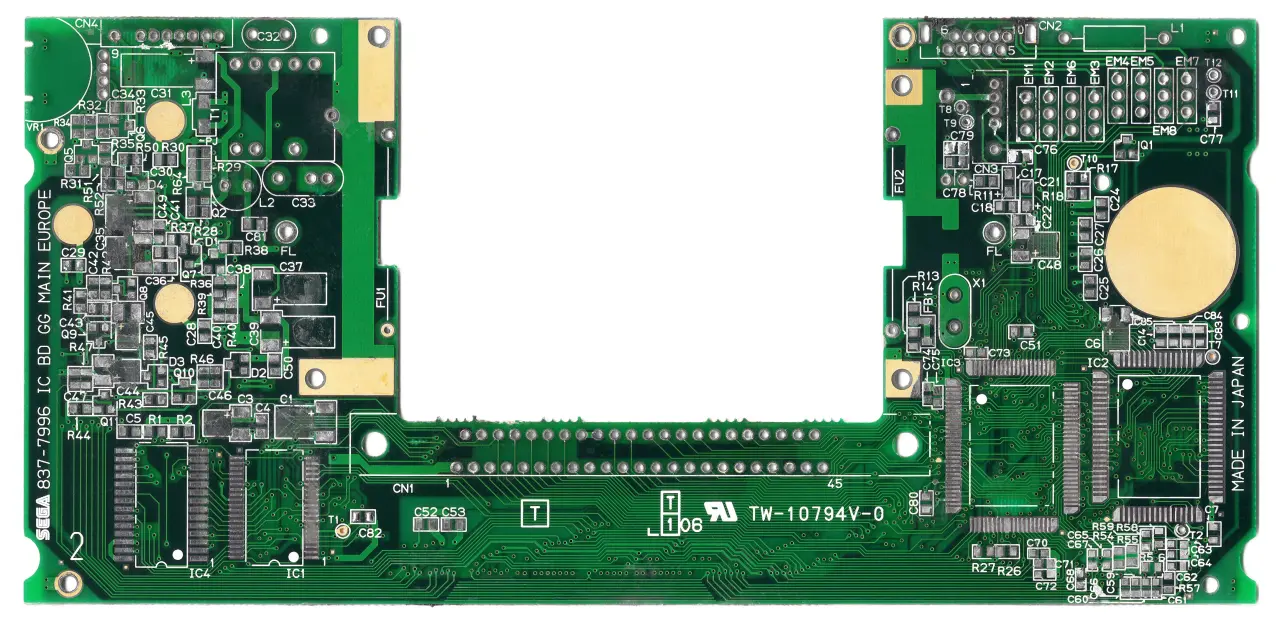

Oki sur la 2 Asic c'est une VA0 que tu dois avoir.

Faut que je regarde sur la mienne si le schéma est bon


en gros il sert de pont diviseur de tensions avec le connecteur CN4 qui lui est tout a gauche de la pcb (pas impossible, mais bizarre)

[Kal]

[Kal]

Au dos, il est noté 1991 171-6101A

Si je lis bien je peux reprendre mon + au dos de la carte sur le + du r48 avec un petit câble. C'est bien ça ?

[ezechielxae]

ton pad arraché suite au capkit;
la piste est tjs présente, ca dépend de ton level, deja tu peux tester son traversant et trouver R48 49 si tu a la continuité avec

[Kal]

Ok, merci beaucoup. Je vais tester ça.

Bonne soirée
