Interface unit cd rom

[spakel]

Bonjour,ayant gagné l Interface unit et la pc engine lors de la tombola,j avais fait la modif RGB.
J ai récupéré un cd rom2 mais il ne s allume pas sur l Interface unit.
Ce que j ai fait :
J ai testé le cd rom a part,il s allume.
J ai testé une autre alim,le cd rom dans l Interface ne fonctionne pas.
La pc engine fonctionne dans l'interface unit.
J ai démonté l Interface,je ne sais pas où prendre la tension voir si du courant arrive au niveau de la connection cd.
Il y a un câble qui est seul :



Il va ici:

.

Et voici la connectique cd:

.
Côté cd-rom,la connectique semble correct,rien d anormal.

Merci de votre aide

[Garfield56]

Salut

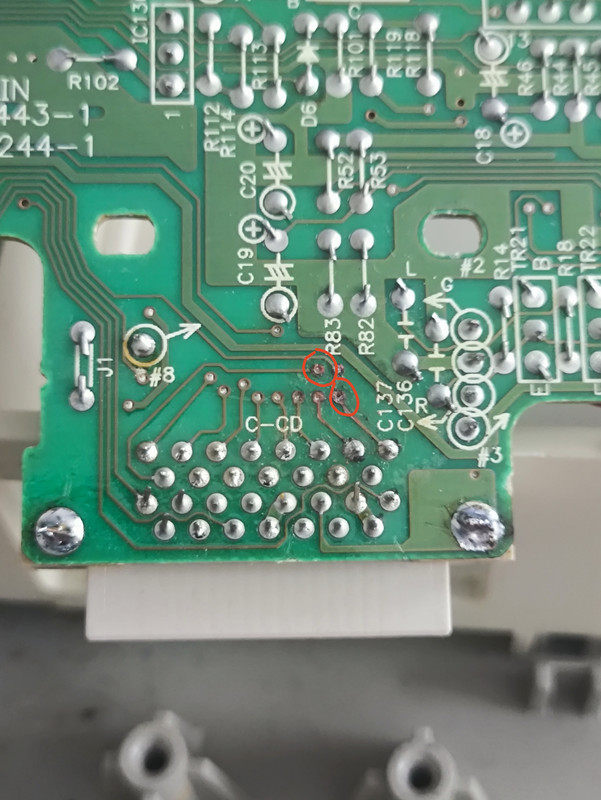

Il y’a de l’oxydation apparemment sur les pistes/via (entouré en rouge sur la photo)
Nettoie bien et refait les pistes pour commencer ça sent la fuite de condensateur.



Peut tu faire des photos nettes et bien éclairé du dessus/dessous de l’endroit entouré ainsi que les condensateurs stp

[spakel]

Merci Garfield56,désolé de la reponse tardive.
Effectivement, je n'avais pas vu ces pistes la, je vais refaire les pistes et regardé si un condensateur a fuit.
Je ferai les photos si ca ne fonctionne toujours pas.

[spakel]

Bon ben ,pas de condensateur qui fuit, mais pas de valeur sur les 2 points que tu as entouré.
Une piste est arrachée ,elle va jusqu'a la puce,mais pas moyen de reprendre dessus,la patte est trop petite et je vois plus clair pour pouvoir soudé, merci quand meme ^^.

[Garfield56]

Salut spakel
Désolé pour le temps de réponse j’ai eu des soucis de connexion mdp mais graçe a Solo c’est réglé merci à lui

Peut tu mettre des photos de la piste arrachée ? tu as dessouder les deux condensateurs pour voir si ils ont fuit ?
Je sais comment réparer tes pistes je peux te guider si tu veux

[Solo]

j’ai eu des soucis de connexion mdp mais graçe a Solo c’est réglé merci à lui

De rien J'étais moins dispo depuis deux semaines. Une chance que j'ai vu ton message seulement 24H après.

Content de te lire

[Garfield56]

Ça roule Solo merci encore

[spakel]

Salut Garlfied56,pas grave,je suis en déplacement la semaine donc pas de souci .
Voici les photos:








Je n ai pas démonté les condensateurs car je n ai vu aucune trace de coulure ni de gonflement.
Vu que la piste est arrachée,je l ai suivi jusqu a la puce Sony.
Mais la pâte de la puce est trop fine a souder.

Je n ai aucune valeur sur ses 2 points,tous les autres m indiquent 2,6v.


Alors peut être que je peux ponter d un point a l'autre ?

[Garfield56]

Ok je vois mieux les soucis avec les photos que tu as mise.
Une station de soudure température réglable et un pistolet a dessouder et préconisé pour plus de facilité
Au fer + tresse a dessouder et pompe manuelle c’est possible aussi mais il faut avoir le coup de main

Ce n’est pas très grave c’est largement réparable il y’a bien pire il faut juste que tu prennes le temps et que tu sois précis.
Ne pas faire de pontage entre les points entouré en rouge surtout pas !!!
Les trous métallisé que l’ont appelle des via servent à faire passer le signal d’une face à l’autre du pcb donc relié la piste en dessous à celle du dessus.
Il faut impérativement dessouder le connecteur blanc pour voir l’état des pistes dessous il y’a de fortes chances qu’elles soient oxydée aussi…

1: dessouder proprement et délicatement le connecteur blanc attention c’est fragile il faut avoir un peu d’expérience tu risques d’arracher les via et des pistes donc aggraver le problème…
2: nettoyage à l’alcool isopropyl.
3: gratter la corrosion des pistes avec un stylo de verre ou avec une pointe de scalpel pointu très doucement en surface et ne pas creuser surtout
4: avec du flux de qualité et de l’étain sn 60/40 plomb étamé les pistes pour les consolider (attention aux émanations c’est à faire en extérieur ou avec aspiration)
5: nettoyage des via—> isopropyl + grattage très délicatement.
6: ensuite les pistes qui sont coupées il faut prendre un brin de fil très fin pour refaire la liaison.
7: pour rétablir le signal qui passent par les via oxidé hs du dessous au dessus du pcb il faut que tu soude un fil très fin sur la piste dessus fasse passer le brin par le trou (via) et le souder à la piste du dessous.
8: faire un test de continuité si ok isolé les pistes fraîchement refaites : encres uv, vernis pour pcb, kapton etc.
9: ressouder le connecteur et tester si ça fonctionne

Je vais te mettre des images et liens au fur et à mesure pour t’aider dans ta réparation surtout si tu as un doute n’hésite pas à demander
Pour refaire les pistes sectionnés :

Ne pas utiliser de dremel et brosse métallique comme sur la vidéo mais le faire au stylo de verre ou avec une pointe de scalpel tout doucement sans déborder sur le pcb il faut gratter que la piste.

Une autre video où il te montre le grattage de piste et la réparation des via :

[spakel]

Merci c 'est gentil de m'aider.
Pas de souci pour dessouder le connecteur blanc.
J'ai egalement du fil tres fin.
Je le fais demain, en cas de doute, je post mon avancé,ca evitera des drames^^

[Garfield56]

Merci c 'est gentil de m'aider.
Pas de souci pour dessouder le connecteur blanc.
J'ai egalement du fil tres fin.
Je le fais demain, en cas de doute, je post mon avancé,ca evitera des drames^^

Pas de soucis si je peux t’aider c’est cool
Montre nous tes avancées au fur et à mesure comme ça si un truc cloche ont te le dira.
A+

[spakel]

J ai réussi a enlever le connecteur,il y a 2 piste qui se sont rompus :










Je vais abandonner,refaire une piste ok,mais 3 a refaire + redressé les broches du connecteur,c est un peu trop pour moi,je crois pas avoir les compétences et surtout le calme pour le faire.
Merci pour m avoir ton aidé en tous cas Garlfied56

[Garfield56]

Effectivement je vois que ça ne c’est pas très bien passé
Mais c’est rattrapable j’ai vu bien pire, il faut nettoyer correctement le pcb à l’isopro,refaire les pistes et redresser les pin connecteur
C’est tout à fait faisable.
A toi de voir si tu veux sauver le matériel ou pas
