[TUTO] DFO Saturn - Programmation/Montage

[anthodu29]

Dernier message de la page précédente :

J'ai retesté un peu,
Enfaite les fichiers que j'avais fait qui passait fvco1>125mhz dans clock pro ne fonctionne pas sur ma va13, je ne sais pas pourquoi, ça plante systématiquement en 50hz alors que sur la Va1 ils fonctionnaient.

J'ai refait un fichier très proche du premier en gardant fvco1 au plus proche de la limite 80mhz dans clockpro avec un rapport au plus proche possible de 1,0069872.

je viens de faire 50 Switch à chaud sans plantage, j'utiliserai donc celui-ci personnellement sur NTSC peut importe le modèle.
Je ne pense pas qu'il soit possible d'écarter le risque de Freeze complètement.

https://drive.google.com/drive/folders/ ... 16Sa_H9nNW

Peut-être qu'une alimentation ou condos faiblard sont un facteur aggravant à prendre en compte.

[RyleFury]

Je pense que le changement de mode du DFO fait varier légèrement l'impédance en sortie de la PLL et peut la faire planter oui, c'est pour ça qu'il faut trouver la bonne config. En tout cas, tu t'en sors super bien, je prends ton fichier comme référence

Edit: Voilà, c'est fait, le fichier "DFO_Saturn_NTSC50_NTSC_LVCMOS.HEX" comporte à présent ta dernière version.

[titifayls]

Super boulot anthodu29 , merci a toi et RyleFury pour votre temps

[mickagame]

Petite question aux habitués du modding : vous utilisez quelle taille de fil pour les mods (ex : FRAM, FreeBios, DFO ...). J'en ai fait quelques une depuis quelques moi et j'utilise du awg28, j'hésite à passer sur du 30 (sauf pour le VCC/GND).

[RyleFury]

Le AWG30 est de loin le meilleur pour tout. Tu peux même l'utiliser pour l'alim, ça ne changera pas grand chose tant que tu pompes pas trop de courant.

[mickagame]

Le AWG30 est de loin le meilleur pour tout. Tu peux même l'utiliser pour l'alim, ça ne changera pas grand chose tant que tu pompes pas trop de courant.

Je vais me tester ça

[xhul]

Perso j'avais utilisé du AWG 20, clairement trop gros pour ce genre de montage, mais au moins c'est robuste.

Par contre jme demandais, la qualité de l'étain utilisé peut-elle influer sur la stabilité du signal ?

[RyleFury]

L'AWG30 est plus flexible et tiendra au final mieux. Du trop gros fil sur un petit circuit cassera bien plus facilement.

Sinon, la qualité de l'étain ne devrait pas avoir une grande importance, juste que la soudure sans plomb est bien plus chiante à utiliser.

Par contre, il est primordial d'avoir une soudure bien faite en chauffant la surface et le fil en même temps au moment de la soudure, surtout pour les grosses surfaces qui ont du mal à prendre. Je dis ça parce que beaucoup de gens qui soudent sans expérience ont tendance à mal chauffer la surface et le fil et au final ça crée souvent des soudures de mauvaise qualité qui tiennent mal dans le temps. Quand on n'a pas l'habitude, on peut voir si c'est le cas en tirant sur le fil après l'avoir soudé. Ca se barrera d'un rien si c'est mal soudé.

[xhul]

J'avais créé deux alternatives pour le PAL/PAL60 par rapport aux mesures que j'avais prises à l'oscilloscope il y a un moment, qui devraient logiquement générer des fréquences plus précises. Vous pourriez les tester pour voir ce que ça donne, mais ça ne fonctionnera pas sur les consoles NTSC par contre :

https://e.pcloud.link/publink/show?code ... 0LU8acatl7

Si vraiment le switch à chaud varie selon les Saturn et qu'il n'est pas stable à 100%, tant pis, on fera avec. Au final, c'est pas super important non plus.

Vu que j'ai dû rouvrir mes bécannes ces derniers temps, j'en aurais bien profité pour tester, car je viens de réaliser en relisant le tuto qu'il est possible de faire la reprog d'un DFO déjà en place, sans avoir à déssouder quoi que ce soit.
Et sinon, ces fichiers marcheraient sur le MFO que tu m'avais envoyé ?

[titifayls]

Je te conseil de débrancher minimum le + et moins si non ta console va s allumer ^^ ( enfin du moins la led d'allumage )

[RyleFury]

J'ai rajouté les fichiers MFO dans l'archive. La première alternative utilise une fréquence 2 fois plus élevée pour la PLL et change le diviseur de 4 à 8 en sortie et légèrement la fréquence pour le 60Hz. La seconde reprend la même config que la première alternative et change le mode du LVCMOS en Crystal 20 pF. ça devrait dans tous les cas modifier légèrement le signal en sortie. Je suis curieux de voir si ça change vraiment la stabilité du switchage à chaud, j'en suis pas sûr. Chez moi, le switchage à chaud fonctionne à 99% du temps, c'est rarissime que ça plante sauf lors de vidéos en streaming.

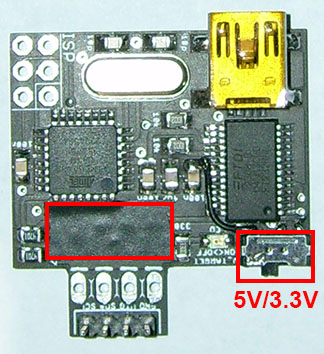

Sinon tu peux y aller sans débrancher le 5V et le GND du DFO, par contre débranche l'alim de la Saturn avant de le reprogrammer. Je l'ai fait énormément de fois pour les tests, tu risques pas grand-chose.

[xhul]

Ca marche, je ferai un retour, merci pour l'ajout des fichiers pour le MFO.
