La Legende Des "FAUX" Cables RGB PS1 Chinois

Messagepar **darius** » ven. 27 nov. 2015 08:51

honteusement pompé sur les posts de subaru-san de meta-games

les cables RGB chinois pour PS1 ne sont pas tout a fait adaptés a nos televiseurs , manque une resistance dans la peritel la plupart du temps !

la resistance de 180 Ohms entre les pins 16 et 8 est absente en general car il n'y en a pas besoin en asie
(et non pas comme on peut le lire parfois qu'il s'agirait de "faux" RGB !)

pour ceux qui veulent des details voila les explications

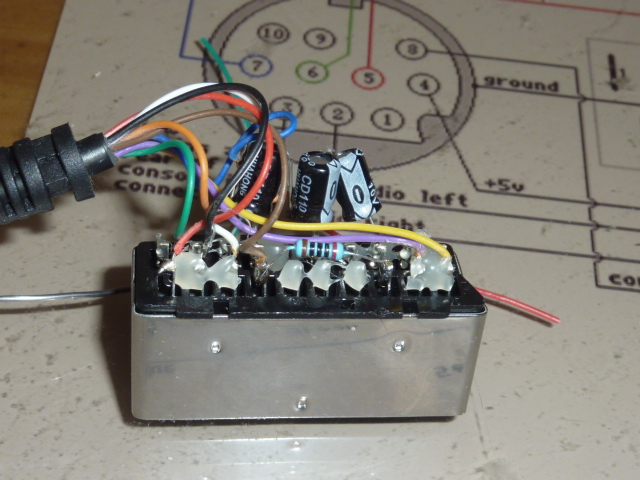

et enfin , pour ceux qui n'aiment pas les schemas voila la photo de la resistance ajoutée

edit du 05 03 19 : la valeur de la resistance est tres floue ! quand j'ai fais ce tuto il etait question de 77 Ohms !
et maintenant on lit partout 180 Ohms ! et je viens d'en faire un avec une 200 Ohms qui va tres bien

100 Ohms va bien aussi
la raison en est que la commutation RGB se fait entre 1 et 3Volts ! ca fait de la marge

avant :
pas de resistance entre les pins 8 et 16

image floue du composite

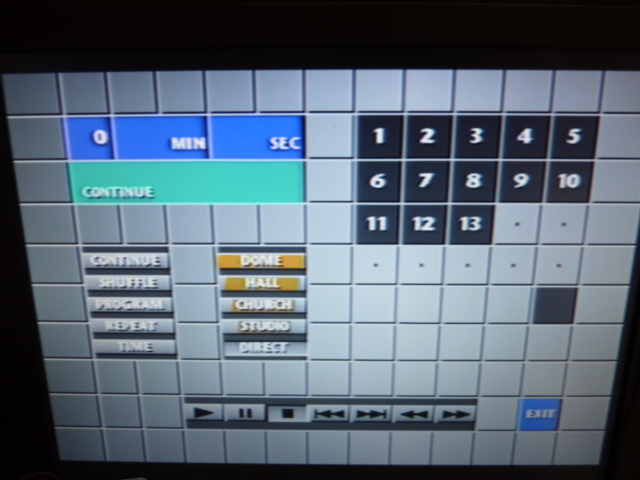

apres :
avec resistance entre les pins 8 et 16

image nette du RGB

Messagepar **squarealex** » dim. 6 déc. 2015 12:17

Avec une résistance de 82 Ohms ça passe aussi. :558843162:

Sinon mon câble fonctionne toujours très bien et ceux sur les 3 consoles Sony.

Sinon Darius, le petit schema, il en existe pour toute les consoles si tu le souhaite.

Messagepar **darius** » dim. 6 déc. 2015 12:20

oui , je mets d'ailleurs des 75ohms et ca va aussi

je dois avoir sauvegardé quelque part le pack de ces schemas mais redonne le pour ceux qui connaissent pas

Messagepar **J-E** » dim. 6 déc. 2015 12:57

ah bah du coup chez moi elle manque.....
ça doit être pour ça que sur une télé j'ai pas la couleur.
je reconfirme ça dès que possible.

Messagepar **darius** » dim. 6 déc. 2015 12:59

tu saurais la souder si je te l'envoie ?

Messagepar **squarealex** » dim. 6 déc. 2015 13:46

darius a écrit :
je dois avoir sauvegardé quelque part le pack de ces schemas mais redonne le pour ceux qui connaissent pas

Pas de soucis, j'avais d'ailleurs ressoudé un RGB Wii vu que les couleurs étaient complètement inversé, et aucun point pour le switch RGB/Composite (donc Composite sur TV). Les schema m'ont un peu aidé pour ça

Sega MasterSystem et Megadrive

Spoiler : :

Sega Megadrive 2

Spoiler : :

Sega Saturn

Spoiler : :

Sega Dreamcast

Spoiler : :

Super Nintendo PAL

Spoiler : :

Super Nintendo NTSC / Super Famicom

Spoiler : :

Nintendo GameCube

Spoiler : :

Nintendo Wii

Spoiler : :

Sony PlayStation 1, 2 et 3

Spoiler : :

SNK Neo Geo

Spoiler : :

Atari Jaguar

Spoiler : :

Microsoft Xbox

Spoiler : :

Chose étrange, la Wii et la Xbox n'ont pas besoin de condensateur à 220µ ?

Messagepar **Oncle__Shu** » dim. 6 déc. 2015 14:28

Voila pourquoi j'ai l'image qui se barre au bout de 2/3 min avec le câble rgb de ta boutique pour les 64 moddé rgb/snes ?
Ou rien a voir ?

Messagepar **darius** » dim. 6 déc. 2015 14:32

merci squarealex

oncle_shu : ouvre la peritel et regarde si y'a cette resistance oui , mais j'en ai vendus plein et pas de retour negatifs ...

Messagepar **J-E** » dim. 6 déc. 2015 14:35

darius a écrit :tu saurais la souder si je te l'envoie ?

pas vraiment, mais avec un bon plan et un bon ami soudeur, des miracles adviennent.

Messagepar **Oncle__Shu** » dim. 6 déc. 2015 14:39

Je verifierais , sur les deux que je t'avais pris , les deux me font la même chose , mais avec le câble officiel de la snes je n'ai pas ce problème ni sur la 64 ni sur gc ni sur la snes , soit c'est le câble soit la tv.

Messagepar **darius** » dim. 6 déc. 2015 15:11

J-E : je peux t'envoyer gracieusement la resistance

ou bien tu envois le cable en lettre a tes frais , je la soude et je paye le retour

oncle_shu : je viens d'en ouvrir un et la resistance est presente mais ouvre un des tiens car c'est peut etre pas la méme fournée

Messagepar **Oncle__Shu** » dim. 6 déc. 2015 15:21

Je regarde ça rapidement avant d'oublier ^^

Messagepar **Oncle__Shu** » dim. 6 déc. 2015 15:25

Ha , ben pas de résistance !

Messagepar **darius** » dim. 6 déc. 2015 15:32

alors soit tu me les renvois tres vite que je les pose et que j'ajoute a ton colis soit je t'envois les resistances

Messagepar **Oncle__Shu** » dim. 6 déc. 2015 15:34

ça risque d'etre compliqué pour aller a la poste , et poser les resistances j'ai pas le matos , j'en garde une pour la sfc , a priori pas besoin de la resistance ou il la faut pour nos tv ?
Je te les/la renverrai quand je pourrais.

Messagepar **darius** » dim. 6 déc. 2015 16:41

tu mets dans une enveloppe , tu affranchis (je peux te dire combien !) et tu glisse dans une boite a lettre

Messagepar **chewee** » dim. 6 déc. 2015 21:47

je confirme darius toutes les cable rgb que tu ma vendus ont une resistance

Messagepar **darius** » dim. 6 déc. 2015 22:31

merci chewee

méme RGB playstation ?

Messagepar **J-E** » dim. 6 déc. 2015 22:57

darius a écrit :J-E : je peux t'envoyer gracieusement la resistance
ou bien tu envois le cable en lettre a tes frais , je la soude et je paye le retour

envoie-la moi stp.

Messagepar **chewee** » lun. 7 déc. 2015 09:14

oui meme les cable psx

Messagepar **darius** » lun. 7 déc. 2015 09:17

merci chewee

J-E c'est sous enveloppe et ca part aujourd'hui

tu pensera a me dire quand tu aura reçu ?

Messagepar **chewee** » lun. 7 déc. 2015 09:33

de rien quand tu a parler de ça j'ai regarder les câbles que tu ma vendu et l'ai autre que j'ai acheter a l' époque au magasin a vierzon ou j'allais avant j'ai fais ouf!! il ont tous cette résistance :2585624888:

Messagepar **darius** » jeu. 8 juin 2017 15:00

je viens de decouvrir le méme probléme avec les cables SNES !

le dernier lot de cable de ce modele :

acc SNES-SNIN-SFC-N64fra.moddée , cable RGB noname neuf = 6€

le cable d'origine sans resistance = uniquement composite

: P1120825.JPG (158.21 Kio) Vu 2985 fois

le méme apres l'ajout d'une resistance de 75 ohms = commutation automatique en rgb et possibilitée de forcage composite

: P1120826.JPG (162.52 Kio) Vu 2985 fois

Messagepar **chewee** » jeu. 8 juin 2017 17:27

c'est la crise meme chez les chinois

il deviennes radins :47022039:

Messagepar **darius** » jeu. 8 juin 2017 18:01

nan

c'est le standard scart asiatique qui a pas besoin de cette resistance

Messagepar **kepohe** » lun. 18 déc. 2017 10:28

Salut,

Je cherche me suis renseigné concernant les câbles RGB pour PSX, et j'ai trouvé un site anglais qui vend un câble pour environ 25€ frais de port inclus:
https://www.retrogamingcables.co.uk/son ... cable-lead

En cherchant sur Aliexpress (site chinois), j'ai trouvé un câble RGB pour 2,28€ FDP gratuits:

Dans les commentaires, un acheteur à laissé une photo de la prise démontée et la résistance est bien présente!

Donc je me demande quelle est la différence entre ces deux câbles? Est ce que la qualité va être la même? Du coup, je suis plus chaud pour prendre le câble chinois même si la qualité de conception n'est pas la même, je pense que le rendu à l'écran sera le même.

Messagepar **darius** » lun. 18 déc. 2017 10:49

disons que la difference d'affichage est infime mais la fiabilité et la solidité c'est autre chose !

Messagepar **kepohe** » lun. 18 déc. 2017 10:52

Merci!

Du coup, j'ai commandé le cable chinois, pour le prix, je ne risque pas grand chose! Lors de la réception, je vais le démonter, histoire de vérifier les soudures et y mettre un peut de colle chaude pour renforcer!

Après, je pense que si on ne le débranche pas tous les jours, il n'y a pas de raison pour qu'il s’abîme.

Messagepar **darius** » mar. 5 mars 2019 15:55

mise a jour du post 1 avec titre plus explicite

Messagepar **jeremy9122** » jeu. 7 mars 2019 11:32

Je viens se recevoir la résistance que j'ai soudé. Ça ne fonctionne toujours pas

Messagepar **jeremy9122** » jeu. 7 mars 2019 11:36

J'ai reçu et soudé mais ça ne fonctionne toujours pas !

Messagepar **jeremy9122** » jeu. 7 mars 2019 12:07

J'avais inversé la résistance niveau des couleurs. Tout est Ok!
Merci

Messagepar **jeremy9122** » jeu. 7 mars 2019 12:30

Ça fonctionne nickel!

Messagepar **darius** » jeu. 7 mars 2019 13:00

super

Messagepar **squarealex** » jeu. 7 mars 2019 14:16

Je lis beaucoup que le câble CSYNC c'est le nirvana en terme de rendu.
Mais qu'en est-il des câbles Sync to Luma vs Csync ? Je ne vois aucune comparaison.

D'ailleurs je pense avoir un câble Sync to Composite pour mes PlayStation (donc le bas de gamme des RGB :lol:

)
Ceux de Sega paraît que c'est directement cablé en CSync (Dream / Saturn), ils sont généreux Sega

Messagepar **dc103chaos** » jeu. 7 mars 2019 18:10

Question intéressante squarealex

Messagepar **pocosso** » ven. 8 mars 2019 10:25

Luma Sync ou C-Sync me semblait que c'était surtout pour des écrans type PVM ou quelque chose comme ça, car certains nécessitent ce genre de synchro (si je ne dis pas de bêtises)
mais bon, perso j'ai toujours pas compris le principe du luma sync ou c sync... donc toujours pas convaincu non plus

Messagepar **DarthRyuu** » ven. 8 mars 2019 11:47

j'ai un vrai câble csync de retrogamingcables mais pour saturn jap, j'ai entendu qu'il peut endommager les saturn pal

y a une belle vidéo la dessus mais anglish

Messagepar **pocosso** » ven. 8 mars 2019 13:23

oui oui la vidéo je la connais ^^ j'ai même essayé de comprendre comment ça fonctionne en regardant les infos techniques sur le site en Angleterre, mais je suis toujours pas convaincu

Messagepar **DarthRyuu** » ven. 8 mars 2019 13:27

j'ai entendu que luma sync ou csync y a presque pas différence dans la qualité d'image

en ce qui concerne la saturn luma sync va pour les pal et jap mais le csync que sur les jap :icon_scratch:

Messagepar **squarealex** » sam. 9 mars 2019 02:34

Peut être parce que la puce Csync est que sur les Saturn Jap ? C'est une possibilité en effet.

Pour porcosso, je vois un petit intérêt de passer de Sync to Composite à Sync to Luma pour enlever le parasitage comme ci-dessus.

Après, je me demande si c'est faisable avec juste des soudure, si j'ai bien compris, il faut juste déplacer le fil composite du RGB vers le Pin Luma S-Video ? Mais je crois que c'est le même pin...

Messagepar **pocosso** » sam. 9 mars 2019 10:10

Merci beaucoup squarealex !!!
top la comparaison entre les 2, ça donne quand même bien envie d'approfondir la question :shock:

Messagepar **darius** » jeu. 4 juil. 2019 20:18

je deplace ici mon topic car c'est la meilleure place

ca concerne tout les cables RGB , sega , nintendo , sony , j'en vois couremment ou il manque cette resistance alors je rale un peu chez le vendeur qui me fait une remise de clopinette et qu'oublie de faire le virement et je soude moi méme une 100 Ohms

Messagepar **pocosso** » ven. 5 juil. 2019 09:54

par contre j'ai comparé entre un cable RGB chinois si on rajoute la résistance, on a effectivement bien le signal en RGB à l'écran
mais on a ce fameux "switch" 4/3 - 16/9 qui me perturbe
j'ai comparé avec un câble RGB PS1 officiel (le vrai !)
et là surprise ! pas de switch en 16/9
j'ai ouvert la prise.... y a un PCB :-O mais j'y connais rien, donc je recherche quelqu'un qui saurait le déchiffrer et dire ce qui fait qu'on a ce switch sur les versions chinoises des câbles mais pas avec la version officielle, ça serait top

j'essaie d'envoyer une photo dès que possible du PCB à l'intérieur du câble officiel (sauf si la solution est déjà connue)

Messagepar **KITCHEN34** » ven. 5 juil. 2019 10:06

Vous ajoutez a cela un c sync et un pin format 4/3 a 0volt. Et cest royal

Messagepar **darius** » ven. 5 juil. 2019 10:29

pocosso a écrit :par contre j'ai comparé entre un cable RGB chinois si on rajoute la résistance, on a effectivement bien le signal en RGB à l'écran
mais on a ce fameux "switch" 4/3 - 16/9 qui me perturbe
j'ai comparé avec un câble RGB PS1 officiel (le vrai !)
et là surprise ! pas de switch en 16/9
j'ai ouvert la prise.... y a un PCB :-O mais j'y connais rien, donc je recherche quelqu'un qui saurait le déchiffrer et dire ce qui fait qu'on a ce switch sur les versions chinoises des câbles mais pas avec la version officielle, ça serait top

j'essaie d'envoyer une photo dès que possible du PCB à l'intérieur du câble officiel (sauf si la solution est déjà connue)

la commutation 4/3 se fait en 9V et 16/9 en 5V je crois et le RGB en 3V , il faut donc un elevateur de tension (electronique compliquée qui tombe en panne sur les cables officiels MD2 et provoque les parasite bien connu)

les saturn jap V2 sortent juste du 5V de leur alim , et si les pal sortent aussi du 9V c'est juste pour cette tension de commutation

Messagepar **pocosso** » lun. 8 juil. 2019 15:32

certes oui, mais là je parlais du cable PS1 officiel, pas le souvenir d'avoir entendu dire qu'il était fragile,
d'où mon intérêt certain pour essayer de voir s'il n'y aurait pas moyen de reproduire ce qu'il y a à l'intérieur ;-)

Messagepar **darius** » lun. 8 juil. 2019 15:55

pourquoi pas
