[DEV] : "SuperGun Ultimate"

Message par Xrider »

Dernier message de la page précédente :

Ah je crois que j'ai compris le malaise Seb. Si tu parles des entrée manette, ce n'est pas DB9 mais DB15 :3207319737:
Le seul connecteur en DB9 est celui du Kick Harness :967725224:

Donc si on reprend t'as phrase modifiée :
Seb_48 a écrit : sam. 18 juil. 2020 11:44 ok, j'ai trouvé un moyen pour y jouer à la manette avec six boutons. alors les boutons start, select, B1, B2, B3 passent par le db15
Et la oui :3207319737:
Mais tu peux rajouter le B4, B5 et B6
Pour info le "SELECT" sur MVS c'est le BT5 :icon_study:

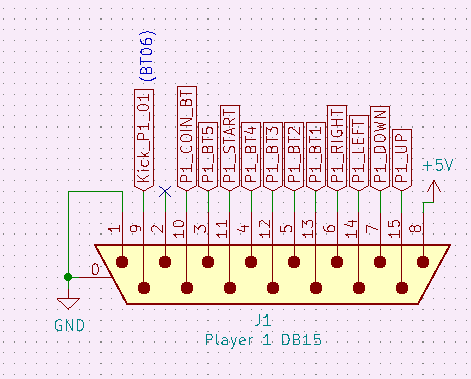

Voici le pinout des connecteurs DB15 du Supergun Ultimate :

Ensuite il faut voir combien de bouton a besoin ton jeux (le supergun prend en compte les 6 boutons directement sur le JAMMA en mode "PANDORA" :3207319737: )
Si il a besoin d'un kick harness pour les B4, B5, B6 alors il te suffit de les cabler sur la sortie kick harness DB9 du supergun :icon_king: .
Les fonctions AUTOFIRE P1 & P2 seront assurées sur le kick harness aussi :3207319737:
Pour rappel, a l'arrière du supergun ultimate il ya des cavaliers qui permette d'ouvrir le circuit BT4 vers jamma pour éviter les bug connu sous CPS2 avec kick harness par exemple:
Avatar du membre
Seb_48
Messages : 462
Enregistré le : jeu. 1 oct. 2009 00:00
Contact :

[DEV] : "SuperGun Ultimate"

Message par Seb_48 »

ok je n'avais pas compris à cause du DB15.
Si j'ai saisi, le kick se branche sur le db9 et l'ensemble des boutons se retrouve sur le db15 pour les manettes..
Avatar du membre
Xrider
Administrateur du site
Administrateur du site
Messages : 1544
Enregistré le : mer. 10 janv. 2018 23:43
Localisation : MaskRom
Contact :

[DEV] : "SuperGun Ultimate"

Message par Xrider »

Seb_48 a écrit : sam. 18 juil. 2020 19:01 ok je n'avais pas compris à cause du DB15.
Si j'ai saisi, le kick se branche sur le db9 et l'ensemble des boutons se retrouve sur le db15 pour les manettes..
Exactement, tu as tout resumé en 2 lignes :3207319737:

Edit : et sur les borniers en plus des connecteurs DB15 :2048619726:
Avatar du membre
Seb_48
Messages : 462
Enregistré le : jeu. 1 oct. 2009 00:00
Contact :

[DEV] : "SuperGun Ultimate"

Message par Seb_48 »

Et les jumpers, c'est pour désactiver les pin 25,26,c,d sur le jamma? ou 27,28 pour le ground.
Avatar du membre
Xrider
Administrateur du site
Administrateur du site
Messages : 1544
Enregistré le : mer. 10 janv. 2018 23:43
Localisation : MaskRom
Contact :

[DEV] : "SuperGun Ultimate"

Message par Xrider »

Seb_48 a écrit : sam. 18 juil. 2020 19:06 Et les jumpers, c'est pour désactiver les pin 25,26,c,d sur le jamma? ou 27,28 pour pour le ground.
Les jumper c'est pour désactiver les sortie vers "25" et "c" (bug connu sur CPS2 sur certain jeu)
Les Bornes "26" et "d" RAS, aucun bug connu.
Les bornes "27" et "e" sont directement pilotées par le supergun en fonction du mode de jeu sélectionné (JAMMA+/MVS = GND ///// PANDORA = BT6)
Les Bornes "28" et "f" GND

T'es un gars dans le technique :3207319737: ça me fait plaisir :3905795745:
Avatar du membre
Seb_48
Messages : 462
Enregistré le : jeu. 1 oct. 2009 00:00
Contact :

[DEV] : "SuperGun Ultimate"

Message par Seb_48 »

Hé j'ai une borne et j'ai fait pas mal d'adaptation. hackpad et conversion video grace à l'ultracade vga en 24 khz pour l'intégration de ma dreamcast. (New Astro City)
Avatar du membre
Xrider
Administrateur du site
Administrateur du site
Messages : 1544
Enregistré le : mer. 10 janv. 2018 23:43
Localisation : MaskRom
Contact :

[DEV] : "SuperGun Ultimate"

Message par Xrider »

Seb_48 a écrit : sam. 18 juil. 2020 19:22 Hé j'ai une borne et j'ai fait pas mal d'adaptation. hackpad et conversion video grace à l'ultracade vga en 24 khz pour l'intégration de ma dreamcast.
Je comprends mieux tes questions technique :icon_king:
J'espére t'avoir bien éclairé sur les fonctions du Supergun Ultimate :3207319737:
Avatar du membre
Xrider
Administrateur du site
Administrateur du site
Messages : 1544
Enregistré le : mer. 10 janv. 2018 23:43
Localisation : MaskRom
Contact :

[DEV] : "SuperGun Ultimate"

Message par Xrider »

Seb_48 a écrit : sam. 18 juil. 2020 19:22 Hé j'ai une borne et j'ai fait pas mal d'adaptation. hackpad et conversion video grace à l'ultracade vga en 24 khz pour l'intégration de ma dreamcast. (New Astro City)
Whaouuu je viens de voir ta collection de borne d'arcade, tu es notre candidat idéal pour le Supergun Ultimate avec tout le matos que tu as :3207319737:
Avatar du membre
Seb_48
Messages : 462
Enregistré le : jeu. 1 oct. 2009 00:00
Contact :

[DEV] : "SuperGun Ultimate"

Message par Seb_48 »

C'est nickel!!! Je suis un peu confu vis à vis du prix avec tout ça. Je me suis arraché les cheveux et du coup j'ai perdu le fil... :D
Tu le fais à combien?
Whaouuu je viens de voir ta collection de borne d'arcade, tu es notre candidat idéal pour le Supergun Ultimate avec tout le matos que tu as
Oui comme je l'avais dit. La collec n'est pas à jour.... manque du namco 246 256 naomi naomi2, spectrum 2000, etc... C'est pour ça que je demandais une liste pour le -5V Car tout déballé :| :| :|
Modifié en dernier par Seb_48 le sam. 18 juil. 2020 23:22, modifié 3 fois.
Avatar du membre
Xrider
Administrateur du site
Administrateur du site
Messages : 1544
Enregistré le : mer. 10 janv. 2018 23:43
Localisation : MaskRom
Contact :

[DEV] : "SuperGun Ultimate"

Message par Xrider »

Seb_48 a écrit : sam. 18 juil. 2020 19:29 C'est nickel!!! Je suis un peu confu vis à vis du prix avec tout ça. Je me suis arraché les cheveux et du coup j'ai perdu le fil... :D
Tu le fais à combien?
59 Euros FDPOUT sans module -5V
64 Euros FDPOUT avec module 5V

Pour le transport c'est toi qui choisis en fonction du prix, j'ai meme envie de te dire que tu m'envoie juste le bordereau a imprimer et moi je depose a la poste ou mondial relay :3207319737:

Pour rappel, tu auras un custom firmware pour le premier modele (c'est le S/N 001)avec ton pseudo ou autre au demarrage (si tu le veux sinon on fait rien)
Avatar du membre
Seb_48
Messages : 462
Enregistré le : jeu. 1 oct. 2009 00:00
Contact :

[DEV] : "SuperGun Ultimate"

Message par Seb_48 »

Je vais prendre la totale (avec le -5v) et oui avec pseudo :1583830649: . Par contre, peut tu t'occuper du transport? Car les bordereaux à imprimer: jamais fait.. :-(

Ravi de contribuer à ton projet! :D
Avatar du membre
Xrider
Administrateur du site
Administrateur du site
Messages : 1544
Enregistré le : mer. 10 janv. 2018 23:43
Localisation : MaskRom
Contact :

[DEV] : "SuperGun Ultimate"

Message par Xrider »

Merci pour ton engagement, je te contact par MP demain.

:3207319737:
Avatar du membre
Xrider
Administrateur du site
Administrateur du site
Messages : 1544
Enregistré le : mer. 10 janv. 2018 23:43
Localisation : MaskRom
Contact :

[DEV] : "SuperGun Ultimate"

Message par Xrider »

J'ai bonne nouvelle, le supergun ultimate a trouvé son beta testeur, c'est Seb_48 (Merci a toi Seb)
Il a toute une collection de PCB d'arcade ce qui en fait un excellent candidat qui touche en technique et qui va pouvoir éprouver le "Supergun Ultimate" et le pousser dans les moindres recoins.

Avec les test effectués chez moi plus ceux effectués par Seb_48 on saura ce que le supergun ultimate a dans le ventre et on pourra etablir une liste des points positifs et négatifs :3207319737:
Avatar du membre
dadou
Messages : 1059
Enregistré le : lun. 4 juin 2012 00:00
Contact :

[DEV] : "SuperGun Ultimate"

Message par dadou »

Je ne sais pas un jour si je vais collectionner les PCB d'arcade, mais ce qui est sur c'est que je te prendrais un SuperGun comme ça je serai prêt :lol:
Avatar du membre
Seb_48
Messages : 462
Enregistré le : jeu. 1 oct. 2009 00:00
Contact :

[DEV] : "SuperGun Ultimate"

Message par Seb_48 »


Je l'ai reçu il y a quelques jours, mais avec le travail.... je n'ai pas pu m'y mettre de suite. Alors le travail de xrider est incroyable: la finition, le détail, tout est d'une simplicité! On dirai du produit fini sachant que c'est un prototype. Au début, je cherchais le bornier du P1, il était en dessous.. :oops:

Je vais brancher quelques pcb mais je n'ai pas encore les saturn to neo pour y jouer mais je peux tester les credits, test, ....

Raidendx


Violent Storm


Et Patatra, le jeu a des glitch graphique!!! Pourtant au test du demarrage tout est ok :???:


World Rally


Mes premières impressions sont positives!! Les boutons services, credits, test fonctionnent parfaitement. Le son est disponible sur le scart et les sorties RCA. Avec ma télé, je n'ai pas pu régler la position de l'image. Pour les puristes, je pense qu'un générateur de scanlines sera nécessaire sur les tv moderne. Je me concentre, pour le moment sur la logique du supergun; c'est à dire PCB+Supergun+TV.
J'utilise aussi un scart to hdmi qui sort du 720p ou 1080p.

Je continuerai, tout à l'heure, sur d'autres pcb....

Beau travail!! :1583830649:
Avatar du membre
Xrider
Administrateur du site
Administrateur du site
Messages : 1544
Enregistré le : mer. 10 janv. 2018 23:43
Localisation : MaskRom
Contact :

[DEV] : "SuperGun Ultimate"

Message par Xrider »

Excellent compte rendu de tes premiers test Seb !
Ça fait plaisir à lire ! merci :3207319737: !
T’as vraiment du jolie matos ! :4281024385:
Avatar du membre
Seb_48
Messages : 462
Enregistré le : jeu. 1 oct. 2009 00:00
Contact :

[DEV] : "SuperGun Ultimate"

Message par Seb_48 »

je suis en déplacement cette semaine donc... :|. Par contre, je suis en congé à partir du 1 aout :D j’attends toujours du matos....
Avatar du membre
Seb_48
Messages : 462
Enregistré le : jeu. 1 oct. 2009 00:00
Contact :

[DEV] : "SuperGun Ultimate"

Message par Seb_48 »

Je reviens avec plus de test du kick harness. J'ai reçu le kick KI et les saturn to neo. :)


Image Image Image Image Image Image Image Image

Image Image Image Image Image Image

Image Image Image

Affichage avant

Mono/Stereo (bas+start)
Image Image

autofire P1 (B1+start)

Image Image

Jamma/Pandora (Gauche+start)

Image Image

Les credits (start+B2) fonctionnent .... :2048619726:

EDIT

Je continue!!! :D



Probléme avec raiden fighter jet https://www.mediafire.com/file/b5ebg4by ... ].MOV/file mais j'ai utilisé mon scart to hdmi: pas de problème. Donc sur une télé crt, pas de problème. Sur une tv récente, il faut un ossc.



Même problème https://www.mediafire.com/file/k2dn8qu4 ... ].MOV/file

j'ai essayé strikers 1999 et ashura blaster: c'est nickel!!! J'espère reçevoir le reste du matos assez rapidement, pour street ex et ex2 (kick) et street fighter II hyper fighting :cry:

L'autofire........ :212721178:
Selekta18
Messages : 918
Enregistré le : ven. 24 août 2018 17:24
Contact :

[DEV] : "SuperGun Ultimate"

Message par Selekta18 »

Super test :2742292590:
Avatar du membre
Seb_48
Messages : 462
Enregistré le : jeu. 1 oct. 2009 00:00
Contact :

[DEV] : "SuperGun Ultimate"

Message par Seb_48 »

Merci l'ami! ^^
Avatar du membre
Xrider
Administrateur du site
Administrateur du site
Messages : 1544
Enregistré le : mer. 10 janv. 2018 23:43
Localisation : MaskRom
Contact :

[DEV] : "SuperGun Ultimate"

Message par Xrider »

Excellent JOB ! Ca c'est du BETA TEST ! Compte rendu aux petits onions ! JUSTE PARFAIT !
Je vois que la fonction AutoFire est utile ! ça fait plaisir :2092181634: !

Encore un grand merci pour le beta test du "supergun ultimate" !
Le "supergun ultimate" n'aurais pas rêvé mieux comme beta testeur !
Avatar du membre
hkcisonline
Messages : 217
Enregistré le : dim. 5 janv. 2014 00:00
Localisation : Lot (46)
Contact :

[DEV] : "SuperGun Ultimate"

Message par hkcisonline »

Je plussois 😁 test ultimate 😂
---------
Faut pas respirer la compote, ça fait tousser.
---------
Avatar du membre
Seb_48
Messages : 462
Enregistré le : jeu. 1 oct. 2009 00:00
Contact :

[DEV] : "SuperGun Ultimate"

Message par Seb_48 »

Alors, j'en ai eu marre d'attendre.... très, très long la livraison. :1053004977: J'avais reçu une partie et j'ai fouillé partout pour confectionner le cable avec de la récup'. Je me suis basé sur la sortie db9 du supergun viewtopic.php?p=276359#p276359 et sur les manuels du site tamdb.

J'ai pu tester au moins...


Connecteur CPS1


Connecteur CPS2



Pour le kick harness, c'est fini. Aucun problèmes de ce coté.
Je ne regrette pas l'achat :3358384175:
Si Xrider a l'intention de produire ce jouet, le feu vert est allumé :D
Avatar du membre
Xrider
Administrateur du site
Administrateur du site
Messages : 1544
Enregistré le : mer. 10 janv. 2018 23:43
Localisation : MaskRom
Contact :

[DEV] : "SuperGun Ultimate"

Message par Xrider »

Voila un super beta terminé :1330857165: !
Je te remercie pour tout le travail accompli !
Juste parfait.

On va pouvoir lancer une première petite production grace a la validation de tes tests et des miens.

Encore merci pour la qualité de ton travail, merci pour avoir fait confiance au produit et merci de m'avoir fait confiance :3207319737: .

Je te remercie aussi de la part de tout les prochains possesseur du "supergun ultimate" :3207319737:

Grace a toi, c'est officiel, la phase de developpement du "supergun ultimate" est terminé, full Made in France :2788221432:
Avatar du membre
dadou
Messages : 1059
Enregistré le : lun. 4 juin 2012 00:00
Contact :

[DEV] : "SuperGun Ultimate"

Message par dadou »

Donc c'est bon toutes les cartes fonctionnent :o

Pour le problème d'image de certains jeux qu'il a eu cela viens du SuperGun ou autre chose?
Avatar du membre
Jean-Gildas
Messages : 730
Enregistré le : dim. 1 févr. 2009 00:00
Contact :

[DEV] : "SuperGun Ultimate"

Message par Jean-Gildas »

Je pense que ça vient d’une télé trop récente qui sait pas parfaitement gérer du péritel, non ?
