[TUTO] N64 NTSC RGB amplifié , pose

Messagepar darius » ven. 6 sept. 2019 18:26

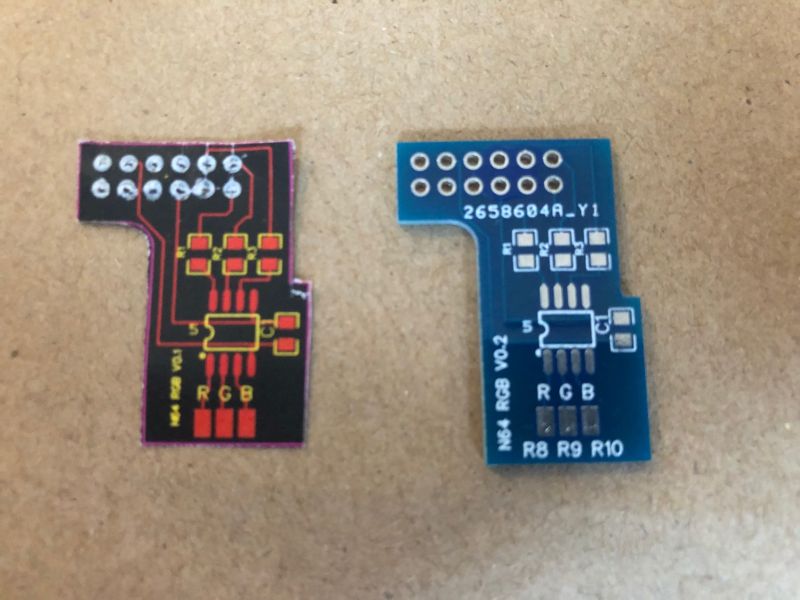

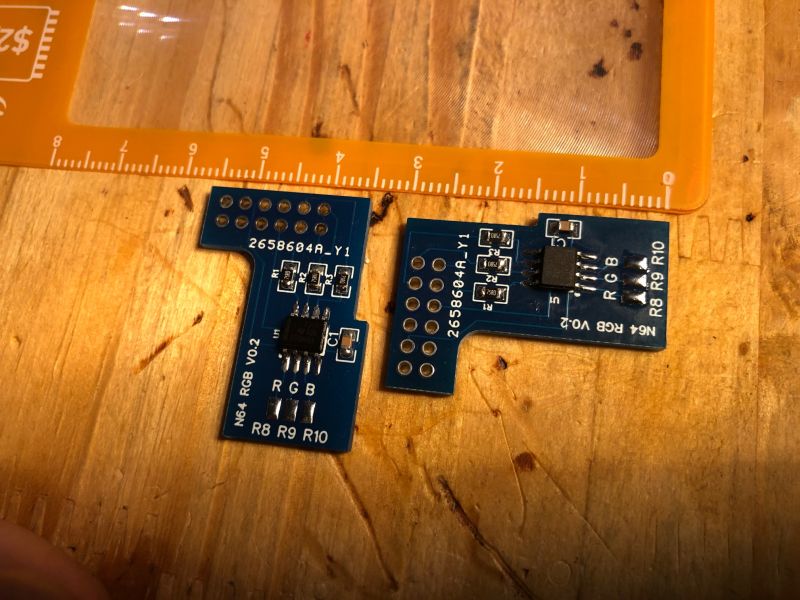

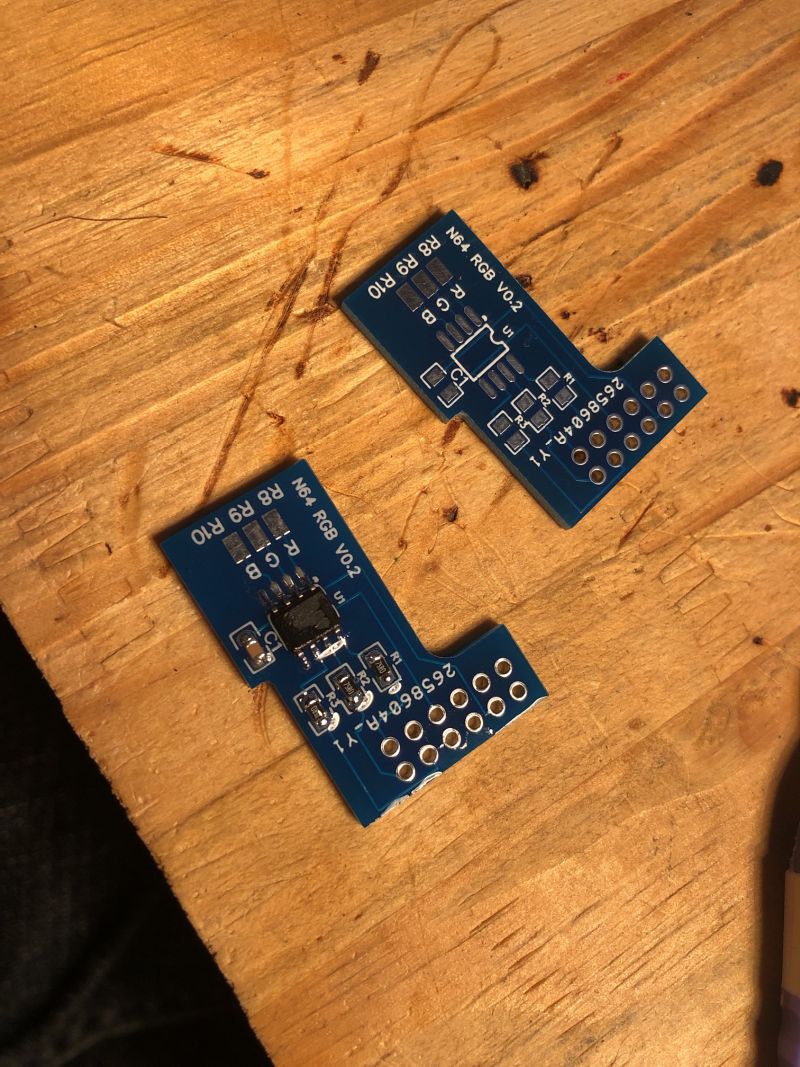

pcb ampli RGB pour console N64 jap et us

je vais bientot en avoir 3 ou 4 a vous proposer :
les PCB complet seront à 15€ fdpout ou 17€ fdpin en lettre suivie

La comparaison du composite Vs RGB n'est plus à discuter :


Pour vérifier la compatibilité de votre console et je parle uniquement d'une JAP ou US, le numéro de série doit commencer par NUJ1 pour JAP et NS1 pour USA et dernière vérification, sur la carte mère vous devez trouver un composant VDC-NUS ou VDC-NUS A

Spoiler :
NTSC N64 motherboard revisions that can be RGB modded:-
NUS-CPU-01
NUS-CPU-02
NUS-CPU-03
NUS-CPU-04
Japanese
NUJ10185860 – NUS-CPU-01
NUJ10379732 – NUS-CPU-02
NUJ10443582 – NUS-CPU-02
NUJ10950746 – NUS-CPU-02
NUJ10961070 – NUS-CPU-02
NUJ11284943 – NUS-CPU-03
NUJ13319819 – NUS-CPU-04
NUJ13624446 – NUS-CPU-05
NUJ13664217 – NUS-CPU-05
NUJ13766992 – NUS-CPU-05
NUJ14712392 – NUS-CPU-05-1
USA
NS100086232 – NUS-CPU-02 (Store Kiosk Unit)
NS100852325 – NUS-CPU-03
NS100883831 – NUS-CPU-03
NS100932881 – NUS-CPU-03
NS101568393 – NUS-CPU-03
NS102245156 – NUS-CPU-03
NS104885107 – NUS-CPU-03
NS105145712 – NUS-CPU-03
NS105519094 – NUS-CPU-03
NS105866648 – NUS-CPU-03
NS105993542 – NUS-CPU-03
NS107466808 – NUS-CPU-03
NS109807944 – NUS-CPU-03
NS115716209 – NUS-CPU-03
NS119128565 – NUS-CPU-03
NS122626751 – NUS-CPU-03
NS124591453 – NUS-CPU-03
NS127767114 – NUS-CPU-03
NS127855507 – NUS-CPU-03
NS127959472 – NUS-CPU-03
NS128695706 – NUS-CPU-03
NS130427562 – NUS-CPU-03
NS132070599 – NUS-CPU-03
NS133533895 – NUS-CPU-03
NS133598474 – NUS-CPU-03
NS135731008 – NUS-CPU-04
NS136718770 – NUS-CPU-04
NS143950163 – NUS-CPU-04
NS144204234 – NUS-CPU-04
NS146956520 – NUS-CPU-04
NS147230940 – NUS-CPU-04
NS153056367 – NUS-CPU-04
NS153195134 – NUS-CPU-04
NS157560440 – NUS-CPU-04
NS163367613 – NUS-CPU-04
NS167167462 – NUS-CPU-04
NS168051067 – NUS-CPU-04
NS170611204 – NUS-CPU-04
NS175432439 – NUS-CPU-04
NS180431212 – NUS-CPU-04
NS180875351 – NUS-CPU-04
NS205730658 – NUS-CPU-05
NS208495233 – NUS-CPU-05
NS215823142 – NUS-CPU-05
NS215885478 – NUS-CPU-05
NS219006367 – NUS-CPU-05
NS219449416 – NUS-CPU-05
NS220244512 – NUS-CPU-05
NS225840672 – NUS-CPU-05
NS229261794 – NUS-CPU-05
NS230549744 – NUS-CPU-05
NS232064337 – NUS-CPU-05
NS233995890 – NUS-CPU-06
NS235136963 – NUS-CPU-05
NS235377564 – NUS-CPU-06
NS237047359 – NUS-CPU-05
NS243965036 – NUS-CPU-05
NS244104601 – NUS-CPU-07
NS245115552 – NUS-CPU-07
NS246402262 – NUS-CPU-07
NS245536326 – NUS-CPU-05
NS245848030 – NUS-CPU-05
NS251298027 – NUS-CPU-08
NS254977622 – NUS-CPU-05-1
NS270238981 – NUS-CPU-08
NS277755566 – NUS-CPU-08
NS279164397 – NUS-CPU-08
NS281891694 – NUS-CPU-08-1
NS283495234 – NUS-CPU-08-1
NS285952469 – NUS-CPU-08-1
NS291430616 – NUS-CPU-08-1
NS292228809 – NUS-CPU-08-1
NS297648602 – NUS-CPU-09
NS298663130 – NUS-CPU-09
NS299402783 – NUS-CPU-09
NS302830466 – NUS-CPU-09-1
Canadian
NS600032326 – NUS-CPU-03
NS601623141 – NUS-CPU-04
NS603358522 – NUS-CPU-04
NS605180732 – NUS-CPU-05
NS610192102 – NUS-CPU-05

Source => https://forums.benheck.com/viewtopic.php?f=5&t=27684

Pour le câble RGB j'en ai aussi

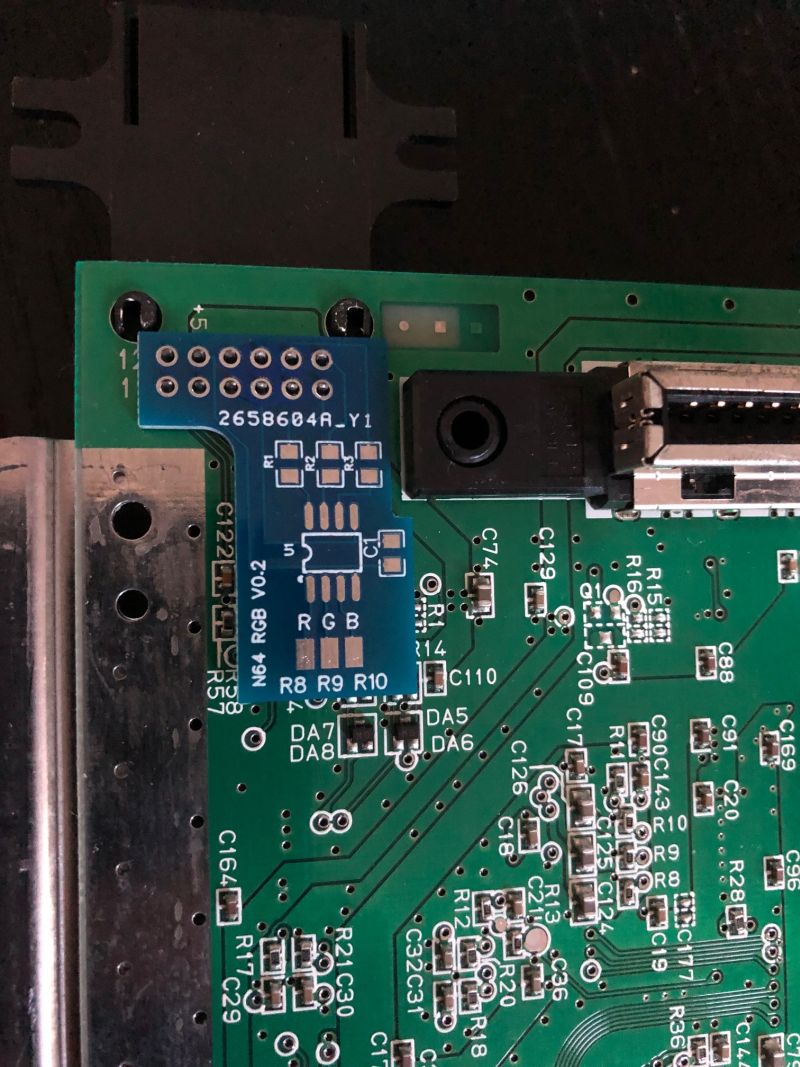

Une fois vérifié l'installation est simple :

*3 fils à souder
*Le PCB à souder sur le pinout de la péritel
*Découper une partie de la tôle métallique

MES VENTES (allez fouiller ;) )
CA VIENT D'ARRIVER (abonnez vous a ce topic pour etre prevenus des mises en vente)
RESERVATIONS (postez y ce que vous voulez acheter et vos questions)
EVALUATIONS (parceque vous aimerez savoir a qui vous envoyez vos sous :D )

KITCHEN34
Modérateur
Modérateur
Messages : 4779
Enregistré le : mer. 13 juil. 2016 22:46
Contact :

[TUTO] N64 NTSC RGB amplifié , pose

Messagepar KITCHEN34 » sam. 7 sept. 2019 23:42

Et encore les photos que tu as montré en exemple sont sur écran standart, sur pvm c'est encore plus flagrants la différence.

Avatar de l’utilisateur
darius
Administrateur du site
Administrateur du site
Messages : 43069
Enregistré le : sam. 6 janv. 2007 00:00
Localisation : Boissy Aux Cailles
Contact :

[TUTO] N64 NTSC RGB amplifié , pose

Messagepar darius » dim. 8 sept. 2019 07:16

oui , ca vaut vraiment le coup d ele faire :)
MES VENTES (allez fouiller ;) )
CA VIENT D'ARRIVER (abonnez vous a ce topic pour etre prevenus des mises en vente)
RESERVATIONS (postez y ce que vous voulez acheter et vos questions)
EVALUATIONS (parceque vous aimerez savoir a qui vous envoyez vos sous :D )

KITCHEN34
Modérateur
Modérateur
Messages : 4779
Enregistré le : mer. 13 juil. 2016 22:46
Contact :

[TUTO] N64 NTSC RGB amplifié , pose

Messagepar KITCHEN34 » dim. 8 sept. 2019 10:21

le plus facile chez nous en france, est de partir d'un N64 Pal "FRA" la modder RGB Officiel, choper la csync réel .

Et tourner sur Everdrive , ca te fait tourner les Jeux Us et JP en 60hz!! RGBS .
Ainsi que les jeux Nes! Et oui l'everdrive chinois a 40€ est le même que le V2.5 de chez kirrkks mais a 3fois moins cher.
Avec la bonne mise a jour l'émulateur Nes est au top.
Donc Nes+N64 ;)

KITCHEN34
Modérateur
Modérateur
Messages : 4779
Enregistré le : mer. 13 juil. 2016 22:46
Contact :

[TUTO] N64 NTSC RGB amplifié , pose

Messagepar KITCHEN34 » dim. 8 sept. 2019 10:44

La nes 60hz pvmsur n64
Fichiers joints

Avatar de l’utilisateur
darius
Administrateur du site
Administrateur du site
Messages : 43069
Enregistré le : sam. 6 janv. 2007 00:00
Localisation : Boissy Aux Cailles
Contact :

[TUTO] N64 NTSC RGB amplifié , pose

Messagepar darius » dim. 8 sept. 2019 10:56

bon a savoir :)
MES VENTES (allez fouiller ;) )
CA VIENT D'ARRIVER (abonnez vous a ce topic pour etre prevenus des mises en vente)
RESERVATIONS (postez y ce que vous voulez acheter et vos questions)
EVALUATIONS (parceque vous aimerez savoir a qui vous envoyez vos sous :D )

Avatar de l’utilisateur
dc103chaos
Messages : 1908
Enregistré le : mer. 11 févr. 2009 00:00
Contact :

[TUTO] N64 NTSC RGB amplifié , pose

Messagepar dc103chaos » dim. 8 sept. 2019 11:53

Tu confirme kitchen34, car c est la console qui dicte la fréquence sur n64 pas le jeux
Philips CD-I 1992 / 2017 :895451123:
viewtopic.php?f=214&t=7553

KITCHEN34
Modérateur
Modérateur
Messages : 4779
Enregistré le : mer. 13 juil. 2016 22:46
Contact :

[TUTO] N64 NTSC RGB amplifié , pose

Messagepar KITCHEN34 » dim. 8 sept. 2019 12:29

C'est le jeux qui dicte la fréquence, tout comme la ps1

KITCHEN34
Modérateur
Modérateur
Messages : 4779
Enregistré le : mer. 13 juil. 2016 22:46
Contact :

[TUTO] N64 NTSC RGB amplifié , pose

Messagepar KITCHEN34 » dim. 8 sept. 2019 12:30

Et pour ainsi dire. Tu redécouvre la n64 en passant par everdrive rom 60hz + RGB, tu peu gommer tes souvenirs de jeux flou de jeunesse

Avatar de l’utilisateur
ArcAdiA
Messages : 301
Enregistré le : sam. 2 nov. 2013 00:00
Contact :

[TUTO] N64 NTSC RGB amplifié , pose

Messagepar ArcAdiA » dim. 8 sept. 2019 12:41

Kitchen aurais-tu un lien qui montre comment mettre un emu NES dans le ED64 stp?

KITCHEN34
Modérateur
Modérateur
Messages : 4779
Enregistré le : mer. 13 juil. 2016 22:46
Contact :

[TUTO] N64 NTSC RGB amplifié , pose

Messagepar KITCHEN34 » dim. 8 sept. 2019 12:47



Cette version de l emulateur arcadia

Compo pour composante! et pas composite! ^^ "low" pour low résolution, ce BVM est compatible HD!
Fichiers joints

Avatar de l’utilisateur
ArcAdiA
Messages : 301
Enregistré le : sam. 2 nov. 2013 00:00
Contact :

[TUTO] N64 NTSC RGB amplifié , pose

Messagepar ArcAdiA » dim. 8 sept. 2019 14:43

Testé et approuvé...un tout grand merci Kitchen.
Par contre, Mega Man 6 ne passe pas. Je vais creser.

Pour par être hors sujet, voilà ce que ça donne une console N64 modifié RGB avec des jeux NES et photos prises avec un tel pourri...




Avatar de l’utilisateur
ArcAdiA
Messages : 301
Enregistré le : sam. 2 nov. 2013 00:00
Contact :

[TUTO] N64 NTSC RGB amplifié , pose

Messagepar ArcAdiA » dim. 8 sept. 2019 14:54

Disparition total du flou..

Avatar de l’utilisateur
darius
Administrateur du site
Administrateur du site
Messages : 43069
Enregistré le : sam. 6 janv. 2007 00:00
Localisation : Boissy Aux Cailles
Contact :

[TUTO] N64 NTSC RGB amplifié , pose

Messagepar darius » dim. 8 sept. 2019 14:58

wha !
MES VENTES (allez fouiller ;) )
CA VIENT D'ARRIVER (abonnez vous a ce topic pour etre prevenus des mises en vente)
RESERVATIONS (postez y ce que vous voulez acheter et vos questions)
EVALUATIONS (parceque vous aimerez savoir a qui vous envoyez vos sous :D )

KITCHEN34
Modérateur
Modérateur
Messages : 4779
Enregistré le : mer. 13 juil. 2016 22:46
Contact :

[TUTO] N64 NTSC RGB amplifié , pose

Messagepar KITCHEN34 » dim. 8 sept. 2019 16:00

niquel mon poulet ;)

Avatar de l’utilisateur
NeoGeoThai
Messages : 623
Enregistré le : mar. 11 déc. 2012 00:00
Contact :

[TUTO] N64 NTSC RGB amplifié , pose

Messagepar NeoGeoThai » dim. 8 sept. 2019 17:29

Samelipopette !!! Ca donne envi !!!

KITCHEN34
Modérateur
Modérateur
Messages : 4779
Enregistré le : mer. 13 juil. 2016 22:46
Contact :

[TUTO] N64 NTSC RGB amplifié , pose

Messagepar KITCHEN34 » dim. 8 sept. 2019 18:27

Megaman 6. Ta rom est pourri arcadia
Fichiers joints

Avatar de l’utilisateur
NeoGeoThai
Messages : 623
Enregistré le : mar. 11 déc. 2012 00:00
Contact :

[TUTO] N64 NTSC RGB amplifié , pose

Messagepar NeoGeoThai » dim. 8 sept. 2019 18:34

Question con de noob en N64 RGB...

Ma tv en thailande n'a pas de peritel. Elle n'a que les entrées composite (rouge blanc vert) et component (rouge bleu vert / rouge blanc).

Comment je pourrais brancher une 64 moddé RGB sur ma tv ?
Est-ce qu'il existe un calble component ?

KITCHEN34
Modérateur
Modérateur
Messages : 4779
Enregistré le : mer. 13 juil. 2016 22:46
Contact :

[TUTO] N64 NTSC RGB amplifié , pose

Messagepar KITCHEN34 » dim. 8 sept. 2019 18:44


KITCHEN34
Modérateur
Modérateur
Messages : 4779
Enregistré le : mer. 13 juil. 2016 22:46
Contact :

[TUTO] N64 NTSC RGB amplifié , pose

Messagepar KITCHEN34 » dim. 8 sept. 2019 18:45

Il va bientot en refaire

j'ai du prendre ca pour mon BVM 800lignes
Fichiers joints
