[TUTO] 32X Switch Automatique

Messagepar darius » sam. 17 juin 2017 22:41

en voila une idée qu'elle est bonne pour plus faire de trou ni méme toucher a rien
quand on change de zonage avec le 32X :D

LE SWITCH AUTOMATIQUE DU 32X !!! on remercie l'inventeur ikari_01 !

commencez par retirer les 4 vis (noires et longues) pour oter le capot

puis les 10 vis (courtes et brillantes) qui tiennent le blindage

encore 6 vis (2 noires longues et 4 brillantes courtes) pour sortir la carte mére

vous pouvez mettre le bouzin a plat en tordant legerement les nappes
ca sera plus facile pour bosser

ensuite vous allez supprimer le zonage d'origine , dans les 2 cas vous aurez le choix
entre oter une resistance CMS ou couper une petite piste

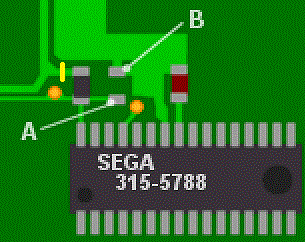

si votre 32X est NTSC (jap ou us)
vous coupez a l'emplacement du trait jaune
OU
vous dessoudez la resistance (noire sur la photo)

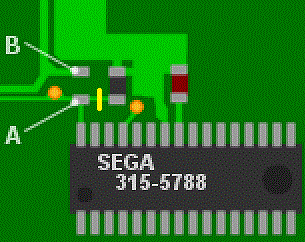

si votre 32X est PAL
vous coupez a l'emplacement du trait jaune
OU
vous dessoudez la resistance (noire sur la photo)

ensuite le but est d'arriver a ca
merci a l'auteur

moi j'ai mis les pattes du composant a l'horizontale ,
conservé toutes la longueur des pattes 1 et 8 pour l'alimentation
recoupé la partie fine des autres
j'ai pas mis le condensateur et ca marche tres bien !

grattez cette emplacement pour mettre le metal a nu
puis etamer le , vous y souderez plus tard la patte N°1

presentez votre puce pour determiner quel endroit sur la masse
il faut decaper pareillement pour y souder la patte N°8 puis etamer

moi je l'ai soudée comme ca mais vous pouvez lui souder 4 fils si vous preferez
on voit l'emplacement du fil relié a la patte N°6

et ici on raccorde la patte N°5
c'est le 20eme plot du connecteur en partant de la gauche

au remontage assurez vous bien qu'aucune patte ne touche la tole
et surtout qu'aucun fil ne va etre ecrasé entre la tole et la carte mére !

voila le montage complet vu par celui que j'ai cité un peu plus haut :)
car mes photos sont pas fameuses

si vous voulez refaire de meilleures photos pendant votre montage
elles seront les bienvenues pour remplace rles miennes :)

le composant prét a souder et deja flashé est en vente ICI c'est un 12f629

ou bien si vous avez un programmeur vous le flasher avec cet HEX
MES VENTES (allez fouiller ;) )
Ca Vient d'Arriver (abonnez vous a ce topic pour etre prevenus des mises en vente)
RESERVATIONS (postez y ce que vous voulez acheter et vos questions)
EVALUATIONS (parceque vous aimerez savoir a qui vous envoyez vos sous :D )

Avatar de l’utilisateur
Champ71
Administrateur du site
Administrateur du site
Messages : 2823
Enregistré le : mer. 21 sept. 2016 08:21
Localisation : 47
Contact :

[TUTO] 32X Switch Automatique

Messagepar Champ71 » sam. 17 juin 2017 22:50

Merdass faut un composant ><

J'allais dire je teste ça demain :p

En tout cas merci beaucoup pour le tuto :) (je te referai les photos pendant le montage ;) )

Je go t'en reserver une ^^

Avatar de l’utilisateur
Champ71
Administrateur du site
Administrateur du site
Messages : 2823
Enregistré le : mer. 21 sept. 2016 08:21
Localisation : 47
Contact :

[TUTO] 32X Switch Automatique

Messagepar Champ71 » sam. 17 juin 2017 22:53

J'ai oublié de demander, mais ça fonctionne aussi bien avec une MD1 qu'une MD2 ?

Avatar de l’utilisateur
darius
Administrateur du site
Administrateur du site
Messages : 46703
Enregistré le : sam. 6 janv. 2007 00:00
Localisation : Boissy Aux Cailles
Contact :

[TUTO] 32X Switch Automatique

Messagepar darius » sam. 17 juin 2017 22:55

testé sur les 2 :)
je croyais avoir un probléme de fonctionnement alors j'ai essayé plein de truc ... et c'est le boitier peritel :lol: cause N°1 des problémes d'affichage :)

j'espere qu'on aura l'equivalent pour la MD maintenant ! y'a pas de raison ?
MES VENTES (allez fouiller ;) )
Ca Vient d'Arriver (abonnez vous a ce topic pour etre prevenus des mises en vente)
RESERVATIONS (postez y ce que vous voulez acheter et vos questions)
EVALUATIONS (parceque vous aimerez savoir a qui vous envoyez vos sous :D )

Avatar de l’utilisateur
Champ71
Administrateur du site
Administrateur du site
Messages : 2823
Enregistré le : mer. 21 sept. 2016 08:21
Localisation : 47
Contact :

[TUTO] 32X Switch Automatique

Messagepar Champ71 » sam. 17 juin 2017 22:59

Comment ça l'équivalent sur la MD ?

Hum j'ai pas compris le fonctionnement alors xD Je croyais que quand tu changeais la zone sur la MD, ça te changeais la zone sur le 32X, mais c'est pas ça en fait ?
C'est le 32X qui reconnait la zone du jeu et qui se position sur la bonne fréquence ? Ca veut dire que tu peux pas forcer un jeu PAL en 60 Hz ?

Avatar de l’utilisateur
darius
Administrateur du site
Administrateur du site
Messages : 46703
Enregistré le : sam. 6 janv. 2007 00:00
Localisation : Boissy Aux Cailles
Contact :

[TUTO] 32X Switch Automatique

Messagepar darius » sam. 17 juin 2017 23:02

ha ! la je sais pas , faut dire que moi je joue les jeux 50htz en 50htz et les jeux 60htz en ... 60htz :D je finnasse pas !

donc je ne peux pas te dire si c'est commandé par la MD ou autonome !
MES VENTES (allez fouiller ;) )
Ca Vient d'Arriver (abonnez vous a ce topic pour etre prevenus des mises en vente)
RESERVATIONS (postez y ce que vous voulez acheter et vos questions)
EVALUATIONS (parceque vous aimerez savoir a qui vous envoyez vos sous :D )

Avatar de l’utilisateur
darius
Administrateur du site
Administrateur du site
Messages : 46703
Enregistré le : sam. 6 janv. 2007 00:00
Localisation : Boissy Aux Cailles
Contact :

[TUTO] 32X Switch Automatique

Messagepar darius » sam. 17 juin 2017 23:03

va voir sur le lien que j'ai ajouté , c'est peut etre expliqué ... en anglais :)
MES VENTES (allez fouiller ;) )
Ca Vient d'Arriver (abonnez vous a ce topic pour etre prevenus des mises en vente)
RESERVATIONS (postez y ce que vous voulez acheter et vos questions)
EVALUATIONS (parceque vous aimerez savoir a qui vous envoyez vos sous :D )

Avatar de l’utilisateur
Champ71
Administrateur du site
Administrateur du site
Messages : 2823
Enregistré le : mer. 21 sept. 2016 08:21
Localisation : 47
Contact :

[TUTO] 32X Switch Automatique

Messagepar Champ71 » sam. 17 juin 2017 23:07

bha je dois t'avouer que moi c'est pareil :p mais c'est juste histoire de comprendre comment ça marche :D

Je vais essayer d'aller voir le lien en anglais :2269859545: Mais bon avec la traduction google très approximative, ça va pas être gagné ça xD

Avatar de l’utilisateur
Champ71
Administrateur du site
Administrateur du site
Messages : 2823
Enregistré le : mer. 21 sept. 2016 08:21
Localisation : 47
Contact :

[TUTO] 32X Switch Automatique

Messagepar Champ71 » sam. 17 juin 2017 23:08

Loooool !! C'est pas de l'anglais, c'est de l'allemand .... alors là c'est mort xD

Avatar de l’utilisateur
darius
Administrateur du site
Administrateur du site
Messages : 46703
Enregistré le : sam. 6 janv. 2007 00:00
Localisation : Boissy Aux Cailles
Contact :

[TUTO] 32X Switch Automatique

Messagepar darius » sam. 17 juin 2017 23:09

sheiss ...
MES VENTES (allez fouiller ;) )
Ca Vient d'Arriver (abonnez vous a ce topic pour etre prevenus des mises en vente)
RESERVATIONS (postez y ce que vous voulez acheter et vos questions)
EVALUATIONS (parceque vous aimerez savoir a qui vous envoyez vos sous :D )

Avatar de l’utilisateur
Champ71
Administrateur du site
Administrateur du site
Messages : 2823
Enregistré le : mer. 21 sept. 2016 08:21
Localisation : 47
Contact :

[TUTO] 32X Switch Automatique

Messagepar Champ71 » sam. 17 juin 2017 23:17

bon, j'ai rien compris mais ce que je retiens c'est :

Ein Umschalten zwischen den Modi ist auch während des Spielens möglich.


soit

La commutation entre les modes est possible, même en jouant.


:2048619726: :3689029629: :icon_bounce:

Sinon, le gars il a rajouté un condensateur entre les pin 4 et 5 ! Il faut le mettre aussi ?

un condensateur en céramique 100 nF pour le lissage (résistance à la tension 50V devrait être tout à fait suffisant, mais il peut également recevoir une valeur plus élevée peut être utilisée).

Avatar de l’utilisateur
KITCHEN34
Modérateur
Modérateur
Messages : 5078
Enregistré le : mer. 13 juil. 2016 22:46
Contact :

[TUTO] 32X Switch Automatique

Messagepar KITCHEN34 » dim. 18 juin 2017 01:00

Super tuto. D ici la fin de l ànnee je le motive pour l équipe. J attend là fin de l été pour passer les gros frais . :)

Avatar de l’utilisateur
darius
Administrateur du site
Administrateur du site
Messages : 46703
Enregistré le : sam. 6 janv. 2007 00:00
Localisation : Boissy Aux Cailles
Contact :

[TUTO] 32X Switch Automatique

Messagepar darius » dim. 18 juin 2017 08:36

kitchen : oui , c'est un bon plan :)

champ : le 32X que je viens de vendre a ce condo , le mien ne l'a pas , et j'ai pas vu de difference :)
MES VENTES (allez fouiller ;) )
Ca Vient d'Arriver (abonnez vous a ce topic pour etre prevenus des mises en vente)
RESERVATIONS (postez y ce que vous voulez acheter et vos questions)
EVALUATIONS (parceque vous aimerez savoir a qui vous envoyez vos sous :D )

Avatar de l’utilisateur
Champ71
Administrateur du site
Administrateur du site
Messages : 2823
Enregistré le : mer. 21 sept. 2016 08:21
Localisation : 47
Contact :

[TUTO] 32X Switch Automatique

Messagepar Champ71 » dim. 18 juin 2017 08:46

Ok :) Je préférai demander vu que je ne sais encore pas trop à quoi servent les différents composants électroniques :oops:

Avatar de l’utilisateur
KITCHEN34
Modérateur
Modérateur
Messages : 5078
Enregistré le : mer. 13 juil. 2016 22:46
Contact :

[TUTO] 32X Switch Automatique

Messagepar KITCHEN34 » dim. 18 juin 2017 09:10

C'est tout simplement un switch électronique, comme les mod led, mais ca a l'air bien efficasse

Avatar de l’utilisateur
darius
Administrateur du site
Administrateur du site
Messages : 46703
Enregistré le : sam. 6 janv. 2007 00:00
Localisation : Boissy Aux Cailles
Contact :

[TUTO] 32X Switch Automatique

Messagepar darius » dim. 18 juin 2017 09:12

c'est mieux que les switchless = c'est automatique :D
MES VENTES (allez fouiller ;) )
Ca Vient d'Arriver (abonnez vous a ce topic pour etre prevenus des mises en vente)
RESERVATIONS (postez y ce que vous voulez acheter et vos questions)
EVALUATIONS (parceque vous aimerez savoir a qui vous envoyez vos sous :D )

Avatar de l’utilisateur
KITCHEN34
Modérateur
Modérateur
Messages : 5078
Enregistré le : mer. 13 juil. 2016 22:46
Contact :

[TUTO] 32X Switch Automatique

Messagepar KITCHEN34 » dim. 18 juin 2017 09:18

Oui ca doit se prendre sur une entree qui fait différé les actions switch, c'est bien calculé :) , je pense que ca arrivera sur d''autre console, en reprennant le meme principe
:)

(hier au fait, j'ai modéré une liens fake '"porno" je sais pas si tu l'a vu.)

Avatar de l’utilisateur
darius
Administrateur du site
Administrateur du site
Messages : 46703
Enregistré le : sam. 6 janv. 2007 00:00
Localisation : Boissy Aux Cailles
Contact :

[TUTO] 32X Switch Automatique

Messagepar darius » dim. 18 juin 2017 09:41

pas vu mais tu a bien fait :) le pseudo a été banni ?
MES VENTES (allez fouiller ;) )
Ca Vient d'Arriver (abonnez vous a ce topic pour etre prevenus des mises en vente)
RESERVATIONS (postez y ce que vous voulez acheter et vos questions)
EVALUATIONS (parceque vous aimerez savoir a qui vous envoyez vos sous :D )

Avatar de l’utilisateur
KITCHEN34
Modérateur
Modérateur
Messages : 5078
Enregistré le : mer. 13 juil. 2016 22:46
Contact :

[TUTO] 32X Switch Automatique

Messagepar KITCHEN34 » dim. 18 juin 2017 10:34

Je sais pas si j'ai l autorisation . J irai voir . C'est arrivé vers 00h00

Avatar de l’utilisateur
darius
Administrateur du site
Administrateur du site
Messages : 46703
Enregistré le : sam. 6 janv. 2007 00:00
Localisation : Boissy Aux Cailles
Contact :

[TUTO] 32X Switch Automatique

Messagepar darius » dim. 18 juin 2017 11:02

je pense pas que tu puisse mais par contre faut penser a donner le pseudo sur un topic qu'on pourrait créer ICI
MES VENTES (allez fouiller ;) )
Ca Vient d'Arriver (abonnez vous a ce topic pour etre prevenus des mises en vente)
RESERVATIONS (postez y ce que vous voulez acheter et vos questions)
EVALUATIONS (parceque vous aimerez savoir a qui vous envoyez vos sous :D )

Avatar de l’utilisateur
kentosama
Messages : 474
Enregistré le : ven. 30 déc. 2016 18:28
Localisation : Toulouse
Contact :

[TUTO] 32X Switch Automatique

Messagepar kentosama » dim. 18 juin 2017 11:39

On peut faire la même chose sur Mega Drive ? Je rêve d'un switch automatique pour ma MD, car j'ai horreur de modifier l'aspect de la console. Par ailleurs, ne serait-il pas possible de faire un switch auto + un récepteur bluetooth permettant de choisir la région de la console à distance ?
SEGA c'est plus fort que toi
Instagram : https://www.instagram.com/kentosama.retro/

Avatar de l’utilisateur
KITCHEN34
Modérateur
Modérateur
Messages : 5078
Enregistré le : mer. 13 juil. 2016 22:46
Contact :

[TUTO] 32X Switch Automatique

Messagepar KITCHEN34 » dim. 18 juin 2017 11:44

Blutooth! !Tu veux pas non plus du hdmi avec Dolby 5.1 pro logic :p

Avatar de l’utilisateur
darius
Administrateur du site
Administrateur du site
Messages : 46703
Enregistré le : sam. 6 janv. 2007 00:00
Localisation : Boissy Aux Cailles
Contact :

[TUTO] 32X Switch Automatique

Messagepar darius » dim. 18 juin 2017 11:47

un switch automatique ca serait super , nul doute que nos geo trouvetout du retrogaming se sont deja atellés a la tache :)

par contre , une telecommande j'y crois pas trop , si la zone et la frequence se changent automatiquement c'est pas pour quelques rares jeux qu'on veut forcer dans une frequence qui n'est pas la leur qu'on peut amortir l'investissement temps+ materiel d'une telle modif
MES VENTES (allez fouiller ;) )
Ca Vient d'Arriver (abonnez vous a ce topic pour etre prevenus des mises en vente)
RESERVATIONS (postez y ce que vous voulez acheter et vos questions)
EVALUATIONS (parceque vous aimerez savoir a qui vous envoyez vos sous :D )

Avatar de l’utilisateur
kentosama
Messages : 474
Enregistré le : ven. 30 déc. 2016 18:28
Localisation : Toulouse
Contact :

[TUTO] 32X Switch Automatique

Messagepar kentosama » dim. 18 juin 2017 11:51

Oui c'est clair pour la télécommande, ça perd son intérêt si cela se fait automatiquement. Logiquement, il faudrait une puce qui détecte la zone d'un jeu et adapte la fréquence en conséquence. Se serait tellement cool.
SEGA c'est plus fort que toi
Instagram : https://www.instagram.com/kentosama.retro/

Avatar de l’utilisateur
darius
Administrateur du site
Administrateur du site
Messages : 46703
Enregistré le : sam. 6 janv. 2007 00:00
Localisation : Boissy Aux Cailles
Contact :

[TUTO] 32X Switch Automatique

Messagepar darius » dim. 18 juin 2017 11:53

c'est une partie de ca qui est faite dans le 32X :) reste a completer pour adapter aux MD et SNES :D
MES VENTES (allez fouiller ;) )
Ca Vient d'Arriver (abonnez vous a ce topic pour etre prevenus des mises en vente)
RESERVATIONS (postez y ce que vous voulez acheter et vos questions)
EVALUATIONS (parceque vous aimerez savoir a qui vous envoyez vos sous :D )


Retourner vers « Megadrive »

Qui est en ligne

Utilisateurs parcourant ce forum : Aucun utilisateur enregistré et 1 invité
