Messagepar ezos » sam. 30 mars 2013 23:12

salut a tous les amis
donc voici un nouveau tuto

tuto sur la NEO GEO POCKET (la meilleur portable a mon gout , après....c'est mes goûts , pour d'autre c'est la gb , ou psp , au choix...)

le seul defauft de la neo geo pocket c'est qu'il y a pas de retroeclairage
donc on va remedier au probleme

desolé d'avance pour le tuto
j'ai fais vite fait a l'arrache mais la partie essentielle est la
(je ferais d'autre photo et je compléterais par la suite , car a l'origine c’était juste un test voir si ca marche)

1

il vous faut sacrifier une game boy advance SP (j'ai une idée pour faire avec des led , mais je verais ca un peu plus tard quand j'aurais le temps de re faire du bricolage)

2

démonter entièrement votre GBA SP pour arriver jusque ici


(photo d'internet car a ce stade j'avais pas encore pensé a vous pour le tuto )

deux choses importante
ce qui nous interesse ici c'est de recupere l'encadrement noir ou normalement se pose l'ecran de la gba
et deuxieme point important
lorsque vous allez separer l'ecran de son socle faire tres attention au petit rectancle de circuit imprimer que l'on voit resortir du socle en haut a droite
faire bien attention de conserver intacte les deux point de soudure qui sont dessus (et pas faire le bourrin comme j'ai fait et galérer 45mn apres)

3
(a partir de la c'est mes photos , j'ai quand meme pensez a vous ...lol)

une fois que vous avez le socle en mains , il faut déclipsé les cotes pour arriver a en sortir ceci



4
demonter entierement votre neo geo pocket pour arriver jusqu'ici



decouper ensuite l'entourage de l'ecran de votre neo geo pocket comme j'ai fais
(toute la parti gauche , et un petit bout en bas a droite a cote de l'emplacement de l'enceinte)



5
positionnez le retroeclairage



remettez votre ecran de neo geo pocket en place



et remettre la carte mère



6

il faut donc alimenter maintenant le retroeclairage
si vous avez bien regarder les photos du dessus vous voyez que le petit rectangle de circuit imprimé a morflé...lol , car comme dit au dessus c'etait un essais a l'origine et j'ai fait un peu le bourrin j'ai tout arraché...lol.
j'ai donc maintenu le circuit dechiré par un peu de scotch et j'ai fait couler de l'etain pour recuperer les contacts , c'est pour ca que ca fait des gros point de soudure

donc faite attention , faite pas le bourrin comme moi , ne dechirer pas la circuit et conserver les point de soudure d'origine

et du coup souder deux fils sur ces points

7

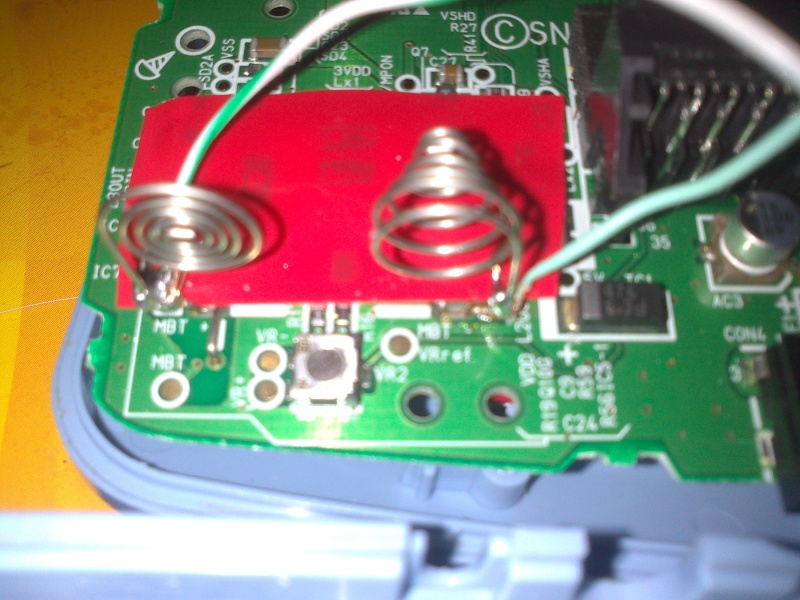

pour l'alimentation j'ai fait comme ceci , mais il y a un autre moyen que j'explique a la fin du tuto



8

mettre un petit interrupteur a cet endroit , soudez vos fils sur l'interrupteur
on referme le tout
on met des pilles
on allume sa neo geo pocket
on actionne l'interupteur et...que la lumiere soit Very Happy



autre methode d'alimentation

déjà pour commencer trouver un interupteur plus petit que celui que j'ai utilisé (darius a ce qu'il faut dans sa boutique Wink )
et pour l'alimentation on va simplement relier le négatif du retroeclairage en direct sur le négatif des piles
et pour le positif
on part du positif des piles (1 fil) vers l’interrupteur (ouvert / fermé ) , on ressort le fil de l’interrupteur (toujours 1 fil) vers le positif du retroeclairage...et voila
vous avez que deux fils , et non quatre comme on peut voir sur les photos (je sais pas a quoi je penser d'ailleurs quand j'ai fait ca (les 4fils) mais bon...bref..lol)

voila c'est fini
pas de photo en marche pour la simple et bonne raison que j'ai voulu augmenter l’intensité de l’éclairage et du coup j'ai grillé le retroeclairage...lol , un peu dégoûter ...ca me donnera l’occasion de tester un systeme avec des led
sinon ca marche bien (sauf chez moi ou du coup ca a pas marcher longtemps mais...c'est ma faute...lol)

j’espère que le tuto vous donnera des idéee
et je le referais tout bien tout propre avec des photos de A a Z des que je retrouve un peu de temps

_________________
le petit coin echange/vente d'Ezos http://saturn.netboarder.com/t4640-quelque-truc-a-vendre

darkthings
Messages : 5452
Enregistré le : mer. 5 juin 2013 00:00

Messagepar darkthings » sam. 30 mars 2013 23:17

Cool le tuto

franky94
Modérateur
Modérateur
Messages : 731
Enregistré le : ven. 7 déc. 2012 00:00
Contact :

Messagepar franky94 » sam. 30 mars 2013 23:21

bon travaille

on peu voir la bête allumer ???? Very Happy

_________________
CONSOLE : SMS - MD - SATURN - DREAMCAST_JP - PS2 - PS3 - PS4 - PSP - SNES - GC - DS
la petite collection du franky - les estimations du franky - les recherches du franky

ezos
Messages : 357
Enregistré le : mar. 6 nov. 2012 00:00
Contact :

Messagepar ezos » sam. 30 mars 2013 23:47

franky94 a écrit:
bon travaille

on peu voir la bête allumer ???? Very Happy

bah non j'ai grillé le retroeclairage en voulant augmenter l'intensité (je le dit dans le tuto)
c'est pour ca que je referais un tuto complet par la suite avec plein de belle photo

la c'est pour vous montrer en gros comment on fait

et comme je dit aussi dans le tuto , j'ai penser a un moyen avec un systeme de led
donc si ca se trouve dans pas longtemps (si j'arrive a faire comme je pense) il y aura meme plus besoin de sacrifier une gba sp

apres pour te donner une idée avec le retroeclairage ca donne ca


ps: sur la video on voit que la led de témoin de marche est bleu au lieu de rouge.
j'ai fait la même modif , mais j'ai pas mis dans le tuto car je pense que la plupart savent changer une simple diode/led
mais bien sur dans le prochain tuto cette étape sera expliqué

_________________
le petit coin echange/vente d'Ezos http://saturn.netboarder.com/t4640-quelque-truc-a-vendre

youngretrogame
Messages : 1039
Enregistré le : ven. 10 août 2012 00:00
Contact :

Messagepar youngretrogame » sam. 30 mars 2013 23:55

un beau mod pour la meilleure des console Wink
je suis une vraie quiche en electronique , je pourrais jamais le faire seul...

_________________
ma collection    /   ventes et echanges   / recherches

ezos
Messages : 357
Enregistré le : mar. 6 nov. 2012 00:00
Contact :

Messagepar ezos » dim. 31 mars 2013 00:01

mais si young , faut pas se sous estimer
en plus rien de bien compliquer , juste quelques fils a souder
et quand je referais au propre le tuto (j'espere avec le systeme de led) et la methode d'alimentation a deux fils
tu verra que c'est pas compliqué Very Happy

_________________
le petit coin echange/vente d'Ezos http://saturn.netboarder.com/t4640-quelque-truc-a-vendre

youngretrogame
Messages : 1039
Enregistré le : ven. 10 août 2012 00:00
Contact :

Messagepar youngretrogame » dim. 31 mars 2013 00:08

j'ai surtout pas envie de cramer ma console...

_________________
ma collection    /   ventes et echanges   / recherches

franky94
Modérateur
Modérateur
Messages : 731
Enregistré le : ven. 7 déc. 2012 00:00
Contact :

Messagepar franky94 » dim. 31 mars 2013 00:09

la classe j'aimerai bien avoir une GBC avec un retro
sa doit le faire grave aussi
bon boulot
continu comme sa

_________________
CONSOLE : SMS - MD - SATURN - DREAMCAST_JP - PS2 - PS3 - PS4 - PSP - SNES - GC - DS
la petite collection du franky - les estimations du franky - les recherches du franky

ezos
Messages : 357
Enregistré le : mar. 6 nov. 2012 00:00
Contact :

Messagepar ezos » dim. 31 mars 2013 00:18

franky94 a écrit:
la classe j'aimerai bien avoir une GBC avec un retro

ah bah pour la gbc j'ai jamais test mais je pense que avec juste quelques led autour de l'ecran ca peut le faire
je suppose , mais je sais pas , jamais test et j'ai pas de gbc pour essayé .
mais si je trouve une gbc pas chere en broc , je la prendrais pour essayé...pour le fun voir ce que ca peut donner Very Happy

mais je vais d'abord essayé de voir pour le systeme led pour la neo geo

car le défi c'est pas mettre de la lumière , mais bien d’éclaire l’écran uniformément
mais j'suis sur le coup Wink ...lol

_________________
le petit coin echange/vente d'Ezos http://saturn.netboarder.com/t4640-quelque-truc-a-vendre

Avatar de l’utilisateur
Slug
Messages : 15944
Enregistré le : ven. 5 déc. 2008 00:00
Contact :

Messagepar Slug » dim. 31 mars 2013 11:24

bravo pour ton mod ezos!

_________________
<= le piti darth...

slug dit : "notre pitit slugouchon"
Slug, cokin niveau 2 du cokin's club! ImageImage

Jonathan Ingram
Messages : 231
Enregistré le : lun. 10 mai 2010 00:00
Contact :

Messagepar Jonathan Ingram » dim. 31 mars 2013 11:47

C'est beau !

_________________
Ancien Prince Vegeta
Ancien Tao Prak Nang Thai

[Policenauts]

ezos
Messages : 357
Enregistré le : mar. 6 nov. 2012 00:00
Contact :

Messagepar ezos » dim. 31 mars 2013 11:55

merci les gars
et encore j'ai fais a l'arrache (comme souvent d'ailleurs...lol)

_________________
le petit coin echange/vente d'Ezos http://saturn.netboarder.com/t4640-quelque-truc-a-vendre

Vincenzotaku
Messages : 14
Enregistré le : sam. 8 mars 2014 00:00
Contact :

Messagepar Vincenzotaku » jeu. 15 août 2013 20:50

Up, n'étant pas du tout bricoleur j'aimerai bien m'en procurer une déjà toute faite. Joli travail sinon!
