Messagepar LG30 » mar. 11 juin 2019 16:57

Salut à tous,
J'aimerais mettre une batterie interne sur ma Game Gear.

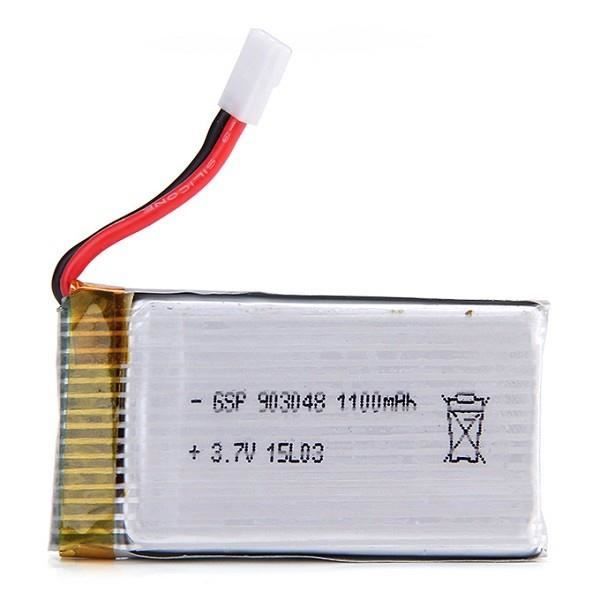

Pour l'instant, elle sera alimentée par 2 batterie de ce type : 3,7V / 1,1A :

J'ai trouvé deux plots en 5V sur la carte d'alimentation, ils me serviront à alimenter mes batteries via ceci (entrée en 5V et réglage sortie en 3,7V)

Il me manque plus qu'a trouver le moyen de passer de 3,7V à 9V.
Et c'est là que j'ai besoin de vos conseils ;)

Avatar de l’utilisateur
darius
Administrateur du site
Administrateur du site
Messages : 46638
Enregistré le : sam. 6 janv. 2007 00:00
Localisation : Boissy Aux Cailles
Contact :

Besoin de conseils : batterie interne sur Game Gear

Messagepar darius » mar. 11 juin 2019 17:44

un elevateur de tension , ca serait mieux de trouver plus simple :D
mais laissons parler les techniciens car ca peut se faire ,
c'est méme ce qui est deffectueux et pose tant d eproblémes dans le cable RGB de la MD2 pal !
MES VENTES (allez fouiller ;) )
Ca Vient d'Arriver (abonnez vous a ce topic pour etre prevenus des mises en vente)
RESERVATIONS (postez y ce que vous voulez acheter et vos questions)
EVALUATIONS (parceque vous aimerez savoir a qui vous envoyez vos sous :D )

Avatar de l’utilisateur
KITCHEN34
Modérateur
Modérateur
Messages : 5068
Enregistré le : mer. 13 juil. 2016 22:46
Contact :

Besoin de conseils : batterie interne sur Game Gear

Messagepar KITCHEN34 » mar. 11 juin 2019 18:54

Pourquoi ne pas mettre des piles (acu) LR6 , il doit y avoir moyen de rendre le système rechargable, avec 2 3 modif en branchant du jus niveau alim! :)

Avatar de l’utilisateur
Xrider
Administrateur du site
Administrateur du site
Messages : 884
Enregistré le : mer. 10 janv. 2018 23:43
Contact :

Besoin de conseils : batterie interne sur Game Gear

Messagepar Xrider » mar. 11 juin 2019 19:30

Il te suffit de mettre 3 batteries de 3v en série pour avoir 9v

Avatar de l’utilisateur
LG30
Modérateur
Modérateur
Messages : 1340
Enregistré le : ven. 1 déc. 2017 11:35
Contact :

Besoin de conseils : batterie interne sur Game Gear

Messagepar LG30 » mar. 11 juin 2019 19:41

KITCHEN34 a écrit :Pourquoi ne pas mettre des piles (acu) LR6 , il doit y avoir moyen de rendre le système rechargable, avec 2 3 modif en branchant du jus niveau alim! :)

J'ai vu des piles LR6 qui se recharge via USB mais les modifs risquent d'être compliquées


Xrider a écrit :Il te suffit de mettre 3 batteries de 3v en série pour avoir 9v


Si je mets 3 batterie en série, je monte à 11,1V (un peu trop pour la game gear non :???: ) et comment je fais pour la charge ???

Avatar de l’utilisateur
Xrider
Administrateur du site
Administrateur du site
Messages : 884
Enregistré le : mer. 10 janv. 2018 23:43
Contact :

Besoin de conseils : batterie interne sur Game Gear

Messagepar Xrider » mar. 11 juin 2019 19:50

3x3=9volt
Pour charger une batterie de 9v, tu trouves une alim de 10v dc (attention pas de lipo, ça ne se charge pas comme ça !).

Oui, ton accu ne fait pas 3v mais 3,7v
Donc soit tu oublis mon idée, soit tu changes daccu.

Avatar de l’utilisateur
LG30
Modérateur
Modérateur
Messages : 1340
Enregistré le : ven. 1 déc. 2017 11:35
Contact :

Besoin de conseils : batterie interne sur Game Gear

Messagepar LG30 » mar. 11 juin 2019 19:57

Xrider a écrit :3x3=9volt
Pour charger une batterie de 9v, tu trouves une alim de 10v dc (attention pas de lipo, ça ne se charge pas comme ça !).

Oui, ton accu ne fait pas 3v mais 3,7v
Donc soit tu oublis mon idée, soit tu changes daccu.


C'est pas bête, après, je voulais faire tout en interne sans rajouter d'autre alim.
Je pense avoir trouvé ceci sinon : https://www.francerobotique.com/r%C3%A9 ... sion-.html
Comme ça, j’alimente les 2 batteries par le régulateur de tension lui même alimenté via le 5V de la carte d'alimentation de la GameGear.
Puis je loge les 2 batteries dans le compartiment à piles et je me sers de ce nouveau convertisseur pour balancer du 9V ;) .
Après faudra voir l'autonomie :lol:

Avatar de l’utilisateur
LG30
Modérateur
Modérateur
Messages : 1340
Enregistré le : ven. 1 déc. 2017 11:35
Contact :

Besoin de conseils : batterie interne sur Game Gear

Messagepar LG30 » mar. 11 juin 2019 20:01

Et puis, je laisserai à l'intérieur de chaque cache pile, ces embouts, pour me permettre de changer les batteries si besoin ou de pouvoir mettre des piles aussi ;) .


Avatar de l’utilisateur
Seb_48
Messages : 265
Enregistré le : jeu. 1 oct. 2009 00:00
Contact :

Besoin de conseils : batterie interne sur Game Gear

Messagepar Seb_48 » mar. 11 juin 2019 21:03

Salut,

Il faut peut être un convertisseur DC/DC ajustable en sortie pour monter à 9V genre ça https://www.amazon.fr/Droking-Convertisseur-abaissement-transformateur-dalimentation/dp/B07HK7M7XV/ref=sr_1_3?keywords=regulateur+de+tension+9v&qid=1560277168&s=gateway&sr=8-3#productDetails mais celui la doit être refroidi. Doit en exister d'autres qui conviendrai.

Alors dans l'ordre. Tu as:

carte alim 5v / 3.7V entrée (4v/35v) sortie (1.23v/30v)
batterie 3.7V
convertisseur 3.7 / 9V


Edit:

Tu met les deux batterie en série (7.4v) (puisque ton régulateur accepte 4v en entrée minimum https://www.amazon.fr/SODIAL-Abaisseur-Regulateur-Tension-Ajustable/dp/B00JGFEGG4/ref=sr_1_17?__mk_fr_FR=%C3%85M%C3%85%C5%BD%C3%95%C3%91&keywords=regulateur+de+tension+9v&qid=1560281775&s=gateway&sr=8-17). tu alimente ton premier régulateur via tes 5v de l'alim ext vers les batteries (7.4v). Puis tu utilise un autre régulateur alimenté par les batteries (7.4v) vers le 9V ajusté(bornes piles). Le tout gérer par un switch.
Modifié en dernier par Seb_48 le mar. 11 juin 2019 22:13, modifié 5 fois.

Avatar de l’utilisateur
LG30
Modérateur
Modérateur
Messages : 1340
Enregistré le : ven. 1 déc. 2017 11:35
Contact :

Besoin de conseils : batterie interne sur Game Gear

Messagepar LG30 » mar. 11 juin 2019 21:43

Seb_48 a écrit :Salut,

Il faut peut être un convertisseur DC/DC ajustable en sortie pour monter à 9V genre ça https://www.amazon.fr/Droking-Convertisseur-abaissement-transformateur-dalimentation/dp/B07HK7M7XV/ref=sr_1_3?keywords=regulateur+de+tension+9v&qid=1560277168&s=gateway&sr=8-3#productDetails mais celui la doit être refroidi. Doit en exister d'autres qui conviendrai.

Alors dans l'ordre. Tu as:

carte alim 5v / 3.7V entrée (4v/35v) sortie (1.23v/30v)
batterie 3.7V
convertisseur 3.7 / 9V


Pour résumer, je prends le 5V sur la carte d'alimentation de la Game Gear pour alimenter mon abaisseur de tension.
Celui-ci alimenté en 5V va me recharger mes deux batteries en 3,7V / 1,1A.
De là, je prends le + et le - de chaque batterie et je les branches sur le convertisseur pour en ressortir du 9V.
Ensuite je branche mon 9V du convertisseur sur le + et le - du bloc piles de la Game Gear.
Maintenant, il me faut juste du 5V quand l'interrupteur de la Game Gear est sur OFF car sinon, ça ne rechargera jamais assez les batteries en position ON.
Mais j'ai peut-être ma solution avec l'abaisseur de tension en le branchant directement sur les pôles de l'entrée DC de la Game Gear 9V et de là, passer en 3,7V. Mais ça, ça sera demain :lol:

Avatar de l’utilisateur
Seb_48
Messages : 265
Enregistré le : jeu. 1 oct. 2009 00:00
Contact :

Besoin de conseils : batterie interne sur Game Gear

Messagepar Seb_48 » mar. 11 juin 2019 22:03

Pour le 5v du IC1. Je ne sais pas si le courant de charge sera suffisant pour tes batteries mieux vaut utiliser une alim externe. J'ai modifié le message précédent....

Avatar de l’utilisateur
LG30
Modérateur
Modérateur
Messages : 1340
Enregistré le : ven. 1 déc. 2017 11:35
Contact :

Besoin de conseils : batterie interne sur Game Gear

Messagepar LG30 » jeu. 27 juin 2019 18:07

Je reviens vous dire que tout fonctionne.... :D :D

J'ai utiliser ceci :
4 batterie en 3,7V 390 mA
2 chargeurs USB pour les batteries 3,7V
1 module XL6009 XL6009E1

Je me suis pris sur le 9v de la carte d'alimentation de la Game Gear (le 9v permanent même si le bouton est en OFF)
De là, je l'ai relié à un chargeur de batterie même si l'entrée est 5V, il prends du 9v sans problème ;) .
J'ai relié par deux les batteries en parallèle (2 dans chaque compartiment à piles).
Ensuite, j'alimente les 4 batteries (le chargeur peut aller jusqu'à 2A) (4 x 390 mA = 1560 mA, c'est bon ça passe) et aussi le module XL6009 XL6009E1 qui va me permettre de remonter la tension à 9V.
Je soude les sorties du module XL6009 XL6009E1 sur le + et - du connecteur piles sur la carte d'alimentation de la Game Gear.

Au final, quand je branche le chargeur d'origine, il me charge les batteries que le bouton soit sur ON ou OFF et si je retire le chargeur, les batteries prennent le relais ;)

Maintenant, je vais essayer de brancher la LED situé sur le chargeur 5V en parallèle de la LED de la Game Gear pour savoir si la charge des batteries est terminée. La LED fonctionne dans ce principe :
LED Éteinte : les batteries sont en charge.
LED Allumée : les batteries sont chargées.

Si cela vous intéresse, je pourrais faire un tuto des branchements.
Encore merci pour vos conseils et pour l'instant, plus d'une heure de jeu sur batterie et ça fonctionne encore.. fini les piles :967725224:
