Saturn, les 6 versions (par Darius)

Reconnaitre les 6 versions de Saturn

bon , vous connaissez tous les SATURN V1 et V2 ?


la V1

saturn

avec ses boutons ovales et ses 2 leds


la V2

saturn

avec ses boutons ronds et une seule led

bha c’est pas si simple ! il existe pas mal de carte mére différentes !
mais pour vous simplifier la vie j’ai regroupé en 5 versions de bases
qui correspondent aux 5 possibilités de puce et switch fréquence !

on va entrer un peu dans les détails 😀

___________________________________________________________

saturn V1.1


boutons ovales

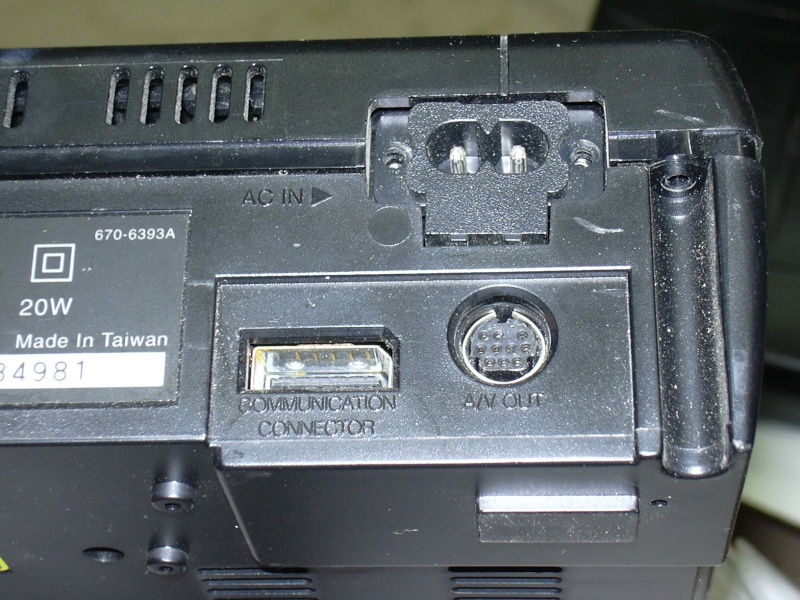

on la repère tout de suite avec sa prise secteur bizarre
c’est la seule a avoir la prise de cette forme en « T large »

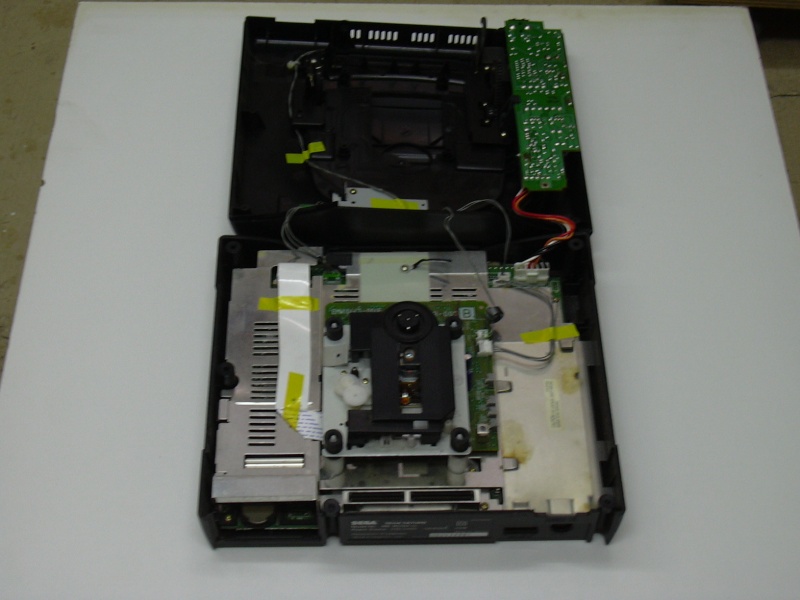

l’intérieur on dirait un prototype tellement c’est mal foutu
avec des fils qui relient le capot supérieur au reste

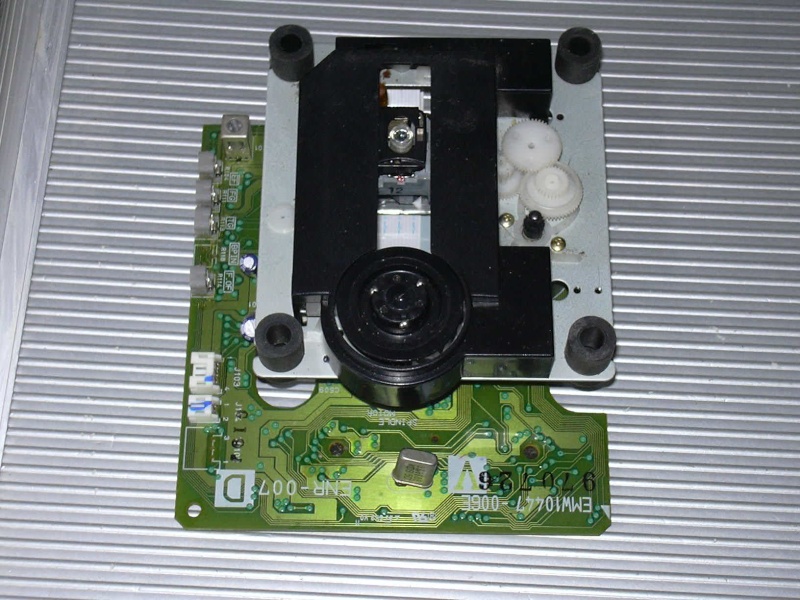

son bloc optique (identique au modèle suivant V1.2)

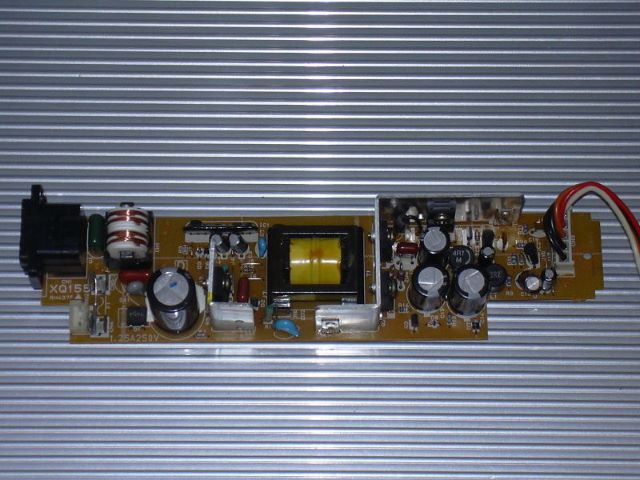

son alim (fixée au capot supérieur)

__________________________________________________________

saturn V1.2(la nappe du bloc optique est a 20 conducteurs)

boutons ovales

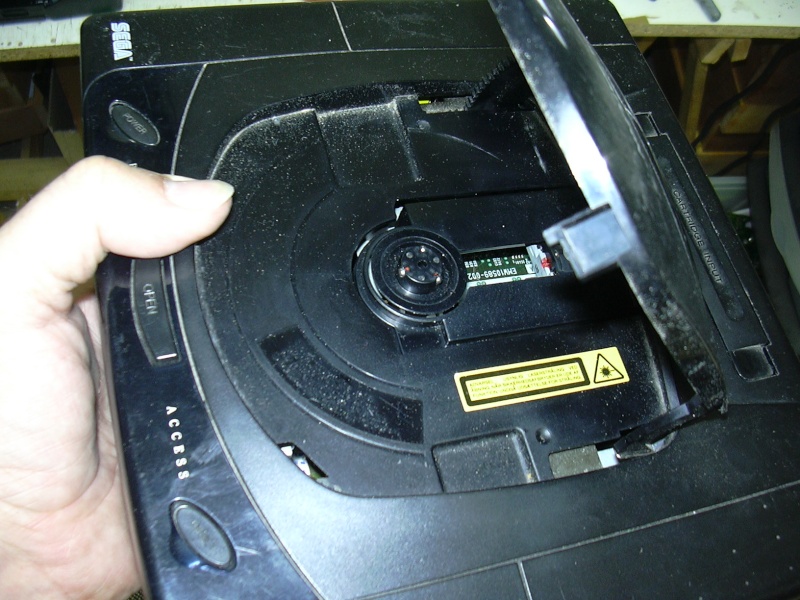

petite astuce : en repoussant le chariot on ne voit pas de
référence sur le coté gauche la carte du bloc optique

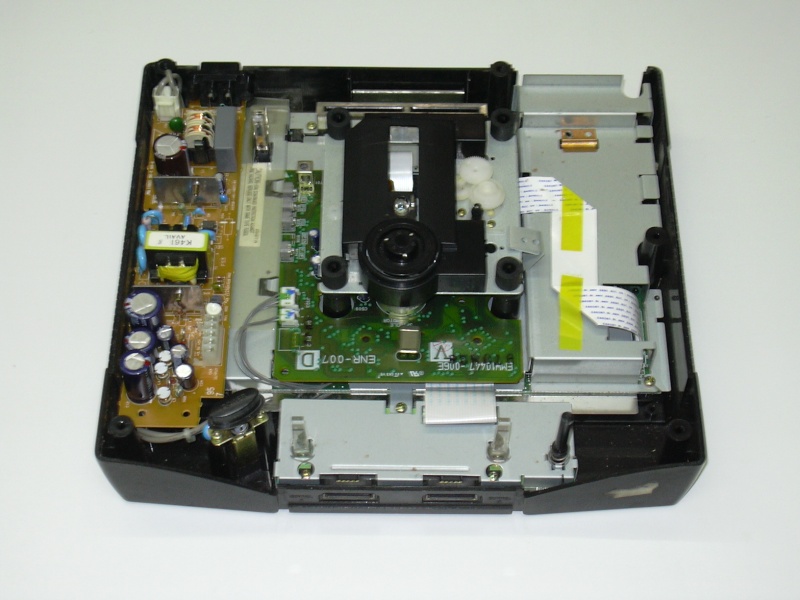

l’intérieur a le même bloc optique que la précédente
mais l’ensemble est bien rationalisé

son bloc optique (identique au modèle précèdent V1.1)

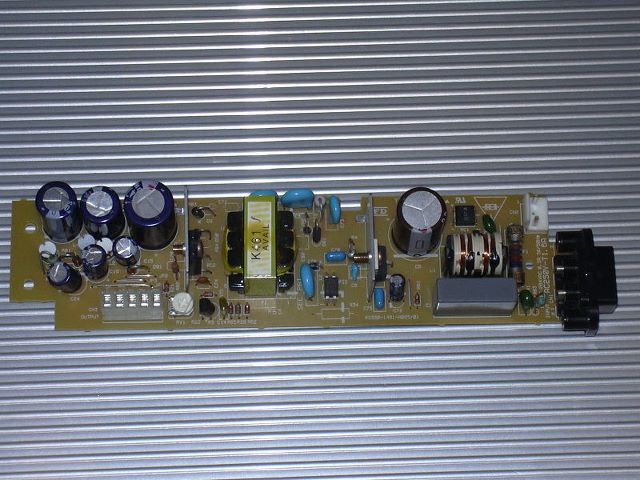

son alim pérave

c’est la seule saturn a ma connaissance a avoir un problème de conception
un défaut thermique de l’alim fait que lorsqu’on l’éteint bien chaude
il faut attendre quelques minutes pour la rallumer !
ca ne s’aggrave pas , et ce n’est pas plus gênant que ça !
certaines sont passées en SAV et ont étés équipées de l’alim VOLTEK du modèle suivant
(veinards sont ceux qui ont ça)

___________________________________________________________

saturn [b]V1.3[/b] (carte mére « SD pal »nappe du BO en 21 pins ,
proc du BO en 64pins)


boutons ovales

petite astuce : en repoussant le chariot on voit une référence
sur le coté gauche de la carte du bloc optique

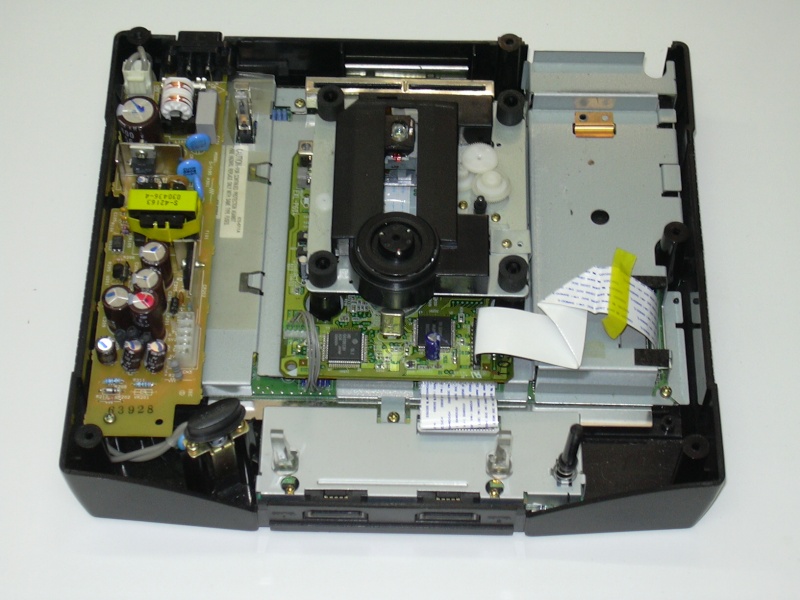

l’intérieur est quasi identique au modèle suivant V2.1
(a part la tige de reset accrochée au blindage par un ressort)
avec le processeur carré a 64 pins sur l’avant gauche de la carte du bloc optique

son bloc optique (identique au modele suivant V2.1)

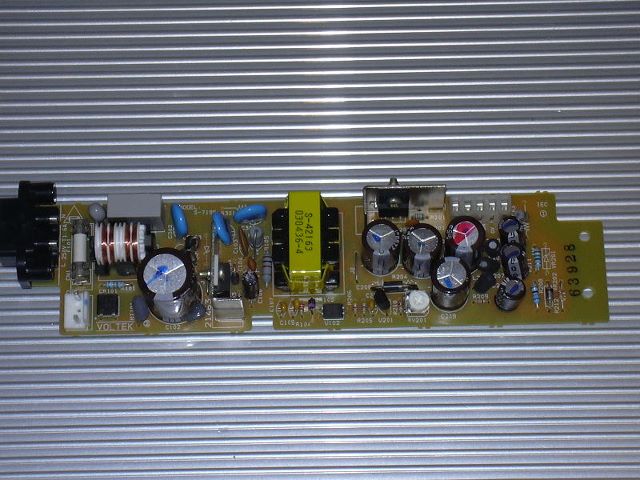

son alim VOLTEK qui equipe aussi le modele suivant V2.1

___________________________________________________________

saturn V2.1 (couramment appelée « 64pins »
carte mére « SD pal »nappe du BO en 21 pins , proc du BO en 64pins)


boutons ronds

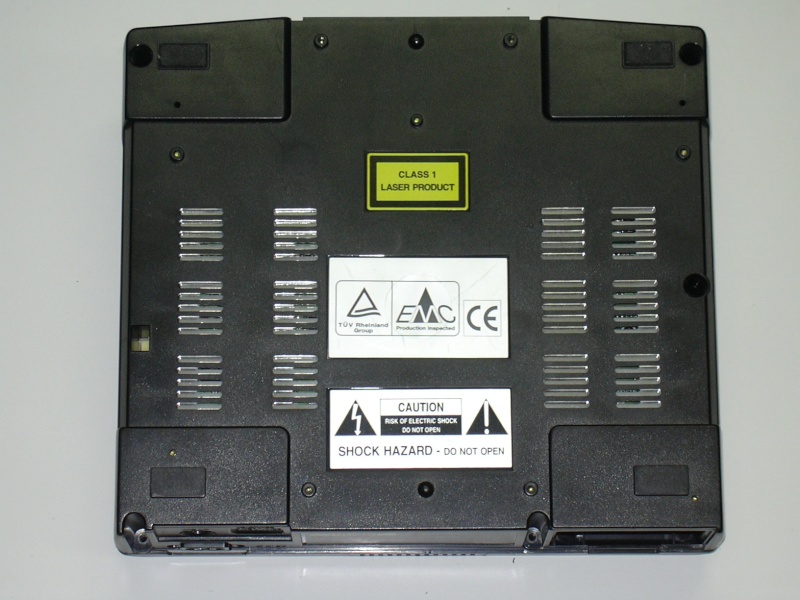

on la repère très facilement a sa plaque de blindage inférieure dont les perforations
ne correspondent pas du tout a la coque inférieure

l’intérieur est identique (a part la tige qui reste solidaire du capot) au model V1.3
avec le processeur carré a 64 pins sur l’avant gauche de la carte du bloc optique

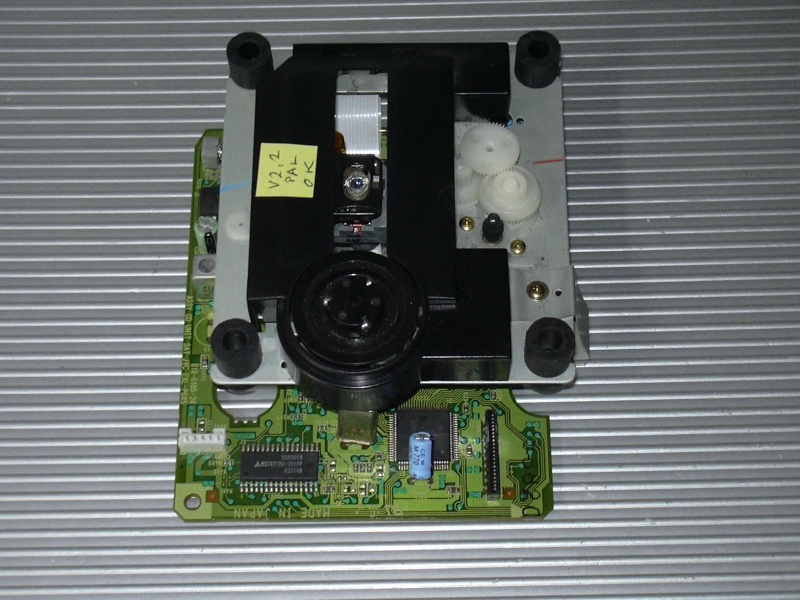

son bloc optique (identique au modèle précédent V1.3)

son alim VOLTEK qui équipe aussi le modèle précèdent V1.3

___________________________________________________________

saturn V2.2 (couramment appelée « 32pins » carte mère VA9)


boutons ronds

on la repère très facilement a sa plaque de blindage inférieure
dont les perforations
correspondent très bien a la coque inférieure
(avec un léger décalage pour éviter les corps étrangers)

différences notables avec tout les modèles précédent : la carte d’alimentation est plus courte ,
plus de port manette séparè , la nappe courte et a plat au lieu d’avoir des plis entre le BO et la CM !!
et il y a aussi le fameux processeur 32 pins a l’avant gauche de la carte du bloc optique

son bloc optique sans entourage de peinture blanche sur la carte (presque semblable au suivant V2.3 mais pas compatible)

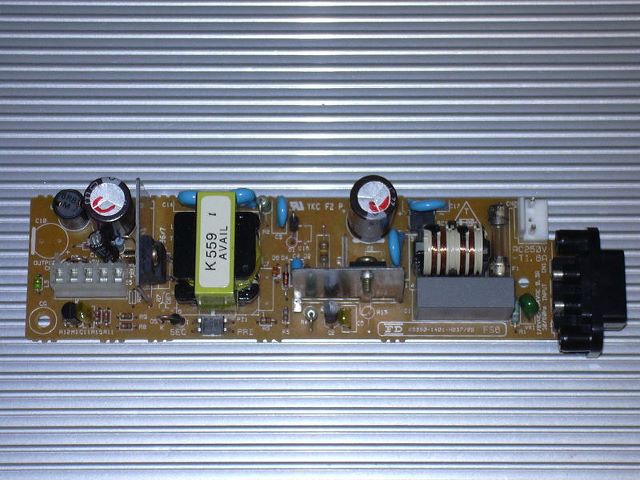

son alim plus courte qui équipe aussi le modèle suivant V2.3

_____________________________________________________________

saturn V2.3(carte mére VA11/13/19)


boutons ronds

bien obligé de faire une distinction entre ces 2 variantes de V2 , la V2.3 est quasiment identique a la précédente mais la carte du bloc optique est entourée de blanc !
elle réclament un autre réglage de la puce : le jumper sur 19 au lieu d’être sur 14 pour les autres sat ! et parfois sont impossible a pucer !

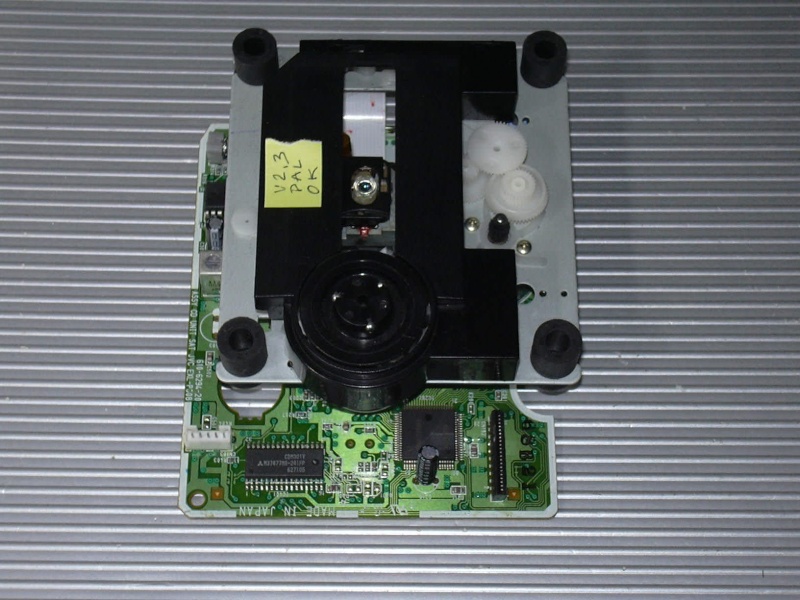

son bloc optique avec entourage de peinture blanche sur la carte (presque semblable au précédent V2.2 mais pas compatible)

son alim plus courte qui équipe aussi le modèle précédent V2.2

_____________________________________________________________

évidemment d’autres distinctions sont possibles mais elle obligent a démonter intégralement la console pour extraire la carte mère et lire sa référence !

notez bien que V1.1 , V1.2 , V1.3 , V2.1 , V2.2 sont des appellations que j’ai crées de toutes pièces ! elles répondent a un besoin et a une logique évidente de vulgarisation
alors que « SD » , « VA9 » , « VA13 » sont les versions tout ce qu’il y a de plus officielles des cartes mères ! hélas quasi inutilisables car caché par les taules de blindage 😀

___________________________________________________________

toutes ces versions existent en pal et US de couleur noire
en jap de couleur grise pour les V1 et blanche pour les V2
MAIS , vous pouvez parfois apercevoir des V2 jap blanches qui ne rentrent pas dans ces catégories :

la saturn jap V2 blanche SANYO =

saturn

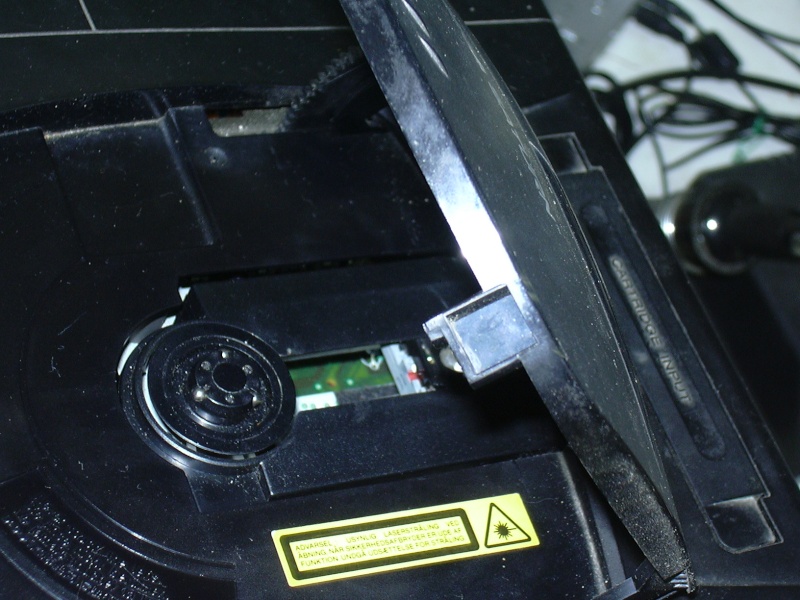

reconnaissable a l’ouverture de la trappe a cd par les 2 petits bobinages qui encadrent la lentille du laser !

Wiki de la console.

Auteur: Darius
