Saturn Pal HS et divers Action replay

Messagepar muerte » mar. 4 avr. 2017 20:26

Salut,
Je découvre seulement la Saturn, console sur laquelle je n'ai jamais joué et que j'ai acheté à la base pour jouer à bomberman à 10, Guardian Héros à 6 et autres jeux multijoueurs + quelques autres jeux.

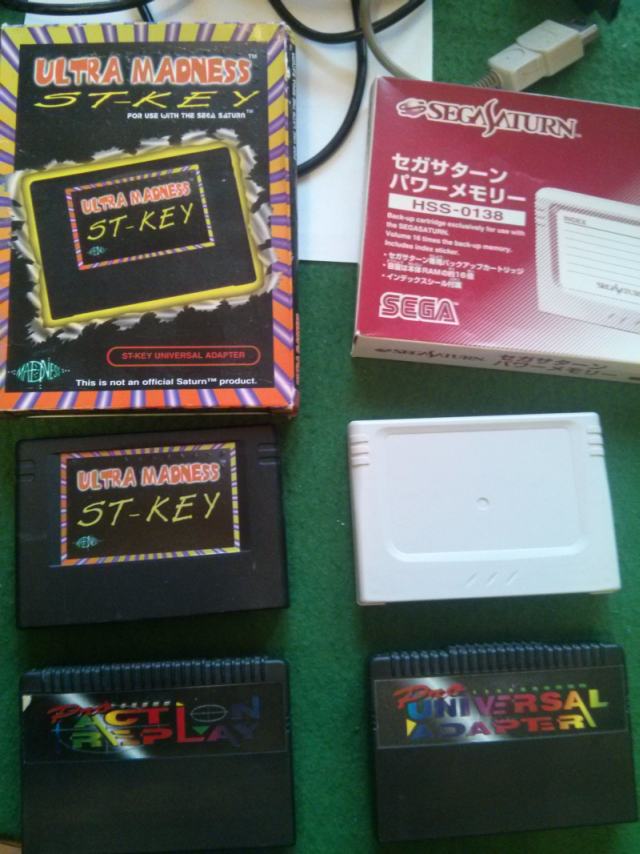

- Je viens poster ici une ptite photo des différents AR que j'ai en ma possession afin de savoir quel est le meilleur d'entre eux.


J'avais lu il y a quelques temps sur un site les différences entre tous les AR mais je n'arrive pas à remettre la main dessus. Ca expliquait tout bien, Les mega necessaires pour certains jeux de baston, la possibilité pour d'autres de mettre une autre cartouche de sauvegarde ou ram justement je ne sais plus etc
Ce serait avant tout pour jouer aux jeux jap sur ma Pal 2.1 Boutons ronds et certains top jeux nécessitant des mégà.

- Il y a t'il la possibilité avec l'un d'entre eux de le transformer en Pseudo-Saturn?


Sinon j'ai 2 Saturn hs (dont 1 Jap que j'ai grillé méchamment moi-même) et j'aimerai voir plus tard si je peux les sauver.

Merci de votre aide.
Modifié en dernier par muerte le jeu. 6 avr. 2017 10:45, modifié 1 fois.

Avatar de l’utilisateur
darius
Administrateur du site
Administrateur du site
Messages : 36390
Enregistré le : sam. 6 janv. 2007 00:00
Localisation : Boissy Aux Cailles
Contact :

Saturn Pal et divers Action replay

Messagepar darius » mar. 4 avr. 2017 21:04

-en haut a gauche c'est une cartouche qui fait juste le dezonage , elle le fait tres bien mais ne fait que ca :D
-en haut a droite c'est juste une carte memoire , pas d'autre fonction non plus

-en bas a gauche c'est un action replay a 3 fonctions :
1-dezonage
2-carte memoire accessible uniquement par le menu de l'AR pour gerer entre la "carte memoire" interne et celle de la cartouche , mais pas en jouant car pas reconnue par la console
3-action re-play pour les codes de triche
cette cartouche est peut etre flashable pour pseudo sat , ca depend des composant dedans qui peuvent etre re-enregistrés ou pas , impossible de savoir sans ouvrir

-en bas a droite c'est encore une cartouche de simple dezonage

aucune de tes cartouches ne fait les ram additionnelles reclamées par certains jeux jap capcom et snk

le tuto dont tu cause c'est peut etre CA :)

et pour finir , dezoner et passer les gravés ne suffira pas pour lire correctement tes jeux NTSC sur console pal ! il te faudra aussi un switch frequence

encore un edit : les 2 cartouches du bas ont un PCB plus epais que les cartouches officielles et ont tendance a dilater le port cartouche , je les deconseille
MES VENTES (allez fouiller ;) )
ARRIVAGES RECENTS (abonnez vous a ce topic pour etre prevenus des mises en vente)
RESERVATIONS (postez y ce que vous voulez acheter et vos questions)
EVALUATIONS (parceque vous aimerez savoir a qui vous envoyez vos sous :D )

Avatar de l’utilisateur
muerte
Messages : 83
Enregistré le : mer. 8 févr. 2017 20:56
Contact :

Saturn Pal et divers Action replay

Messagepar muerte » mer. 5 avr. 2017 14:45

Merci pour tes éclairages. Le tuto ce n'était pas sur ton site mais celui là est bien utile également.

Je vais ouvrir la cartouche pour voir. Du coup quelle est la différence avec une cartouche de dézonage que j'ai et le firmware Pseudo-sat? Le fait de pouvoir passer les Backup?
Du coup rien de top dans toutes mes cartouches. J'ai une sensation de déjà vu Ps1.. ^^

Quand tu dis que ca ne suffira pas, je n'aurai pas la vitesse rapide et le plein écran? Lle jeu reste parfaitement jouable?

Avatar de l’utilisateur
darius
Administrateur du site
Administrateur du site
Messages : 36390
Enregistré le : sam. 6 janv. 2007 00:00
Localisation : Boissy Aux Cailles
Contact :

Saturn Pal et divers Action replay

Messagepar darius » mer. 5 avr. 2017 16:03

sans switch frequence certains jeux vont bugguer , d'autres auront un decalage entre le son et l'image , et bien sur tu sera pas a la bonne vitesse et en plein ecran !

faut identifier ta sat deja , car certains modeles PAL (V1.3/V2.1) sont pre-equipés pour ce switch !
pour les V2.2 et V2.3 ca reste pas trop dur
seules les V1.2 et V1.1 sont delicates a faire avec une papatte a lever du genre de celles du switch snes !

va a la page des tutos saturn : le premier tuto va t'aider a savoir ta version
jette en suite un oeil au tuto des switchs frequence

le dezonage c'est QUE pour la zone (pal , jap ou us) et c'est pas flashable

le pseudo-saturn (ou la puce !) c'est QUE pour la protection anti-copie
mais la fonction dezonage des cartouches multifonctions est conservée

le switch frequence c'est QUE pour la vitesse d'affichage

et aucun de ces 3 points ne fait une autre fonction !

la puce est d'une simplicité incroyable a poser ;)
et j'en ai des tres bonnes !
regrde le tuto de pose des "Phantom Universal" :)
tu va comprendre ce que je veux dire par "facile"
MES VENTES (allez fouiller ;) )
ARRIVAGES RECENTS (abonnez vous a ce topic pour etre prevenus des mises en vente)
RESERVATIONS (postez y ce que vous voulez acheter et vos questions)
EVALUATIONS (parceque vous aimerez savoir a qui vous envoyez vos sous :D )

Avatar de l’utilisateur
muerte
Messages : 83
Enregistré le : mer. 8 févr. 2017 20:56
Contact :

Saturn Pal et divers Action replay

Messagepar muerte » mer. 5 avr. 2017 16:47

darius a écrit :faut identifier ta sat deja

C'est la 2.1 Pal, j'ai regardé déjà hier tes tutos.

Voici l’intérieur de la cartouche 3in1 avec la puce 29EE010
Même si elle est flashable en pseudo-saturn comment je fais vu que cette fois-ci je n'ai pas de cd de swap ni de pucée?

Avatar de l’utilisateur
darius
Administrateur du site
Administrateur du site
Messages : 36390
Enregistré le : sam. 6 janv. 2007 00:00
Localisation : Boissy Aux Cailles
Contact :

Saturn Pal et divers Action replay

Messagepar darius » mer. 5 avr. 2017 17:04

2.1 pal = juste 2 soudures pour le switch !

faut que tu grave le cd de flash et que tu le lise en swappant :)
sinon arréte de ramer et pose une puce ! :D
ou achéte moi une cartouche toute flashé , avec les ram additionnelle et le dezonage inclu

je vais voir si l'image du CD est dispo dans les telechargements , si elle n'y est pas je vais l'ajouter !
pour le swap on va bien te trouver un tuto , mais la 2.1 fait partie des saturn "rapide" le swap est plus dur qu'avec les precedentes !

et je ne sais pas si ta cartouche est flashable , je sais que selon les composants dedans (pourtant méme fabricant et méme etiquette) elle est soit flashable , soit ... brickable :D

fais un MP a apocalypse pour qu'il viennent sur ce topic
ou bien track ses posts = il en a deja parlé en donnant les ref des composants
MES VENTES (allez fouiller ;) )
ARRIVAGES RECENTS (abonnez vous a ce topic pour etre prevenus des mises en vente)
RESERVATIONS (postez y ce que vous voulez acheter et vos questions)
EVALUATIONS (parceque vous aimerez savoir a qui vous envoyez vos sous :D )

Avatar de l’utilisateur
muerte
Messages : 83
Enregistré le : mer. 8 févr. 2017 20:56
Contact :

Saturn Pal et divers Action replay

Messagepar muerte » mer. 5 avr. 2017 17:07

Ok, Et du coup cette puce de mon AR est flashable au final?

Avatar de l’utilisateur
darius
Administrateur du site
Administrateur du site
Messages : 36390
Enregistré le : sam. 6 janv. 2007 00:00
Localisation : Boissy Aux Cailles
Contact :

Saturn Pal et divers Action replay

Messagepar darius » mer. 5 avr. 2017 17:10

j'ai edité le post precedent pour apporter une piste car je n'ai pas la reponse :

pour flasher :

Pseudo-Saturn-Kai 20160531
Pseudo-Saturn-Kai iso
utilisable aussi sur AR+4M (choisir fichier lite)
MES VENTES (allez fouiller ;) )
ARRIVAGES RECENTS (abonnez vous a ce topic pour etre prevenus des mises en vente)
RESERVATIONS (postez y ce que vous voulez acheter et vos questions)
EVALUATIONS (parceque vous aimerez savoir a qui vous envoyez vos sous :D )

Avatar de l’utilisateur
muerte
Messages : 83
Enregistré le : mer. 8 févr. 2017 20:56
Contact :

Saturn Pal et divers Action replay

Messagepar muerte » mer. 5 avr. 2017 17:15

Il en parle ici (en rouge) mais je ne sais pas si c'est valable aussi pour flasher un pseudo-saturn viewtopic.php?f=163&t=2042#p43368

Avatar de l’utilisateur
darius
Administrateur du site
Administrateur du site
Messages : 36390
Enregistré le : sam. 6 janv. 2007 00:00
Localisation : Boissy Aux Cailles
Contact :

Saturn Pal et divers Action replay

Messagepar darius » mer. 5 avr. 2017 17:19

pas trouvé , tu sais que tu peux prendre le lien dans le titre du post pour l'atteindre directement ? :D
parceque la , fouiller 3 pages j'ai pas le courage :)
MES VENTES (allez fouiller ;) )
ARRIVAGES RECENTS (abonnez vous a ce topic pour etre prevenus des mises en vente)
RESERVATIONS (postez y ce que vous voulez acheter et vos questions)
EVALUATIONS (parceque vous aimerez savoir a qui vous envoyez vos sous :D )

Avatar de l’utilisateur
muerte
Messages : 83
Enregistré le : mer. 8 févr. 2017 20:56
Contact :

Saturn Pal et divers Action replay

Messagepar muerte » mer. 5 avr. 2017 17:29

<<Apocalypse a écrit :
Pour les AR 3in1 Datel peux-tu ajouter une précision concernant le type de mémoire équipant la cartouche :
il peuit y avoir 2 types différents de mémoire dans la bête :
- SST29EE010 : flash sans problème, récup en cas de mauvais firmware sans problème (testé 3 fois !)
- AM29F010 : NE PAS FLASHER => l'AR devient inutilisable et irrécupérable

Sur le papier les 2 mémoires sont identiques (quoique je n'ai pas vérifié toutes les caractéristiques une à une) mais dans les faits les mémoires AMD ne sont pas flashable avec cette méthode en tous cas.>>

Avatar de l’utilisateur
darius
Administrateur du site
Administrateur du site
Messages : 36390
Enregistré le : sam. 6 janv. 2007 00:00
Localisation : Boissy Aux Cailles
Contact :

Saturn Pal et divers Action replay

Messagepar darius » mer. 5 avr. 2017 17:54

si on peux flasher ca marche avec le programme qu'on veut !
la restriction est uniquement sur le hardware :)

alors ? t'a des SST ou des AM ? :)
MES VENTES (allez fouiller ;) )
ARRIVAGES RECENTS (abonnez vous a ce topic pour etre prevenus des mises en vente)
RESERVATIONS (postez y ce que vous voulez acheter et vos questions)
EVALUATIONS (parceque vous aimerez savoir a qui vous envoyez vos sous :D )

Avatar de l’utilisateur
muerte
Messages : 83
Enregistré le : mer. 8 févr. 2017 20:56
Contact :

Saturn Pal et divers Action replay

Messagepar muerte » mer. 5 avr. 2017 17:56

La SST, j'ai mis la photo :-)

Avatar de l’utilisateur
darius
Administrateur du site
Administrateur du site
Messages : 36390
Enregistré le : sam. 6 janv. 2007 00:00
Localisation : Boissy Aux Cailles
Contact :

Saturn Pal et divers Action replay

Messagepar darius » mer. 5 avr. 2017 18:02

c'est bon ! faut apprendre a swapper maintenant ,
la faut pas compter sur moi : dés que j'ai commencé a m'occuper de saturn j'ai cherchés (et trouvées !) les puces
je n'ai jamais swappé !

mais une fois gravé ton cd et apres avoir appris a swapper tu pourra suivre ce tuto pour flasher
c'est pour la SGC mais la seule difference dans ton cas est qu'au moment du choix de firmware tu choisira "pseudo saturn kai lite"
MES VENTES (allez fouiller ;) )
ARRIVAGES RECENTS (abonnez vous a ce topic pour etre prevenus des mises en vente)
RESERVATIONS (postez y ce que vous voulez acheter et vos questions)
EVALUATIONS (parceque vous aimerez savoir a qui vous envoyez vos sous :D )

Avatar de l’utilisateur
muerte
Messages : 83
Enregistré le : mer. 8 févr. 2017 20:56
Contact :

Saturn Pal et divers Action replay

Messagepar muerte » mer. 5 avr. 2017 18:12

Ok jte remercie. J'essaierai ça. Pas d'urgence.

Tiens voici la photo de mon carnage avec du 220V sans fusible sur ma HST-3200 grise :






Sinon mon autre Pal HS c'est une V1.1 je pense, Noire, boutons ovales, prise d'alim "normale". Et elle ne s'allume pas.

Avatar de l’utilisateur
chewee
Donateur 2017
Donateur 2017
Messages : 2537
Enregistré le : dim. 3 janv. 2016 00:00
Localisation : cher 18
Contact :

Saturn Pal et divers Action replay

Messagepar chewee » mer. 5 avr. 2017 18:16

oh! que c'est vilain se chinte qui remplace le fusible :D

Avatar de l’utilisateur
muerte
Messages : 83
Enregistré le : mer. 8 févr. 2017 20:56
Contact :

Saturn Pal et divers Action replay

Messagepar muerte » mer. 5 avr. 2017 18:17

Si seulement ce n'était qu'un fusible, ca n'aurait pas cramé ma console sniff

Avatar de l’utilisateur
darius
Administrateur du site
Administrateur du site
Messages : 36390
Enregistré le : sam. 6 janv. 2007 00:00
Localisation : Boissy Aux Cailles
Contact :

Saturn Pal et divers Action replay

Messagepar darius » mer. 5 avr. 2017 19:07

ouais ! c'est pas bien de faire ca !
deja avant de remmettre sous tension fallait virer la varistance = son role est de se mettre en cours circuit en cas de surtension pour cramer le fusible !
la c'est pas recuperable ...

une V1 a prise d'alim normale ne peut pas etre une V1.1 (qui a une prise en forme de "T" )
obligatoirement V1.2 ou V1.3
MES VENTES (allez fouiller ;) )
ARRIVAGES RECENTS (abonnez vous a ce topic pour etre prevenus des mises en vente)
RESERVATIONS (postez y ce que vous voulez acheter et vos questions)
EVALUATIONS (parceque vous aimerez savoir a qui vous envoyez vos sous :D )

Avatar de l’utilisateur
muerte
Messages : 83
Enregistré le : mer. 8 févr. 2017 20:56
Contact :

Saturn Pal et divers Action replay

Messagepar muerte » mer. 5 avr. 2017 19:12

Ok dommage, ajeter. Quand tu dis irrecupérable c'est qu'il n'y a pas que l'alim qui a été touchée? j'ai encore les boules.

Sinon voici les photos da mon autre Pal qui ne s'allume pas : j'ai aucune idée de ce qui ne vas pas



Avatar de l’utilisateur
darius
Administrateur du site
Administrateur du site
Messages : 36390
Enregistré le : sam. 6 janv. 2007 00:00
Localisation : Boissy Aux Cailles
Contact :

Saturn Pal et divers Action replay

Messagepar darius » mer. 5 avr. 2017 19:16

a jeter : non ! y'a toujours a recuperer !
mais ton alim est pas rattrapable et il est possible (mais pas obligatoire) que ta carte mére ai morflé aussi

tu pense que le fusible est mort parceque blanc ? nan c'est un fusible plein en ceramique :)
un fusible cramé en enveloppe de verre est noir
MES VENTES (allez fouiller ;) )
ARRIVAGES RECENTS (abonnez vous a ce topic pour etre prevenus des mises en vente)
RESERVATIONS (postez y ce que vous voulez acheter et vos questions)
EVALUATIONS (parceque vous aimerez savoir a qui vous envoyez vos sous :D )

Avatar de l’utilisateur
muerte
Messages : 83
Enregistré le : mer. 8 févr. 2017 20:56
Contact :

Saturn Pal et divers Action replay

Messagepar muerte » mer. 5 avr. 2017 19:17

Ok
Non non je montrai juste l'alim et fusible car la console ne s'allume pas

Avatar de l’utilisateur
darius
Administrateur du site
Administrateur du site
Messages : 36390
Enregistré le : sam. 6 janv. 2007 00:00
Localisation : Boissy Aux Cailles
Contact :

Saturn Pal et divers Action replay

Messagepar darius » mer. 5 avr. 2017 19:18

bha teste le a l'ohmétre ? en le sortant :)
MES VENTES (allez fouiller ;) )
ARRIVAGES RECENTS (abonnez vous a ce topic pour etre prevenus des mises en vente)
RESERVATIONS (postez y ce que vous voulez acheter et vos questions)
EVALUATIONS (parceque vous aimerez savoir a qui vous envoyez vos sous :D )

Avatar de l’utilisateur
muerte
Messages : 83
Enregistré le : mer. 8 févr. 2017 20:56
Contact :

Saturn Pal et divers Action replay

Messagepar muerte » mer. 5 avr. 2017 19:21

Ca je ne saurai pas faire, Je ne sais pas ou le faire sans faire de betise ni comment tester à plusieurs endroits pour savoir ce qui ne vas pas. ;-)

Avatar de l’utilisateur
darius
Administrateur du site
Administrateur du site
Messages : 36390
Enregistré le : sam. 6 janv. 2007 00:00
Localisation : Boissy Aux Cailles
Contact :

Saturn Pal et divers Action replay

Messagepar darius » mer. 5 avr. 2017 20:05

tu sors ton fusible et tu le connecte en serie avec une pile et une ampoule :D

MES VENTES (allez fouiller ;) )
ARRIVAGES RECENTS (abonnez vous a ce topic pour etre prevenus des mises en vente)
RESERVATIONS (postez y ce que vous voulez acheter et vos questions)
EVALUATIONS (parceque vous aimerez savoir a qui vous envoyez vos sous :D )

Avatar de l’utilisateur
muerte
Messages : 83
Enregistré le : mer. 8 févr. 2017 20:56
Contact :

Saturn Pal et divers Action replay

Messagepar muerte » mer. 5 avr. 2017 22:36

Bon, ce n'est pas le fusible qui est en cause.

Avatar de l’utilisateur
darius
Administrateur du site
Administrateur du site
Messages : 36390
Enregistré le : sam. 6 janv. 2007 00:00
Localisation : Boissy Aux Cailles
Contact :

Saturn Pal et divers Action replay

Messagepar darius » mer. 5 avr. 2017 22:42

t'arrive pas a allumer le voyant en maintenant le bouton marche arrét a fond ? car il arrive qu'ils lachent
tu peux veifier ca en enlevant le petit connecteur qui va vers le bouton et en cour-circuitant les 2 pins que ca laisse apparaitre (attention aux doigts c'est du 220V !)

ni en bougeant un peu la fiche secteur dans la prise de la console ? la les soudures sont parfois cassées

apres si ca donne rien on peut tenter de changer le tsop203 qui est merdique par un bon tsop220 :)
c'est le composant a 3 pttes qui est vissé sur une tole de refroidissement , celui le plus proche d ela prise secteyr
MES VENTES (allez fouiller ;) )
ARRIVAGES RECENTS (abonnez vous a ce topic pour etre prevenus des mises en vente)
RESERVATIONS (postez y ce que vous voulez acheter et vos questions)
EVALUATIONS (parceque vous aimerez savoir a qui vous envoyez vos sous :D )

Avatar de l’utilisateur
muerte
Messages : 83
Enregistré le : mer. 8 févr. 2017 20:56
Contact :

Saturn Pal et divers Action replay

Messagepar muerte » mer. 5 avr. 2017 23:11

darius a écrit :t'arrive pas a allumer le voyant en maintenant le bouton marche arrét a fond ? car il arrive qu'ils lachent

Non ca ne fais rien du tout
darius a écrit :tu peux veifier ca en enlevant le petit connecteur qui va vers le bouton et en cour-circuitant les 2 pins que ca laisse apparaitre (attention aux doigts c'est du 220V !)

Je ne le vois pas


darius a écrit :ni en bougeant un peu la fiche secteur dans la prise de la console ? la les soudures sont parfois cassées

J'entend le bruit du courant mais sinon non, ca ne fais rien


darius a écrit :apres si ca donne rien on peut tenter de changer le tsop203 qui est merdique par un bon tsop220 :)
c'est le composant a 3 pttes qui est vissé sur une tole de refroidissement , celui le plus proche d ela prise secteyr

Je ne le vois pas
Edit: si ok, celui qui est sur la tole verticale?

Avatar de l’utilisateur
darius
Administrateur du site
Administrateur du site
Messages : 36390
Enregistré le : sam. 6 janv. 2007 00:00
Localisation : Boissy Aux Cailles
Contact :

Saturn Pal et divers Action replay

Messagepar darius » jeu. 6 avr. 2017 07:25

a l'autre extremité du fil de l'inter tu a un petit connecteur blanc , juste a coté de la prise secteur ,
tu l'enleve provisoirement , tu cour circuite les 2 pin metallique que ca a fait apparraitre et tu mets sous tension
mais tu peux aussi bien cour circuiter les 2 soudure sur l'interrrupteur ! c'est pareil !
avec precaution et console debranchée car c'est du 220 a cet endroit ! ensuite tu branche et si ca s'allume faut changer l'inter !

"j'entend le bruit du courant" ca c'est une piste ! change ton cable secteur pour voir!

oui le regulateur est sur la tole la plus proche de la prise secteur mais essaie d'abord les 2 autres manips
MES VENTES (allez fouiller ;) )
ARRIVAGES RECENTS (abonnez vous a ce topic pour etre prevenus des mises en vente)
RESERVATIONS (postez y ce que vous voulez acheter et vos questions)
EVALUATIONS (parceque vous aimerez savoir a qui vous envoyez vos sous :D )

Avatar de l’utilisateur
muerte
Messages : 83
Enregistré le : mer. 8 févr. 2017 20:56
Contact :

Saturn Pal et divers Action replay

Messagepar muerte » jeu. 6 avr. 2017 10:31

darius a écrit : a l'autre extremité du fil de l'inter tu a un petit connecteur blanc , juste a coté de la prise secteur ,
tu l'enleve provisoirement , tu cour circuite les 2 pin metallique que ca a fait apparraitre et tu mets sous tension
mais tu peux aussi bien cour circuiter les 2 soudure sur l'interrrupteur ! c'est pareil !

Ca ne fonctionne toujours pas. Je vois des toutes petites étincelles en reliant les 2 pin avec un petit cable electrique mais c'est tout.


darius a écrit :"j'entend le bruit du courant" ca c'est une piste ! change ton cable secteur pour voir!

J'ai essayé avec 3 cables différents, toujours le même bruit d'electricité au moment ou je l'enfiche doucement mais aucune reaction.

EDIT : J'ai du lubrifiant/nettoyant de contacts Dacomex, ca peut aider?

Avatar de l’utilisateur
darius
Administrateur du site
Administrateur du site
Messages : 36390
Enregistré le : sam. 6 janv. 2007 00:00
Localisation : Boissy Aux Cailles
Contact :

Saturn Pal HS et divers Action replay

Messagepar darius » jeu. 6 avr. 2017 10:53

ton alimentation est en panne , ce serait moi je tenterais de changer le tsop , parceque j'en ai d'avance et l'habitude de souder mais c'est pas si facile a faire !
et je ne garantis pas que ca suffira !

enfin si t'en veux un ... mais je dois d'abord verifier ce que j'avance avec mon depanneur :D
MES VENTES (allez fouiller ;) )
ARRIVAGES RECENTS (abonnez vous a ce topic pour etre prevenus des mises en vente)
RESERVATIONS (postez y ce que vous voulez acheter et vos questions)
EVALUATIONS (parceque vous aimerez savoir a qui vous envoyez vos sous :D )

Avatar de l’utilisateur
muerte
Messages : 83
Enregistré le : mer. 8 févr. 2017 20:56
Contact :

Saturn Pal HS et divers Action replay

Messagepar muerte » jeu. 6 avr. 2017 11:12

Il y a 2 plaques identiques verticales.

Je présume que ceux de l'alim jap que j'ai cramé ne sont pas vraiment en état ou compatible?

Avatar de l’utilisateur
darius
Administrateur du site
Administrateur du site
Messages : 36390
Enregistré le : sam. 6 janv. 2007 00:00
Localisation : Boissy Aux Cailles
Contact :

Saturn Pal HS et divers Action replay

Messagepar darius » jeu. 6 avr. 2017 11:14

le plus proche de la prise secteur , il doit etre ecrit tsop 203 ou 204 sur le composant

ceux des alims cramées sont surement morts et je pense pas compatible !
MES VENTES (allez fouiller ;) )
ARRIVAGES RECENTS (abonnez vous a ce topic pour etre prevenus des mises en vente)
RESERVATIONS (postez y ce que vous voulez acheter et vos questions)
EVALUATIONS (parceque vous aimerez savoir a qui vous envoyez vos sous :D )

Avatar de l’utilisateur
muerte
Messages : 83
Enregistré le : mer. 8 févr. 2017 20:56
Contact :

Saturn Pal HS et divers Action replay

Messagepar muerte » jeu. 6 avr. 2017 11:20

ok.
Ya écrit dessus :
H532
TQP202YAI
P80795

Avatar de l’utilisateur
darius
Administrateur du site
Administrateur du site
Messages : 36390
Enregistré le : sam. 6 janv. 2007 00:00
Localisation : Boissy Aux Cailles
Contact :

Saturn Pal HS et divers Action replay

Messagepar darius » jeu. 6 avr. 2017 11:32

oui c'est le 202 , je crois savoir que c'est la principale panne de ces alim et que le 220 qu'on monte sur les alim de V1.2 pour corriger le probléme thermique fonctionne tres bien dans ce cas aussi ,
mais je voudrais bien une confirmation d'un electronicien avant de te faire faire une betise!
MES VENTES (allez fouiller ;) )
ARRIVAGES RECENTS (abonnez vous a ce topic pour etre prevenus des mises en vente)
RESERVATIONS (postez y ce que vous voulez acheter et vos questions)
EVALUATIONS (parceque vous aimerez savoir a qui vous envoyez vos sous :D )

Avatar de l’utilisateur
muerte
Messages : 83
Enregistré le : mer. 8 févr. 2017 20:56
Contact :

Saturn Pal HS et divers Action replay

Messagepar muerte » jeu. 13 avr. 2017 13:27

Ok.
En attendant confirmation, Saurait-tu me dire si ces 2 transfos conviennent pour une saturn jap?
C'est ceux que j'ai eu avec ma saturn Jap HS que j'ai cramé direct en 220V. Le vendeur me disait qu'il y en avait un qui allait et pas l'autre, mais les 2 me paraissent inadaptés en V et W :



Rien indiqué dessus, j'ai testé au multimètre 123V


Ca c'est ma Saturn cramée.

Avatar de l’utilisateur
darius
Administrateur du site
Administrateur du site
Messages : 36390
Enregistré le : sam. 6 janv. 2007 00:00
Localisation : Boissy Aux Cailles
Contact :

Saturn Pal HS et divers Action replay

Messagepar darius » jeu. 13 avr. 2017 13:43

en tension (V) ca va , en intensité (W) on a pas beaucoup de marge alors surveille le pour voir s'il chauffe pas trop ,
moi je preconise 45W par securité
MES VENTES (allez fouiller ;) )
ARRIVAGES RECENTS (abonnez vous a ce topic pour etre prevenus des mises en vente)
RESERVATIONS (postez y ce que vous voulez acheter et vos questions)
EVALUATIONS (parceque vous aimerez savoir a qui vous envoyez vos sous :D )

Avatar de l’utilisateur
muerte
Messages : 83
Enregistré le : mer. 8 févr. 2017 20:56
Contact :

Saturn Pal HS et divers Action replay

Messagepar muerte » jeu. 13 avr. 2017 13:53

Excuse mon ignorance mais 117V ou 123V au lieu de 100V c'est pas trop? J'ai cramé ma console avec 220V.

Pour la puissance, si l'alim est à son max de tirage du coup ca chauffe donc il faut au moins le double voire le triple c'est bien ça pour éviter que le transfo ne chauffe de trop?

Et pour l'ampérage ya des péconisations?
Merci

Avatar de l’utilisateur
darius
Administrateur du site
Administrateur du site
Messages : 36390
Enregistré le : sam. 6 janv. 2007 00:00
Localisation : Boissy Aux Cailles
Contact :

Saturn Pal HS et divers Action replay

Messagepar darius » jeu. 13 avr. 2017 14:37

pas besoin de parler des amperes :D
les watts (ou volt-ampéres) c'est juste les volts multipliés par les amperes :D et ca definit la vraie puissance

un transfo "220/110V" divise juste la tension par 2 !
si tu a du 240V il fera en sortie 120V et ce n'est pas un probléme , la protection se declenche a 150V
et les condensateurs chimiques des alim japs explosent a plus de 200V :D (t'a eu du bol !!!)
MES VENTES (allez fouiller ;) )
ARRIVAGES RECENTS (abonnez vous a ce topic pour etre prevenus des mises en vente)
RESERVATIONS (postez y ce que vous voulez acheter et vos questions)
EVALUATIONS (parceque vous aimerez savoir a qui vous envoyez vos sous :D )

Avatar de l’utilisateur
muerte
Messages : 83
Enregistré le : mer. 8 févr. 2017 20:56
Contact :

Saturn Pal HS et divers Action replay

Messagepar muerte » lun. 24 avr. 2017 17:18

Petite question concernant la cartouche de dézonage (ultra madness) Elle permet également de faire passer des jeux Pal sur console Jap?

Avatar de l’utilisateur
darius
Administrateur du site
Administrateur du site
Messages : 36390
Enregistré le : sam. 6 janv. 2007 00:00
Localisation : Boissy Aux Cailles
Contact :

Saturn Pal HS et divers Action replay

Messagepar darius » lun. 24 avr. 2017 17:51

oui , les jeux de n'importe quelle zone sur les sat de n'importe quelle zone :)

mais elle ne fait pas le switch frequence :D et n'est pas flashable
MES VENTES (allez fouiller ;) )
ARRIVAGES RECENTS (abonnez vous a ce topic pour etre prevenus des mises en vente)
RESERVATIONS (postez y ce que vous voulez acheter et vos questions)
EVALUATIONS (parceque vous aimerez savoir a qui vous envoyez vos sous :D )

Avatar de l’utilisateur
muerte
Messages : 83
Enregistré le : mer. 8 févr. 2017 20:56
Contact :

Saturn Pal HS et divers Action replay

Messagepar muerte » lun. 24 avr. 2017 17:52

oki merci

Avatar de l’utilisateur
muerte
Messages : 83
Enregistré le : mer. 8 févr. 2017 20:56
Contact :

Saturn Pal HS et divers Action replay

Messagepar muerte » lun. 1 mai 2017 19:59

Re.
Rien à voir avec mes Saturn mais comme t'as l'air de t'y connaitre en Electricité, peut-tu me dire si trop de puissance arrivant par le transfo peut détériorer une console?
En fait j'ai 2 consoles Univox et Klervox (modèle ci-dessous):

Elles prennent 6 piles R14 1,5V et sur ma Klervox (modèle en image) il y a indiqué :360MW - 9V DC (donc 40mA)

Sur cette photo trouvée sur ebay, le gars à l'air de la faire fonctionner avec un transfo de Nes (et snes) que je possède justement mais qui est pourtant en Alternatif (transfo Pal) et pas en continu donc je suis très sceptique.

J'ai un autre transfo ajustable de 3 à 12V avec 500mA max et 6W max écrit dessus. Réglé sur du 9V il fait au multimètre du 9,4V DC . Pense-tu que celui ci convienne?



Avatar de l’utilisateur
darius
Administrateur du site
Administrateur du site
Messages : 36390
Enregistré le : sam. 6 janv. 2007 00:00
Localisation : Boissy Aux Cailles
Contact :

Saturn Pal HS et divers Action replay

Messagepar darius » lun. 1 mai 2017 20:51

bien differencier la tension en volts
et la puissance en ampere :)

les volts faut pas trop depasser mais quand méme tenir compte qu'une alim a une tension "a vide" plus elevée qu'"en charge" :)
exemple les alim sega officiel bien qu'annoncant 9V font couremment 11 a 12V a vide

les ampere on s'en fout , enfin dans un sens = faut qu'il y en ai assez !
mais si y'en a 10 fois trop c'est sans importance = le systéme consommera ce qu'il a besoin et c'est tout
mieux que ca : il est bon d'avoir un transfo d'un amperage 2 fois plus elevé que la consommation réelle de façon a ce qu'il ne chauffe pas
exemple : mes transfo de 45W pour les sat qui consomment 20W

et pour finir les watts qui se calculent en multipliant les volts par les ampére servent plutot a calculer les section de cable , de fil de bobinage dans les transfo , et de connecteur

et bien sur il me semble impossible aussi de faire fonctionner un appareil reclamant du courant continu avec une alim qui delivre de l'alternatif !
a moins d emonter un pont redresseur dans l'alim ou dans la console mais c'est une abherration !
MES VENTES (allez fouiller ;) )
ARRIVAGES RECENTS (abonnez vous a ce topic pour etre prevenus des mises en vente)
RESERVATIONS (postez y ce que vous voulez acheter et vos questions)
EVALUATIONS (parceque vous aimerez savoir a qui vous envoyez vos sous :D )

Avatar de l’utilisateur
muerte
Messages : 83
Enregistré le : mer. 8 févr. 2017 20:56
Contact :

Saturn Pal HS et divers Action replay

Messagepar muerte » mar. 2 mai 2017 19:17

Puissance en Ampères? Je m' y perd. La puissance c'est en w et l'intensité en Ampères?

Du coup si je te suis, mon transfo ajustable de mis sur 9V DC et 500mA max et 6W max écrit dessus convient vu qu'il n'y a que la tension qui ne doit pas dépasser trop?

Avatar de l’utilisateur
darius
Administrateur du site
Administrateur du site
Messages : 36390
Enregistré le : sam. 6 janv. 2007 00:00
Localisation : Boissy Aux Cailles
Contact :

Saturn Pal HS et divers Action replay

Messagepar darius » mar. 2 mai 2017 19:25

du coup ca convient oui :)

par securité tu verifiera la temperature de l'alim au bout de 5mn puis 1/4 d'H , si ca chauffe pas c'est bon :D
MES VENTES (allez fouiller ;) )
ARRIVAGES RECENTS (abonnez vous a ce topic pour etre prevenus des mises en vente)
RESERVATIONS (postez y ce que vous voulez acheter et vos questions)
EVALUATIONS (parceque vous aimerez savoir a qui vous envoyez vos sous :D )

Avatar de l’utilisateur
muerte
Messages : 83
Enregistré le : mer. 8 févr. 2017 20:56
Contact :

Saturn Pal HS et divers Action replay

Messagepar muerte » mar. 2 mai 2017 19:36

Ok merci, je m'inquiete plus pour la console que pour l'alim ^^

Avatar de l’utilisateur
darius
Administrateur du site
Administrateur du site
Messages : 36390
Enregistré le : sam. 6 janv. 2007 00:00
Localisation : Boissy Aux Cailles
Contact :

Saturn Pal HS et divers Action replay

Messagepar darius » mar. 2 mai 2017 19:42

ha mais une alim qui surchauffe peut se couper ... ou se mettre a delivrer trop de courant :D
MES VENTES (allez fouiller ;) )
ARRIVAGES RECENTS (abonnez vous a ce topic pour etre prevenus des mises en vente)
RESERVATIONS (postez y ce que vous voulez acheter et vos questions)
EVALUATIONS (parceque vous aimerez savoir a qui vous envoyez vos sous :D )

Avatar de l’utilisateur
dc103chaos
Messages : 1536
Enregistré le : mer. 11 févr. 2009 00:00
Contact :

Saturn Pal HS et divers Action replay

Messagepar dc103chaos » mar. 2 mai 2017 20:11

Pierre tiens nous au jus , pour ton pong , c est vraiment rare d avoir des informations sur les transfos et c est un pong qui était assez répandu , enfin je crois car j en avait eu quasi identique mise à part les boutons des potard.
Et si j ai un jour j en trouve un!
Philips CD-I 1992 / 2017 :895451123:
viewtopic.php?f=214&t=7553

Avatar de l’utilisateur
muerte
Messages : 83
Enregistré le : mer. 8 févr. 2017 20:56
Contact :

Saturn Pal HS et divers Action replay

Messagepar muerte » mar. 2 mai 2017 20:35

darius a écrit :exemple les alim sega officiel bien qu'annoncant 9V font couremment 11 a 12V a vide..

Je viens de le verifier avec une alim de megadrive qui 'maffiche 14V au multimètre à vide alors qu'elle est censé en faire 10.

EDIT : Pareil pour 2 autres transfos noname de 9v et qui affichent 14v

Le centre positif ou negatif ca n'a pas d'importance?
Au multimetre, ca m'indique que le centre est positif pour mon transfo mais j'ai aucune indication sur la console (Univox).

EDIT 2 :

Sinon voici ma Klervox :




Avatar de l’utilisateur
darius
Administrateur du site
Administrateur du site
Messages : 36390
Enregistré le : sam. 6 janv. 2007 00:00
Localisation : Boissy Aux Cailles
Contact :

Saturn Pal HS et divers Action replay

Messagepar darius » mar. 2 mai 2017 22:35

si , la polarité est capitale ! ne branche pas a l'envers ca va pas aimer !

et oui il y a une grosse difference entre la tension "en charge" et la tension "a vide" : si tu mesure ce que sort ton alim sega quand elle est branchée a une console allumé tu verras que c'est beaucoup plus proche de ce que ca doit etre

les petites alim chinoises actuelles "a decoupage" sont bien plus precises avec une tension de 9,4V a vide et en charge ! reste le probléme de leur fiabilitée a long terme :D
MES VENTES (allez fouiller ;) )
ARRIVAGES RECENTS (abonnez vous a ce topic pour etre prevenus des mises en vente)
RESERVATIONS (postez y ce que vous voulez acheter et vos questions)
EVALUATIONS (parceque vous aimerez savoir a qui vous envoyez vos sous :D )


Retourner vers « Vos Problémes à Résoudre »

Qui est en ligne

Utilisateurs parcourant ce forum : Aucun utilisateur enregistré et 4 invités
