[TUTO] Puce "Onechip" pour PSone

Avatar de l’utilisateur
NeoGeoThai
Messages : 660
Enregistré le : mar. 11 déc. 2012 00:00
Contact :

Messagepar NeoGeoThai » ven. 15 févr. 2013 13:57

Si vous n'avez jamais fait de soudures , ne tentez pas d'installer ce modchip , les points 2,6 et 8 sont assez délicat car il faut souder
le fil sur une patte d'un composant qui doit faire 1mm x 2mm (risque de le cramer).
D'abord ouvrez votre Psone , enlevez le lecteur cd , !!! attention la nappe orange est trés difficile à retirer !!!
La mienne pas moyens de l'enlever ,donc j'ai juste retourné le blindage en scotchant le bloc otique dessus pour ne pas que j'arrache la nappe.


Puis coupez 8 cables de 15 cm environs , on peut utiliser de la récup sur nappe IDE ou USB.
Dénudez chaque extremité sur 2-3 mm environs , torsadez-les , trampez-les dans la graisse décapante puis étammez-les.


Puis soudez les 8 cables sur les 8 pattes du modchip et isolez-les a l'aide de gaine thermorétractable.



Voici le plan que j'ai utilisé. Ma Psone est une SCPH 102b PAL.


Voici la numérotation des pattes du modchip.

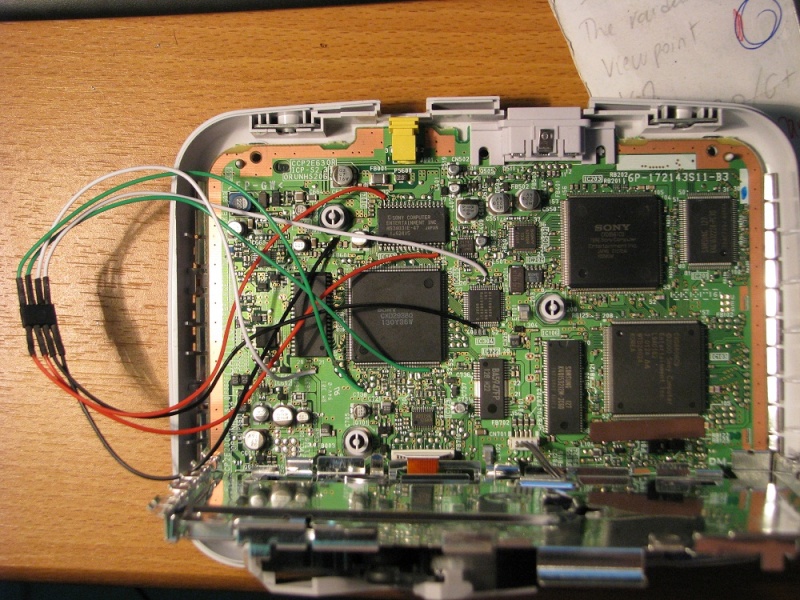

Reliez chaque fil sur la carte mère. Utilisez une lampe de bureau ou du matos special pour electronicien pour bien éclairer
et bien voir ce que vous faites avec le fer.


Puis mettez en place le modchip et les fils a l'aide de scotch ou autre bande adhésive.


Refermez sans forcer la console , si ca ne se ferme pas , ne pas forcer , il doit y avoir un cable qui gêne.
Puis essai.....(désolé la qualité des photos n'est pas top)



Je n'ai pas eu besoin de faire le pont pour avoir les jeux JAP ou US en couleur en utilisant le cable composite ou RF.
Tout passe en couleur.

Avatar de l’utilisateur
Slug
Messages : 15944
Enregistré le : ven. 5 déc. 2008 00:00
Contact :

Messagepar Slug » sam. 16 févr. 2013 12:47

bin dis donc chapeau!

_________________
<= le piti darth...

slug dit : "notre pitit slugouchon"
Slug, cokin niveau 2 du cokin's club! ImageImage

Avatar de l’utilisateur
darius
Administrateur du site
Administrateur du site
Messages : 36513
Enregistré le : sam. 6 janv. 2007 00:00
Localisation : Boissy Aux Cailles
Contact :

Messagepar darius » sam. 16 févr. 2013 13:46

tres beau travail Smile et je confirme que ce n'est pas facile a souder sur certains CMS !!!


_________________
07-01-2015 , 08-01-2015 , 09-01-2015
une pensée pour les 17 personnes qui viennent de mourir sous les balles des obscurantistes Sad
si les dieux existaient cela ferait 17 anges ...
MES VENTES (allez fouiller ;) )
ARRIVAGES RECENTS (abonnez vous a ce topic pour etre prevenus des mises en vente)
RESERVATIONS (postez y ce que vous voulez acheter et vos questions)
EVALUATIONS (parceque vous aimerez savoir a qui vous envoyez vos sous :D )

Avatar de l’utilisateur
NeoGeoThai
Messages : 660
Enregistré le : mar. 11 déc. 2012 00:00
Contact :

Messagepar NeoGeoThai » sam. 16 févr. 2013 16:06

Merci !

_________________
Mes consoles ? J'en ai plein...en France , en Thailande...en loose , en boite...trop pour les lister ici mais jamais de trop pour en rajouter une !

Avatar de l’utilisateur
Slug
Messages : 15944
Enregistré le : ven. 5 déc. 2008 00:00
Contact :

Messagepar Slug » dim. 17 févr. 2013 09:53

rien à voir, mais tu as fait exprès de laisser le film de protection d'origine sur ton pied tv, ou c'est un oubli?..héhé!

_________________
<= le piti darth...

slug dit : "notre pitit slugouchon"
Slug, cokin niveau 2 du cokin's club! ImageImage

Avatar de l’utilisateur
NeoGeoThai
Messages : 660
Enregistré le : mar. 11 déc. 2012 00:00
Contact :

Messagepar NeoGeoThai » dim. 17 févr. 2013 11:24

Citation :
rien à voir, mais tu as fait exprès de laisser le film de protection d'origine sur ton pied tv, ou c'est un oubli?..héhé!

Non ce n'est pas un oubli ! Il y a aussi le film protecteur autour de l'ecran + la pub en carton en bas a gauche ! Au cas ou je la revends un jour...

_________________
Mes consoles ? J'en ai plein...en France , en Thailande...en loose , en boite...trop pour les lister ici mais jamais de trop pour en rajouter une !

Avatar de l’utilisateur
Slug
Messages : 15944
Enregistré le : ven. 5 déc. 2008 00:00
Contact :

Messagepar Slug » dim. 17 févr. 2013 11:39

ha ok je comprends.. Wink apres jme suis dit, il doit laisser sur le pied pour poser un truc dessus sans rayer..mais j'avais pas vu le film autour de l'ecran..

_________________
<= le piti darth...

slug dit : "notre pitit slugouchon"
Slug, cokin niveau 2 du cokin's club! ImageImage

Avatar de l’utilisateur
SunMingZhao
Messages : 411
Enregistré le : jeu. 7 janv. 2010 00:00
Contact :

Messagepar SunMingZhao » dim. 17 févr. 2013 12:42

beau travail NeoGeoThai

je vois que je suis pas le seul à laisser les protections sur un écran ^^
je ne les retire que quand ils se décollent, donc ça peut prendre du temps

c'est clair que la petitesse de la psone y est pour quelque chose dans la soudure de la puce

au passage, c'est quoi le marque de tes CD pour la PSOne ? Smile

_________________

Donnez une fessée à la nana pour accéder à ma boutique SmileDernière MAJ : rien pour l'instant

Service frontalier jeux vidéo, cliquez pour en savoir plus ! Prochain passage : janvier 2015

Avatar de l’utilisateur
NeoGeoThai
Messages : 660
Enregistré le : mar. 11 déc. 2012 00:00
Contact :

Messagepar NeoGeoThai » dim. 17 févr. 2013 12:57

Citation :
c'est quoi le marque de tes CD pour la PSOne

Le cd avec R-Type Delta qu'on voit sur la photo est du Verbatim.
Sinon plein de marques fonctionnent dessus, Sony , TDK , Smartbuy ...

A éviter : PRINCO , tous mes cds/dvd Princo que j'ai eu sont morts....

J'ai des bas prix Smartbuy que j'avais gravé y a 6 ans et qui fonctionnent toujours encore...

Tout dépend du fabricant. Il existe des logiciels qui lise le code fabricant d'un CD/DVD.
Voir article ici:
http://www.gravure-news.com/article/guide-qualite-dvd-24-1.php

Avatar de l’utilisateur
Pod
Administrateur du site
Administrateur du site
Messages : 2967
Enregistré le : jeu. 9 mai 2013 00:00
Contact :

Messagepar Pod » sam. 2 mars 2013 16:10

beau boulot !

_________________
DIT: NOTRE PITIPOD NATIONALE!

!!! TRÈS IMPORTANT !!!
PENSER A CONFIRMER LA BONNE RÉCEPTION DE VOS COLIS A DARIUS
A LA FIN DE VOTRE TOPIC RESA MERCI !!

J'échange je vends ici !Je cherche ici ! Ma collection ici !mes trésors de brocante clic ici !

jeux du moment : Diablo3 + Reaper of souls PC

!!! TRÈS IMPORTANT !!!
PENSER A CONFIRMER LA BONNE RÉCEPTION DE VOS COLIS A DARIUS A LA FIN DE VOTRE TOPIC RESA MERCI !


NeoGiSone
Messages : 339
Enregistré le : dim. 2 mars 2014 00:00
Contact :

Messagepar NeoGiSone » ven. 15 mars 2013 16:13

arf j'ai pas le meme modele




_________________
Mes Recherches
cliquez ici
Mes Ventes
cliquez ici

Avatar de l’utilisateur
MarcoPagoto
Messages : 224
Enregistré le : ven. 8 juin 2012 00:00
Contact :

Messagepar MarcoPagoto » ven. 26 avr. 2013 16:44

encore un tuto que je souhaiterais mettre sur mon forum. serais-tu ok ? Wink

_________________

berni

Messagepar berni » mer. 20 nov. 2013 14:45

Salut, je viens de tenter l’expérience. J'ai souder tous les fils et ma console ne reconnais pas les disque graver mais lit toujours les jeux originaux, j'ai ressouder les point les plus petits pour être sur et la console ne lit toujours pas les gravé.
Pensé vous que ma puce n'a pas été flashé et que l'on ma envoyé une puce vierge?

Avatar de l’utilisateur
NeoGeoThai
Messages : 660
Enregistré le : mar. 11 déc. 2012 00:00
Contact :

Messagepar NeoGeoThai » ven. 20 déc. 2013 04:03

Verifie :
- Les backups fonctionnent-ils sur une autre console avec modchip ?
==> Si oui , alors y a un probleme sur ta console/puce/cablage/lecteur cd
==> Si non , alors ton backup a un bleme

- Est-ce qu'un original d'une autre region fonctionne sur cette console ?
==> Si oui , alors ta console/puce/cablage est OK
==> Si non , alors ta console/puce/cablage a un bleme

_________________
Mes consoles ? J'en ai plein...en France , en Thailande...en loose , en boite...trop pour les lister ici mais jamais de trop pour en rajouter une !

Avatar de l’utilisateur
Geolindien
Messages : 931
Enregistré le : dim. 9 juin 2013 00:00
Contact :

Messagepar Geolindien » sam. 28 déc. 2013 16:49

Neo as tu le code .hex de la puce ???? please

_________________
Master System, Megadrive 1 jap, megacd2, dreamcast pal jap us, saturn V2 jap, nes, super famicom, PS3,PS4 White Wii, WiiU, 3DS XL
Tuto MD, Tuto Sat freebios

Avatar de l’utilisateur
gilou40
Messages : 950
Enregistré le : ven. 7 mars 2014 00:00

Messagepar gilou40 » sam. 28 déc. 2013 17:28

j avais chopper le dump sur un site il n ya pas tres longtemps avec les differents schema de cablage...

_________________
de retour sur darius saturn!

Avatar de l’utilisateur
Geolindien
Messages : 931
Enregistré le : dim. 9 juin 2013 00:00
Contact :

Messagepar Geolindien » sam. 28 déc. 2013 17:30

J'ai les schéma pour la psone les deux modèles j'aimerais câbler en 8 fils pour lire tt les jeux imports

_________________
Master System, Megadrive 1 jap, megacd2, dreamcast pal jap us, saturn V2 jap, nes, super famicom, PS3,PS4 White Wii, WiiU, 3DS XL
Tuto MD, Tuto Sat freebios

Avatar de l’utilisateur
gilou40
Messages : 950
Enregistré le : ven. 7 mars 2014 00:00

Messagepar gilou40 » sam. 28 déc. 2013 17:45

http://christophe.mahe.free.fr/PSX/psxpuce.htm

5 secondes de recherche sur google...

_________________
de retour sur darius saturn!

Avatar de l’utilisateur
Geolindien
Messages : 931
Enregistré le : dim. 9 juin 2013 00:00
Contact :

Messagepar Geolindien » sam. 28 déc. 2013 17:49

Jai deja essayer ses schem& sont faux et la MM3 ne lis pas les imports !!

_________________
Master System, Megadrive 1 jap, megacd2, dreamcast pal jap us, saturn V2 jap, nes, super famicom, PS3,PS4 White Wii, WiiU, 3DS XL
Tuto MD, Tuto Sat freebios

Avatar de l’utilisateur
gilou40
Messages : 950
Enregistré le : ven. 7 mars 2014 00:00

Messagepar gilou40 » sam. 28 déc. 2013 18:03

faux??bizarre je crois que darius mets les memes schema dans un post par la,c est toi qui a prog ton eprom??je regarderai de ce coté la si c est le cas...extrais le dump de ta 12C508 et compare la avec le dump original...c est peut etre corrompu...

_________________
de retour sur darius saturn!

Avatar de l’utilisateur
Geolindien
Messages : 931
Enregistré le : dim. 9 juin 2013 00:00
Contact :

Messagepar Geolindien » sam. 28 déc. 2013 18:04

Possible mais jai chopper le stealth vais tenter le 8 fils je vous tiens au jus

_________________
Master System, Megadrive 1 jap, megacd2, dreamcast pal jap us, saturn V2 jap, nes, super famicom, PS3,PS4 White Wii, WiiU, 3DS XL
Tuto MD, Tuto Sat freebios

Avatar de l’utilisateur
NeoGeoThai
Messages : 660
Enregistré le : mar. 11 déc. 2012 00:00
Contact :

Messagepar NeoGeoThai » dim. 29 déc. 2013 13:04

Biensur que la MM3 lit les imports. J'en ai mis une dans uns scph 1002. Tout passe , original ou backup toute region.

_________________
Mes consoles ? J'en ai plein...en France , en Thailande...en loose , en boite...trop pour les lister ici mais jamais de trop pour en rajouter une !

Avatar de l’utilisateur
Geolindien
Messages : 931
Enregistré le : dim. 9 juin 2013 00:00
Contact :

Messagepar Geolindien » dim. 29 déc. 2013 13:20

Tu la cablée en combien de fils ??

_________________
Master System, Megadrive 1 jap, megacd2, dreamcast pal jap us, saturn V2 jap, nes, super famicom, PS3,PS4 White Wii, WiiU, 3DS XL
Tuto MD, Tuto Sat freebios

Avatar de l’utilisateur
gilou40
Messages : 950
Enregistré le : ven. 7 mars 2014 00:00

Messagepar gilou40 » dim. 29 déc. 2013 14:20

scph 1002 , se sont les premieres en 4 fils juste la dessus,pour quoi s embeter la dessus avec des soudures ??l action replay passe les backups comme un grand ...

_________________
de retour sur darius saturn!

Avatar de l’utilisateur
Geolindien
Messages : 931
Enregistré le : dim. 9 juin 2013 00:00
Contact :

Messagepar Geolindien » dim. 29 déc. 2013 14:24

Pour le fun gilou 😉

_________________
Master System, Megadrive 1 jap, megacd2, dreamcast pal jap us, saturn V2 jap, nes, super famicom, PS3,PS4 White Wii, WiiU, 3DS XL
Tuto MD, Tuto Sat freebios

Avatar de l’utilisateur
gilou40
Messages : 950
Enregistré le : ven. 7 mars 2014 00:00

Messagepar gilou40 » dim. 29 déc. 2013 15:07

oui c est un challenge de souder son modchip , les premieres ps1 sont assez simple a souder les suivantes ...j en ai deja fusiller des cartes meres de ps1 lol,c est pour le fun  Very Happy Very Happy

_________________
de retour sur darius saturn!

Avatar de l’utilisateur
Geolindien
Messages : 931
Enregistré le : dim. 9 juin 2013 00:00
Contact :

Messagepar Geolindien » dim. 29 déc. 2013 15:33

J'ai l'habitude tkt mais moi je parle de la psone pas de la psx j'ai testé la mm3 sur la psone les backup jap us ne passent pas

_________________
Master System, Megadrive 1 jap, megacd2, dreamcast pal jap us, saturn V2 jap, nes, super famicom, PS3,PS4 White Wii, WiiU, 3DS XL
Tuto MD, Tuto Sat freebios

Avatar de l’utilisateur
NeoGeoThai
Messages : 660
Enregistré le : mar. 11 déc. 2012 00:00
Contact :

Messagepar NeoGeoThai » dim. 29 déc. 2013 17:01

Inscrit toi sur eurasia modchip. Tu pourras telecharger les plans mm3 et onechip pour tous les modeles de playstation. J'ai toujours utilisé leurs chips et leurs plans , tout fonctionne , original et backup tout region.

_________________
Mes consoles ? J'en ai plein...en France , en Thailande...en loose , en boite...trop pour les lister ici mais jamais de trop pour en rajouter une !

Avatar de l’utilisateur
Geolindien
Messages : 931
Enregistré le : dim. 9 juin 2013 00:00
Contact :

Messagepar Geolindien » dim. 29 déc. 2013 17:07

Merci Neo, et au fait meaculpa

_________________
Master System, Megadrive 1 jap, megacd2, dreamcast pal jap us, saturn V2 jap, nes, super famicom, PS3,PS4 White Wii, WiiU, 3DS XL
Tuto MD, Tuto Sat freebios

Avatar de l’utilisateur
NeoGeoThai
Messages : 660
Enregistré le : mar. 11 déc. 2012 00:00
Contact :

Messagepar NeoGeoThai » dim. 29 déc. 2013 17:15

T'inquiete pas, c'est oublié! Viens en Thailande qu'on boive un coup!!!

_________________
Mes consoles ? J'en ai plein...en France , en Thailande...en loose , en boite...trop pour les lister ici mais jamais de trop pour en rajouter une !

Avatar de l’utilisateur
Geolindien
Messages : 931
Enregistré le : dim. 9 juin 2013 00:00
Contact :

Messagepar Geolindien » dim. 29 déc. 2013 17:26

J'aimerais bien !!!

_________________
Master System, Megadrive 1 jap, megacd2, dreamcast pal jap us, saturn V2 jap, nes, super famicom, PS3,PS4 White Wii, WiiU, 3DS XL
Tuto MD, Tuto Sat freebios

Avatar de l’utilisateur
ariej500
Messages : 41
Enregistré le : ven. 1 avr. 2016 00:00
Contact :

Messagepar ariej500 » jeu. 13 févr. 2014 20:37

jai commander une puce j'ai fait le même plan que NeoGeoThai mes la console lit que les jeux sauvegardé d'europe elle ne lit pas les us ni les jap aidée moi svp  Crying or Very sad

_________________

Avatar de l’utilisateur
segagné
Messages : 231
Enregistré le : dim. 2 mars 2014 00:00
Contact :

Messagepar segagné » jeu. 13 févr. 2014 23:15

si tu as une onechip sur
psone v1 -> bios patch fonctionne pour les jap et us
psone v2 -> bios patch ne fonctionne pas (d'après mes différents tests) il me semble qu'un iso était disponible pour passer les jap et us sur cette version (PSone BootDisk ou ImportPlayer?)

_________________
2015 - 20th ANNIVERSARY
2015 - 20th ANNIVERSARY Image

Avatar de l’utilisateur
ariej500
Messages : 41
Enregistré le : ven. 1 avr. 2016 00:00
Contact :

Messagepar ariej500 » jeu. 13 févr. 2014 23:31

j'ai la v1 mes sa fonctione pas pale

_________________

Avatar de l’utilisateur
segagné
Messages : 231
Enregistré le : dim. 2 mars 2014 00:00
Contact :

Messagepar segagné » jeu. 13 févr. 2014 23:38

tu as bien une onechip? pas une mm3 ou autres

_________________
2015 - 20th ANNIVERSARY
2015 - 20th ANNIVERSARY Image

Avatar de l’utilisateur
ariej500
Messages : 41
Enregistré le : ven. 1 avr. 2016 00:00
Contact :

Messagepar ariej500 » jeu. 13 févr. 2014 23:41

ba oui quand on me la vendu on ma dit que cetait une onechip et j'ai fait le plant de onechip mais sa ne boot pas

_________________

Avatar de l’utilisateur
segagné
Messages : 231
Enregistré le : dim. 2 mars 2014 00:00
Contact :

Messagepar segagné » jeu. 13 févr. 2014 23:49

si tu as la psone version 1 et la onechip, normalement, pas de soucis ... mais la ...
ta psone boot en NTSC ou pas? (image noir et blanc en composite + décalage de l'image vers le haut de l'écran)

_________________
2015 - 20th ANNIVERSARY
2015 - 20th ANNIVERSARY Image

Avatar de l’utilisateur
ariej500
Messages : 41
Enregistré le : ven. 1 avr. 2016 00:00
Contact :

Messagepar ariej500 » jeu. 13 févr. 2014 23:53

rien elle essaye de le booter mais elle va directement sur le Memory Card/CD Player et le cd tourne encore mais sinon les sauvegarde europe marche très bien

_________________

Avatar de l’utilisateur
segagné
Messages : 231
Enregistré le : dim. 2 mars 2014 00:00
Contact :

Messagepar segagné » jeu. 13 févr. 2014 23:55

sur ta console, le logo Sony est comment au boot? en noir et blanc + image décalé vers le haut de l'écran (rca/composite) ou non?

si non, regarde tes points 3 et 4 ... inverse-les par rapport au plan et teste ça
2015 - 20th ANNIVERSARY Image

Avatar de l’utilisateur
ariej500
Messages : 41
Enregistré le : ven. 1 avr. 2016 00:00
Contact :

Messagepar ariej500 » jeu. 13 févr. 2014 23:57

le logo sony et normale

_________________

Avatar de l’utilisateur
segagné
Messages : 231
Enregistré le : dim. 2 mars 2014 00:00
Contact :

Messagepar segagné » ven. 14 févr. 2014 00:00

t'as peut être un soucis sur les points 3 et 4 donc inverse les fils entre les deux

_________________
2015 - 20th ANNIVERSARY
2015 - 20th ANNIVERSARY Image

Avatar de l’utilisateur
ariej500
Messages : 41
Enregistré le : ven. 1 avr. 2016 00:00
Contact :

Messagepar ariej500 » ven. 14 févr. 2014 00:01

je met le 3 a la place du 4 ?

_________________

Avatar de l’utilisateur
segagné
Messages : 231
Enregistré le : dim. 2 mars 2014 00:00
Contact :

Messagepar segagné » ven. 14 févr. 2014 00:05

oui et 4 à la place de 3 pour voir, mais c'est étrange ton soucis
tu as peut être une photo de ton montage ?
2015 - 20th ANNIVERSARY Image

Avatar de l’utilisateur
ariej500
Messages : 41
Enregistré le : ven. 1 avr. 2016 00:00
Contact :

Messagepar ariej500 » ven. 14 févr. 2014 00:12


_________________

Avatar de l’utilisateur
segagné
Messages : 231
Enregistré le : dim. 2 mars 2014 00:00
Contact :

Messagepar segagné » ven. 14 févr. 2014 00:23

oui donc vérifie bien les 3 et 4, je peux te dire que ça pour le moment
car apparemment, ton bios n'est pas patché si tu as l'écran normal en composite donc soucis soit des points 3 et 4, de câble, soudure ou de chip

_________________
2015 - 20th ANNIVERSARY
2015 - 20th ANNIVERSARY Image

Avatar de l’utilisateur
arrach
Messages : 1
Enregistré le : jeu. 3 juil. 2014 00:00
Contact :

Messagepar arrach » ven. 7 mars 2014 02:41

Bonjour à tous, je viens d'installer une Onechip (achetée sur l'Otaku's Store) sur ma PSone (version PAL) qui dispose d'un écran LCD officiel Snoy (PAL également). Avant l'installation de la puce, la console lisait mes jeux PAL originaux sans problème et l'image à l'écran était parfaite. Après l'installation de la puce Onechip, lorsque je lance un jeu original PAL l'écran d'accueil de la console défile verticalement, jusqu'à ce que le jeu se charge. L'image se stabilise alors et je peux jouer sans problème au jeu. Par contre, lorsque je lance un jeu original américain (NTSC), le jeu est lu sans problème par la console mais le défilement vertical de l'image sur mon écran LCD ne s'arrête pas, et il est impossible de jouer. Est-ce que vous pouvez me dire comment régler ce problème ? Merci beaucoup pour votre aide, et pour ce super tuto.

NicNic

Messagepar NicNic » sam. 29 mars 2014 10:24

Bonjour à tous,

Je me suis décidé a installer une onechip sur une psone V1.
J'en avais commandé une sur un site, je l'installe, rien ne se passe....
J’investis dans un programmateur, je lis le pic c'était une MM3.....

Bref, je flash moi même une onechip sur le pic qui va bien avec l'HEX onechip (onechip inscrit dans le code, oscal ok, oscillateur interne ok)
et là même problème que ariej500....
Passe les jeux PAL sans soucis mais ne boot pas les jeux US, je n'ai pas l'écran avec le logo sur fond noir, je tombe directement sur le choix carte mémoire ou CD.

par contre avec un CD de BOOT les jeux US passent !

Je n'ai pas inversé les fils 3 et 4 comme proposé, cela a-t-il réglé le problème ?

Merci

Avatar de l’utilisateur
squallrs
Messages : 94
Enregistré le : mer. 6 nov. 2013 00:00
Contact :

Messagepar squallrs » dim. 20 juil. 2014 17:11

J'avais exactement le même problème que toi....
Les jeux PAL passait sans soucis, les jeux US/JAP fallait un cd de boot .....


J'ai utilisé ce diagram et ça marche impec pour tout les jeux sans exception Smile


_________________
Avec 2 Blast City c'est encore mieux !
Projet Borne Sega Blast City 4 en 1: http://saturn.netboarder.com/t6312-ma-japonnaise
Présentation en vidéo: http://www.youtube.com/watch?v=dRT0stFwRNw&hd=1
Restauration Blast City Trinitron Inside: http://saturn.netboarder.com/t9894-ma-2eme-borne-sega-blast-city#293059
Présentation en vidéo: http://www.youtube.com/watch?feature=player_embedded&v=QIfHN2ZulqY&hd=1

Avatar de l’utilisateur
NeoGeoThai
Messages : 660
Enregistré le : mar. 11 déc. 2012 00:00
Contact :

Messagepar NeoGeoThai » mer. 24 sept. 2014 12:08

C'est le meme diagram que j'ai dans mon post 1 !!

_________________
Mes consoles ? J'en ai plein...en France , en Thailande...en loose , en boite...trop pour les lister ici mais jamais de trop pour en rajouter une !

NicNic

Messagepar NicNic » mer. 24 sept. 2014 12:27

Le point 8 est différent !

Parfois il est directement sur la masse du connecteur d'alimentation. ça dépend des tutos.
J'essaie sous peu et je vous redis.


Retourner vers « Psx »

Qui est en ligne

Utilisateurs parcourant ce forum : Aucun utilisateur enregistré et 1 invité
