[TUTO] Switch frequence discret pour toutes les SATURN

Avatar de l’utilisateur
darius
Administrateur du site
Administrateur du site
Messages : 34831
Enregistré le : sam. 6 janv. 2007 00:00
Localisation : Boissy Aux Cailles
Contact :

[TUTO] Switch frequence discret pour toutes les SATURN

Messagepar darius » mer. 7 déc. 2016 15:28

au prealable vous devez d'abord identifier precisement votre modele avec ce tuto :
distinguer facilement les 6 principales versions de la SATURN

le switch frequence est indispensable et irremplacable pour lire vos jeux imports a la bonne vitesse et en plein ecran
le petit inverseur a glissiere est offert avec la puce , son montage discret (a coté de la pile) vous evitera de percer la coque de votre console !
n'importe quel inverseur a 2 position fera "electriquement" l'affaire :)

vous trouverez sur :
- 2eme post = le tuto pour saturn V1.1
- 3eme post = le tuto pour saturn V1.2
- 4eme post = le tuto pour saturn V1.3/V2.1
- 5eme post = le tuto pour saturn V2.2/V2.3
- 6eme post = le tuto pour saturn SANYO : a faire
MES VENTES (allez fouiller ;) )
ARRIVAGES RECENTS (abonnez vous a ce topic pour etre prevenus des mises en vente)
RESERVATIONS (postez y ce que vous voulez acheter et vos questions)
EVALUATIONS (parceque vous aimerez savoir a qui vous envoyez vos sous :D )

Avatar de l’utilisateur
darius
Administrateur du site
Administrateur du site
Messages : 34831
Enregistré le : sam. 6 janv. 2007 00:00
Localisation : Boissy Aux Cailles
Contact :

2eme post = le tuto pour saturn V1.1

Messagepar darius » mer. 7 déc. 2016 15:30

Liquid-GG a écrit :switch fréquence sur 1.1
:face: (photos faites par mes soins)

/!\ ATTENTION /!\ : cette intervention est très risquée, si vous cassez la pin (qui est d'une fragilité déconcertante...) la console est MORTE !!!

il faut soulever la patte 79 du chip qui contient 160pin (identifiable via le décompte)


on vient souder un fil sur la pin et on le soude au milieu sur le switch


et on vient prendre le +5v et le gnd sous la carte mère à l'endroit ou se plug l'alimentation

MES VENTES (allez fouiller ;) )
ARRIVAGES RECENTS (abonnez vous a ce topic pour etre prevenus des mises en vente)
RESERVATIONS (postez y ce que vous voulez acheter et vos questions)
EVALUATIONS (parceque vous aimerez savoir a qui vous envoyez vos sous :D )

Avatar de l’utilisateur
darius
Administrateur du site
Administrateur du site
Messages : 34831
Enregistré le : sam. 6 janv. 2007 00:00
Localisation : Boissy Aux Cailles
Contact :

3eme post = le tuto pour saturn V1.2

Messagepar darius » mer. 7 déc. 2016 15:33

pose du switch frequence

maintenant ca devient vraiment delicat et si vous n'etes pas assez habile vous allez tuer votre saturn :pale:

deja , ne le faite que si vous avez une saturn pal !
car si vous avez une ntsc (jap ou us) elle fonctionne en 60Htz et presque touts les jeux pal passent tres bien !

je vous parle donc du switch frequence

vous devez soulever la patte 79 de ce processeur pour y souder un fil


puis coller un bout d'isolant en dessous
et fixer le fil toujours avec de l'adhesif

a l'autre bout de ce fil vous avez le conducteur central du switch proprement dit
dont 2 pattes sont soudées a cet endroit de la carte mére (a coté de la pile)


pour tester le switch vous pouvez le manoeuvrer console allumée
en 50Htz vous avez des bandes noires en haut et en bas
en 60Htz vous étes plein ecran

c'est fini :)



tart60 a écrit :variante du switch frequence


Ahh, les joies de la Saturn 1.2 pour ce qui est du puçage, dézonage et switch 50/60. Il y à des jeux très hardcore sur cette console, mais j'ai trouvé pire, c'est le foutu switch 50/60htz.

Voici mes différentes péripéties, de la plus simple à la plus compliqué.
La console à été acquéri d’occasion en 2001 pour succéder à ma 2.2 qui à rendu l’âme. Des que j'ai su comment utilisé la méthode du swap pour lire les gravés, je me suis empressé de jouer au jeu que j'avais toujours rêvé dans mon enfance. La semaine dernière j'ai décidé de passer à la vitesse supérieure. Dans mes jeux préférer de nombreux avais besoin de la cartouche ram 1M et 4M. Je me suis donc procurer l'action replay 5 en 1 par l’intermédiaire de Darius.
En m'inscrivant sur le site, que voige ! Une nouvelle puce compatible V1.2, cette foutu puce qui à cause de son arrêt en 2000 m'a obligé à swaper des centaines de fois. Bon il y a certain moyen de faire fonctionner les 21 pins sur une 20 pins, mais franchement bon courage. J'ai fait monter ma puce par Darius et j'en profite pour faire la beta test de celle ci. En tout cas jusqu’à maintenant elle fonctionne à merveille.

Voici le montage :

Par la suite Darius m'a parlé du switch 50/60htz, mais pour mon modèle c'était un peu la mort. Je me suis dit : Bas tant-pis elle restera en 50.
Une fois revenu chez moi et pouvant enfin jouer à mes jeux préférés et je me suis rendu compte d'un truc : c'est lent et sa bug pour les jeux en Jap. Raaa Marvel contre Street Fichter avec les voies qui ce répète plusieurs fois, métal slug qui saute comme sur la lune et j'en passe des meilleurs. J'ai donc franchi le cap.
J'ai utilisé 2 tutoriels pour réaliser la modification que voici :
http://www.segakore.fr/articles/switch_ ... dification
http://mmmonkey.co.uk/console/downloads ... 5060hz.pdf
L'un m'a servi à confirmé les dires de l'autre.
Après une sacrée bonne dose de sang froid, j'ai attaqué.

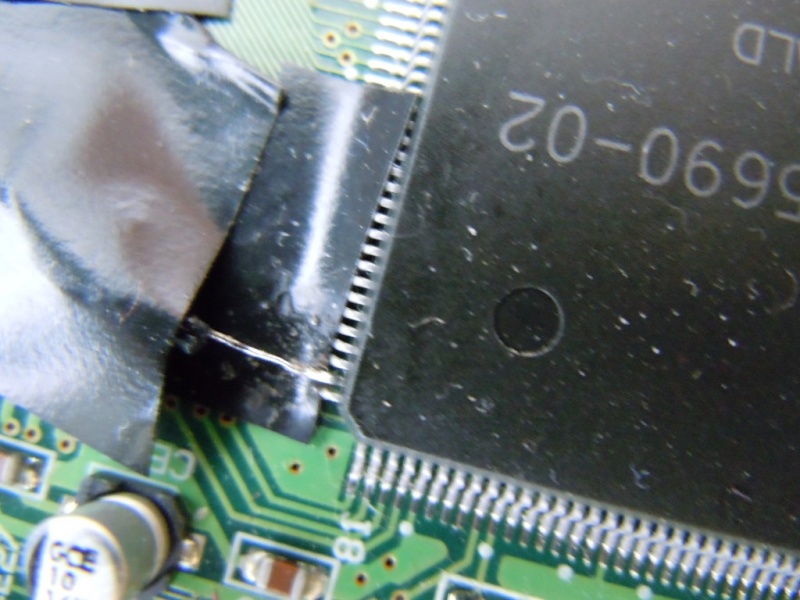

1ere chose à faire, c'est cette horrible soudure sur la broche 79 du circuit 315-5690. J'ai vraiment eu des sueurs froides. Le moindre faux pas : carte mère à la poubelle.

En plus l'étain avais du mal à prendre, mon fer n'est pas le plus adapté, j'ai du prendre un autre fil plus fin. Ca a enfin pris, quand je n'y croyais plus.

Voici le résultat :

Après j'ai tout chattertoné pour être sur que ça ne bouge plus. C'est vraiment hyper fragile, la patte est très petite.

Pour la suite je n'ai pas suivit les tutoriels. Au lieu de récupérer le 5v et la masse sur l'alimentation je les ai récupérés sur le SW4 qui est l’emplacement du switch pour les V1.3 et 2.1.
J'ai soudé le switch sur les bornes B et D :


Voila ce que ça donne :

Et une fois le fil soudé (ouuuu le gros pâté) :

Le plus incroyable dans tout ça, c'est que ça fonctionne !!!  :01:

Je peux enfin faire comme les autres Saturn, pouvoir jouer à la majorité des jeux dans de bonne condition.


PS : Désoler pour la qualité des photos, appareil bof.
      Merci à Darius qui ma aidé à aidé pour la  puce, l'AR 5 en 1 et des conseils pour le switch.

Tart60 :lang:

MES VENTES (allez fouiller ;) )
ARRIVAGES RECENTS (abonnez vous a ce topic pour etre prevenus des mises en vente)
RESERVATIONS (postez y ce que vous voulez acheter et vos questions)
EVALUATIONS (parceque vous aimerez savoir a qui vous envoyez vos sous :D )

Avatar de l’utilisateur
darius
Administrateur du site
Administrateur du site
Messages : 34831
Enregistré le : sam. 6 janv. 2007 00:00
Localisation : Boissy Aux Cailles
Contact :

4eme post = le tuto pour saturn V1.3/V2.1 PAL !!!

Messagepar darius » mer. 7 déc. 2016 15:37

ne fonctionne que sur les V1.3 et V2.1 pal mais est bien pratique et rapide :)
pour la version jap ca ressemble plus au precedent !

darius a écrit :la premiere chose a faire est de debrancher la console et d'actionne le bouton M/A afin de vider les condensateurs
puis de demonter tout les modules qui composent votre saturn
coque superieure , bloc optique , alim , isolant sous alim , blindage , carte mére

reperez bien toutes vos vis et l'endroit ou elles vont ! il y a 6 modeles de vis differentes !


votre carte mére est identique a celle ci



reference de la carte mére
+
bloc optique (proc 64 pins et nappe pliée zarb !)
+
alim VOLTEK longue
=
vous confirment categoriquement que vous étes en presence d'une V2.1 si la coque est V2
ou d'une V1.3 si la coque est V1
c'est le modele qu'on appellait autrefois "64pins" et dont la carte mére s'appelle "SD PAL"
attention , cette methode ne fonctionne pas sur les sat jap !



reperez cet endroit sur la carte mére
le rectangle tres allongé avec 4 plots dissimetriques
le switch frequence va etre posé la , soudé sur les 2 plots du milieu


Image ImageImageImage
un petit bout d'adhesif pour maintenir le berceau de la carte MPEG
+
on coupe une patte du switch et on rapproche legerement les 2 autres
+
on colle le switch a la super-glue de maniere a ce que les pattes tombent au bons endroits
attention a ne pas en mettre trop , si la colle rentre dans le switch il est mort !
+
on termine par 2 petits points de soudure a l'endroit ou les pattes touchent les contacts


le resultat est le fameux switch frequence "ninja" :D
qui ne géne ni la fermeture de la trappe , ni le passage de la carte video
et surtout qui evite de faire un trou dans la coque !!!
MES VENTES (allez fouiller ;) )
ARRIVAGES RECENTS (abonnez vous a ce topic pour etre prevenus des mises en vente)
RESERVATIONS (postez y ce que vous voulez acheter et vos questions)
EVALUATIONS (parceque vous aimerez savoir a qui vous envoyez vos sous :D )

Avatar de l’utilisateur
darius
Administrateur du site
Administrateur du site
Messages : 34831
Enregistré le : sam. 6 janv. 2007 00:00
Localisation : Boissy Aux Cailles
Contact :

5eme post = le tuto pour saturn V2.2/V2.3

Messagepar darius » mer. 7 déc. 2016 15:38

pose du switch frequence

le minimum syndical pour sat pal V2.2
puce double nappe et switch frequence
(et pour le dezonage la cartouche AR-4en1 va tres bien)

la premiere chose a faire est de debrancher la console et d'actionne le bouton M/A afin de vider les condensateurs
puis de demonter tout les modules qui composent votre saturn
coque superieure , bloc optique , alim , isolant sous alim , blindage , carte mére

reperez bien toutes vos vis et l'endroit ou elles vont ! il y a 6 modeles de vis differentes !


cherchez le point "TP103" sous la carte mére
et coupez la piste qui l'alimente comme sur la photo
puis grattez le vernis pour mettre la piste a nu


faite une entaille rectangulaire dans le berceau de la carte video
+
soudez 3 fils sur le switch (l'isolant en thermo-retractable est un plus mais pas indispensable)
+
collez le dans le berceau a la super glue
attention a ne pas en mettre trop , si la colle rentre dans le switch il est mort !


un adhesif puissant securise le montage
+
placez le berceau a sa place sur la carte mére
+
passez les fils par le trou pour les ressortir sur l'autre face


soudez le fil correspondant au centre de votre switch sur la piste restante du TP103
+
les 2 autres fils au 0V (premier plot a partir de l'avant de la carte mére) et +5V (4eme plot a partir de l'avant)
+
immobiliser vos fils pour qu'ils ne puissent pas etre coincés entre le circuit et le blindage
=
le switch est terminé !


remontez la carte mére entre ses 2 blindages
et n'oubliez surtout pas l'isolant qui va sous l'alim !!!


le resultat est le fameux switch frequence "ninja" :D
qui ne géne ni la fermeture de la trappe , ni le passage de la carte video
et surtout qui evite de faire un trou dans la coque !!!
MES VENTES (allez fouiller ;) )
ARRIVAGES RECENTS (abonnez vous a ce topic pour etre prevenus des mises en vente)
RESERVATIONS (postez y ce que vous voulez acheter et vos questions)
EVALUATIONS (parceque vous aimerez savoir a qui vous envoyez vos sous :D )

KITCHEN34
Modérateur
Modérateur
Messages : 4012
Enregistré le : mer. 13 juil. 2016 22:46
Contact :

[TUTO] Switch frequence discret pour toutes les SATURN

Messagepar KITCHEN34 » jeu. 22 déc. 2016 05:43

A bien être clair. La patte du milieu switch. N es pas à souder directement sur la carte mère ^^ :) mais le point milieu est bien là patte du ci certaines photos peuvent porter à confusion.

Avatar de l’utilisateur
darius
Administrateur du site
Administrateur du site
Messages : 34831
Enregistré le : sam. 6 janv. 2007 00:00
Localisation : Boissy Aux Cailles
Contact :

[TUTO] Switch frequence discret pour toutes les SATURN

Messagepar darius » jeu. 22 déc. 2016 08:36

ca depend des modeles , sur les cartes mére SD pal (V1.3/V2.1) tu soude sur la carte mére une patte de coté et la patte de milieu , et c'est tout
ca ne fonctionne que sur les SD pal , pas sur les SD jap

tu parlait de quelle version ?
MES VENTES (allez fouiller ;) )
ARRIVAGES RECENTS (abonnez vous a ce topic pour etre prevenus des mises en vente)
RESERVATIONS (postez y ce que vous voulez acheter et vos questions)
EVALUATIONS (parceque vous aimerez savoir a qui vous envoyez vos sous :D )

KITCHEN34
Modérateur
Modérateur
Messages : 4012
Enregistré le : mer. 13 juil. 2016 22:46
Contact :

[TUTO] Switch frequence discret pour toutes les SATURN

Messagepar KITCHEN34 » jeu. 22 déc. 2016 22:48

1.2 . Au niveau du schemat c'est trompeur .

il ne faudrai pas fournir celui ci avec la 1.2 , car on croit qu'il faut relié le plot avec la puce, mais non, :)
http://www.segakore.fr/media/segakore/a ... at_sw4.gif

Car me je refaire principalement au schema , c'est de ma faute :)

Si je peux me permettre, ca serai plus clair de mettre ceux ci
Fichiers joints
schemat modif
Modifié en dernier par KITCHEN34 le jeu. 22 déc. 2016 23:38, modifié 2 fois.

Avatar de l’utilisateur
darius
Administrateur du site
Administrateur du site
Messages : 34831
Enregistré le : sam. 6 janv. 2007 00:00
Localisation : Boissy Aux Cailles
Contact :

[TUTO] Switch frequence discret pour toutes les SATURN

Messagepar darius » jeu. 22 déc. 2016 23:19

j'admets c'est trompeur :) et ca marcherait pas ! ce point est bien en liaison avec la patte 79 mais le circuit est plus complexe et ca ne marche pas tant qu'elle est pas isolée du circuit !
MES VENTES (allez fouiller ;) )
ARRIVAGES RECENTS (abonnez vous a ce topic pour etre prevenus des mises en vente)
RESERVATIONS (postez y ce que vous voulez acheter et vos questions)
EVALUATIONS (parceque vous aimerez savoir a qui vous envoyez vos sous :D )

KITCHEN34
Modérateur
Modérateur
Messages : 4012
Enregistré le : mer. 13 juil. 2016 22:46
Contact :

[TUTO] Switch frequence discret pour toutes les SATURN

Messagepar KITCHEN34 » jeu. 22 déc. 2016 23:40

Je t'es redessiné ce que je pense être correct, Après fait en ce que tu en veux :)
je me vexerai pas :)

Avatar de l’utilisateur
darius
Administrateur du site
Administrateur du site
Messages : 34831
Enregistré le : sam. 6 janv. 2007 00:00
Localisation : Boissy Aux Cailles
Contact :

[TUTO] Switch frequence discret pour toutes les SATURN

Messagepar darius » ven. 23 déc. 2016 09:30

c'est tres bien ! je prends :)
MES VENTES (allez fouiller ;) )
ARRIVAGES RECENTS (abonnez vous a ce topic pour etre prevenus des mises en vente)
RESERVATIONS (postez y ce que vous voulez acheter et vos questions)
EVALUATIONS (parceque vous aimerez savoir a qui vous envoyez vos sous :D )

KITCHEN34
Modérateur
Modérateur
Messages : 4012
Enregistré le : mer. 13 juil. 2016 22:46
Contact :

[TUTO] Switch frequence discret pour toutes les SATURN

Messagepar KITCHEN34 » ven. 23 déc. 2016 14:07

Parfait alors :) , passe de bonne fête!

Avatar de l’utilisateur
darius
Administrateur du site
Administrateur du site
Messages : 34831
Enregistré le : sam. 6 janv. 2007 00:00
Localisation : Boissy Aux Cailles
Contact :

[TUTO] Switch frequence discret pour toutes les SATURN

Messagepar darius » ven. 23 déc. 2016 14:19

merci :) toi aussi

en fait moi je fais rien du tout :D
MES VENTES (allez fouiller ;) )
ARRIVAGES RECENTS (abonnez vous a ce topic pour etre prevenus des mises en vente)
RESERVATIONS (postez y ce que vous voulez acheter et vos questions)
EVALUATIONS (parceque vous aimerez savoir a qui vous envoyez vos sous :D )

Avatar de l’utilisateur
chewee
Donateur 2017
Donateur 2017
Messages : 2538
Enregistré le : dim. 3 janv. 2016 00:00
Localisation : cher 18
Contact :

[TUTO] Switch frequence discret pour toutes les SATURN

Messagepar chewee » ven. 23 déc. 2016 17:57

parreille pour moi darius :D

kim
Messages : 27
Enregistré le : mar. 28 mars 2017 07:29
Contact :

[TUTO] Switch frequence discret pour toutes les SATURN

Messagepar kim » sam. 8 avr. 2017 10:59

I have been reading the tutorial for saturn 1.2 PAL / horrible ! pin 79 ... J'ai vraiment peur de faire ça ...

mais aussi j'ai trouvé cet article : Est ce que c'est possible pour mon modèle ?

"So I have a model 1 Saturn and I wanted to do a 50/60hz mod switch for certain UK imports I wand to play (like PDS). However, there ISN'T a model 1 50/60hz mod on the net. Not that I could find anyway. And the model 2 mods were having people cut very thin traces and such. So I got to work on an easier model 1 (or 2) way of doing things...

On the bottom of the Saturn board near the video output are two jumpers, namely JP 1 and JP 2. These are what control the 50/60hz of the system. SIMPLE. JP 1 is the detector line and (if you have a US or JP system) it has a trace to 5v. JP 2 has ground on one end (not traced obviously) and JP 1 on the other end. The detector line also leads to pin 7 of the video chip (CXA1645) which is....guess what.... the PAL to NTSC switch (5v or ground). Piece of cake. So now you can do it for model 1 saturns and you don't have to worry about cutting and soldering to tiny traces, you got big solder jumper pads to work with ^_^

-Segasonicfan

"

Avatar de l’utilisateur
darius
Administrateur du site
Administrateur du site
Messages : 34831
Enregistré le : sam. 6 janv. 2007 00:00
Localisation : Boissy Aux Cailles
Contact :

[TUTO] Switch frequence discret pour toutes les SATURN

Messagepar darius » sam. 8 avr. 2017 13:23

helas , ces methodes sont respectivement pour V2.2/V2.3 et la 2eme pour V1.3/V2.1 pal

pour la V1.2 y'a pas le choix , faut soulever la patte 79 et c'est tres delicat a faire !!!

c'est pour ca que j'ai crée cette codification de V1.1 a V2.3 ,
pour reperer les principaux modeles et savoir ce qu'on peut leur faire
MES VENTES (allez fouiller ;) )
ARRIVAGES RECENTS (abonnez vous a ce topic pour etre prevenus des mises en vente)
RESERVATIONS (postez y ce que vous voulez acheter et vos questions)
EVALUATIONS (parceque vous aimerez savoir a qui vous envoyez vos sous :D )

kim
Messages : 27
Enregistré le : mar. 28 mars 2017 07:29
Contact :

[TUTO] Switch frequence discret pour toutes les SATURN

Messagepar kim » sam. 8 avr. 2017 15:01

Merci pour votre réponse, j'essaie de trouver un console jap .

Avatar de l’utilisateur
darius
Administrateur du site
Administrateur du site
Messages : 34831
Enregistré le : sam. 6 janv. 2007 00:00
Localisation : Boissy Aux Cailles
Contact :

[TUTO] Switch frequence discret pour toutes les SATURN

Messagepar darius » sam. 8 avr. 2017 15:23

ou mieux : une pal V1.3/V2.1 !
car elle sont pré-equipées pour le switch frequence !
juste 2 soudures a faire :)
mais ca ne concerne que les pal ! ca ne marche pas avec les NTSC
MES VENTES (allez fouiller ;) )
ARRIVAGES RECENTS (abonnez vous a ce topic pour etre prevenus des mises en vente)
RESERVATIONS (postez y ce que vous voulez acheter et vos questions)
EVALUATIONS (parceque vous aimerez savoir a qui vous envoyez vos sous :D )

Avatar de l’utilisateur
banzai-edition
Messages : 375
Enregistré le : ven. 1 nov. 2013 00:00
Contact :

[TUTO] Switch frequence discret pour toutes les SATURN

Messagepar banzai-edition » ven. 4 août 2017 10:37

salut darius j'ai rentrée un saturn HTS 3220 jap je vais change le bios et je voulais savoir vue le réponse que tu a donne a kim. il n’existe pas de switch 50 60Hz ?
[centre]Technicien réparateur console toutes génération depuis 1990
Réparation - customisation - modification - création

Avatar de l’utilisateur
darius
Administrateur du site
Administrateur du site
Messages : 34831
Enregistré le : sam. 6 janv. 2007 00:00
Localisation : Boissy Aux Cailles
Contact :

[TUTO] Switch frequence discret pour toutes les SATURN

Messagepar darius » ven. 4 août 2017 10:49

3220 ca me dit rien :D sert toi de ma methode d'identification , c'est a la fois plus simple et plus precis :)

et si c'est une SD le switch frequence simplissime des SD pal ne fonctionne pas sur les SD ntsc ! tu dois agir sur la patte 79 comme pour les 20pins
MES VENTES (allez fouiller ;) )
ARRIVAGES RECENTS (abonnez vous a ce topic pour etre prevenus des mises en vente)
RESERVATIONS (postez y ce que vous voulez acheter et vos questions)
EVALUATIONS (parceque vous aimerez savoir a qui vous envoyez vos sous :D )

KITCHEN34
Modérateur
Modérateur
Messages : 4012
Enregistré le : mer. 13 juil. 2016 22:46
Contact :

[TUTO] Switch frequence discret pour toutes les SATURN

Messagepar KITCHEN34 » ven. 4 août 2017 10:57

Les jap sont déjà en 60hz . Autant ne pas toucher à ça. Puis je vais te dire honettement .
J'ai mis le switch discret sur la pal 1.2... Il est toujours resté en 60hz :D

Avatar de l’utilisateur
banzai-edition
Messages : 375
Enregistré le : ven. 1 nov. 2013 00:00
Contact :

[TUTO] Switch frequence discret pour toutes les SATURN

Messagepar banzai-edition » ven. 4 août 2017 11:23

c'est pour certain irréductible jeux Pal qui aime pas le 60Hz
[centre]Technicien réparateur console toutes génération depuis 1990
Réparation - customisation - modification - création

Avatar de l’utilisateur
banzai-edition
Messages : 375
Enregistré le : ven. 1 nov. 2013 00:00
Contact :

[TUTO] Switch frequence discret pour toutes les SATURN

Messagepar banzai-edition » ven. 4 août 2017 11:24

darius a écrit :3220 ca me dit rien :D sert toi de ma methode d'identification , c'est a la fois plus simple et plus precis :)

et si c'est une SD le switch frequence simplissime des SD pal ne fonctionne pas sur les SD ntsc ! tu dois agir sur la patte 79 comme pour les 20pins


le mec la peint en or et elle et bizarre a l'interieur
Modifié en dernier par banzai-edition le ven. 4 août 2017 11:26, modifié 1 fois.
[centre]Technicien réparateur console toutes génération depuis 1990
Réparation - customisation - modification - création

Avatar de l’utilisateur
darius
Administrateur du site
Administrateur du site
Messages : 34831
Enregistré le : sam. 6 janv. 2007 00:00
Localisation : Boissy Aux Cailles
Contact :

[TUTO] Switch frequence discret pour toutes les SATURN

Messagepar darius » ven. 4 août 2017 11:25

ha mais en plus = ca sert a rien le switch frequence sur une jap !
aucune télé ne peux comprendre du NTSC 50htz :D ca fait du noir et blanc méme en RGB !

ou alors faudrait essayer sur une télé NTSC mais ca court pas les rues par chez nous

c'est ce qui fait la superioritée des sat pal ! elle peuvent réellement tout lire apres modif , c'est pas le cas pour les japs !
MES VENTES (allez fouiller ;) )
ARRIVAGES RECENTS (abonnez vous a ce topic pour etre prevenus des mises en vente)
RESERVATIONS (postez y ce que vous voulez acheter et vos questions)
EVALUATIONS (parceque vous aimerez savoir a qui vous envoyez vos sous :D )

Avatar de l’utilisateur
darius
Administrateur du site
Administrateur du site
Messages : 34831
Enregistré le : sam. 6 janv. 2007 00:00
Localisation : Boissy Aux Cailles
Contact :

[TUTO] Switch frequence discret pour toutes les SATURN

Messagepar darius » ven. 4 août 2017 11:26

t't'façons une blanche ca veut rien dire :lol:
ca peut etre une V2.1 ou V2.2 ou V2.3 ou SANYo !

on a un tuto pour identifier simplement et a coup sur les principales versions !
apres tu sais ou tu va pour les modifs !
MES VENTES (allez fouiller ;) )
ARRIVAGES RECENTS (abonnez vous a ce topic pour etre prevenus des mises en vente)
RESERVATIONS (postez y ce que vous voulez acheter et vos questions)
EVALUATIONS (parceque vous aimerez savoir a qui vous envoyez vos sous :D )

Avatar de l’utilisateur
banzai-edition
Messages : 375
Enregistré le : ven. 1 nov. 2013 00:00
Contact :

[TUTO] Switch frequence discret pour toutes les SATURN

Messagepar banzai-edition » ven. 4 août 2017 11:27

ha ok j'ai pourtant sur que cetait a mettre je suis un peu rouiller merci darius.
[centre]Technicien réparateur console toutes génération depuis 1990
Réparation - customisation - modification - création

Avatar de l’utilisateur
darius
Administrateur du site
Administrateur du site
Messages : 34831
Enregistré le : sam. 6 janv. 2007 00:00
Localisation : Boissy Aux Cailles
Contact :

[TUTO] Switch frequence discret pour toutes les SATURN

Messagepar darius » ven. 4 août 2017 11:27

fais moi une photo de l'interieur bizarre :) ca doit etre une SANYOperie !
MES VENTES (allez fouiller ;) )
ARRIVAGES RECENTS (abonnez vous a ce topic pour etre prevenus des mises en vente)
RESERVATIONS (postez y ce que vous voulez acheter et vos questions)
EVALUATIONS (parceque vous aimerez savoir a qui vous envoyez vos sous :D )

Avatar de l’utilisateur
banzai-edition
Messages : 375
Enregistré le : ven. 1 nov. 2013 00:00
Contact :

[TUTO] Switch frequence discret pour toutes les SATURN

Messagepar banzai-edition » ven. 4 août 2017 11:28

voila la carte mere
[centre]Technicien réparateur console toutes génération depuis 1990
Réparation - customisation - modification - création

Avatar de l’utilisateur
darius
Administrateur du site
Administrateur du site
Messages : 34831
Enregistré le : sam. 6 janv. 2007 00:00
Localisation : Boissy Aux Cailles
Contact :

[TUTO] Switch frequence discret pour toutes les SATURN

Messagepar darius » ven. 4 août 2017 11:30

je vois rien d'anormal , c'est une V2.2 ou V2.3 faudrait que je vois le bloc optique pour savoir
MES VENTES (allez fouiller ;) )
ARRIVAGES RECENTS (abonnez vous a ce topic pour etre prevenus des mises en vente)
RESERVATIONS (postez y ce que vous voulez acheter et vos questions)
EVALUATIONS (parceque vous aimerez savoir a qui vous envoyez vos sous :D )

Avatar de l’utilisateur
banzai-edition
Messages : 375
Enregistré le : ven. 1 nov. 2013 00:00
Contact :

[TUTO] Switch frequence discret pour toutes les SATURN

Messagepar banzai-edition » ven. 4 août 2017 11:32

[centre]Technicien réparateur console toutes génération depuis 1990
Réparation - customisation - modification - création

Avatar de l’utilisateur
darius
Administrateur du site
Administrateur du site
Messages : 34831
Enregistré le : sam. 6 janv. 2007 00:00
Localisation : Boissy Aux Cailles
Contact :

[TUTO] Switch frequence discret pour toutes les SATURN

Messagepar darius » ven. 4 août 2017 11:34

bon , c'est une V2.1 , sur le dessus d ela carte mére y'a marqué SD ? parceque au dos j'ai lu SG et ca m'etonne :D
MES VENTES (allez fouiller ;) )
ARRIVAGES RECENTS (abonnez vous a ce topic pour etre prevenus des mises en vente)
RESERVATIONS (postez y ce que vous voulez acheter et vos questions)
EVALUATIONS (parceque vous aimerez savoir a qui vous envoyez vos sous :D )

Avatar de l’utilisateur
banzai-edition
Messages : 375
Enregistré le : ven. 1 nov. 2013 00:00
Contact :

[TUTO] Switch frequence discret pour toutes les SATURN

Messagepar banzai-edition » ven. 4 août 2017 11:40

[centre]Technicien réparateur console toutes génération depuis 1990
Réparation - customisation - modification - création

Avatar de l’utilisateur
banzai-edition
Messages : 375
Enregistré le : ven. 1 nov. 2013 00:00
Contact :

[TUTO] Switch frequence discret pour toutes les SATURN

Messagepar banzai-edition » ven. 4 août 2017 11:42

ca ressemble a une saturn reconstitué par le gars.
[centre]Technicien réparateur console toutes génération depuis 1990
Réparation - customisation - modification - création

Avatar de l’utilisateur
banzai-edition
Messages : 375
Enregistré le : ven. 1 nov. 2013 00:00
Contact :

[TUTO] Switch frequence discret pour toutes les SATURN

Messagepar banzai-edition » ven. 4 août 2017 11:43

j'ai fais comme ça mais je ne sevai plus pour le switch si c'etait obligatoire sur jap
Modifié en dernier par banzai-edition le ven. 4 août 2017 11:49, modifié 1 fois.
[centre]Technicien réparateur console toutes génération depuis 1990
Réparation - customisation - modification - création

Avatar de l’utilisateur
darius
Administrateur du site
Administrateur du site
Messages : 34831
Enregistré le : sam. 6 janv. 2007 00:00
Localisation : Boissy Aux Cailles
Contact :

[TUTO] Switch frequence discret pour toutes les SATURN

Messagepar darius » ven. 4 août 2017 11:45

je pense pas , la carte mére est en accord avec le bloc optique , c'est juste que j'avais jamais remarqué SG , c'est peut etre la version jap de SD :)

pour le switch frequence je fais plus sur jap , ca sert a rien car ca fonctionne pas vraiment :)
MES VENTES (allez fouiller ;) )
ARRIVAGES RECENTS (abonnez vous a ce topic pour etre prevenus des mises en vente)
RESERVATIONS (postez y ce que vous voulez acheter et vos questions)
EVALUATIONS (parceque vous aimerez savoir a qui vous envoyez vos sous :D )

Avatar de l’utilisateur
banzai-edition
Messages : 375
Enregistré le : ven. 1 nov. 2013 00:00
Contact :

[TUTO] Switch frequence discret pour toutes les SATURN

Messagepar banzai-edition » ven. 4 août 2017 11:51

ok merci pour ton aide précieuse tu est au top comme toujours
[centre]Technicien réparateur console toutes génération depuis 1990
Réparation - customisation - modification - création

Avatar de l’utilisateur
darius
Administrateur du site
Administrateur du site
Messages : 34831
Enregistré le : sam. 6 janv. 2007 00:00
Localisation : Boissy Aux Cailles
Contact :

[TUTO] Switch frequence discret pour toutes les SATURN

Messagepar darius » ven. 4 août 2017 13:16

merci :)
MES VENTES (allez fouiller ;) )
ARRIVAGES RECENTS (abonnez vous a ce topic pour etre prevenus des mises en vente)
RESERVATIONS (postez y ce que vous voulez acheter et vos questions)
EVALUATIONS (parceque vous aimerez savoir a qui vous envoyez vos sous :D )

KITCHEN34
Modérateur
Modérateur
Messages : 4012
Enregistré le : mer. 13 juil. 2016 22:46
Contact :

[TUTO] Switch frequence discret pour toutes les SATURN

Messagepar KITCHEN34 » ven. 4 août 2017 17:47

Au top , super encore une affaire d'illucidé! :D

V-Ism-Ryu
Messages : 353
Enregistré le : ven. 1 juil. 2016 00:00
Contact :

[TUTO] Switch frequence discret pour toutes les SATURN

Messagepar V-Ism-Ryu » lun. 7 août 2017 10:37

Hello la compagnie

Je vais faire mon premier switch frequence sur une v2.2 pal mais j'ai pas du tout de matos
Est ce que :
https://fr.aliexpress.com/item/1-meter- ... 262.VSFhRN

et

https://fr.aliexpress.com/item/OOTDTY-1 ... 269.VSFhRN

Ca fait le job ?

Avatar de l’utilisateur
darius
Administrateur du site
Administrateur du site
Messages : 34831
Enregistré le : sam. 6 janv. 2007 00:00
Localisation : Boissy Aux Cailles
Contact :

[TUTO] Switch frequence discret pour toutes les SATURN

Messagepar darius » lun. 7 août 2017 10:43

maisheuuu ! il est enorme ton switch :D tu veux pas le faire comme sur le tuto planqué dans la trappe a pile ?
si tu tient a percer ta coque j'ai le méme 2 fois plus petit dispo !

pour le fil depouille un vieux cable , imprimante , vga , méme usb !
MES VENTES (allez fouiller ;) )
ARRIVAGES RECENTS (abonnez vous a ce topic pour etre prevenus des mises en vente)
RESERVATIONS (postez y ce que vous voulez acheter et vos questions)
EVALUATIONS (parceque vous aimerez savoir a qui vous envoyez vos sous :D )

V-Ism-Ryu
Messages : 353
Enregistré le : ven. 1 juil. 2016 00:00
Contact :

[TUTO] Switch frequence discret pour toutes les SATURN

Messagepar V-Ism-Ryu » lun. 7 août 2017 10:47

Pas bête pour les fils
T'as un lien justement pour ces micro switch ?

Avatar de l’utilisateur
darius
Administrateur du site
Administrateur du site
Messages : 34831
Enregistré le : sam. 6 janv. 2007 00:00
Localisation : Boissy Aux Cailles
Contact :

[TUTO] Switch frequence discret pour toutes les SATURN

Messagepar darius » lun. 7 août 2017 11:33

bha c'est une partie de mes ventes que je dois mettre a jour mais ils doivent y etre : ICI c'est les 2 premiers du post

le tout premiers est 2 fois plus petit que celui que tu avait trouvé , le 2eme est pour montage ninja :

clique sur la 2eme : c'est classe quand méme :D

je pense que lorsqu'on peut eviter de trouer les coques des consoles faut sauter sur l'occasion ,
a moins de faire une console "de travail" comme celle qui me sert a tester les bios

le switch frequence , sur une pal , il est bon de l'avoir ! mais il sera presque tout le temps sur 60htz !
MES VENTES (allez fouiller ;) )
ARRIVAGES RECENTS (abonnez vous a ce topic pour etre prevenus des mises en vente)
RESERVATIONS (postez y ce que vous voulez acheter et vos questions)
EVALUATIONS (parceque vous aimerez savoir a qui vous envoyez vos sous :D )

Avatar de l’utilisateur
GOREFESTOR
Messages : 334
Enregistré le : lun. 8 avr. 2013 00:00
Localisation : Salteras, Spain
Contact :

[TUTO] Switch frequence discret pour toutes les SATURN

Messagepar GOREFESTOR » lun. 7 août 2017 14:09

Partant de votre tuto, vu que vous avez déterminés tout les points nécéssaire au changement de fréquence, il est aisé de monter une puce switchless, comme celle de la MD et faire dévier le signal du boutton reset par elle pour, au final, changer de fréquence via un appuis d'une demis seconde du reset.
On s'affranchir ainsi du switch et découpage de coque. Une solution invisible qui peut-être étendus aux changement de nationalités si la sat le permet.
-j-


Avatar de l’utilisateur
darius
Administrateur du site
Administrateur du site
Messages : 34831
Enregistré le : sam. 6 janv. 2007 00:00
Localisation : Boissy Aux Cailles
Contact :

[TUTO] Switch frequence discret pour toutes les SATURN

Messagepar darius » lun. 7 août 2017 14:21

oui le switchless complet existe pour la sat :)
mais entre le dezonage cartouche (le plus simple) et le dezonage freebio (delicat) qui fonctionnent parfaitement touts les 2 le switchless ne presente pas trop d'interet a mon avis
MES VENTES (allez fouiller ;) )
ARRIVAGES RECENTS (abonnez vous a ce topic pour etre prevenus des mises en vente)
RESERVATIONS (postez y ce que vous voulez acheter et vos questions)
EVALUATIONS (parceque vous aimerez savoir a qui vous envoyez vos sous :D )

Avatar de l’utilisateur
GOREFESTOR
Messages : 334
Enregistré le : lun. 8 avr. 2013 00:00
Localisation : Salteras, Spain
Contact :

[TUTO] Switch frequence discret pour toutes les SATURN

Messagepar GOREFESTOR » lun. 7 août 2017 16:06

Dans ce cas, quel est l'utilité du switch physique ?
-j-


Avatar de l’utilisateur
darius
Administrateur du site
Administrateur du site
Messages : 34831
Enregistré le : sam. 6 janv. 2007 00:00
Localisation : Boissy Aux Cailles
Contact :

[TUTO] Switch frequence discret pour toutes les SATURN

Messagepar darius » lun. 7 août 2017 16:11

infiniment plus simple a faire et plus economique :)
et plus pratique a mon gout parceque reset/frequence/zone commandés sur un méme bouton en appuyant plus ou moins longtemps , c'est vraiment chiant a l'usage !
la un petit coulissant invisible de l'exterieur , un coté c'est 60 , l'autre 50 = y'a pas plus simple a utiliser !
sans compter que la position 50 ne sert quasiment jamais :D
MES VENTES (allez fouiller ;) )
ARRIVAGES RECENTS (abonnez vous a ce topic pour etre prevenus des mises en vente)
RESERVATIONS (postez y ce que vous voulez acheter et vos questions)
EVALUATIONS (parceque vous aimerez savoir a qui vous envoyez vos sous :D )

edwinperret
Donateur 2017
Donateur 2017
Messages : 55
Enregistré le : jeu. 17 août 2017 18:25
Contact :

[TUTO] Switch frequence discret pour toutes les SATURN

Messagepar edwinperret » lun. 4 sept. 2017 18:28

bonjour. j ai une saturn pal v2.1 mais en ouvrant la bete ma carte mere est une va9. quelle methode dois je utiliser pour la switcher? merci d avance.

Avatar de l’utilisateur
darius
Administrateur du site
Administrateur du site
Messages : 34831
Enregistré le : sam. 6 janv. 2007 00:00
Localisation : Boissy Aux Cailles
Contact :

[TUTO] Switch frequence discret pour toutes les SATURN

Messagepar darius » lun. 4 sept. 2017 19:34

une carte mere VA9 c'est une V2.2
les pal V2.1 ne peuvent etre qu'avec des cartes mere "SD pal"
MES VENTES (allez fouiller ;) )
ARRIVAGES RECENTS (abonnez vous a ce topic pour etre prevenus des mises en vente)
RESERVATIONS (postez y ce que vous voulez acheter et vos questions)
EVALUATIONS (parceque vous aimerez savoir a qui vous envoyez vos sous :D )

Avatar de l’utilisateur
darius
Administrateur du site
Administrateur du site
Messages : 34831
Enregistré le : sam. 6 janv. 2007 00:00
Localisation : Boissy Aux Cailles
Contact :

[TUTO] Switch frequence discret pour toutes les SATURN

Messagepar darius » mer. 22 nov. 2017 22:49

une petite variante pour le switch frequence sur les saturn V1.2
car trop souvent le switch collé sur plastique des autres methodes se decolle
cette fois on raccourcis les pattes et on le colle sur la carte mére avec la cyanolite

le switch

on lui raccourcis les 2 pattes laterales + on les oriente un peu vers le milieu pour tomber sur les plots et on coupe celle du milieu au coude
(je me rends compte que cette photo est a refaire :D )

on positionne le switch en le collant a la superglue

on soude les 2 pattes laterales

on souléve delicatement la patte 79 du proc principal et on lui soude un fil
(manque une photo)

puis le fil qui vient de la patte 79 du proc sur la patte centrale

on entaille la petite traverse du berceau MPEG pour s'ajuster de part et d'autre du switch

le resultat est plus convaincant et tient beaucoup mieux que la precedente methode
MES VENTES (allez fouiller ;) )
ARRIVAGES RECENTS (abonnez vous a ce topic pour etre prevenus des mises en vente)
RESERVATIONS (postez y ce que vous voulez acheter et vos questions)
EVALUATIONS (parceque vous aimerez savoir a qui vous envoyez vos sous :D )

V-Ism-Ryu
Messages : 353
Enregistré le : ven. 1 juil. 2016 00:00
Contact :

[TUTO] Switch frequence discret pour toutes les SATURN

Messagepar V-Ism-Ryu » ven. 12 janv. 2018 00:21

Hello Darius
Dis moi, avec quoi tu grattes le vernis pour "mettre la piste a nu" ?
D'ailleurs quand tu parles de piste ici, tu parles du point a l'extrémité (celui qu'il faut ensuite soudé au file) et du raccord qu'il reste après avoir coupé ?
Merci
